1403786234_47322.doc 2 2 r j = - с т р р j r r j u р р р с т 2 ) ( 2 = - = = j t r j r r ) ( 1 r r j - × × = - = g h р р р с т 1 r ) ( 2 1 r r r j - × = h g ) ( 2 1 r r r x j - × = h g x (re) max f урт = j j урт j max j max j j урт max j урт j урт s q j × = урт bd e j = 1 t урт j q d е е × = p 4 t p p f f qb е 2 sin 4 max = t p f e b 2 sin max = tezlik bosimi, induksion …

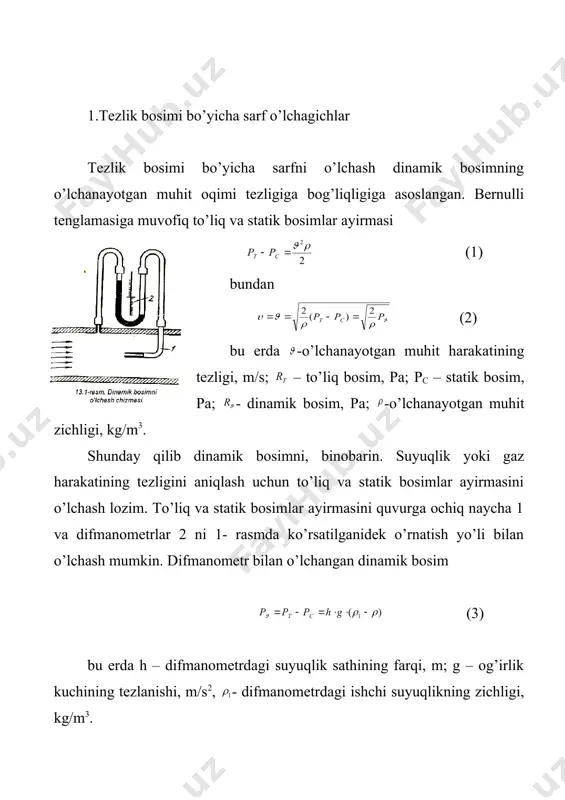

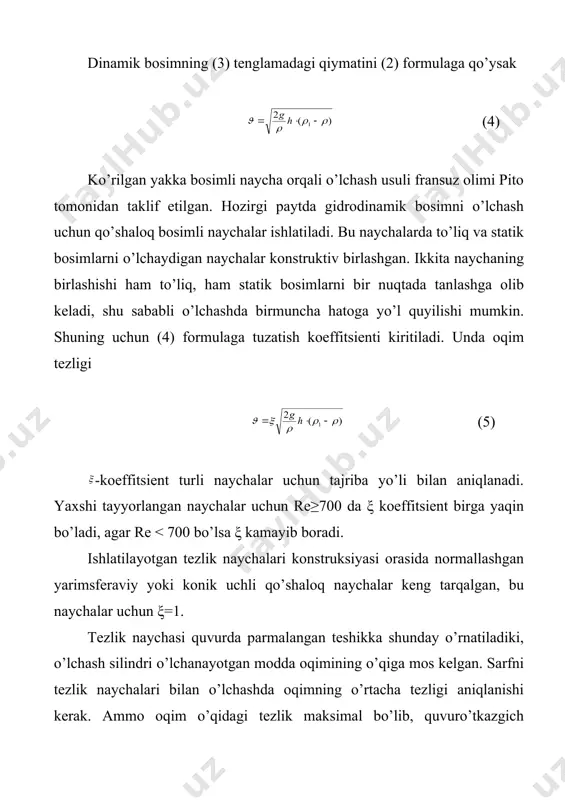

q, ham statik bosimlarni bir nuqtada tanlashga olib keladi, shu sababli o’lchashda birmuncha hatoga yo’l quyilishi mumkin. shuning uchun (4) formulaga tuzatish koeffitsienti kiritiladi. unda oqim tezligi (5) -koeffitsient turli naychalar uchun tajriba yo’li bilan aniqlanadi. yaxshi tayyorlangan naychalar uchun re≥700 da ξ koeffitsient birga yaqin bo’ladi, agar re < 700 bo’lsa ξ kamayib boradi. ishlatilayotgan tezlik naychalari konstruksiyasi orasida normallashgan yarimsferaviy yoki konik uchli qo’shaloq naychalar keng tarqalgan, bu naychalar uchun ξ=1. tezlik naychasi quvurda parmalangan teshikka shunday o’rnatiladiki, o’lchash silindri o’lchanayotgan modda oqimining o’qiga mos kelgan. sarfni tezlik naychalari bilan o’lchashda oqimning o’rtacha tezligi aniqlanishi kerak. ammo oqim o’qidagi tezlik maksimal bo’lib, quvuro’tkazgich devorlariga yaqinlashganda kamayadi. oqimning maksimal va o’tacha tezligi o’rtasidagi nisbat quyidagi tenglama orqali ifodalanadi: (6) - oqimning o’rtacha tezligi; - оqimning quvur o’qi bo’yicha maksimal tezligi; re – quvur diametriga oid reynolds soni. 2-rasm nisbatni ifodalovchi eksperimental egri chiziq keltirilgan. o’rtacha tezlikni bu usulda aniqlash …

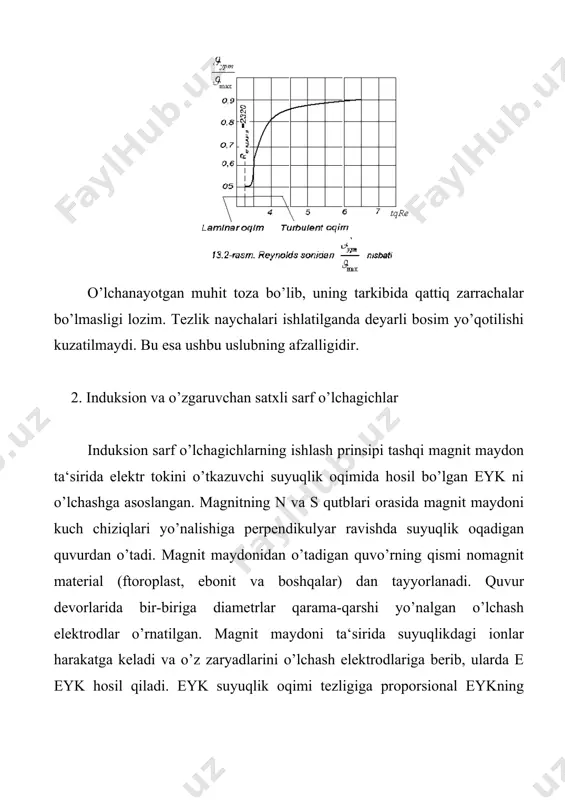

lib, uning tarkibida qattiq zarrachalar bo’lmasligi lozim. tezlik naychalari ishlatilganda deyarli bosim yo’qotilishi kuzatilmaydi. bu esa ushbu uslubning afzalligidir. 2. induksion va o’zgaruvchan satxli sarf o’lchagichlar induksion sarf o’lchagichlarning ishlash prinsipi tashqi magnit maydon ta‘sirida elektr tokini o’tkazuvchi suyuqlik oqimida hosil bo’lgan eyk ni o’lchashga asoslangan. magnitning n va s qutblari orasida magnit maydoni kuch chiziqlari yo’nalishiga perpendikulyar ravishda suyuqlik oqadigan quvurdan o’tadi. magnit maydonidan o’tadigan quvo’rning qismi nomagnit material (ftoroplast, ebonit va boshqalar) dan tayyorlanadi. quvur devorlarida bir-biriga diametrlar qarama-qarshi yo’nalgan o’lchash elektrodlar o’rnatilgan. magnit maydoni ta‘sirida suyuqlikdagi ionlar harakatga keladi va o’z zaryadlarini o’lchash elektrodlariga berib, ularda е eyk hosil qiladi. eyk suyuqlik oqimi tezligiga proporsional eykning miqdori, magnit maydoni doimiy bo’lganda, elektr magnit induksiyasining asosiy tenglamasi orqali aniqlanadi. (8) bu еrda в – magnit qutblari oralig’ida hosil bo’lgan elektr magnit induktsiya, ; d-quvo’rning ichki diametri (elektrodlar orasidagi masofa), m; - oqimning o’rtacha tezligi, m/s. tezlikni q hajmiy …

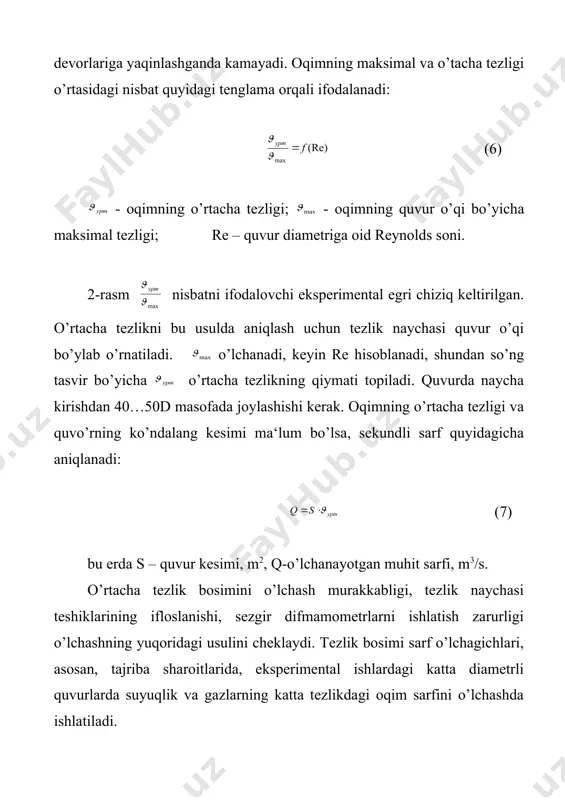

rfini o’lchashda va qutblanish o’z ta‘sirini ko’rsatishga ulgurmaydigan qisqa vaqtli o’lchovlarda ishlatiladi. hozirgi paytda induksion sarf o’lchagichlarning ko’pchiligida o’zgaruvchan magnit maydonidan foydalaniladi. agar magnit maydon τ – vaqtda f chastota bilan o’zgarsa, eyk quyidagi tenglama orqali aniqlanadi: (10) bu еrda - induksiyaning amplituda qiymati. o’zgaruvchan magnit maydonida elektr kimyoviy jarayonlar doimiy maydonga qaraganda kamroq ta‘sir ko’rsatadi. chizmada quyidagi belgilar qabul qilingan: sbeo’ – o’zgaruvchan magnit maydonli sarfning birlamchi elektr magnit o’zgartkichi. magnit maydon elektr magnmit 4 yordamida hosil bo’ladi, ok – oraliqdagi o’lchash kuchaytirgichi 0…5 ma doimiy tok chiqish signaliga ega bo’lgan o’zgartkich, rn - tashqi yuk qarshiligi, masalan. ikkilamchi asbob. integrator va hakozo. r - qarshilik. induksion sarf o’lchagichlar bir qator afzalliklarga ega. bu asboblar inertsion emas, bu hol tez o’zgaruvchan sarflarni o’lchashda va ularni avtomatik rostlash tizimlarida ishlatishda juda ahamiyatli. o’lchash natijalariga suyuqlikdagi zarrachalar va gaz pufakchalari ta‘sir qilmaydi. sarf o’lchagichning ko’rsatishlari o’lchanayotgan suyuqlik xususiyatlariga va oqim tavsifga …

yuqlik, gaz va bug’lar sarfini standart difmanometr hamda soplolar orqali o’lchashning 50-213-80 qoidalari»da aniqlangan. toraytirish qurilmalarini har tomonlama o’rganish diafragma, soplo va venturi soplolarini normallashtirishga, natijada esa bu asboblarni difmanometrlar komplektida qiya, vertikal, dumaloq quvurlardagi suyuqlik, gaz va bug’larning sarfi hamda miqdorini o’lchash uchun ishlatishga imkon tug’ildi. 3-rasmda standart diafragma tasvirlangan. bu diafragma maxsus darajalanishsiz hisoblanadi va diametri 50 mm hamda undan katta quvurlar uchun 0,05<m<0,7 shartga rioya qilib ishlatiladi. diafragmaning oqim kiradigan tomoni konsentrik teshikli yupqa diskdan iborat. uning chiqish tomoni 30…450 li konussimon qilib charxlanadi. diafragma quvur devorlariga nisbatan konsentrik shaklda o’rnatiladi. diafragmani tayyorlashda uning materiali o’lchanayotgan muhit xususiyatlariga ko’ra tanlanadi. tanlangan material diafragmaning shaklini va o’tkirligini saqlaydigan bo’lishi kerak. odatda bu materiallar sifatida turli markadagi zanglamaydigan po’latlar tanlanadi. quvo’rning diametri katta bo’lganda, diafragma konussimon kengayishsiz ishlanishi mumkin. 3-rasm. a) standart diafragma b) montaj chizmasi standart diafragmalar kamerali (3-rasm, o’qdan yuqori) va kamerasiz (3-rasm, o’qdan past) bo’lishi mumkin. …
