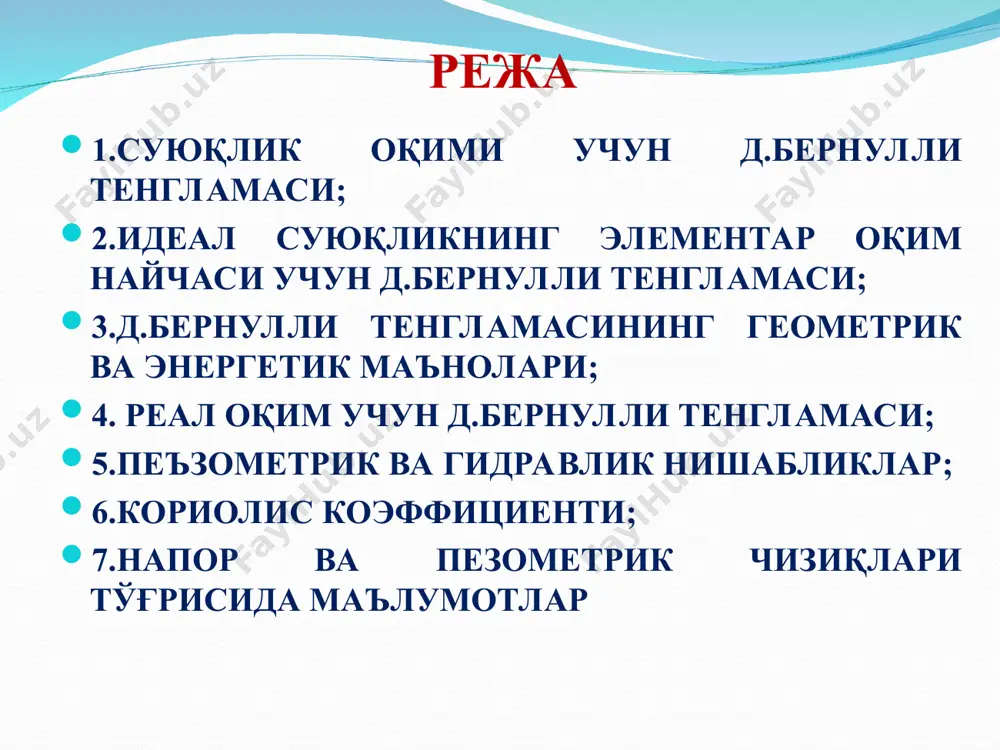

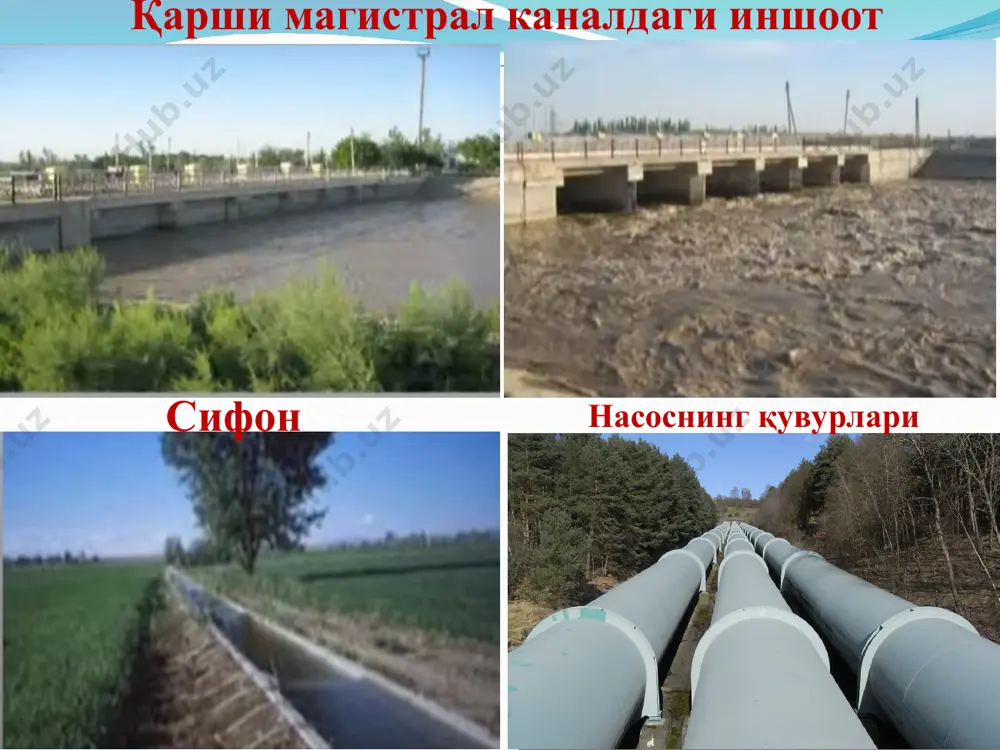

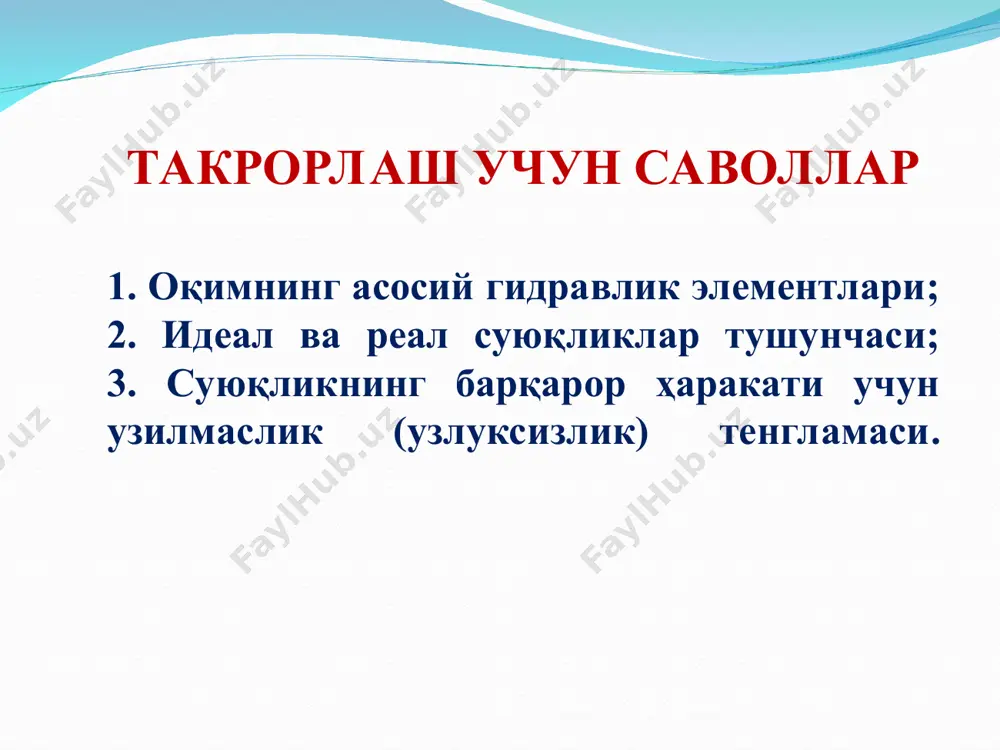

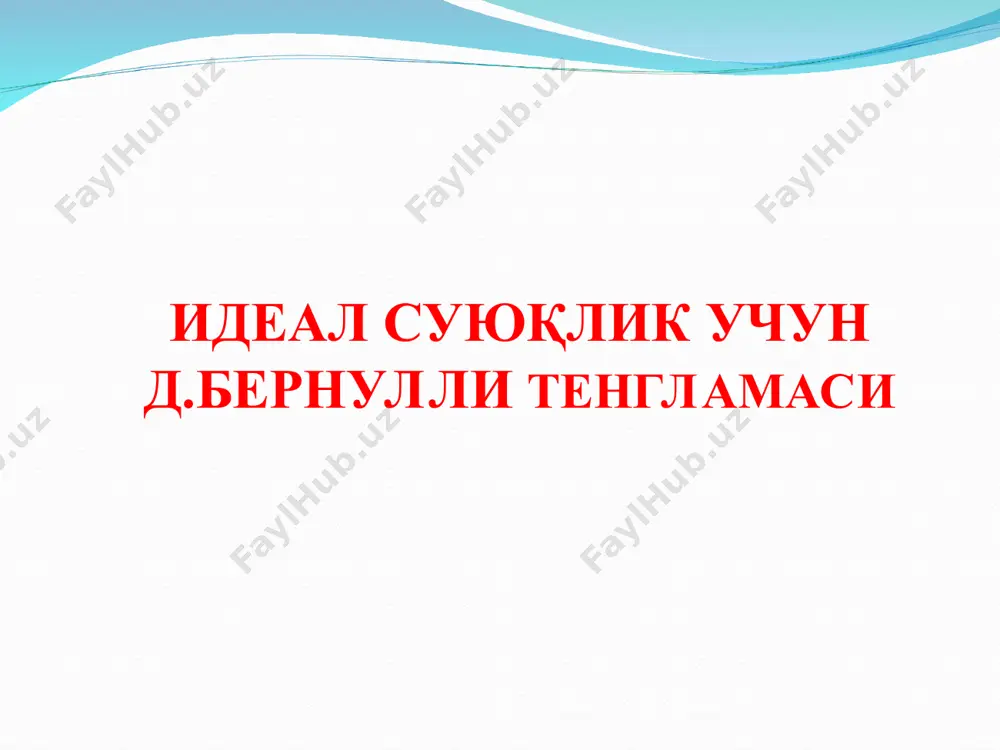

powerpoint presentation мавзу: суюқлик оқими учун д.бернулли тенгламаси. идеал суюқликнинг элементар оқим найчаси учун д.бернулли тенгламаси. д.бернулли тенгламасининг геометрик ва энергетик маънолари. реал оқим учун д.бернулли тенгламаси. пеъзометрик ва гидравлик нишабликлар. кориолис коэффициенти. напор ва пезометрик чизиқлари тўғрисида маълумотлар “гидравлика ва гидроинформатика” кафедраси катта ўқитувчиси ф.к.бабажанов “гидравлика ва гидроинформатика” кафедраси режа 1.суюқлик оқими учун д.бернулли тенгламаси; 2.идеал суюқликнинг элементар оқим найчаси учун д.бернулли тенгламаси; 3.д.бернулли тенгламасининг геометрик ва энергетик маънолари; 4. реал оқим учун д.бернулли тенгламаси; 5.пеъзометрик ва гидравлик нишабликлар; 6.кориолис коэффициенти; 7.напор ва пезометрик чизиқлари тўғрисида маълумотлар 1. оқимнинг асосий гидравлик элементлари; 2. идеал ва реал суюқликлар тушунчаси; 3. суюқликнинг барқарор ҳаракати учун узилмаслик (узлуксизлик) тенгламаси. такрорлаш учун саволлар қарши магистрал каналдаги иншоот сифон насоснинг қувурлари идеал суюқлик учун д.бернулли тенгламаси ҳаракатдаги идеал суюқликнинг дифференциал тенгламалари (1) леонард эйлер (1707-1783) тенгламада: х, у, z -бирлик масса кучларининг координата ўқларига проекцияси; - босим градиенти; - суюқлик зичлиги. -бирлик инерция кучларининг …

2 / 52

, қуйидагига эга бўламиз: (6) (7) с: (7) ифодани интеграллаб қуйидагини оламиз: ёки (9) идеал суюқликнинг элементар оқимчаси учун д.бернулли тенгламаси дейилади. (8) (9) бу (9) тенглама 1738 й. д.бернулли томонидан таклиф этилган бўлиб, унинг номи билан аталади ва гидродинамиканинг асосий тенгламаси ҳисобланади. даниил бернулли (1700—1782) д.бернулли тенгламасига доир чизма д.бернулли тенгламасининг геометрик маъноси идеал суюқлик учун д.бернулли тенгламасининг геометрик маъноси д.бернулли тенгламасининг энергетик маъноси белги энергетик маъноси солиштирма ҳолат энергияси солиштирма босим энергияси солиштирма потенциал энергия солиштирма кинетик энергия солиштирма тўла энергия оқимнинг асосий гидравлик элементлари 1. ҳаракат кесими – оқим йўналишига нормал бўлган кўндаланг кесим юзаси. 2. сарф – вақт бирлигида ҳаракат кесимидан оқиб ўтган суюқлик миқдори: 3. ҳўлланган периметр – оқимни қаттиқ сирт билан чегараланган қисми узунлиги. масалан цилиндрик қувурларда қуйидагича аниқланади: 4. гидравлик радиус – оқим ҳаракат кесимининг ҳўлланган периметрига нисбати: 5. ўртача тезлик – суюқлик сарфининг ҳаракат кесимига нисбати: суюқликнинг барқарор ҳаракати учун узилмаслик (узлуксизлик) …

3 / 52

ир кўрсатади ва суюқлик энергиясининг йўқолишига олиб келади. реал суюқликларда h1>h2 бўлади. у ҳолда h1 ва h2 орасидаги фарқ h1-2=h1 - h2 h1-2- 1-1 ва 2-2 кесимлар орасидаги йўқолган солиштирма энергияни (напор), яъни қаршилик кучини енгиш учун сарфланган энергияни (напор) миқдори. реал суюқликнинг элементар оқимчаси учун д.бернулли тенгламаси бундан натижада: реал суюқликнинг элементар оқимчаси учун д.бернулли тенгламаси оқим учун д.бернулли тенгламаси элементар оқимча учун д.бернулли тенгламаси идеал суюқликлар учун д.бернулли тенгламаси одатда ҳисоблаш ишларида кориолис коэффициентининг миқдори қуйидагича қабул қилинади: оқим учун бернулли тенгламаси қуйидагича ёзилади: д.бернулли тенгламасининг геометрик ва энергетик маъноси гидравлик нишаблик гидравлик нишаблик 1-1 ва 2-2 кесимлар орасида йўқолган напорнинг кесимлар орасидаги масофага нисбати: пьезометрик нишаблик деб пьезометрик чизиқнинг узунлик бирлигига нисбатан ўзгаришига айтилади: пьезометрик нишаблик босимли сув минораси 1-масала берилган: h1=0.9м, h2=1.1м, d=0.2м, q=? масалани ечиш тартиби 2. қувурнинг юзасини аниқлаймиз: эканлигидан, қувурдаги ўртача тезликни аниқлаймиз: 1. масалани ечишда бернулли тенгламасидан фойдаланамиз. бернулли тенгламасидаги кинетик энергия …

4 / 52

0,2 м q = 10 л/с p2 - ? уйга вазифа ҳисобланг: d= n1 см ли қувурда тезлик напори = 0,3 м га тенг. сарфни аниқланг. бу ерда: n1- исмингиздаги ҳарфлар сони идеал суюқлик учун д.бернулли тенгламаси реал суюқлик учун д.бернулли тенгламаси д.бернулли тенгламасининг геометрик маъноси д.бернулли тенгламасининг энергетик маъноси фойдаланишга тавсия этилган адабиётлар 1. а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016й. 2. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, 2011г. 6. www.gidravlika-obi-life.zn.uz https://www.youtube.com/channel/uct66s9f4hi9-7jaczzlmetahttp: //tiiame.uz/ https://hemis.tiiame.uz/ tel.: 71-237 19 71 pochta: babajanovf86@mail.ru www.gidravlika-obi-life.zn.uz мурожат учун манзиллар эътиборингиз учун раҳмат ï ï ï þ ï ï ï ý ü …

5 / 52

÷ ø ö ç ç è æ + - ÷ ÷ ø ö ç ç è æ + = g g 2 2 1 1 ( ) ( ) с м h h g 2 9 . 0 1 . 1 10 2 2 1 2 = - × × = - = u 1 2 2 2 h h g - = u 2 2 2 2 0,0314 2 , 0 785 , 0 785 , 0 4 м d d = × = = = p w . 06 . 0 0314 . 0 2 3 с м q = × = = uw 3 / 10000 м н = g с м q 9 . 1 0314 . 0 06 . 0 = = = w u м g h h 02 . 1 10 2 9 . 1 2 . 1 2 2 2 = × …
