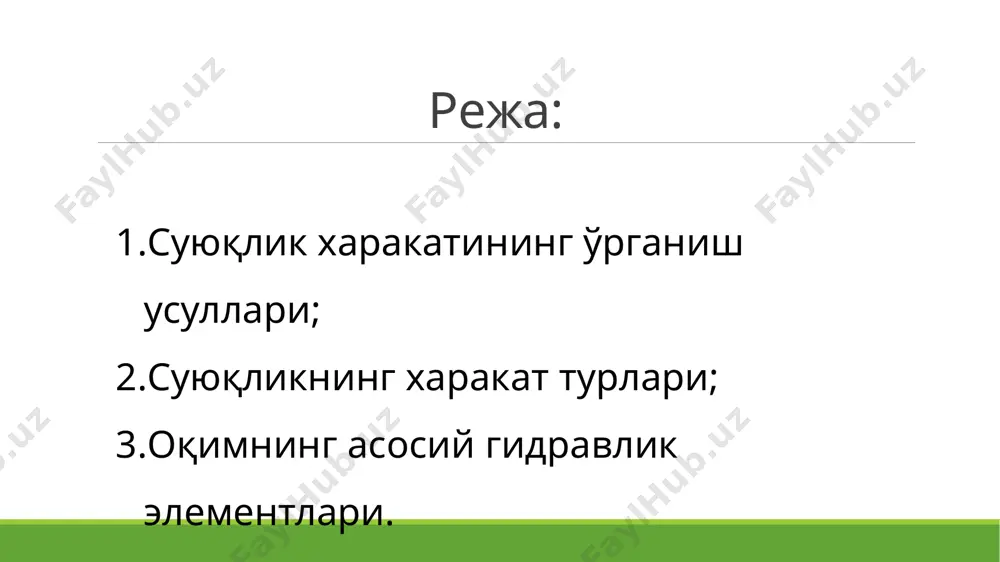

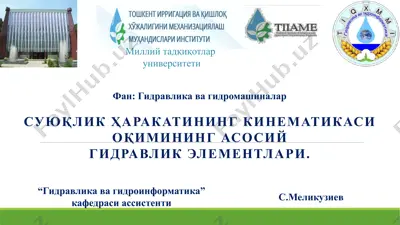

презентация powerpoint суюқлик ҳаракатининг кинематикаси оқимининг асосий гидравлик элементлари. “гидравлика ва гидроинформатика” кафедраси ассистенти с.меликузиев фан: гидравлика ва гидромашиналар миллий тадқиқотлар университети режа: суюқлик харакатининг ўрганиш усуллари; суюқликнинг харакат турлари; оқимнинг асосий гидравлик элементлари. такрорлаш учун саволлар 1. гидростатик босим ва унинг хоссалари; 2. гидростатик босим ўлчов бирликлари; 3. ихтиёрий нуқтадаги босим; 4. текис сиртга таъсир этаётган гидростатик босим кучи; гидравликанинг гидродинамика бўлимида ҳаракатдаги суюқлик қонунлари ўрганилади ва уларнинг амалиётга татбиқи кўрилади. гидродинамика гидродинамиканинг асосий асосий тушунчаси тезлик (u) ва босимдир (p). тезлик ҳамда босим вақт ва координата бўйича ўзгарувчандир. суюқлик ҳаракатининг турлари 1. беқарор ва барқарор ҳаракат; 2. текис ва нотекис ҳаракат; 3. напорли ва напорсиз ҳаракат. p u беқарор ҳаракат; p u барқарор ҳаракат. i. беқарор ва барқарор ҳаракат ii. текис ва нотекис ҳаракат б) нотекис ҳаракат а) текис ҳаракат h1h2 12 12 iii. напорли ва напорсиз ҳаракат a) напорли б) напорсиз 1.ҳаракат кесими ω, 2. сарф q, …

2 / 30

) напорли б)напорсиз ) узлуксизлик тенгламаси (1) (2) d=1,5 cм-? - ? q=5 r - ? -? 3. r 2. =п d= 3,14*10=31,4 см масала - 1 берилган: 1.= п =3,14* = 78,5 ечиш тартиби: 4. экин майдонини ўғитлаш жараёнида цилиндрик қувурда харакатланаётган сув оқимининг гидравлик элементлари ва тезлигини аниқланг. 2-масала . оқим трайкторияси x=10t2+3t, y=5t2+2t, z=4t2+2, тенглама орқали берилган бўлса, унинг 10 секунддан кейинги тезлигини аниқланг ечиш тартиби x=10t2+3t, y=5t2+2t, z=4t2+2 трайктория тенгламалардан 1 тартибли хосила оламиз шунда тенгламамиз тезликга тнг бўлади. x’=20t+3 , y’=10t+2, z’=8t ушбу холатдаги тезлик кенгламалари хосил бўлади 10 секунддан кейинги тезлигини аниқласак x’=20*10+3 , y’=10*10+2, z’=8*10 холат юзага келади x’=203 , y’=102, z’=80 ўқлар ўйича тезликларини аниқладик d1 = 50 мм d2 = 100 мм 1= 0,4 м/с -? -? q=? масала - 3 берилган: экин майдонини ўғитлаш жараёнида цилиндрик қувурда харакатланаётган сув оқими кескин кенгайиш холати юзага келди. шу холатдаги гидравлик элементлар ва …

3 / 30

бўлсин. мустақил топшириқ 2. оқим трайкторияси x=15t2+2t, y=3t2+4t, z=8t2, тенглама орқали берилган бўлса, унинг 4 секунддан кейинги тезлигини аниқланг мурожат учун манзиллар e-mail: gidravlika.tiiame@mail.ru www.gidravlika-obi-life.zn.uz https://moodle.tiiame.uz/ https://www.youtube.com/channel/uct66s9f4hi9-7jaczzlmetahttp: «гидравлика ва гидроинформатика» кафедраси ассистенти с.меликузиев фойдаланишга тавсия этилган адабиётлар 1. а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016й. 2. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, 2011г. 6. www.gidravlika-obi-life.zn.uz эътиборингиз учун раҳмат image1.png image2.jpeg image3.png image4.jpeg image5.png image6.png image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.png image13.png image14.png image15.png image12.png image16.png image17.png image18.png image19.png image21.png image22.png image23.png image24.png image25.png image20.png image27.png image26.png image29.png image30.png image31.png image28.png image32.png image33.png image35.png image36.png image37.png image38.png image39.png image41.png …

4 / 30

wmf image70.wmf image71.wmf image72.wmf oleobject4.bin oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin oleobject10.bin oleobject1.bin oleobject2.bin oleobject3.bin image74.wmf image75.wmf image91.png image92.png oleobject11.bin oleobject12.bin image76.png ; 2 м n b = ? = q ; 1 = m ? = w ? = c ? = r 1 n ; 1 м n h = 2 n ; / 1 c м = j ; j w × = q ; 1 2 ) ( 2 m h b h mh b r + + + = = c w /docprops/thumbnail.jpeg

5 / 30

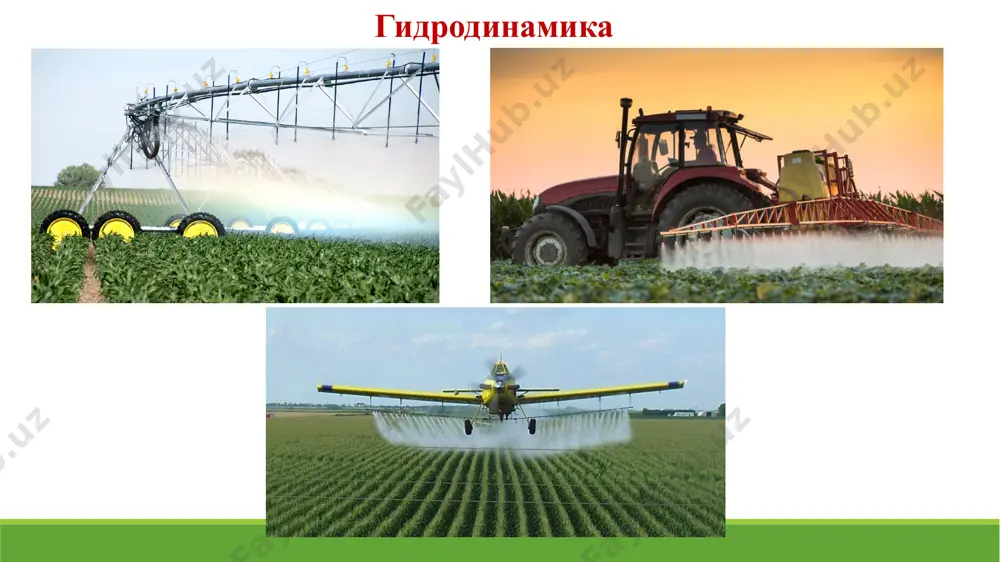

суюқлик ҳаракатининг кинематикаси - Page 5
