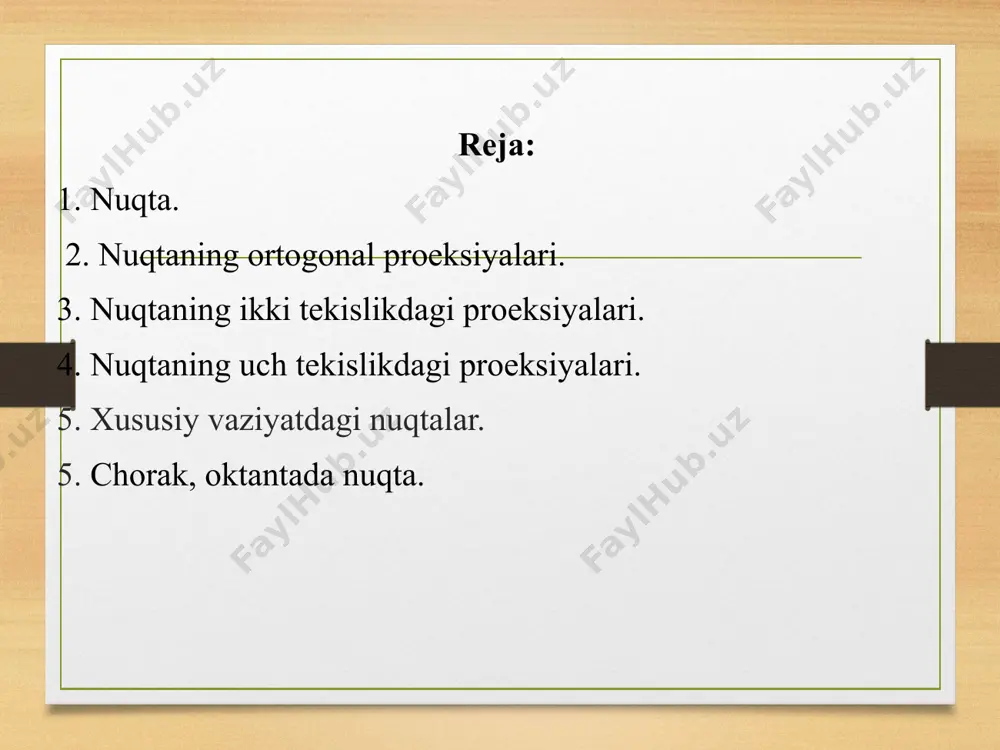

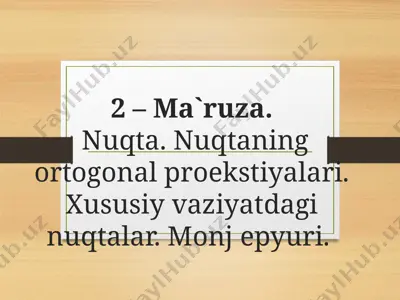

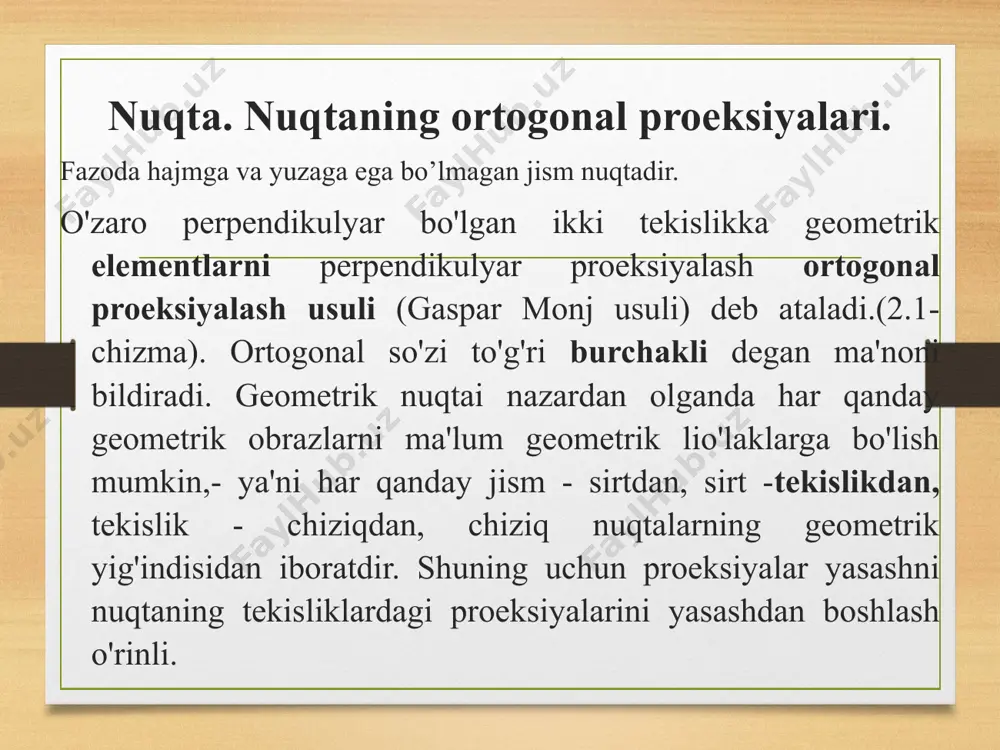

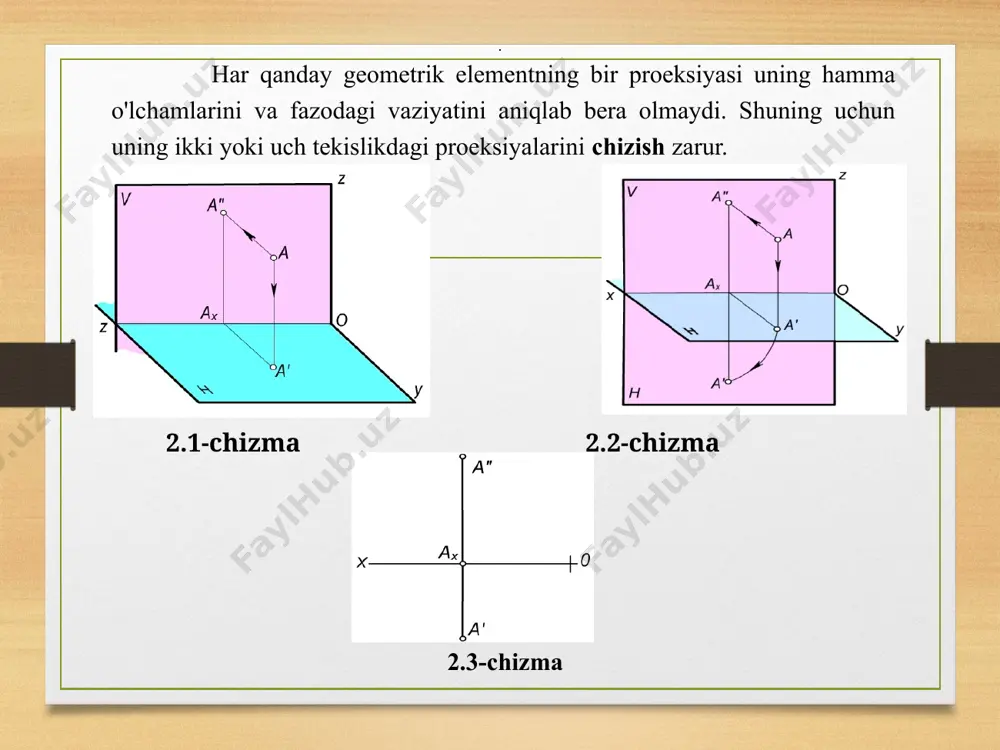

слайд 1 2 – ma`ruza. nuqta. nuqtaning ortogonal proekstiyalari. xususiy vaziyatdagi nuqtalar. monj epyuri. reja: 1. nuqta. 2. nuqtaning ortogonal proeksiyalari. 3. nuqtaning ikki tekislikdagi proeksiyalari. 4. nuqtaning uch tekislikdagi proeksiyalari. 5. xususiy vaziyatdagi nuqtalar. 5. chorak, oktantada nuqta. nuqta. nuqtaning ortogonal proeksiyalari. fazoda hajmga va yuzaga ega bo’lmagan jism nuqtadir. o'zaro perpendikulyar bo'lgan ikki tekislikka geometrik elementlarni perpendikulyar proeksiyalash ortogonal proeksiyalash usuli (gaspar monj usuli) deb ataladi.(2.1-chizma). ortogonal so'zi to'g'ri burchakli degan ma'noni bildiradi. geometrik nuqtai nazardan olganda har qanday geometrik obrazlarni ma'lum geometrik lio'laklarga bo'lish mumkin,- ya'ni har qanday jism - sirtdan, sirt -tekislikdan, tekislik - chiziqdan, chiziq nuqtalarning geometrik yig'indisidan iboratdir. shuning uchun proeksiyalar yasashni nuqtaning tekisliklardagi proeksiyalarini yasashdan boshlash o'rinli. 2.1-chizma 2.2-chizma 2.3-chizma har qanday geometrik elementning bir proeksiyasi uning hamma o'lchamlarini va fazodagi vaziyatini aniqlab bera olmaydi. shuning uchun uning ikki yoki uch tekislikdagi proeksiyalarini chizish zarur. shunga ko'ra o'zaro perpendikulyar bo'lgan ikki proeksiyalar u-kisligini …

2 / 23

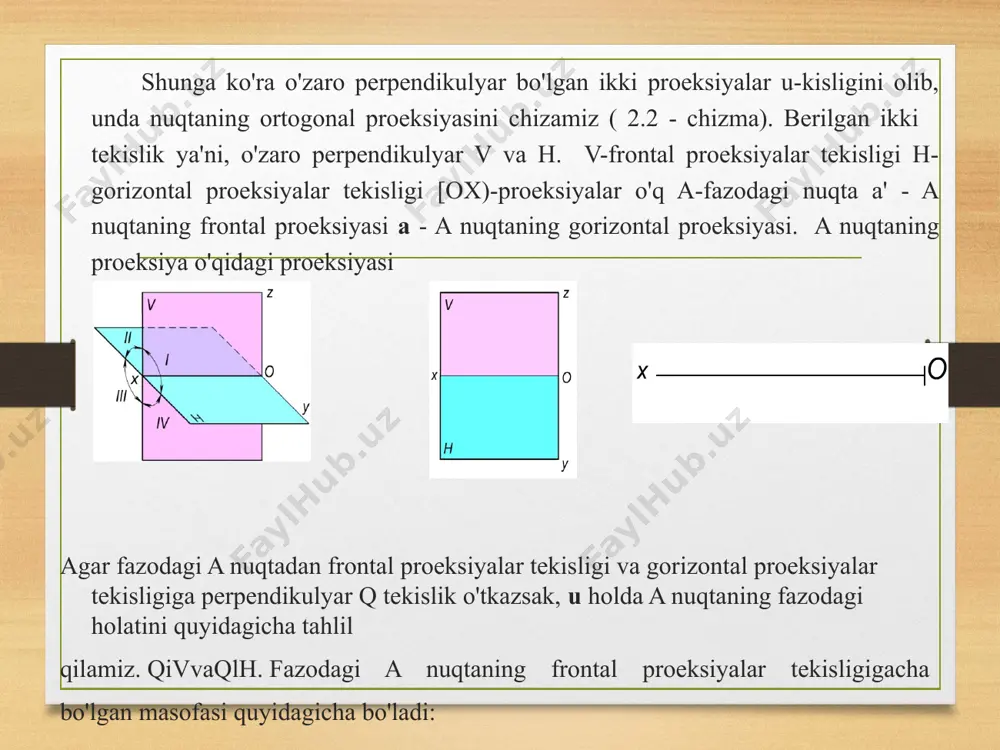

g gorizontal proeksiyalar tekisligigacha bo'lgan masofasi quyidagicha bo'ladi: [aa] = [a' a ] = [ ah ]. fazoviy chizmadan epyur hosil qilish uchun h tekislikni [ox) proeksiyalar o'qi atrofida soat strelkasi yo'nalishida 90° ga aylantiramiz. natijada gorizontal proeksiyalar tekisligi h va frontal proeksiyalar tekisligi v bitta tekislik bo'lib qoladilar. bunday chizma monj epyuri (tekis chizma) deyiladi. nuqtalarning epyuri keltirilgan. [a a'] - bog'lovchi chiziq [a a'] 1 [ox) nuqtaning to'rtta chorakdagi proeksiyalari. o'zaro perpendikulyar frontal proeksiyalar tekisligi va |orizontal proeksiyalar tekisligi v_lh fazoni to'rtta bo'lakka bo'ladi, lining 1/4 b'o'lagiga chorak deyiladi. choraklarga tegishli a, b, c, d, nuqtalarning fazodagi holatlarini epyurini tahlil qilamiz. agar a nuqta fazoning 1 - choragida yotgan bo'lsa, epyurda uning gorizontal proeksiyasi a [ox) proeksiyalar o'qining ostida, frontal proeksiyasi a' [ox) proeksiyalar o'qining yuqorisida yotadi. agar b nuqta fazoning 2 - choragida yotgan bo'lsa, epyurda uning orizontal b va frontal b' proeksiyalari [ox) proeksiyalar o‘qning yuqorisida …

3 / 23

osil bo‘lgan to‘g‘ri chiziqlar proyeksiyalar yoki koordinata o‘qlari deyiladi va ox, oy, oz harflari bilan belgilanadi. proyeksiyalar o‘qlarini tashkil qiluvchi ox – abssissalar o‘qi, oy – ordinatalar o‘qi va oz – applikatalar o‘qi deb ataladi. buni h, v va w proyeksiyalar tekisliklari sistemasi deb yuritiladi. natijada h, v va w proeksiyalar tekisliklari bitta tekislik bo'lib qoladi (8 – chizma) a nuqtaning gorizontal proeksiyasini chizish uchun a(x,y). a(«) -» ax(«)dan ii [oy) n ay(«)dan ii [ox) a nuqtaning frontal proeksiyasini chizish uchun a'(x,z). a'(») -> ax(«)dan ii [oz) n az(»)dan ii [ox) nuqtaning gorizontal proeksiyasi bilan frontal proeksiyasi bitta vertikal bog'lovchi chiziqda yotadi. [a' a] 1 [ox) nuqtaning frontal proeksiyasi bilan profil proeksiyasi bitta gorizontal bog'lovchi chiziqda yotadi. [a' a"] 1 [oz) sakkizta oktantdagi proeksiyalar o'qlarining ishoralari 1- jadvalda ko'rsatilgan. biror nuqta berilgan koordinatalariga asosan fazoning turli oktantlaridan birida joylashgan bo‘lishi. buni aniqlash uchun takror koordinata o‘qlarining yo‘nalishi ishoralariga asosan quyidagi …

4 / 23

n ikkitasi o ga teng bo'lsa, nuqta proeksiyalar o'qlarining birida yotadi. agar x * o, y = o, z = o bo'lsa, nuqta e [ox) agar x = o, y * o, z = o bo'lsa, nuqta 6 [oy) agar x = o, y = o, z^o bo'lsa, nuqta 6 [oz) proeksiyalar o'qlarida yotuvchi nuqtalarning ikkita proeksiyasi o'zida, bitta proeksiyasi esa koordinatalar boshida yotadi. agar nuqtaning koordinatalaridan uchtasi o ga teng bo'lsa, nuqta koordinatalar boshida yotadi. agar x = o, y = o, z = o bo'lsa, nuqta eo koordinata boshida yotuvchi nuqtaning uchta proeksiyasi o'zida yotadi. 18 1-jadval oktantlar koordinatalar x y z i + + + ii + - + iii + - - iv + + - v - + + vi - - + vii - - - viii - + - mavzuga oid testlar. 1. choraklar soni to’g’ri ko’rsatilgan javobni belgilang a. 4 ta b. …

5 / 23

n berilgan nuqtaning qaysi oktantda joylashganligi aniqlansin a (70 -20 10) a. a nuqta fazoning ii okt joylashgan b. a nuqta fazoning i okt joylashgan c. a nuqta fazoning iii okt joylashgan d. a nuqta fazoning iv okt joylashgan 13. nuqtaning gorizontal proeksiya tekislikka yaqinligi qaysi koordinata orqali beriladi. a. [z ] b. [y ] c. [x] d. [x,z ] 14. c nuqta gorizantal tekislikka yaqin joylashadigan qiymatini belgilang a. c (70,20,5) b. c (70,2 0 , 20) c. c (60,5 ,40) d. c (5,6 0 ,50) 15. c nuqta [oy) tegishli bo’ladigan qiymatini belgilang a. c(0,40,0) b. c(50,0,25) c. c(50,0,10) d. c(50,0,25) nazorat savollari. 1. chorak nima? 2. oktanta nima? 3. nuqtaning proektsiyasi deb nimaga aytiladi? 4. proektsiyalovchi nur nima? 5. proektsiya tekisligi nima? 6. qanday chiziqlar proektsiyalar o`qi deb ataladi? 7. epyur nima va u qanday hosil bo`ladi? 8. nuqtani fazoning qaysi choragida joylashganini epyurda nimalarga asoslanib aytish …
