1 / 17

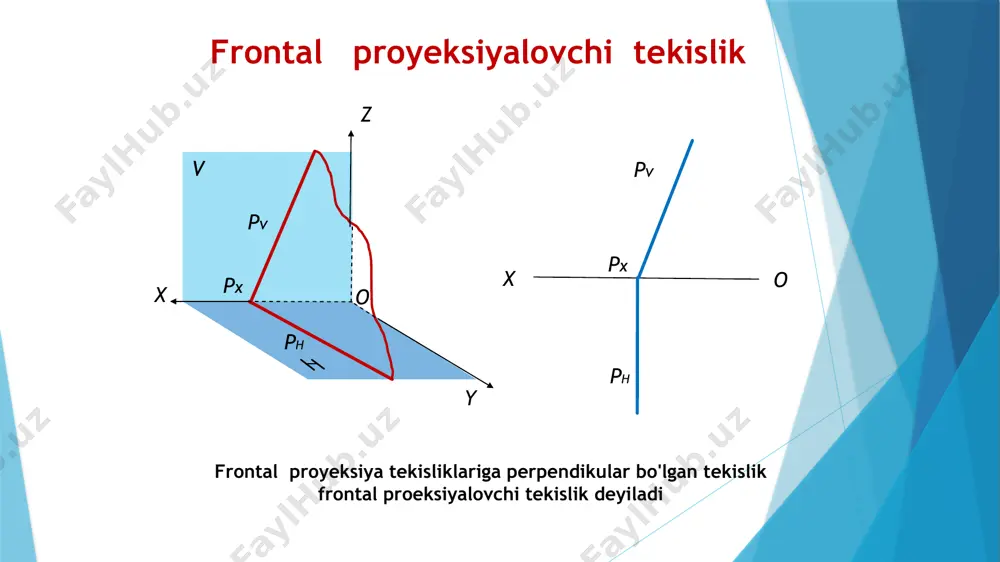

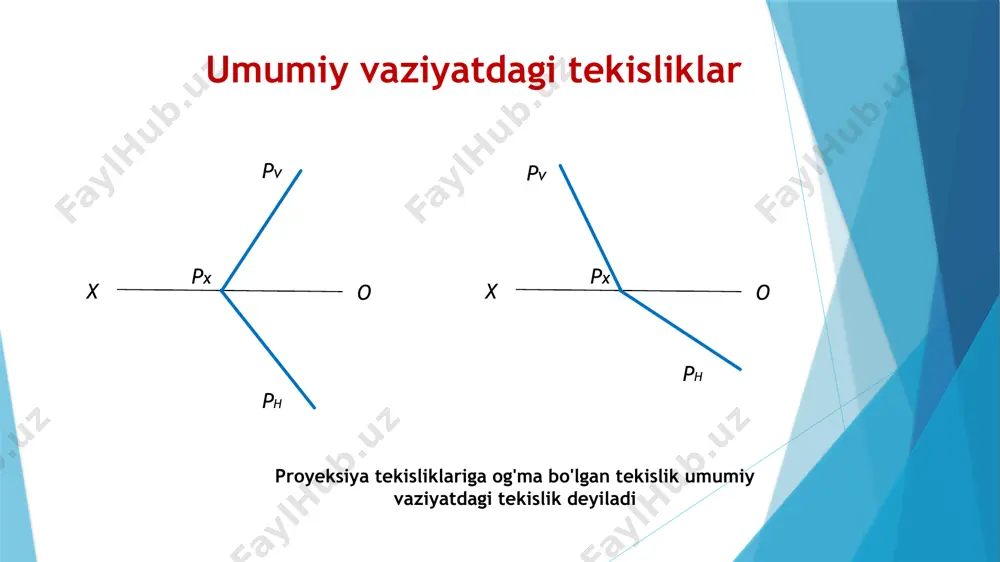

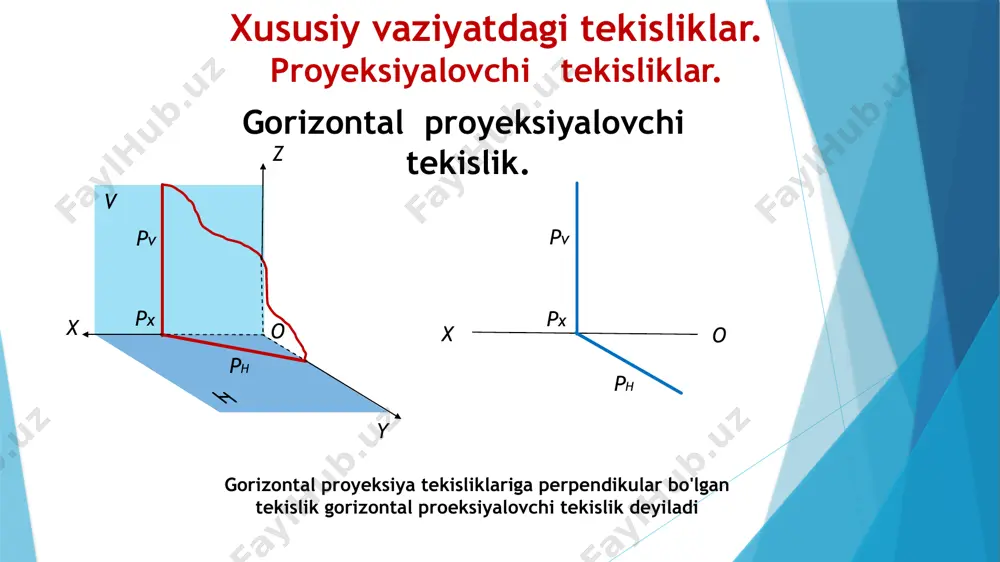

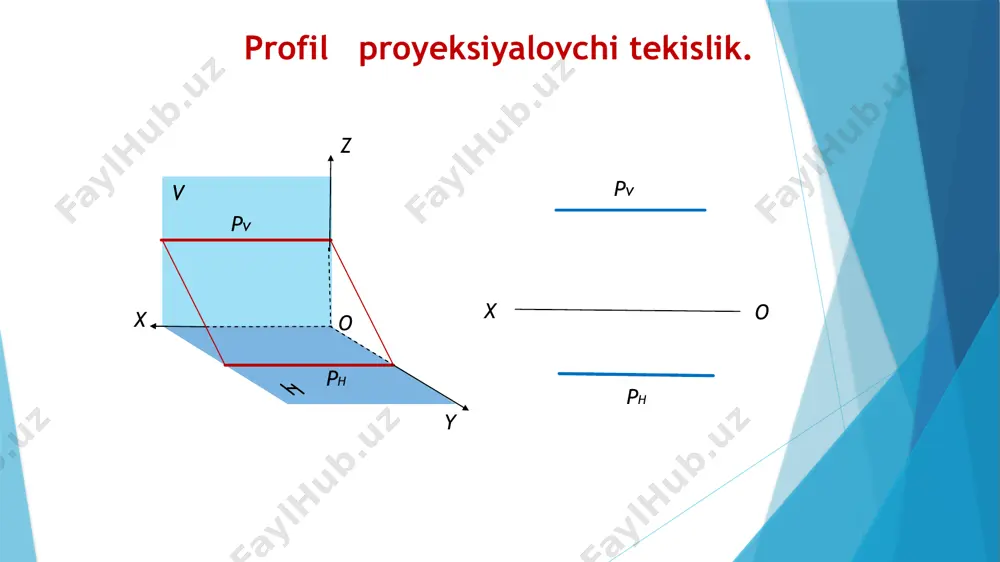

hususiy vaziyatdagi tekisliklar. tekislikning proyeksiya tekisliklariga nisbatan turli vaziyatlari xususiy vaziyatdagi tekisliklar. tekislikning proyeksiya tekisliklariga nisbatan turli vaziyatlari -umumiy vaziyatdagi tekisliklar -xususiy vaziyatdagi tekisliklar -proyeksiyalovchi tekisliklar -proyeksiya tekisliklariga parallel tekisliklar. umumiy vaziyatdagi tekisliklar proyeksiya tekisliklariga og'ma bo'lgan tekislik umumiy vaziyatdagi tekislik deyiladi pv o x px ph pv o x px ph xususiy vaziyatdagi tekisliklar. proyeksiyalovchi tekisliklar. gorizontal proyeksiya tekisliklariga perpendikular bo'lgan tekislik gorizontal proeksiyalovchi tekislik deyiladi gorizontal proyeksiyalovchi tekislik. z x o y ph v px pv pv o x px ph frontal proyeksiyalovchi tekislik frontal proyeksiya tekisliklariga perpendikular bo'lgan tekislik frontal proeksiyalovchi tekislik deyiladi z x o y ph v px pv pv o x px ph profil proyeksiyalovchi tekislik. pv o x ph z x o y ph v pv bissektor tekislik. v x o w y z pv=ph pw p z y y x o pw pv ph proyeksiya tekisliklariga parallel tekisliklar. pv o x z1 …

2 / 17

i ox ga parallel bo‘ladi, ya’ni f′iiox, tekislik frontalining frontal proyeksiyasi esa tekislikning ph iziga parallel, ya’ni f″iipv bo‘ladi. tekislikning frontali rasmda ab chiziqlar bilan berilgan tekislikning h gorizontal va f frontallarini yasash tasvirlangan. umuman, chizmada tekislikning cheksiz ko‘p bosh chiziqlarini o‘tkazish mumkin. tekislikning bir nomli bosh chiziqlari (masalan, gorizontallari) hamma vaqt bir-biriga parallel bo‘ladi. ammo proyeksiyalar tekisligidan talab qilingan masofada tekislikning faqat bitta bosh chizig‘ini o‘tkazish mumkin. tekislikning profil chizig‘i ta’rif. agar tekislikka tegishli to‘g‘ri chiziq profil proyeksiyalar tekisligiga parallel bo‘lsa, bu to‘g‘ri chiziq tekislikning profil chizig‘i yoki profili deyiladi. bunda pq bo‘lib va p||w bo‘lsa, p to‘g‘ri chiziq q tekislikning profili bo‘ladi. chizmada tekislik profil chizig‘ining gorizontal va frontal proyeksiyasi ox o‘qiga perpendikulyar bo‘ladi. profil proyeksiyasi esa, proyeksiyalar o‘qlariga nisbatan turlicha joylashuvi mumkin. agar tekislik izlari bilan berilgan bo‘lsa, profilning profil proyeksiyasi tekislikning profil iziga parallel bo‘ladi. tekislikning eng katta og‘ma chizig‘i ta’rif. tekislikka tegishli va tekislikning bosh …

3 / 17

ni ifodalaydi. chunki abph va a′b′ ph bo‘lgani uchun bu ikki yoqli α burchakning qiymatini aniqlaydi. q(qh, qv) tekislikning v tekislik bilan hosil etgan β burchagini yasash uchun q tekislikning frontal qv izida ixtiyoriy e″qv nuqta tanlab olinadi. bu nuqta orqali qv ga perpendikulyar qilib tekislikning v tekislikka nisbatan eng katta og‘ma chizig‘ining frontal proyeksiyasi e″f″^qv o‘tkaziladi va uning e′f′ gorizontal proyeksiyasi yasaladi. bu chiziqning v tekislik bilan hosil qilgan β burchagi to‘g‘ri burchakli e″f″f0 orqali aniqlanadi. bu burchak q va v tekisliklar orasidagi ikki yoqli burchakning haqiqiy qiymatiga teng bo‘ladi: β=q^v. image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg /docprops/thumbnail.jpeg

4 / 17

xususiy vaziyatdagi tekisliklar - Page 4

5 / 17

xususiy vaziyatdagi tekisliklar - Page 5
