конструктив қирқимлар компоновкаси

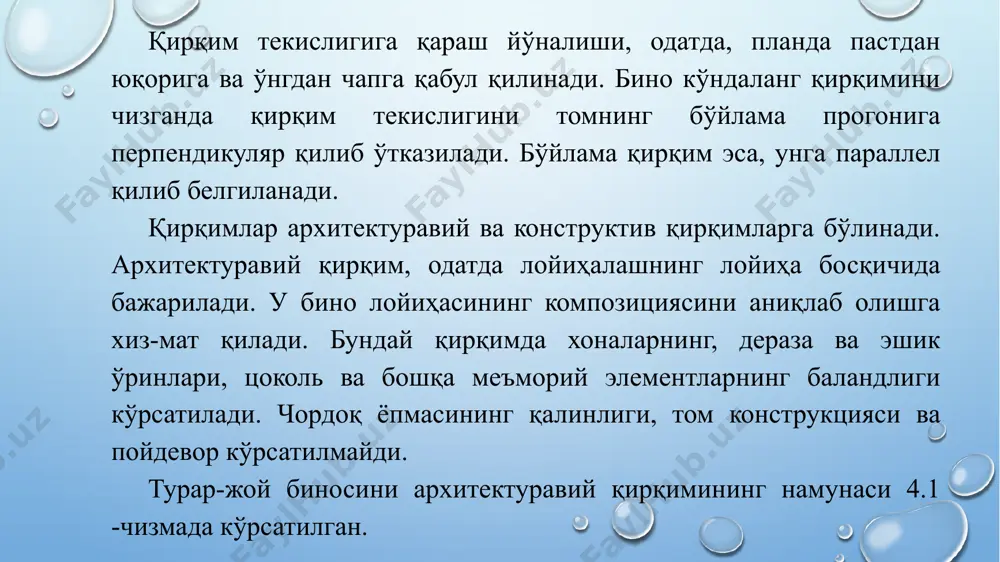

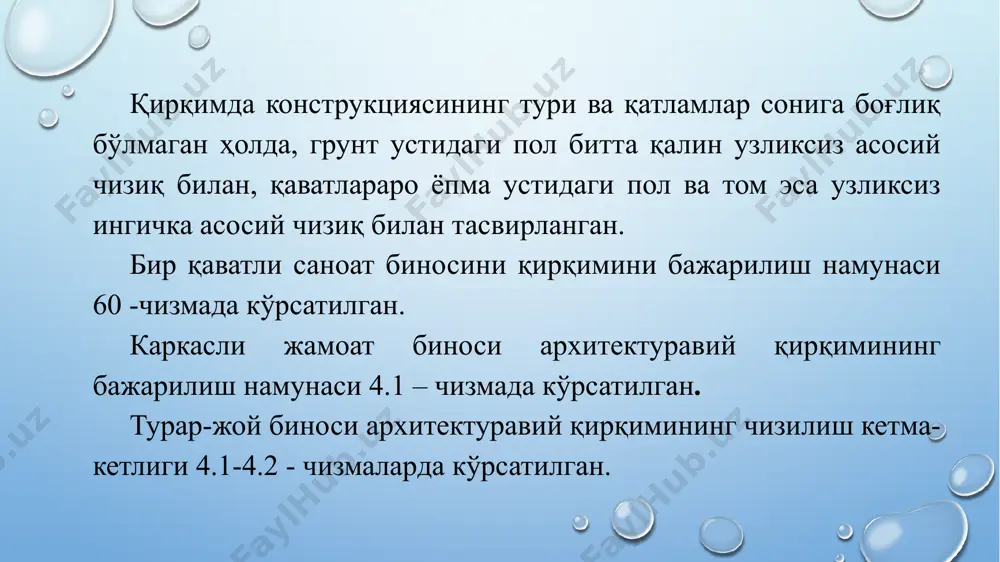

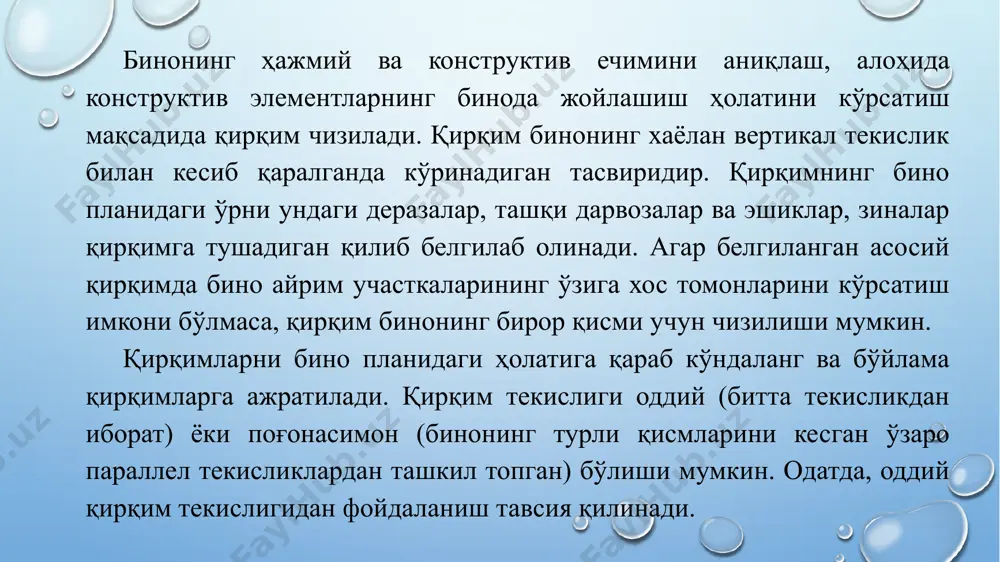

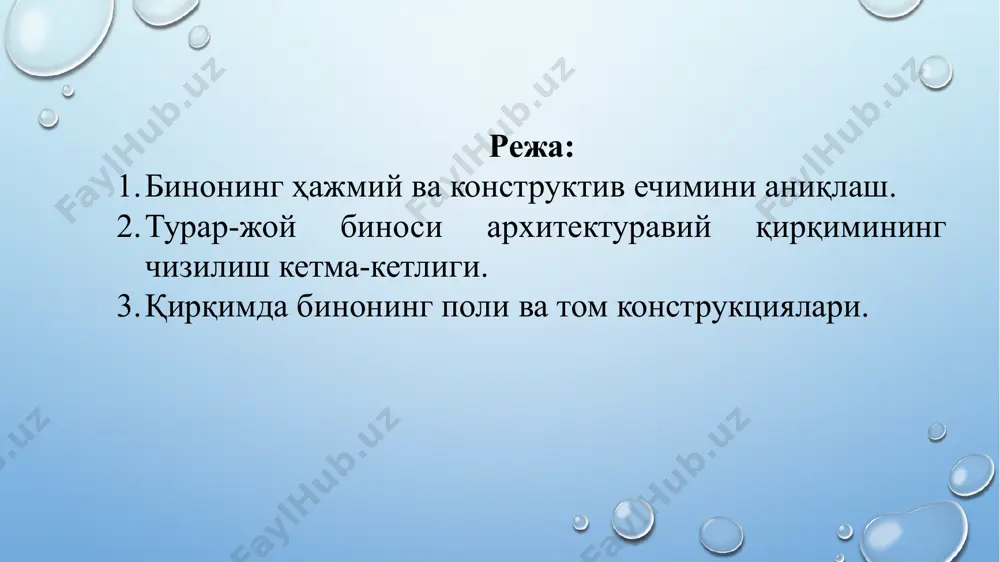

презентация powerpoint 4-амалиёт мавзуси: конструктив қирқимлар компоновкаси. режа: бинонинг ҳажмий ва конструктив ечимини аниқлаш. турар-жой биноси архитектуравий қирқимининг чизилиш кетма-кетлиги. қирқимда бинонинг поли ва том конструкциялари. бинонинг ҳажмий ва конструктив ечимини аниқлаш, алоҳида конструктив элементларнинг бинода жойлашиш ҳолатини кўрсатиш мақсадида қирқим чизилади. қирқим бинонинг хаёлан вертикал текислик билан кесиб қаралганда кўринадиган тасвиридир. қирқимнинг бино планидаги ўрни ундаги деразалар, ташқи дарвозалар ва эшиклар, зиналар қирқимга тушадиган қилиб белгилаб олинади. агар белгиланган асосий қирқимда бино айрим участкаларининг ўзига хос томонларини кўрсатиш имкони бўлмаса, қирқим бинонинг бирор қисми учун чизилиши мумкин. қирқимларни бино планидаги ҳолатига ...
