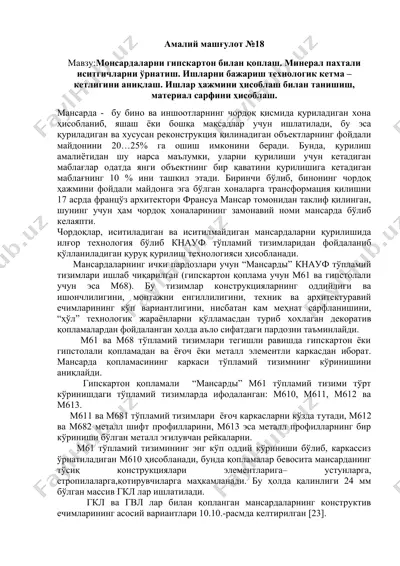

амалий машғулот №18 мавзу:монсардаларни гипскартон билан қоплаш. минерал пахтали иситгичларни ўрнатиш. ишларни бажариш технологик кетма – кетлигини аниқлаш. ишлар ҳажмини ҳисоблаш билан танишиш, материал сарфини ҳисоблаш. мансарда - бу бино ва иншоотларнинг чордоқ қисмида қуриладиган хона ҳисобланиб, яшаш ёки бошқа мақсадлар учун ишлатилади, бу эса қуриладиган ва хусусан реконструкция қилинадиган объектларнинг фойдали майдонини 20…25% га ошиш имконини беради. бунда, қурилиш амалиётидан шу нарса маълумки, уларни қурилиши учун кетадиган маблағлар одатда янги объектнинг бир қаватини қурилишига кетадиган маблағнинг 10 % ини ташкил этади. биринчи бўлиб, бинонинг чордоқ ҳажмини фойдали майдонга эга бўлган хоналарга трансформация қилишни 17 асрда францўз архитектори франсуа мансар томонидан таклиф қилинган, шунинг учун ҳам чордоқ хоналарининг замонавий номи мансарда бўлиб келаяпти. чордоқлар, иситиладиган ва иситилмайдиган мансардаларни қурилишида илғор технология бўлиб кнауф тўпламий тизимларидан фойдаланиб қўлланиладиган қуруқ қурилиш технологияси ҳисобланади. мансардаларнинг ички пардозлари учун “мансарды” кнауф тўпламий тизимлари ишлаб чиқарилган (гипскартон қоплама учун м61 ва гипстолали учун эса м68). …

2 / 4

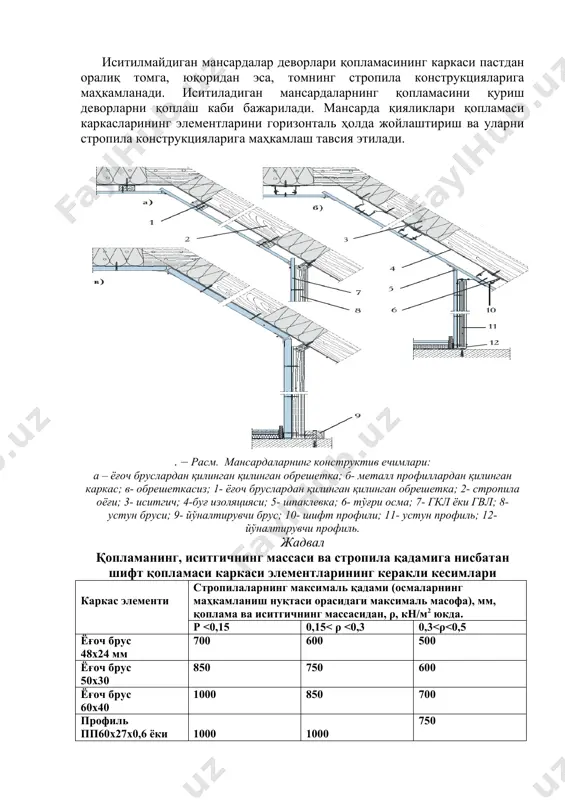

иши бўлган металл эгилувчан рейкаларни. м61 тўпламий тизимининг энг кўп оддий кўриниши бўлиб, каркассиз ўрнатиладиган м610 ҳисобланади, бунда қопламалар бевосита мансарданинг тўсиқ конструкциялари элементларига– устунларга, стропилаларга,қотирувчиларга маҳкамланади. бу ҳолда қалинлиги 24 мм бўлган массив гкл лар ишлатилади. гкл ва гвл лар билан қопланган мансардаларнинг конструктив ечимларининг асосий вариантлари 10.10.-расмда келтирилган [23]. иситилмайдиган мансардалар деворлари қопламасининг каркаси пастдан оралиқ томга, юқоридан эса, томнинг стропила конструкцияларига маҳкамланади. иситиладиган мансардаларнинг қопламасини қуриш деворларни қоплаш каби бажарилади. мансарда қияликлари қопламаси каркасларининг элементларини горизонталь ҳолда жойлаштириш ва уларни стропила конструкцияларига маҳкамлаш тавсия этилади. . – расм. мансардаларнинг конструктив ечимлари: а – ёғоч бруслардан қилинган қилинган обрешетка; б- металл профиллардан қилинган каркас; в- обрешеткасиз; 1- ёғоч бруслардан қилинган қилинган обрешетка; 2- стропила оёғи; 3- иситгич; 4-буғ изоляцияси; 5- шпаклевка; 6- тўғри осма; 7- гкл ёки гвл; 8- устун бруси; 9- йўналтирувчи брус; 10- шифт профили; 11- устун профиль; 12- йўналтирувчи профиль. жадвал қопламанинг, иситгичнинг массаси ва …

3 / 4

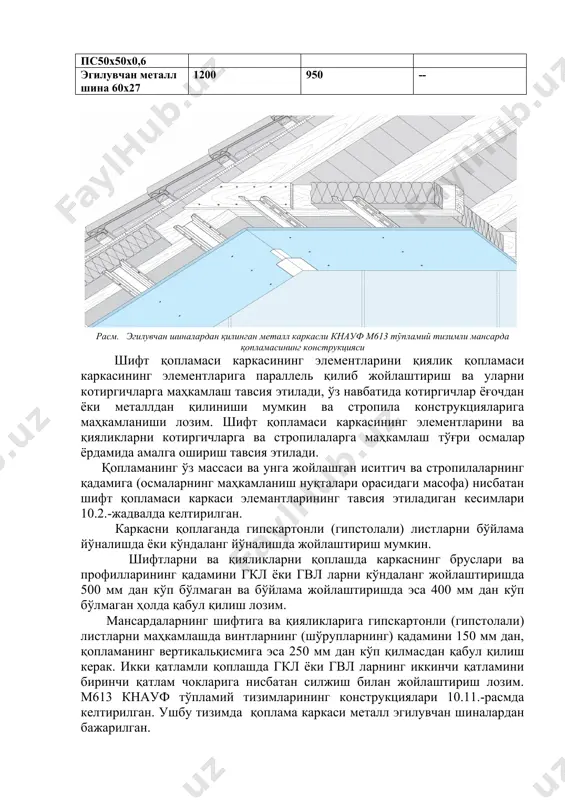

и, ўз навбатида котиргичлар ёғочдан ёки металлдан қилиниши мумкин ва стропила конструкцияларига маҳкамланиши лозим. шифт қопламаси каркасининг элементларини ва қияликларни котиргичларга ва стропилаларга маҳкамлаш тўғри осмалар ёрдамида амалга ошириш тавсия этилади. қопламанинг ўз массаси ва унга жойлашган иситгич ва стропилаларнинг қадамига (осмаларнинг маҳкамланиш нуқталари орасидаги масофа) нисбатан шифт қопламаси каркаси элемантларининг тавсия этиладиган кесимлари 10.2.-жадвалда келтирилган. каркасни қоплаганда гипскартонли (гипстолали) листларни бўйлама йўналишда ёки кўндаланг йўналишда жойлаштириш мумкин. шифтларни ва қияликларни қоплашда каркаснинг бруслари ва профилларининг қадамини гкл ёки гвл ларни кўндаланг жойлаштиришда 500 мм дан кўп бўлмаган ва бўйлама жойлаштиришда эса 400 мм дан кўп бўлмаган ҳолда қабул қилиш лозим. мансардаларнинг шифтига ва қияликларига гипскартонли (гипстолали) листларни маҳкамлашда винтларнинг (шўрупларнинг) қадамини 150 мм дан, қопламанинг вертикальқисмига эса 250 мм дан кўп қилмасдан қабул қилиш керак. икки қатламли қоплашда гкл ёки гвл ларнинг иккинчи қатламини биринчи қатлам чокларига нисбатан силжиш билан жойлаштириш лозим. м613 кнауф тўпламий тизимларининг конструкциялари 10.11.-расмда келтирилган. …

4 / 4
