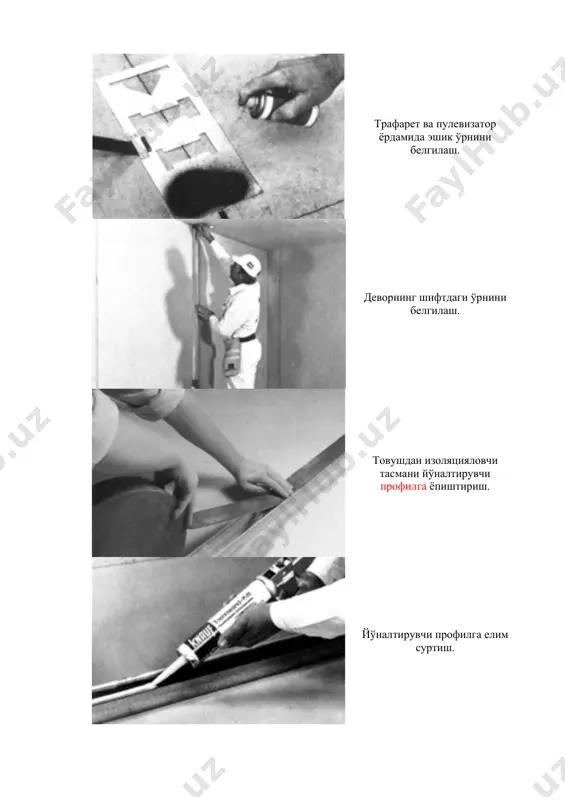

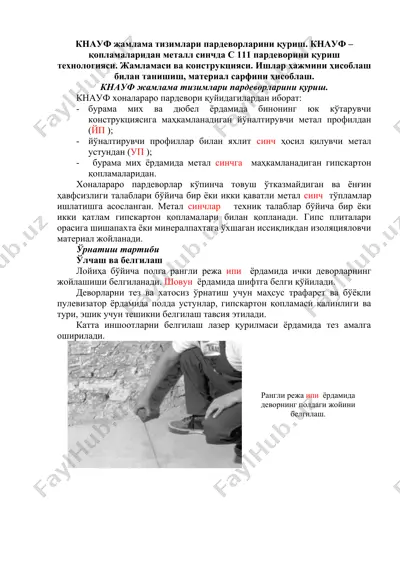

кнауф жамлама тизимлари пардеворларини қуриш. кнауф – қопламаларидан металл синчда c 111 пардеворини қуриш технологияси. жамламаси ва конструкцияси. ишлар ҳажмини ҳисоблаш билан танишиш, материал сарфини ҳисоблаш. кнауф жамлама тизимлари пардеворларини қуриш. кнауф хоналараро пардевори қуйидагилардан иборат: · бурама мих ва дюбел ёрдамида бинонинг юк кўтарувчи конструкциясига маҳкамланадиган йўналтирувчи метал профилдан (йп ); · йўналтирувчи профиллар билан яхлит синч ҳосил қилувчи метал устундан (уп ); · бурама мих ёрдамида метал синчга маҳкамланадиган гипскартон қопламаларидан. хоналараро пардеворлар кўпинча товуш ўтказмайдиган ва ёнғин ҳавфсизлиги талаблари бўйича бир ёки икки қаватли метал синч тўпламлар ишлатишга асосланган. метал синчлар техник талаблар бўйича бир ёки икки қатлам гипскартон қопламалари билан қопланади. гипс плиталари орасига шишапахта ёки минералпахтага ўхшаган иссиқликдан изоляцияловчи материал жойланади. ўрнатиш тартиби ўлчаш ва белгилаш лойиҳа бўйича полга рангли режа ипи ёрдамида ички деворларнинг жойлашиши белгиланади. шовун ёрдамида шифтга белги қўйилади. деворларни тез ва хатосиз ўрнатиш учун маҳсус трафарет ва бўёқли пулевизатор ёрдамида полда …

2 / 19

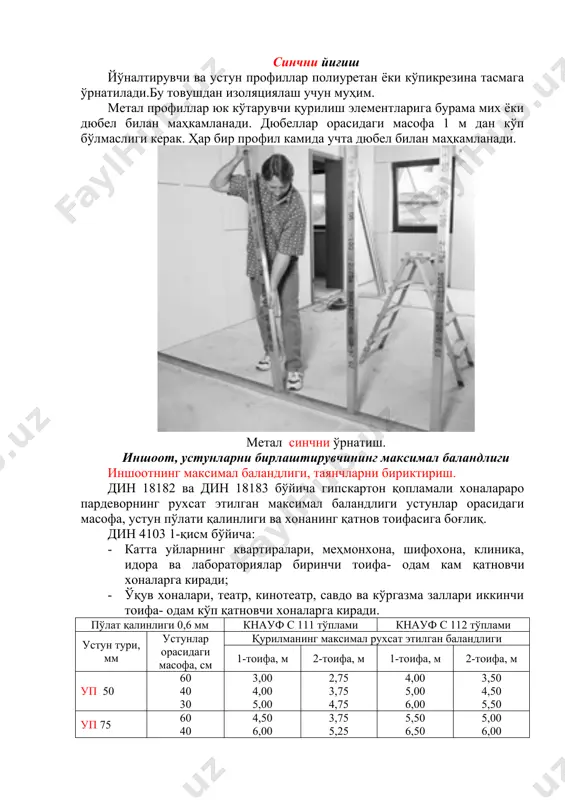

симал баландлиги иншоотнинг максимал баландлиги, таянчларни бириктириш. дин 18182 ва дин 18183 бўйича гипскартон қопламали хоналараро пардеворнинг рухсат этилган максимал баландлиги устунлар орасидаги масофа, устун пўлати қалинлиги ва хонанинг қатнов тоифасига боғлиқ. дин 4103 1-қисм бўйича: · катта уйларнинг квартиралари, меҳмонхона, шифохона, клиника, идора ва лабораториялар биринчи тоифа- одам кам қатновчи хоналарга киради; · ўқув хоналари, театр, кинотеатр, савдо ва кўргазма заллари иккинчи тоифа- одам кўп қатновчи хоналарга киради. пўлат қалинлиги 0,6 мм кнауф с 111 тўплами кнауф с 112 тўплами устун тури, мм устунлар орасидаги масофа, см қурилманинг максимал рухсат этилган баландлиги 1-тоифа, м 2-тоифа, м 1-тоифа, м 2-тоифа, м уп 50 60 40 30 3,00 4,00 5,00 2,75 3,75 4,75 4,00 5,00 6,00 3,50 4,50 5,50 уп 75 60 40 30 4,50 6,00 7,00 3,75 5,25 6,25 5,50 6,50 7,50 5,00 6,00 7,00 уп100 60 40 30 5,00 6,50 8,00 4,25 5,75 7,25 6,50 7,50 9,00 5,75 7,00 …

3 / 19

н қопламалари чоки эшик маҳкамланадиган устунларда жойлашган бўлиши керак эмас. уларнинг туташган жойи ҳар доим горизонтал тўсин устига ўрнатиладиган оралиқ устунда жойлашиши керак. торзион дюбеллар билан шифтга туташтирилган эшик кесакиси учун бурчак. эшик жойининг юқори перемичкасининг уп профили. торзион дюбеллар билан полга туташтирилган эшик кесакиси учун бурчак. гипскартон қопламаларининг жойлашиши (олдидан кўриниши). гипскартон қопламаларининг жойлашиши (орқадан кўриниши). гипскартон қоплапмасини қўллаш гипскартон қопламалари вертикал жойлаштирилади, бир-бирига келтирилади ва бурама мих билан шаклини ўзгартиришга йўл қўймасдан синчга маҳкамланади. гипскартон қопламасини маҳкамлаш тепа ёки паст қисмидан ўртага қараб бошланади. қопламани тўғри маҳкамлаш бурама михлар бир-биридан 25 см масофа жойлашади. иккинчи қатлам бўлган ҳолатда биринчи қатлам бурама михлари ораси 3 марта – 75 см гача узайтирилади. мумкин бўлса горизонтал чокларни баландлик бўйича бир-бирига нисбатан силжитиш керак. агар бир қатламли деворни қуриш ҳақида гап кетса, гипскартон қопламаларининг горизонтал чоклари метал профилда жойлашади. конструкция тури бурама михлар орасидаги максимал масофа , см биттали гипскартон қопламаси 25 …

4 / 19

аҳкамлаш. изоляцияловчи материални жойлаштириш. гипскартон қопламаларини ўрнатиш. шпаклевкалаш. электр тармоқлари электр асбоблар кабеллари девор бўшлиғида гипскартон қопламалари орасида жойлашади. пўлат синчнинг кесилган ўткир қирралари ёки гипскартон қопламасини бурама мих билан маҳкамланаётганда уларга зиён тегмайдиган қилиб жойлаштириш керак. шундан келиб чиққан ҳолда пардевор орасида устун бўйлаб кабел ўтказишга рухсат этилмайди. электр кабеллар устунларга перпендикуляр ҳолда маҳсус тешикларга жойлаштирилиши керак. керакли жойдаги чуқурча гипскартон қопламалари орасига девор ичига кабелни тез ўтказиш имкониятини яратади. гипскартон қопламаларига думалоқ электр қутисини ўрнатиш учун тешик очиш кнауф нинг электр парма учун маҳсус қурилмаси ёрдамида осон амалга оширилади. тўртбурчак электр қутиси учун тешик маҳсус аррача ёрдамида очилади. устунда тешик очиш. электр қутиси учун тешик очиш. электр ўтказгичнинг девор элементи билан бирлашган жойида ҳар хил турдаги изоляторларни ўрнатишга алоҳида эътибор бериш керак. электр нуқтаси учун тешик очиш. ўрнатилган электр қутиси. тайёр электр ўтказиш учун нуқталар. конструкцион хусусиятлари гипскартон қопламаларидан қурилиш элементлари ва бетон, сувоқ ва бошқа материаллари орасида …

5 / 19

деворини қуриш технологияси. жамламаси ва конструкцияси. бир қатор устун, бир қатлам гипскартон қопламаси. 1-товушдан изоляцияловчи тасма; 2-йўналтирувчи; 3-устун; 4-изоляцияловчи минерал пахта; 5-кнауф гипскартон қопламаси; 6-бурама михлар. масала: кнауф қопламаларидан металл синчда c 111 пардеворини қуриш технологияси, материаллар сарфини ҳисоблаш. 2,75 м х4 м = 11 м2 майдоннинг 1 м2 девори учун йўқотишларни ҳисобга олмаган ҳолда ҳисобланган(йўқотишлар 10-12% ни ташкил этиши мумкин). № материал номи 1 м2 га сарфи бирлиги 1 гипскартон қопламаси 2,0 м2 2 йўналтирувчи 0,7 м 3 устун 2,0 м 4 оддий бурама мих tn 25 29 дона 5 фуген 0,5 кг 6 чок учун тасма 3,3 м 7 керувчи дюбел 2 дона 8 товушдан изоляцияловчи тасма 1,2 м 9 игналар 0,9 м 10 изоляцияловчи материал 1,0 м2 вариантлар тартиб рақами 1 2 3 4 5 6 7 8 9 10 11 12 13 м2 100 101 102 103 104 105 106 107 108 93 95 96 97 …
