1 / 95

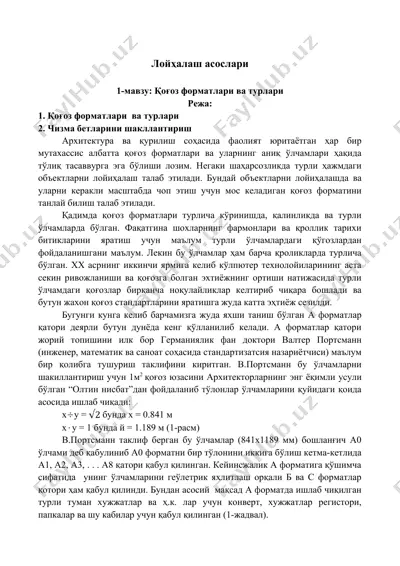

лойҳалаш асослари 1-мавзу: қоғоз форматлари ва турлари режа: 1. қоғоз форматлари ва турлари 2. чизма бетларини шакллантириш архитектура ва қурилиш соҳасида фаолият юритаётган ҳар бир мутахассис албатта қоғоз форматлари ва уларнинг аниқ ўлчамлари ҳақида тўлиқ тасаввурга эга бўлиши лозим. негаки шаҳарсозликда турли ҳажмдаги объектларни лойиҳалаш талаб этилади. бундай объектларни лойиҳалашда ва уларни керакли масштабда чоп этиш учун мос келадиган қоғоз форматини танлай билиш талаб этилади. қадимда қоғоз форматлари турлича кўринишда, қалинликда ва турли ўлчамларда бўлган. фақатгина шохларнинг фармонлари ва қроллик тарихи битикларини яратиш учун маълум турли ўлчамлардаги қўгозлардан фойдаланишгани маълум. лекин бу ўлчамлар ҳам барча қроликларда турлича бўлган. хх асрнинг иккинчи ярмига келиб кўлпютер технолойиларининг аста секин ривожланиши ва қоғозга болган эхтиёжнинг ортиши натижасида турли ўлчамдаги қоғозлар бирқанча ноқулайликлар келтириб чиқара бошлади ва бутун жахон қоғоз стандартларини яратишга жуда катта эҳтиёж сезилди. бугунги кунга келиб барчамизга жуда яхши таниш бўлган а форматлар қатори деярли бутун дунёда кенг қўлланилиб келади. а …

2 / 95

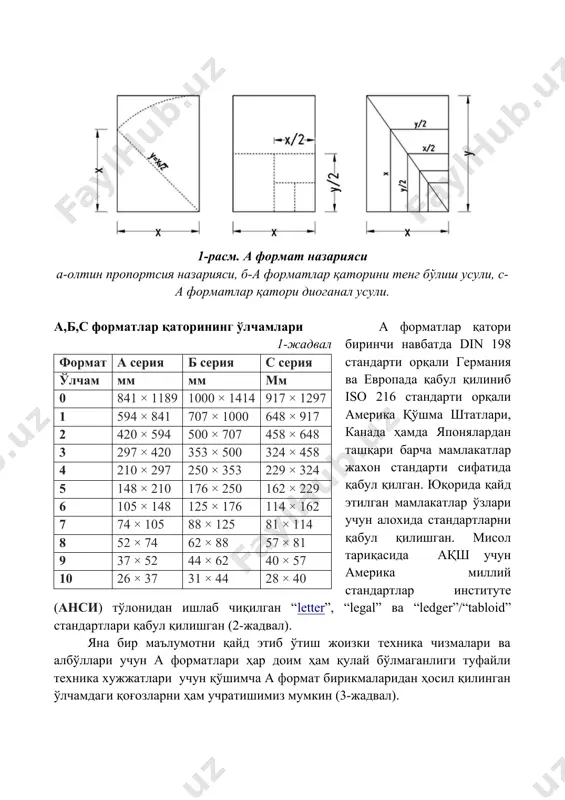

н конверт, хужжатлар регистори, папкалар ва шу кабилар учун қабул қилинган (1-жадвал). 1-расм. а формат назарияси а-олтин пропортсия назарияси, б-а форматлар қаторини тенг бўлиш усули, c- а форматлар қатори диоганал усули. а,б,c форматлар қаторининг ўлчамлари 1-жадвал формат а серия б серия c серия ўлчам мм мм мм 0 841 × 1189 1000 × 1414 917 × 1297 1 594 × 841 707 × 1000 648 × 917 2 420 × 594 500 × 707 458 × 648 3 297 × 420 353 × 500 324 × 458 4 210 × 297 250 × 353 229 × 324 5 148 × 210 176 × 250 162 × 229 6 105 × 148 125 × 176 114 × 162 7 74 × 105 88 × 125 81 × 114 8 52 × 74 62 × 88 57 × 81 9 37 × 52 44 × 62 40 × 57 10 26 × …

3 / 95

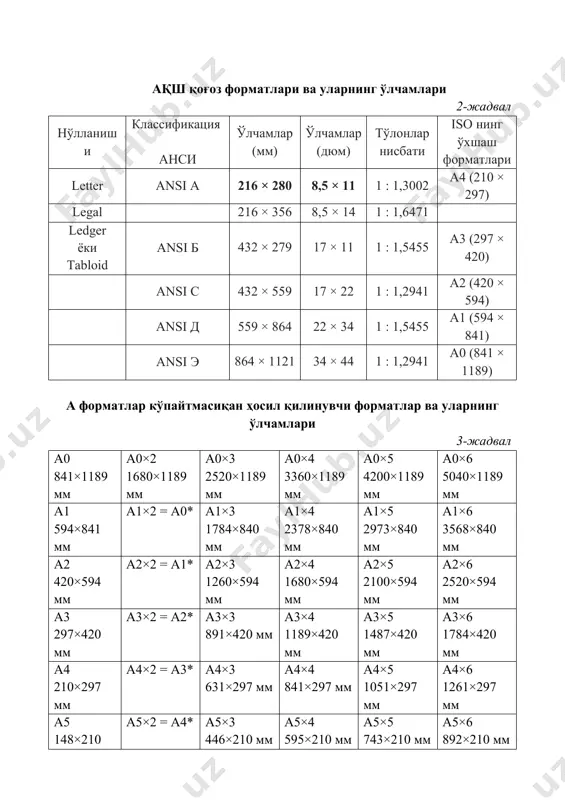

×1189 мм а0×4 3360×1189 мм а0×5 4200×1189 мм а0×6 5040×1189 мм а1 594×841 мм а1×2 = а0* а1×3 1784×840 мм а1×4 2378×840 мм а1×5 2973×840 мм а1×6 3568×840 мм а2 420×594 мм а2×2 = а1* а2×3 1260×594 мм а2×4 1680×594 мм а2×5 2100×594 мм а2×6 2520×594 мм а3 297×420 мм а3×2 = а2* а3×3 891×420 мм а3×4 1189×420 мм а3×5 1487×420 мм а3×6 1784×420 мм а4 210×297 мм а4×2 = а3* а4×3 631×297 мм а4×4 841×297 мм а4×5 1051×297 мм а4×6 1261×297 мм а5 148×210 мм а5×2 = а4* а5×3 446×210 мм а5×4 595×210 мм а5×5 743×210 мм а5×6 892×210 мм * - ушбу форматларнинг иики ҳолатда бирлаштириш имкони борлиги туфайли ўлчамлар келтирилмаган. (а2×2 (( 420×1188 мм ёки 840×594 мм) штрихли форматлар: бу форматлар асосан а серия форматларини бўйлама тенг иккига, тўртга ва саккизга бўлинишини билдирувчи ҳисобланиб, улар конвертлар, турли белгилар, чизмалар, фалерлар, ташриф қоғозлари ва тарқатма материаллар учун қўлланилади …

4 / 95

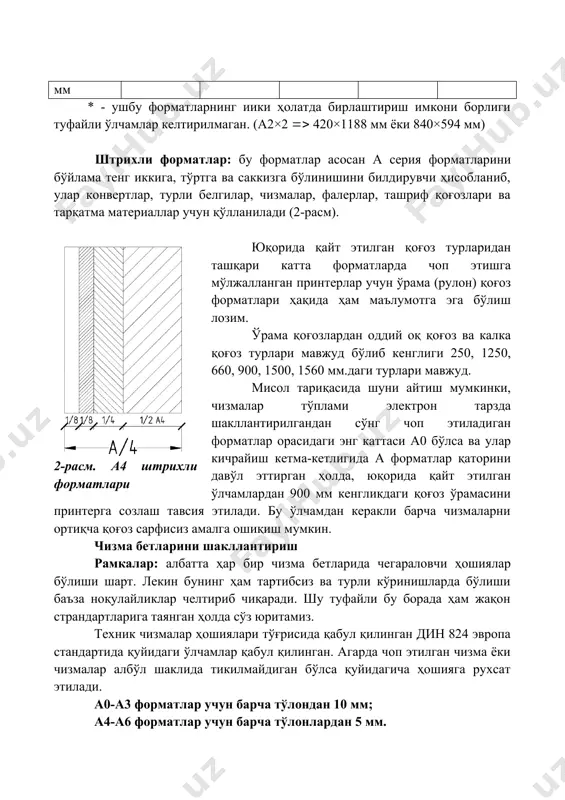

ндартида қуйидаги ўлчамлар қабул қилинган. агарда чоп этилган чизма ёки чизмалар албўл шаклида тикилмайдиган бўлса қуйидагича ҳошияга рухсат этилади. а0-а3 форматлар учун барча тўлондан 10 мм; а4-а6 форматлар учун барча тўлонлардан 5 мм. бундан ташқари қоғоз форматига нисбатан анча кичик чизмалар учун барча тўлондан 25 мм масофада ҳошияга рухсат этилади. албўл қилиб тикиладиган чизмалар тўплами учун чап тўлондан (албўл қилиб тикилганда чизмалар устидан тикилишини ҳимоялаш мақсадида) 20 мм, тепа, паст ҳамда ўнг тўлонлардан 5 мм масофа қолдириш қабул қилинган. қолдирилган ҳошия чизиқларини турли нақш ва безаклар, пунктир ёки узуқ чизиқли ва шу кабилар билан чизишга мутлоқ рухсат этилмайди. ҳошия чизиғи оддий узлюксиз ҳамда қлинлиги 0,6 мм бўлиши шарт. ҳошиядан сўнг ҳосил бўлган мойдонга чизмаларни жойлаштиришга қулайлик яратиш мақсадида ички тўлонга 5мм масофада яна бир чизиқ тортилиб тўлонлар қоғоз форматига қараб қуйидагича тўлонлар тенг бўлинади (4-жадвал). 4-жадвал тўлонлар тенг бўлувчилар сони а0 а1 а2 а3 а4 а 16 12 8 8 …

5 / 95

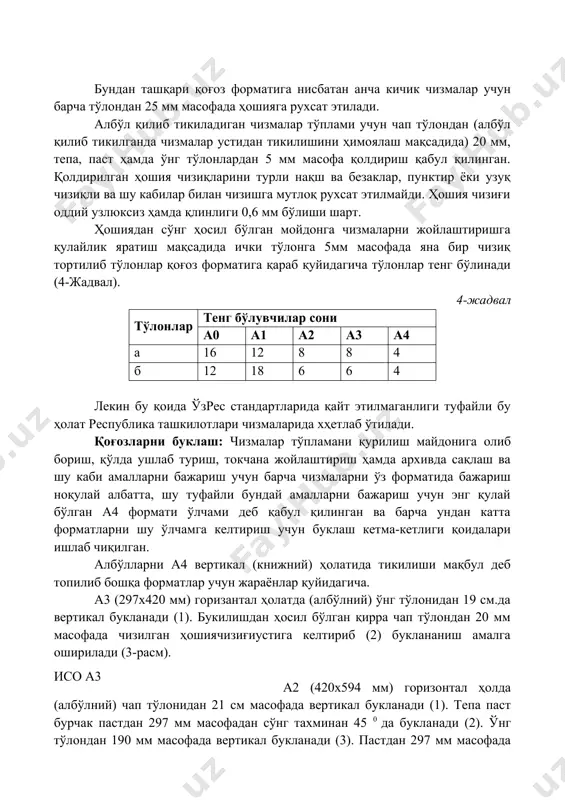

риниши а2 (420х594 мм) горизонтал ҳолда (албўлний) чап тўлонидан 21 см масофада вертикал букланади (1). тепа паст бурчак пастдан 297 мм масофадан сўнг тахминан 45 0 да букланади (2). ўнг тўлондан 190 мм масофада вертикал букланади (3). пастдан 297 мм масофада тепа қисми орқага горизантал букланади (4). 2-вукланишдан ҳосил бўлган чизмани албўлга тикилганда ҳам уни тўлиқ очиш имконини беради. исо а1 5-расм. а1 формати букланиш тартиби ва аксонаметрик кўриниши исо а2 4-расм. а2 формати букланиш тартиби ва аксонаметрик кўриниши 6-расм. а0 формати букланиш тартиби ва аксонаметрик кўриниши. назорат саволлари. 1. а форматлар қатори жорий топишини илк бор ким маълум бир қолибга тушуриш таклифини киритган. 2. дин 198 ва исо 216 нима? 3. ақш қоғоз форматлари ва уларнинг ўлчамлари қандай? 4. чизма бетлари қандай шакллантирилади? 2-мавзу: турар жой бинолари ва хонадонларни танлаш ҳамда шакллантириш учун талаблар ва шароитлар режа: 1. турар - жой ва хонадонларни танлашда қўйиладиган талаблар. 2. ўзбекистон шароитида …
