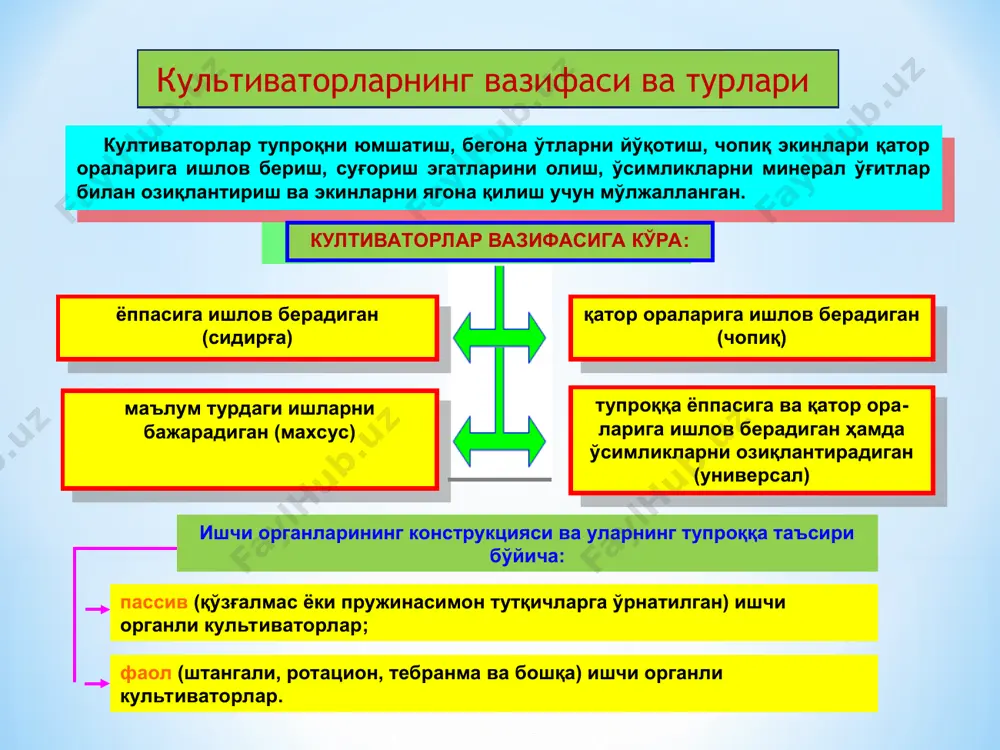

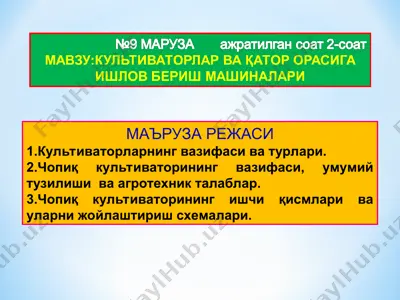

презентация powerpoint маъруза режаси 1.культиваторларнинг вазифаси ва турлари. 2.чопиқ культиваторининг вазифаси, умумий тузилиши ва агротехник талаблар. 3.чопиқ культиваторининг ишчи қисмлари ва уларни жойлаштириш схемалари. култиваторлар тупроқни юмшатиш, бегона ўтларни йўқотиш, чопиқ экинлари қатор ораларига ишлов бериш, суғориш эгатларини олиш, ўсимликларни минерал ўғитлар билан озиқлантириш ва экинларни ягона қилиш учун мўлжалланган. культиваторларнинг вазифаси ва турлари култиваторлар вазифасига кўра: ёппасига ишлов берадиган (сидирға) қатор ораларига ишлов берадиган (чопиқ) тупроққа ёппасига ва қатор ора-ларига ишлов берадиган ҳамда ўсимликларни озиқлантирадиган (универсал) маълум турдаги ишларни бажарадиган (махсус) пассив (қўзғалмас ёки пружинасимон тутқичларга ўрнатилган) ишчи органли культиваторлар; фаол (штангали, ротацион, тебранма ва бошқа) ишчи органли культиваторлар. ишчи органларининг конструкцияси ва уларнинг тупроққа таъсири бўйича: культиватор ишчи қисмлари бажарадиган ишига қараб, асосан тўрт турга бўлинади: юмшатувчи тишлар исканасимон (в расм), тўнтарма (г расм) ва найзасимон (10 д расм) каби турларга бўлинади. бундай тиш сиртининг юмшатиш бурчаги  α ўзгарувчан қилинади (баландлиги ортса, α катталашади). исканасимон тишнинг қамров …

2 / 18

р илдизини кам куч сарфлаб кесиши учун γ бурчагининг миқдори сирпаниб кесишни таъминлаши керак. шу сабабли, ўтоқловчи ётиқ тиш қамров кенглиги в = 85…165 мм, γ= 28...32° кабул қилинади ва а = 4…6 см чуқурликларда ишлатилади. культиваторнинг ишчи қисмлари. а-ўтоқловчи ётиқ тиш; б- ўқёёсимон (универсал) тиш; в-исканасимон тиш; г-тўнтарма тиш; д-найзасимон тиш; е-чуқур юмшатувчи тиш. ўқёйсимон (универсал) тишлар (б расм) бегона ўтларнинг илдизларини кесиб йўқотиш ва тупроқни етарли даражада юмшатиш учун ишлатилади. шу сабабли, γ = 28...30° бўлиб, в = 220...385 мм, ишлов бериш чуқурлиги а ≤ 12 см гача етади. чуқур юмшатувчи тиш (е расм) тупроқни 30…40 см чуқурликкача юмшатади. бундай тиш шаклан ўқёйсимон бўлиб, бошмоқ ва унга ўрнатилган исканасимон тумшуқ ва иккита лемехлардан ташкил топган бўлади. қамров кенглиги 80 см ва ундан кўп бўлишини таъминлаш учун γ= 38...60° кабул қилинади. искана α = 17...25°, лемех эса α= 25° бурчак остида горизонтал йўналишга эгилган бўлади. тупроқ палахсаси лемех таъсирида …

3 / 18

смлар махкамланади. культиваторга бешта ўғитлаш аппарати 13 ва 18 (уларнинг иккитаси олди, учтаси орқа секцияларда)лар ўрнатилган. расм. чопиқ культиваторининг кинематик схемаси. 1-трактор ғилдираги; 2,23-ғилдирак ғилофлари; 3-олдинги секция рамаси; 4-осиш механизми; 5-жилов; 6-тирак; 7-пружина; 8,17-кўтаргич; 9-сирпанғич; 10-шайба; 11-штифт; 12,16-тортқи; 13,18-ўғитлаш аппарати; 14-гидроцилиндр; 15-кўтариш вали; 19-ўғит ўтказгич; 20-грядил; 21-таянч ғилдиракча; 22-кронштейн; 24-ишчи қисм; 25-қулф; 26-пасайтиргич. гидроцилиндр 14 нинг таъсирида кўтариш вали 15 бурилиб, тортки 12 ва 16 лар орқали икки елкали ричаг кўтаргич 8 ёрдамида жилов 5 даги сирпангич 9 ни юқорига кўтаради. сирпангич 9, жилов 5 га махкамланган шайба 10 га тиралиб, уни жилов билан биргаликда юқорига кўтаради. жилов эса грядил 20 ни ва унга ўрнатилган ишчи қисм 24 ларни юқорига кўтаради. грядилни ер юзасига нисбатан муайян баландликда кўтариб юриб, ишлов бериш чуқурлигини меъёрида ушлаб туриш учун таянч ғилдиракча 21 лар хизмат қилади. ишлов бериш чуқурлигини ўзгартириш учун ишчи қисм устунини грядилга махкамлайдиган қулфлар ечилиб, унинг ғилдиракчага нисбатан баландлиги ўзгартирилади. тирак …

4 / 18

льтиватор билан ишлов берганда шикастланган кўчатларнинг миқдори 1,0 % дан ошмаслиги керак. иш вақтида турли сабабларга кўра, грядилни ён томонларга бурилиши 1...2 см дан ошмаслиги учун уни бикр ўрнатиш лозим. ўтоқловчи тиш тиғининг 0,4...0,5 мм дан ошмаслиги, озиқлантириш учун солинаётган ўғит миқдори ва уни кўмиш чуқурлигининг фарқи тайинланганидан ±10...15 % дан ортиқ бўлмаслиги керак. умуман олганда, культиватордан фойдаланишда махаллий тупроқ шароити биринчи ўринда эътиборга олиниши лозим. агротехник талаблар 2.чопиқ культиваторининг ишчи қисмлари ва уларни жойлаштириш схемаслари. ишчи қисмлари. чопиқ культиваторларида ҳам ерга ёппасига ишлов берадиган культиваторнинг ишчи қисмлари ва 2-расмдаги ўғит солгич, ротацион юлдузча, жўяк олгич, панжарасимон қанотли жўяк олгич, озиқлантириб жўяк олгич, сферик диск ва бошқалар ишлатилади. ҳар бир қатор оралиғидаги тупроққа кетма-кет ишлов бериш учун керак бўлган ишчи қисмларнинг мажмуаси битта грядилга ўрнатилади. грядил қаторлар оралиғининг ўртасида жойлашган бўлиб, ишчи қисмлар унинг ўнг ва чап томонларига керакли масофа ва чуқурликда ўрнатилади. ҳар бир ишчи қисм устуни грядилга туткич …

5 / 18

алоқни бузиш, тупроқни юмшатиш ва бегона ўтларни йўқотиш ва ҳимоя зонасини камайтириш мақсадида ротацион юлдузча ишлатилади. улардан кўчатларнинг бўйи 30...40 смга етгунича фойдаланилади. ротацион юлдузчанинг бармоқлари 5...8 смгача тупроқка ботиб юради. агар юлдузчани бармоғи букилган томонга айлантирилса, унинг ишлов бериш чуқурлиги ортади. ўғит кўмгич ерни 16 см чуқурликкача юмшатиб, ўғитлайди. 2. култиваторнинг умумий тузилиши култиваторнинг тузилиши: 1-олдинги рама; 2-кейинги рама; 3-тортқич; 4-ишчи қисм; 5-гидроцилиндр; 6-ўғит яшиги; 7- ўғит ўтказгич крх-4 култиваторини умумий кўриниши: 1-култиваторни олдинги қисми; 2-култиваторни орқа қисми; 3-ўғит солиш қурилмаси; 4-ишчи қисмлари култиваторнинг ишчи қисмлари а- ўғитлаш сошниги; б-юлдузча; в- бир томонлама кесувчи пичок; г- ўқёйпанжа; д-дискли пичок; е-юмшаткич панжа; комбинациялаштирилган ўғит солгич; з- юмшатгичлар расм. чопиқ культиваторига ўрнатиладиган қўшимча ишчи қисмлар а-ўғит солгич; б-ротацион юлдузча; в-жўяк олгич (икки кўринишда). жўяк олгич 16 см чуқурликкача ишлов бериб, бегона ўтларни йўқотиб майдалаш, тупроқни кўтариб кўчатлар тагини кўмиб кетиш учун ишлатилади. жўяк олгич қанотининг ҳолатини ўзгартириб, тупроқни кўтариб кўмиш баландлиги …
