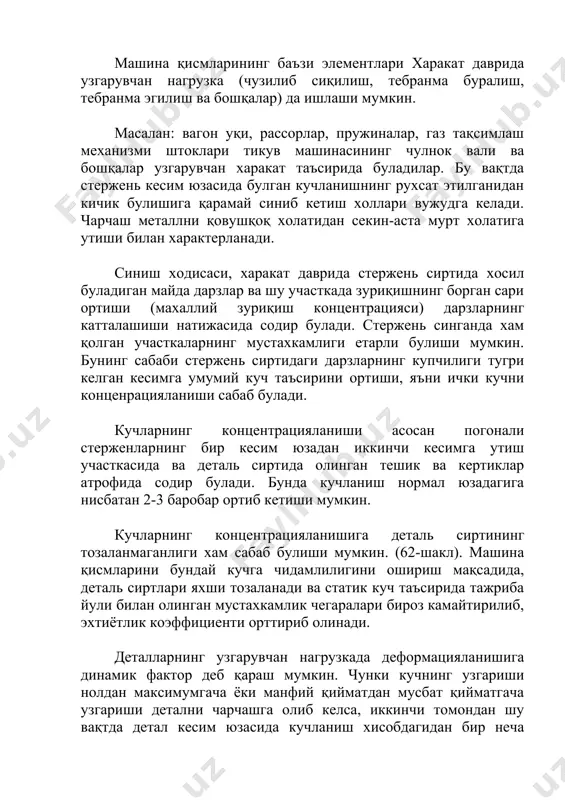

1403854791_47693.doc материалларнинг чарчаш холлари ва материалларнинг чарчаш холлари ва чидамлилик тушунчаси режа: 1. намунани динамик нагрузкага синаш. 2. экспериментал текширишнинг ахамияти ва принципи 3. чузилиш ва сиқилиш деформациясини электротензометр ёрдамида аниқлаш. машина қисмларининг баъзи элементлари харакат даврида узгарувчан нагрузка (чузилиб сиқилиш, тебранма буралиш, тебранма эгилиш ва бошқалар) да ишлаши мумкин. масалан: вагон уқи, рассорлар, пружиналар, газ тақсимлаш механизми штоклари тикув машинасининг чулнок вали ва бошқалар узгарувчан харакат таъсирида буладилар. бу вақтда стержень кесим юзасида булган кучланишнинг рухсат этилганидан кичик булишига қарамай синиб кетиш холлари вужудга келади. чарчаш металлни қовушқоқ холатидан секин-аста мурт холатига утиши билан характерланади. синиш ходисаси, харакат даврида стержень сиртида хосил буладиган майда дарзлар ва шу участкада зуриқишнинг борган сари ортиши (махаллий зуриқиш концентрацияси) дарзларнинг катталашиши натижасида содир булади. стержень синганда хам қолган участкаларнинг мустахкамлиги етарли булиши мумкин. бунинг сабаби стержень сиртидаги дарзларнинг купчилиги тугри келган кесимга умумий куч таъсирини ортиши, яъни ички кучни конценрацияланиши сабаб булади. кучларнинг …

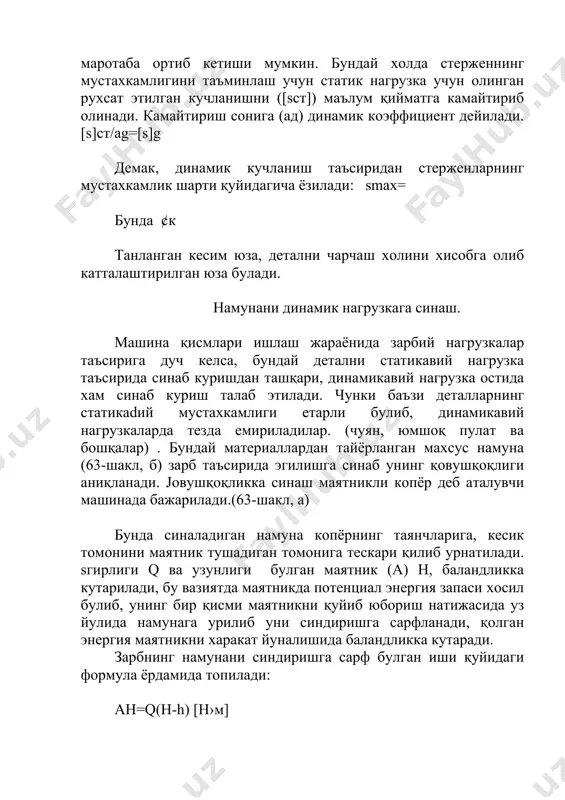

йматгача узгариши детални чарчашга олиб келса, иккинчи томондан шу вақтда детал кесим юзасида кучланиш хисобдагидан бир неча маротаба ортиб кетиши мумкин. бундай холда стерженнинг мустахкамлигини таъминлаш учун статик нагрузка учун олинган рухсат этилган кучланишни ([sст]) маълум қийматга камайтириб олинади. камайтириш сонига (ад) динамик коэффициент дейилади. [s]ст/аg=[s]g демак, динамик кучланиш таъсиридан стерженларнинг мустахкамлик шарти қуйидагича ёзилади: smax= бунда ¢к танланган кесим юза, детални чарчаш холини хисобга олиб катталаштирилган юза булади. намунани динамик нагрузкага синаш. машина қисмлари ишлаш жараёнида зарбий нагрузкалар таъсирига дуч келса, бундай детални статикавий нагрузка таъсирида синаб куришдан ташқари, динамикавий нагрузка остида хам синаб куриш талаб этилади. чунки баъзи деталларнинг статикаdий мустахкамлиги етарли булиб, динамикавий нагрузкаларда тезда емириладилар. (чуян, юмшоқ пулат ва бошқалар) . бундай материаллардан тайёрланган махсус намуна (63-шакл, б) зарб таъсирида эгилишга синаб унинг қовушқоқлиги аниқланади. јовушқоқликка синаш маятникли копёр деб аталувчи машинада бажарилади.(63-шакл, а) бунда синаладиган намуна копёрнинг таянчларига, кесик томонини маятник тушадиган томонига тескари қилиб …

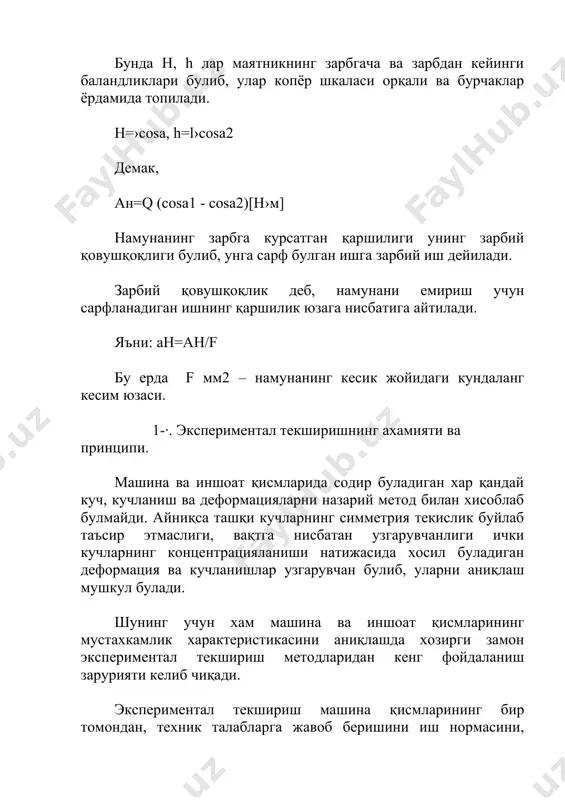

чун сарфланадиган ишнинг қаршилик юзага нисбатига айтилади. яъни: ah=ah/f бу ерда f мм2 – намунанинг кесик жойидаги кундаланг кесим юзаси. 1-·. экспериментал текширишнинг ахамияти ва принципи. машина ва иншоат қисмларида содир буладиган хар қандай куч, кучланиш ва деформацияларни назарий метод билан хисоблаб булмайди. айниқса ташқи кучларнинг симметрия текислик буйлаб таъсир этмаслиги, вақтга нисбатан узгарувчанлиги ички кучларнинг концентрацияланиши натижасида хосил буладиган деформация ва кучланишлар узгарувчан булиб, уларни аниқлаш мушкул булади. шунинг учун хам машина ва иншоат қисмларининг мустахкамлик характеристикасини аниқлашда хозирги замон экспериментал текшириш методларидан кенг фойдаланиш зарурияти келиб чиқади. экспериментал текшириш машина қисмларининг бир томондан, техник талабларга жавоб беришини иш нормасини, махсулотнинг сифатини техник қаров ва бошқаларни аниқласа, иккинчи томондан унинг конструкциясини–звено булакларининг размераларини ва ортиқча огир булмаслигини, улардаги хақиқий кучланишни, деформацияни ва материални тугри танлашни ургатади. одатда машина ва иншоат қурилмалар бирдан ясалмай, у бир қанча узгартишлар киритиш туфайли яратилади. ¤згартишлар эса экспериментал текширишнинг махсулидир. экспериментал текшириш узгартишлар киритиш …

аи назаридан утказилган экспериментал текширишлар четдан келтириладиган қимматбахо материал «ст40х» урнига арзон пулат, «сталь-45» ишлатиш шпинделнинг узагини (стержень) бир неча бор қайта тиклаш ва узак уртасидаги кавак диаметрини 14 мм дан 15 мм га келтириш мумкинлигини исботлаб берди. таркибий шпиндельнинг тишли пружинасини мустахкамлиги ва унинг размерлари хам экспериментал текширишнинг махсулидир. экспериментал текшириш механикавий ва электрик улчаш усули билан бажарилади. механикавий текшириш махсус синаш машиналари, универсал узувчи машиналар, буралишга синаш машиналари ва бошқалар, хамда асбоблар: стрелкали индикатор, ричагли тензометр ва бошқаларда бажарилади. бундай текширишда материалдан махсус намуна тайёрланиб лаборатория шароитида синалади. бу усул материалларнинг умумий мустахкамлик, эластиклик характеристикаларини аниқлашда қулланилади.( ii боб: 5,6,7-·лар) . материалларнинг, яъни ишлаб турган машина қисмларининг ва бошқаларни лабораториядан ташқарида, дала шароитида хамда ишлаб чиқариш корхоналарида ишдан чиқиш сабабларини аниқлашда юқоридаги усулдан фойдаланиб булмайди. бундай шароитда деформация ва кучланишларнинг узгариш қонунларининг аниқлаш электрик улчаш асбоблари, электротенодатчиклар ёрдамида олиб борилиши мумкин. деформация ва унга асосланган кесим кучланишларини аниқлаш …

жасида сим қаршилигининг узгаришига асосланган. симли тензо-датчик, пъезоэлектрик ва индукцион датчикларга қараганда содда ва тайёрлашнинг арзонлиги, ишлатишнинг осонлиги туфайли кенг тарқалгандир. симнинг қаршилиги физика қонунларидан маълум булиб, у сим улчамларига тугри богланишда булади, яъни r=r */s [ом] бунда - симнинг узунлиги; s- cимнинг кундаланг кесим юзи; r-симнинг солиштирма қаршилиги; симли тензодатчик ингичка (ф=0,02-0,04 мм) солиштирма қаршилиги (r) катта булган симдан петля шаклида зичлиги катта қогозга ёпиштириб ясалган булиб,(10,1-шакл), ишлатиш учун у деталга ёпиштирилади. булар ёрдамида асосан механикавий куч таъсирида хосил булган, чузилиш, сиқилиш, эгилиш, буралиш деформациялари улчанади.(10,2-шакл) деталнинг (стержень, балка, вал) деформацияланиши натижасида унга мустахкам ёпиштирилган тензодатчик петлясининг узун томони буйлаб, қисқариши ёки узайиши мумкин. тажрибалар курсатадики, сим улчамларининг узгариши натижасида унинг солиштирма (r) ва умумий қаршилиги ( r ) узгаради. деформация натижасида қаршилик (r) нинг узгаришини r десак, нисбий қаршилик нисбий деформация билан қуйидагича богланишда булади: dr/r=f(d/)=j(s) бу богланиш тугри чизиқли булиб сим қаршилигининг деформациядан узгаришига тензодатчикнинг улчаш сезгирлиги …
