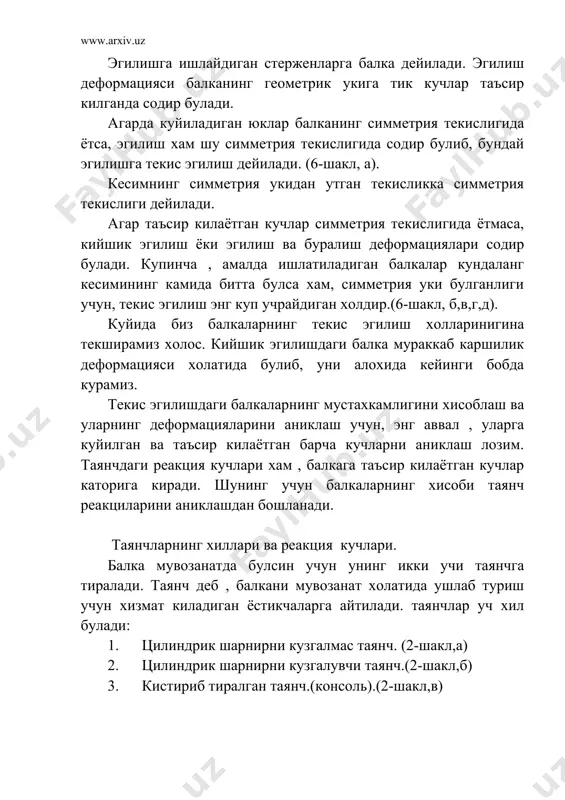

1403877052_48325.doc эгилиш деформацияси www.arxiv.uz эгилиш деформацияси режа: 1. эгилиш тугрисида умумий тушунча. 2. таянчларнинг хиллари ва реакция кучлари. 3. таянч реакцияларини аниклаш. 4. энг оддий холлар учун мх ва qx эпюраларини қуриш. эгилишга ишлайдиган стерженларга балка дейилади. эгилиш деформацияси балканинг геометрик укига тик кучлар таъсир килганда содир булади. агарда куйиладиган юклар балканинг симметрия текислигида ётса, эгилиш хам шу симметрия текислигида содир булиб, бундай эгилишга текис эгилиш дейилади. (6-шакл, а). кесимнинг симметрия укидан утган текисликка симметрия текислиги дейилади. агар таъсир килаётган кучлар симметрия текислигида ётмаса, кийшик эгилиш ёки эгилиш ва буралиш деформациялари содир булади. купинча , амалда ишлатиладиган балкалар кундаланг кесимининг камида битта булса хам, симметрия уки булганлиги учун, текис эгилиш энг куп учрайдиган холдир.(6-шакл, б,в,г,д). куйида биз балкаларнинг текис эгилиш холларинигина текширамиз холос. кийшик эгилишдаги балка мураккаб каршилик деформацияси холатида булиб, уни алохида кейинги бобда курамиз. текис эгилишдаги балкаларнинг мустахкамлигини хисоблаш ва уларнинг деформацияларини аниклаш учун, энг аввал , уларга …

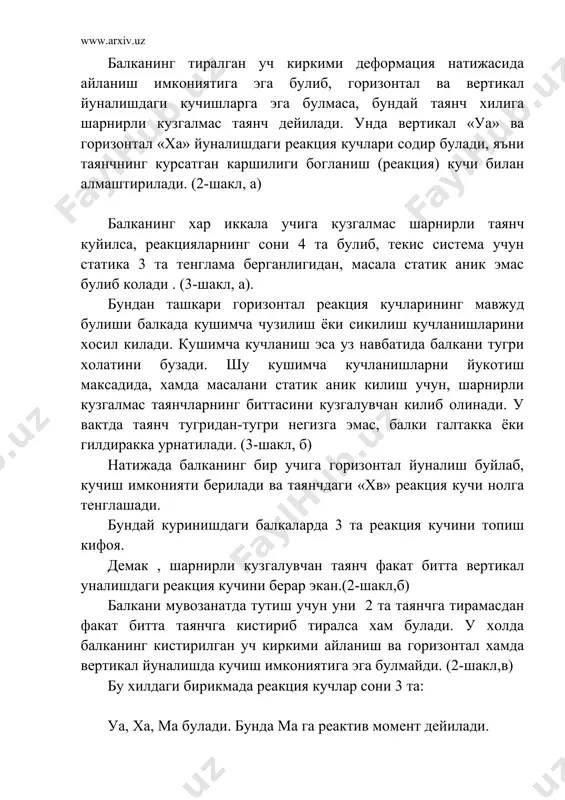

икал «уа» ва горизонтал «ха» йуналишдаги реакция кучлари содир булади, яъни таянчнинг курсатган каршилиги богланиш (реакция) кучи билан алмаштирилади. (2-шакл, а) балканинг хар иккала учига кузгалмас шарнирли таянч куйилса, реакцияларнинг сони 4 та булиб, текис система учун статика 3 та тенглама берганлигидан, масала статик аник эмас булиб колади . (3-шакл, а). бундан ташкари горизонтал реакция кучларининг мавжуд булиши балкада кушимча чузилиш ёки сикилиш кучланишларини хосил килади. кушимча кучланиш эса уз навбатида балкани тугри холатини бузади. шу кушимча кучланишларни йукотиш максадида, хамда масалани статик аник килиш учун, шарнирли кузгалмас таянчларнинг биттасини кузгалувчан килиб олинади. у вактда таянч тугридан-тугри негизга эмас, балки галтакка ёки гилдиракка урнатилади. (3-шакл, б) натижада балканинг бир учига горизонтал йуналиш буйлаб, кучиш имконияти берилади ва таянчдаги «хв» реакция кучи нолга тенглашади. бундай куринишдаги балкаларда 3 та реакция кучини топиш кифоя. демак , шарнирли кузгалувчан таянч факат битта вертикал уналишдаги реакция кучини берар экан.(2-шакл,б) балкани мувозанатда тутиш учун уни …

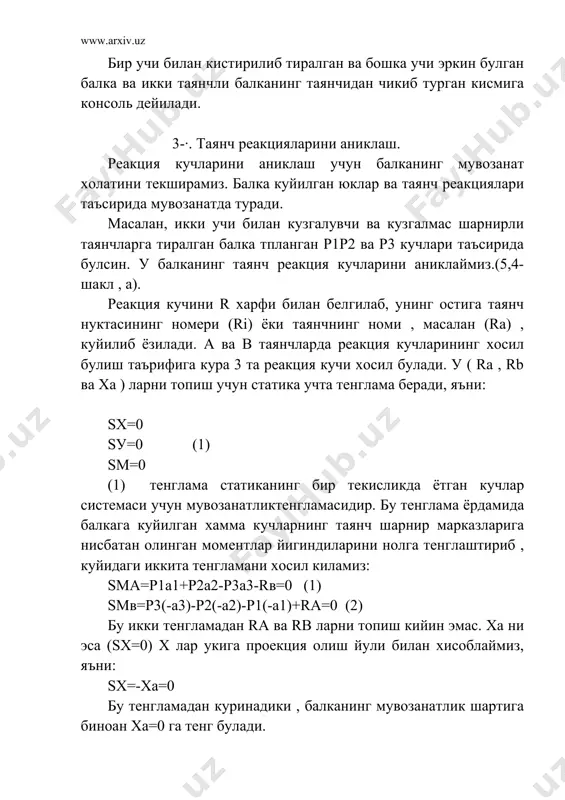

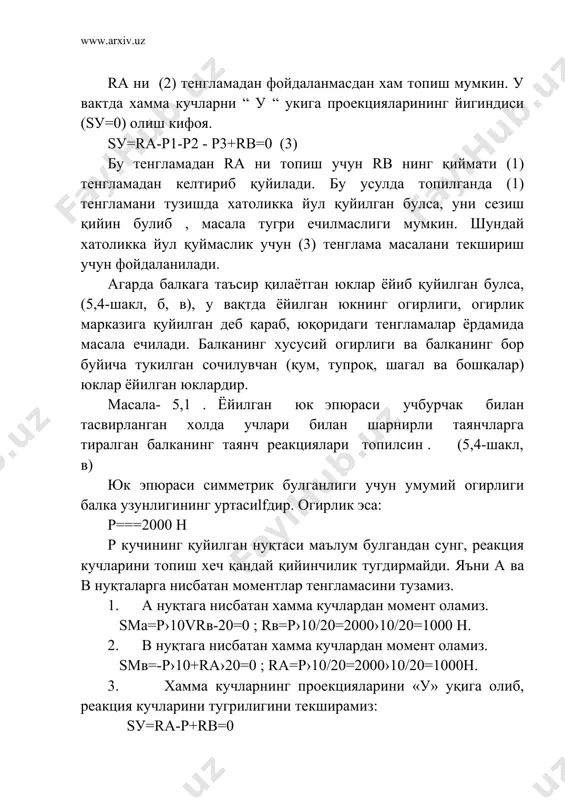

стига таянч нуктасининг номери (ri) ёки таянчнинг номи , масалан (ra) , куйилиб ёзилади. а ва в таянчларда реакция кучларининг хосил булиш таърифига кура 3 та реакция кучи хосил булади. у ( ra , rb ва xa ) ларни топиш учун статика учта тенглама беради, яъни: sх=0 sу=0 (1) sм=0 (1) тенглама статиканинг бир текисликда ётган кучлар системаси учун мувозанатликтенгламасидир. бу тенглама ёрдамида балкага куйилган хамма кучларнинг таянч шарнир марказларига нисбатан олинган моментлар йигиндиларини нолга тенглаштириб , куйидаги иккита тенгламани хосил киламиз: sма=р1а1+р2а2-р3а3-rв=0 (1) smв=p3(-a3)-p2(-a2)-p1(-a1)+ra=0 (2) бу икки тенгламадан ra ва rв ларни топиш кийин эмас. ха ни эса (sх=0) х лар укига проекция олиш йули билан хисоблаймиз, яъни: sх=-ха=0 бу тенгламадан куринадики , балканинг мувозанатлик шартига биноан ха=0 га тенг булади. ra ни (2) тенгламадан фойдаланмасдан хам топиш мумкин. у вактда хамма кучларни “ у “ укига проекцияларининг йигиндиси (sу=0) олиш кифоя. sу=rа-р1-р2 - р3+rв=0 (3) бу тенгламадан rа …

тугдирмайди. яъни а ва в нуқталарга нисбатан моментлар тенгламасини тузамиз. 1. а нуқтага нисбатан хамма кучлардан момент оламиз. sма=р›10vrв-20=0 ; rв=р›10/20=2000›10/20=1000 н. 2. в нуқтага нисбатан хамма кучлардан момент оламиз. sмв=-р›10+rа›20=0 ; rа=р›10/20=2000›10/20=1000н. 3. хамма кучларнинг проекцияларини «у» уқига олиб, реакция кучларини тугрилигини текширамиз: sу=ra-p+rb=0 ra+rb=p 2000=2000 демак , тугри . масала-5,2. (5-шакл, а) да келтирилган схемада юкланган консолли балка учун таянч нуқталардаги реакция кучлари ва йуналишлари топилсин. ечиш: биз биламизки, консолли балкада реакция кучлари 3 та , яъни ra, xa ва mа лардан иборатдир. реакция кучларини ихтиёрий йуналишда оламиз. сунгра уларнинг йуналиши масала ишлангандан сунг текширилади. текшириш реакция кучлари қийматларининг ишораси билан аниқланади, агарда ишораси мусбат чиқса, реакция кучга қуйган йуналиш тугри , агарда манфий чиқса, куч йуналишини аксинча олиш керак. 1. ra , xa ва ма ларни топиш учун статиканинг мувозанат тенгламасини ёзиб оламиз: sх=0, sу=0, sма=0. 2. а нуқтага нисбатан хамма кучлардан момент оламиз: sм(а)=ма+р2›10-р1›15-q5›2,5=0. ma=-20›10+10›15+10›5›2,5=75 кн.м. …

а буйича аниқланади. демак, биз текшираётган балка р1 , р2 , юклар ва rа , rв реакция кучлари таъсирида мувозанатда туради. балканинг турли кесимларида хосил буладиган ички кучларни балкани фикран кесиш усулидан фойдаланиб топамиз. бунинг учун масалан, балканинг чап таянчидан х масофада m-n текислик билан қирқилган кесимни оламиз ва унг қисмини ташлаб юборамиз. бу вақтда балканинг мувозанати бузилади, мувозанатни бузмаслик учун эса ташлаб юборилган қисмнинг таъсири куч билан алмаштирилиб , чузилиш ва сиқилиш деформациясидаги сингари қолган қисмга олиб келиб қуйилади , яъни (2,41-шакл , б). кундаланг кесимнинг хар бир нуқтасига , умумий холда нормал (s) ва уринма кучланишлар (t) таъсир қилади. кесим буйича ёйилган бу кучланишлар балканинг текширлаётган қисмига қуйилган ташқи кучлар (rа ва р1) билан мувозанатлашади. демак, ташқи rа ва р1 кучлар билан кесим буйича ёйилган кучланишлар узаро мувозанатлашган фазовий кучлар системасини ташкил қилади. фазовий кучлар системаси учун статика 6 та тенглама беради, яъни шу тенгламалар ёрдамида кучланишларни топса …
