1403786182_47321.doc g r 4 r ab bj c m ayl 1 = j e c m tes 2 = tes ayl m m = bj c e c 1 2 = j j e b c j е в с с × × = × × = 2 1 j , j к × = j e b c k × = m c t t r r r e k j к + + × = × = j å + + = m c t r r r r r r l vd r 0 ) , ( 0 = - вд jr t t e вд jr t t e = ) , ( 0 вс вд вд r f r u = вс вд вд r r е u = вс вд вд r r е u t t e = = ) , ( 0 …

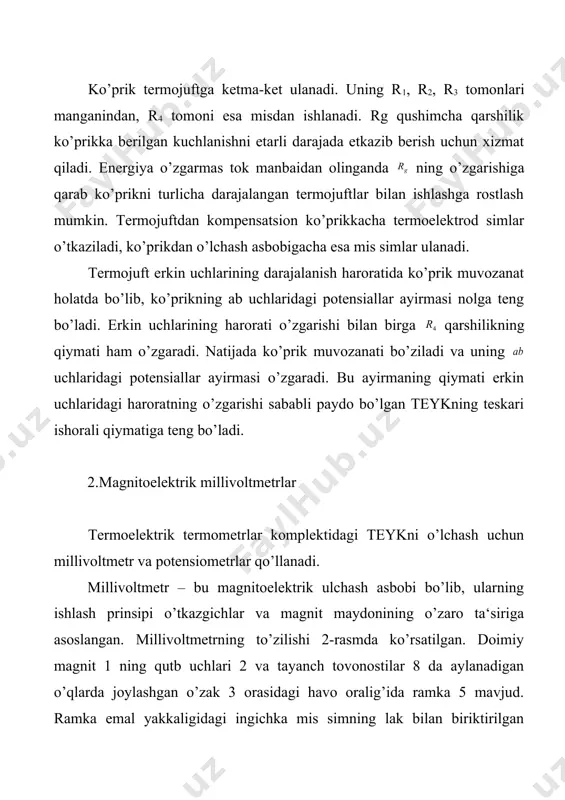

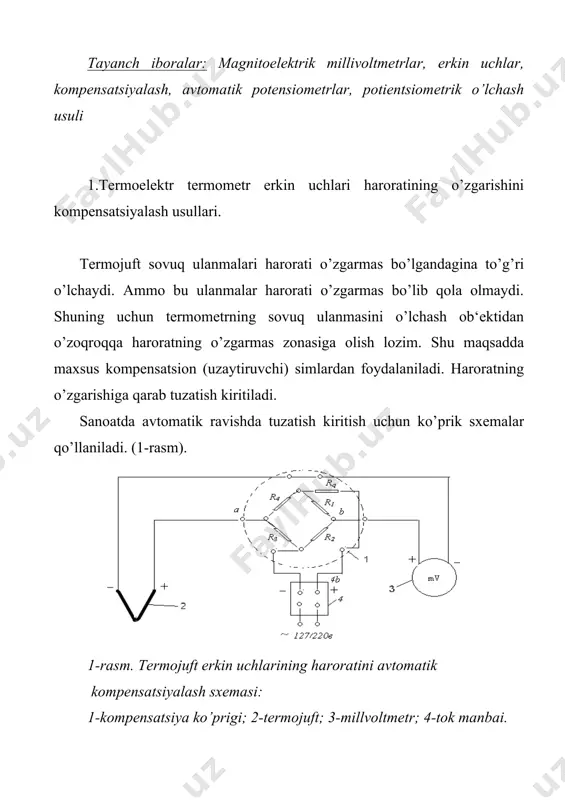

trning sovuq ulanmasini o’lchash ob‘ektidan o’zoqroqqa haroratning o’zgarmas zonasiga olish lozim. shu maqsadda maxsus kompensatsion (uzaytiruvchi) simlardan foydalaniladi. haroratning o’zgarishiga qarab tuzatish kiritiladi. sanoatda avtomatik ravishda tuzatish kiritish uchun ko’prik sxemalar qo’llaniladi. (1-rasm). 1-rasm. termojuft erkin uchlarining haroratini avtomatik kompensatsiyalash sxemasi: 1-kompensatsiya ko’prigi; 2-termojuft; 3-millvoltmetr; 4-tok manbai. ko’prik termojuftga ketma-ket ulanadi. uning r1, r2, r3 tomonlari manganindan, r4 tomoni esa misdan ishlanadi. rg qushimcha qarshilik ko’prikka berilgan kuchlanishni etarli darajada etkazib berish uchun xizmat qiladi. energiya o’zgarmas tok manbaidan olinganda ning o’zgarishiga qarab ko’prikni turlicha darajalangan termojuftlar bilan ishlashga rostlash mumkin. termojuftdan kompensatsion ko’prikkacha termoelektrod simlar o’tkaziladi, ko’prikdan o’lchash asbobigacha esa mis simlar ulanadi. termojuft erkin uchlarining darajalanish haroratida ko’prik muvozanat holatda bo’lib, ko’prikning ab uchlaridagi potensiallar ayirmasi nolga teng bo’ladi. erkin uchlarining harorati o’zgarishi bilan birga qarshilikning qiymati ham o’zgaradi. natijada ko’prik muvozanati bo’ziladi va uning uchlaridagi potensiallar ayirmasi o’zgaradi. bu ayirmaning qiymati erkin uchlaridagi haroratning o’zgarishi sababli paydo …

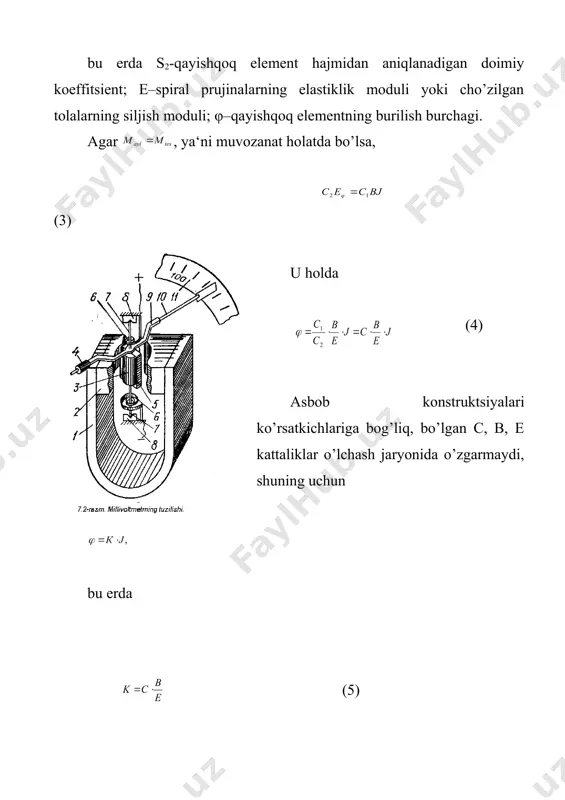

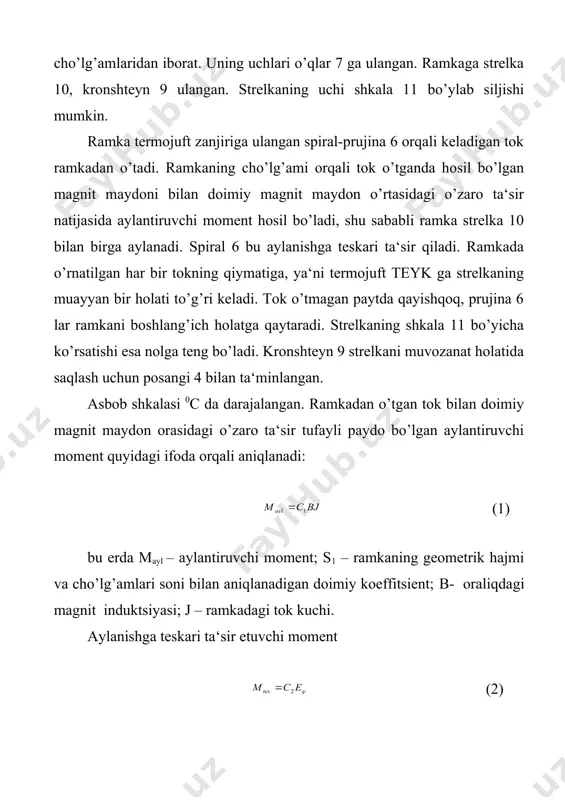

’amlaridan iborat. uning uchlari o’qlar 7 ga ulangan. ramkaga strelka 10, kronshteyn 9 ulangan. strelkaning uchi shkala 11 bo’ylab siljishi mumkin. ramka termojuft zanjiriga ulangan spiral-prujina 6 orqali keladigan tok ramkadan o’tadi. ramkaning cho’lg’ami orqali tok o’tganda hosil bo’lgan magnit maydoni bilan doimiy magnit maydon o’rtasidagi o’zaro ta‘sir natijasida aylantiruvchi moment hosil bo’ladi, shu sababli ramka strelka 10 bilan birga aylanadi. spiral 6 bu aylanishga teskari ta‘sir qiladi. ramkada o’rnatilgan har bir tokning qiymatiga, ya‘ni termojuft teyk ga strelkaning muayyan bir holati to’g’ri keladi. tok o’tmagan paytda qayishqoq, prujina 6 lar ramkani boshlang’ich holatga qaytaradi. strelkaning shkala 11 bo’yicha ko’rsatishi esa nolga teng bo’ladi. kronshteyn 9 strelkani muvozanat holatida saqlash uchun posangi 4 bilan ta‘minlangan. asbob shkalasi 0c da darajalangan. ramkadan o’tgan tok bilan doimiy magnit maydon orasidagi o’zaro ta‘sir tufayli paydo bo’lgan aylantiruvchi moment quyidagi ifoda orqali aniqlanadi: (1) bu erda mayl – aylantiruvchi moment; s1 – ramkaning geometrik …

ulaydigan simlar qarshiligi; rм – millivoltmetrning ichki qarshiligi. (6) ifodadan asbob strelkasining chetlashishi, teykning o’zgarmas qiymatida zanjirning turli qarshiliklariga bog’liq ekanligi ko’rinib turibdi. shuning uchun asbobning darajalanishi zanjir tashqi qismining muayyan qarshiligida (rташ=rt +rc) bajariladi va qo’shimcha hatolarga yo’l qo’ymaslik uchun magnitoelektrik millivoltmetrni montaj qilish jarayonida shu qarshilik aniq saqlanishi shart. odatda tashqi qarshilikning darajali miqdori 0,6; 1,6; 5; 15; 25 om ga teng bo’lib, asbobning shkalasi va xujjatida ko’rsatiladi. sanoatda o’lchash chegarasi, tashqi ko’rinishi va gabaritlari turlicha bo’lgan, haroratni o’lchashga mo’ljallangan magnitoelektrik millivoltmetrlar ishlab chiqariladi. sanoat asboblari 0,5; 1,0; 1,5; 2,0 va 2,5 aniqlik sinfiga ega. o’lchash asbobi sifatida ishlatiladigan millivoltmetrli termoelektrlar komplektining kamchiligi o’lchash asbobida tok mavjudligidir. tok miqdoriga, ya‘ni millivoltmerning ko’rsatishiga teyk dan tashqari zanjirning qarshiligi ham ta‘sir qiladi: (7) har bir qarshilikning o’zgarishi o’lchashda sodir bo’ladigan hatoga olib keladi. noqulay sharoitda bu hato asosiy hato miqdoridan (aniqlik sinfidan) oshib ketishi mumkin. yuqorida aytilganlarning hammasi aniqlik sinfi …

, shuning uchun o’lchash aniqligi yuqori bo’ladi. potensiometrlar millivoltmetrdan o’zlarining o’tkir sezgirligi bilan ham ajralib turadi. potensiometrik o’lchash usuli o’lchanayotgan termojuft teykni potensiallar ayirmasi bilan muvozanatlashtirishga (kompensatsiyalashga) asoslangan. bu potensiallar ayirmasi kalibrlangan qarshilikdagi yordamchi tok manbaidan hosil bo’ladi. potensiallar ayirmasi termojuft teyk ning teskari ishorali qiymatga teng. buni juda ko’p uchraydigan misolda tushuntirish mumkin. ma‘lumki, analitik tarozida og’irlikni o’lchash jism og’irligini tarozi toshlari yig’indisining og’irligi bilan muvozanatlashdan iborat. shu bilan birga bu tarozining strelkasi og’irlik miqdorini ko’rsatmay, balki tarozi toshlarining og’irligi jism og’irligiga aniq mos kelganligini ko’rsatadi. shundan so’ng toshlarning og’irligi hisoblanadi va olingan natija jismning og’irligini beradi. potensiometr zanjiridagi tok manba va termojuftda bir-biriga tomon oqadi hamda eyk muvozanatlashganda zanjirdagi tok kuchi nolga tenglashadi, ana shu nol asbob strelkasining nol holatini ko’rsatadi. o’lchov paytida nolaviy asbobning strelkasi nolni ko’rsatganda tok manbai zanjiridagi kuchlanishning kamayishini aniqlash kerak. u termojuft teykga teng bo’ladi. teykni potensiometr orqali o’lchashning prinsipial chizmasi 3-rasmda ko’rsatilgan. …
