rostlagichlar, asboblar va ikkilamchi o‘zgartgichlarni ta’mirlashdan oldin stendda sinov o‘tkazish

PPTX 624,4 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

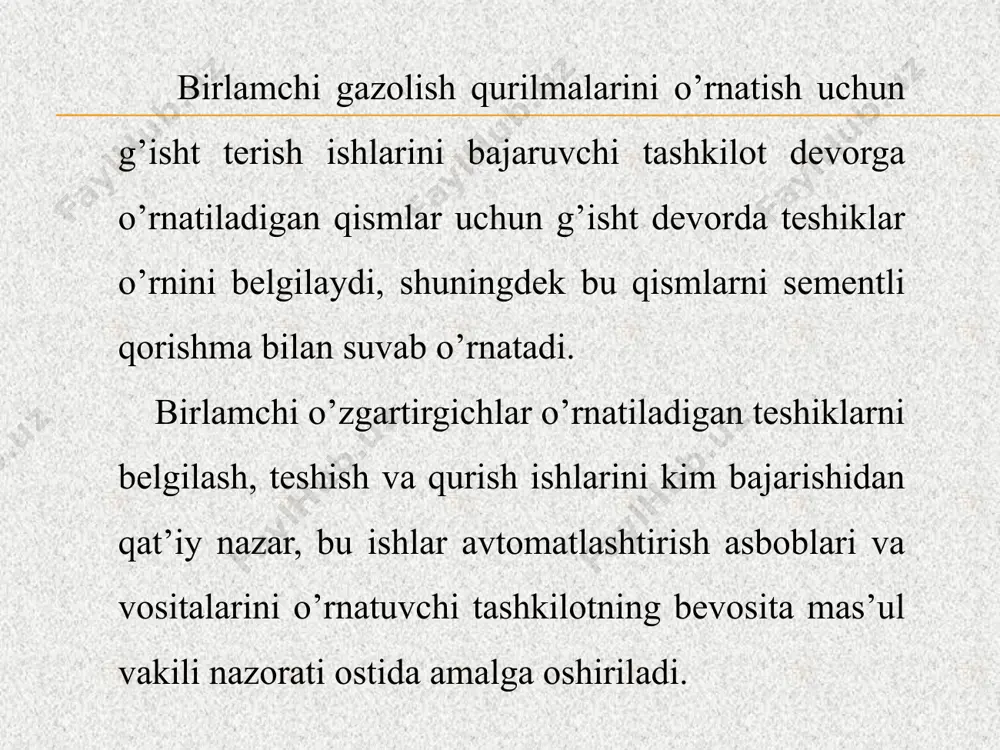

1714330032.pptx презентация powerpoint rostlagichlar, asboblar va ikkilamchi o‘zgartgichlarni ta’mirlashdan oldin stendda sinov o‘tkazish reja: birlamchi o’zgartirgichlarni va o'lchash qurilmalarini o’rnatish. temperaturani o’lchaydigan birlamchi o’zgartirgichlarni o’rnatish haqida. suyuqlikli tik shisha termometrlarni o’rnatish. 1. birlamchi o’zgartirgichlarni va olish qurilmalarini o’rnatish birlamchi o’zgartirgichlar maxsus zavodlarda yoki tayyorlash-o’rnatish ustaxonalarida tayyorlangan va sinalgan qismlar va detallardan foydalanib o’rnatiladi. qator birlamchi o’zgartirgichlar (masalan, manometrlar, difmanometrlar)ni o’rnatish uchun namunaviy o’rnatish konstruksiyalari (tk va tm) ishlab chiqilgan. bular montaj buyumlar zavodida tayyorlanadi. difmanometrlar guruhini o’rnatish uchun maxsus montaj ramalari (stativlar) qo’llaniladi. birlamchi o’zgartirgichlarni o’rnatish joylari loyihaning ish chizmalarida ko’rsatilgan. o’rnatish joylarini belgilash va birlamchi o’zgartirgichlarni mahkamlash uchun teshiklar ochish ishlarini texnologik uskunalarni va quvurlarni (truba yo’llarni) o’rnatuvchi tashkilot bajaradi. birlamchi gazolish qurilmalarini o’rnatish uchun g’isht terish ishlarini bajaruvchi tashkilot devorga o’rnatiladigan qismlar uchun g’isht devorda teshiklar o’rnini belgilaydi, shuningdek bu qismlarni sementli qorishma bilan suvab o’rnatadi. birlamchi o’zgartirgichlar o’rnatiladigan teshiklarni belgilash, teshish va qurish ishlarini kim bajarishidan qat’iy …

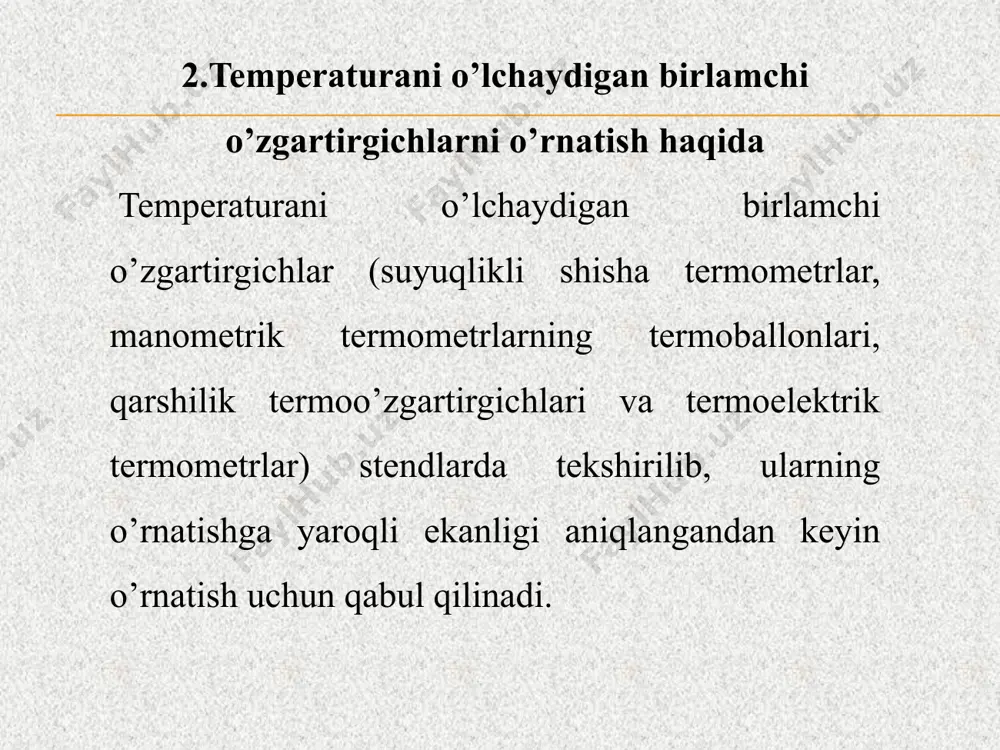

abul qilinadi. o’zgartirgichlar bevosita o’rnatish oldidan tashqi ko’rikdan o’tkaziladi, kapillyar va termoballonda shikastlangan joylarning yo’qligi tekshiriladi; asboblar to’plamida termoballonni mahkamlash detallarining borligi aniqlanadi; texnik hujjatlar (zavodda berilgan pasport va stendda tekshirilganlik bayonnomasi)ning borligi; kapillyar uzunligining asbob o’rnatilgan joydan termoballon o’rnatilgan joygacha bo’lgan masofaga mosligi tekshiriladi. o’rnatilgan birlamchi o’zgartirgichlar oqimining o’rtacha temperaturasini qabul qilishi, nurlanish yoki issiqlik o’tkazuvchanlik oqibatida yo’qotilgan issiqlik miqdori eng kam bo’lishi lozim. buning uchun birlamchi o’zgartirgichning sezgir elementi (manometrik termometrning termoballoni, qarshilik termoo’zgartgichning aktiv qismi, termoelektr termometrning issiqqa kiritiladigan kavsharlangan uchi) texnologik quvur yo’ldan oqadigan oqimning markaziga o’rnatiladi. kesim yuzasi har xil bo’lgan quvur yo’llarda aktiv qismining va himoya cho’ntaklarining uzunligi turlicha bo’lgan termometrlar ishlatiladi yoki turli o’rnatish bo’rtmalaridan foydalaniladi. quvur yo’lning kesimi kichik bo’lganda termometrni uning aktiv qismi oqimning markazida joylashadigan qilib o’rnatish qiyin. bu holda termometr oqimga qarshi yo’naltirilib, quvurning o’qiga nisbatan 30 yoki 45 gradus burchak hosil qilib o’rnatiladi yoki quvur yo’lning oqim ko’tariladigan …

shilik termoo’zgartgichlarini va termoeldektr termometrlarni devorlardagi tokchalarda va havo aylanmaydigan boshqa joylarda o’rnatmaslik kerak. aks holda o’lchash qurilmasining inersionligi ortib ketadi. birlamchi temperatura o’zgartirgichlarini mahkamlash va ularning sezgir elementlarini o’lchanadigan muhitga kiritish uchun ishlatiladigan eng oddiy qurilmalar texnologik uskuna va quvur yo’llarga o’rnatiladigan bo’rtmalardan iborat (1-rasm, a). diametri dn 45 va 57 mm li trubalarga bo’rtmalarni o’rnatish uchun kengaytirgichlar payvandlab ulanadi (1-rasm, b). 1-rasm. bo’rtmalarni o’rnatish: a - tashqi diametri dn>76 mm li trubaga va metall devorga o’rnatish, b - diametri 76 mm li kengaytirgichli dn 45 va 57 mm li trubaga o’rnatish o’rnatish oldidan sezgir elementning butunligi va izolyasiyaning himoyalovchi armaturaga nisbatan qarshiligi tekshiriladi. qarshilik kamida 20 mom bo’lishi lozim. qarshilik termoo’zgargichlarini quvur yo’llarga o’rnatish yo’llari 2-rasmda ko’rsatilgan. 2-rasm. qarshilik termoo’zgartgichlarini quvuryo’llarga o’rnatish: a, b - quvuryo’lning gorizontal va vertikal qismlarida, v -tirsakda, g - kengaytirgich yordamida o’rnatish 3. suyuqlikli tik shisha termometrlarni o’rnatish bular himoyalovchi metall g’ilof ichida …

- quvuryo’l (truba) yoki rezervuar, 3 - g’ilofning cho’ntagi, 4 - bo’rtma, 5 - qistirma, 6 - shtuser, 7 - to’ldirgich, 8 - tashlama gayka, 9 - g’ilof, 10 - termoballoning quyrug’i, 11 - termoballon, 12 - himoyalovchi gilza, 13-metall qipiqlar, 14 - manometrik termometr g’ilofning ichki yuzasidan termometrning termoballoniga issiqlik uzatishni yaxshilash uchun gilzada termoballon bilan g’ilofning devorlari o’rtasida paydo bo’ladigan tirqish (bo’shliq) 150 s gacha temperaturani o’lchashda mashina moyi bilan, bundan yuqori temperaturalarni o’lchashda esa mis qipiqlari bilan to’ldiriladi. bunda to’ldirgich 7, rasmda ko’rsatilgandek, faqat termometrning termoballonini qoplashi lozim. g’ilof ortiqcha to’ldirib yuborilganda o’lchash aniqligi pasayadi va asbobning issiqlik inersiyasi ortadi. quvur yo’ldagi temperaturani o’lchashda termoballon quvur yo’l o’qigacha, ya’ni o’lchanayotgan muhit oqimining eng katta tezlik zonasiga botiriladi. shunda harakatlanayotgan muhit bilan asbob o’rtasida issiqlik almashinishi yaxshilanadi va quvur devorlari orqali issiqlikning yo’qolishi o’lchash natijasiga kam ta’sir ko’rsatadi. diametri 200 mm gacha bo’lgan quvur yo’llarning gorizontal qismlarida termometrlar …

sboblarni o’rnatishga mo’ljallangan shchitlarning panellari barcha hollarda asboblarning bikr va mustahkam mahkamlanishini, shuningdek o’rnatish va yechib olish qulayligini ta’minlanmog’i lozim. 4-rasm. manometrik termometrlarni (a), logometrni (b), potensiometr va ko’prikni (v) shchitning paneliga mahkamlash: 1-korpus, 2-bolt, 3-gayka, 4-vtulka, 5-shchitning paneli, 6-termoballonga ulanadigan kapillyar, 7-kronshteyn, 8-shchitning panelidagi kesilgan joy, 9-mahkamlash detali manometrik termometrlar foydalanish sharoitlariga qarab shchitga yoki devorga o’rnatiladi. asbob shchit ichida o’rnatilganda (4-rasm, a) shchitning paneli 5 da asbob uchun teshik va boltlar uchun to’rtta teshik ochiladi, asbobning korpusi 1 shchitga teskari tomondan kirgiziladi, korpusning flanesi bilan shchit orasiga to’rtta vtulka 4 qoyiladi va asbob flanes vositasida boltlar 2 bilan mahkamlanadi. l-4 logometr (4-rasm, b) panelga sharnirli biriktirilgan kronshteynlar 7 ga o’rnatiladi. ksp2 avtomatik potensiometrlar va ksm2 muvozanatlangan ko’priklar (4-rasm, v) ham panelga cho’ktirib o’rnatiladi va asboblar to’plamidagi detallar 9 bilan mahkamlanadi. shchitning panelida ochiladigan teshik mazkur asboblar uchun mo’ljallangan normalardagi chizmalar bo'yicha kesiladi. shuni hisobga olish kerakki, potensiometrlar agressiv …
