1403779462_47022.doc ( ) t r r t a + = 1 0 c 0 c 0 c 0 c 0 ( ) [ ] , 100 1 3 2 0 - + + + = t ct bt at r r t c 0 [ ] , 1 2 0 bt at r r t + + = ÷ ÷ ø ö ç ç è æ × - = t t t t b r r t 0 0 0 exp c 0 , 1 0 ÷ ø ö ç è æ ÷ ÷ ø ö ç ç è æ = dt dr r t a 1 1 1 1 i b c m = 2 2 2 2 i b c m = 2 2 2 1 1 1 i b c i b c = 1 2 1 2 1 2 2 1 b b c b b …

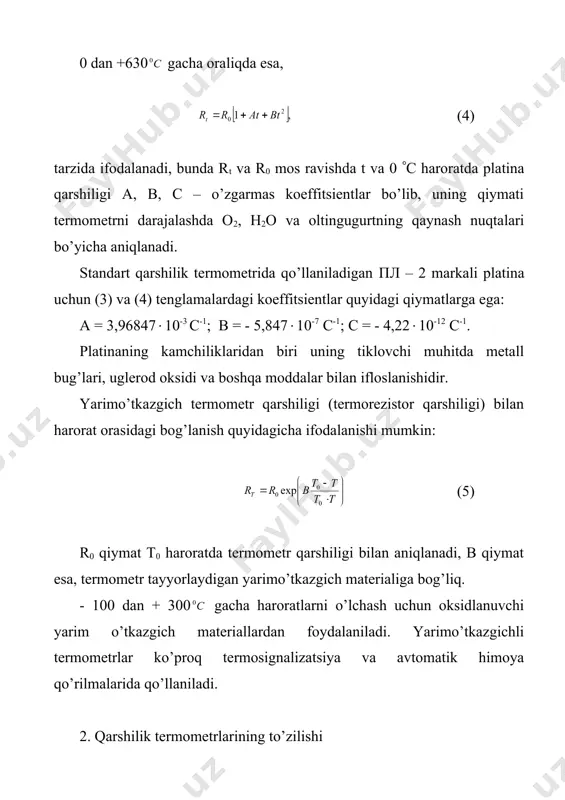

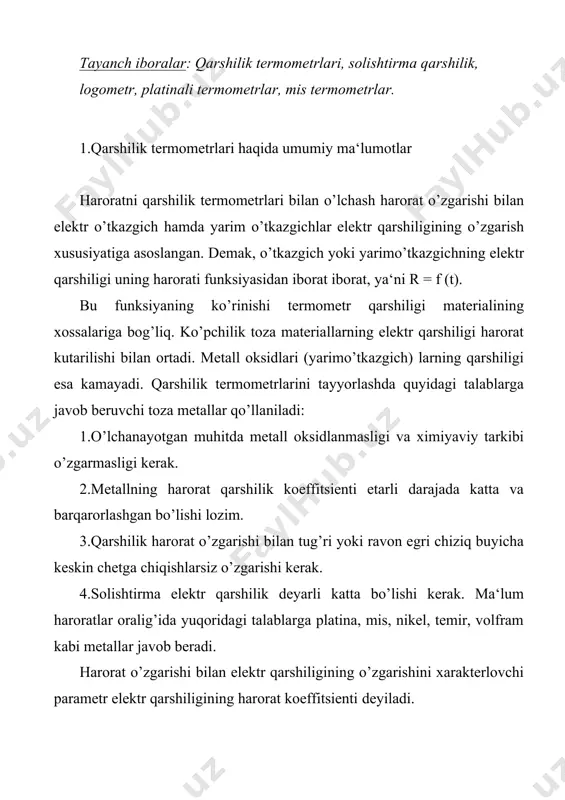

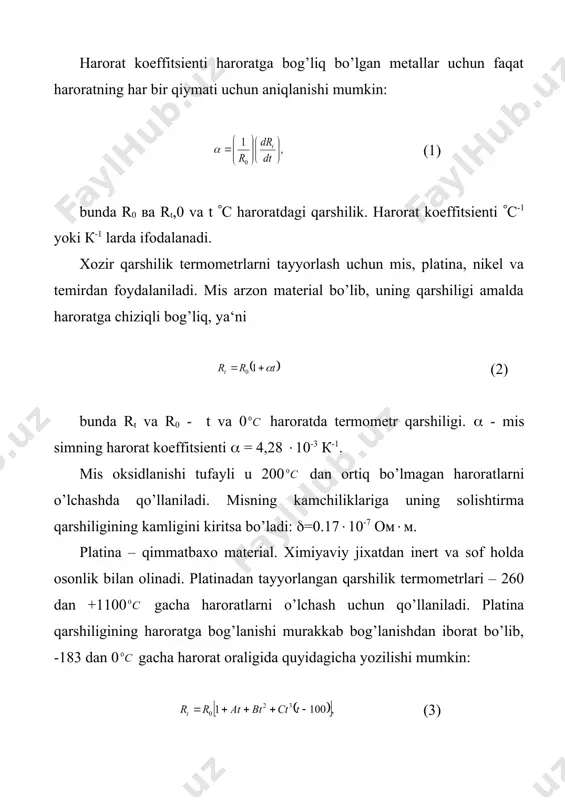

rishi bilan elektr qarshiligining o’zgarishini xarakterlovchi parametr elektr qarshiligining harorat koeffitsienti deyiladi. harorat koeffitsienti haroratga bog’liq bo’lgan metallar uchun faqat haroratning har bir qiymati uchun aniqlanishi mumkin: (1) bunda r0 ва rt,0 va t (с haroratdagi qarshilik. harorat koeffitsienti (с-1 yoki к-1 larda ifodalanadi. xozir qarshilik termometrlarni tayyorlash uchun mis, platina, nikel va temirdan foydalaniladi. mis arzon material bo’lib, uning qarshiligi amalda haroratga chiziqli bog’liq, ya‘ni (2) bunda rt va r0 - t va 0 haroratda termometr qarshiligi. ( - mis simning harorat koeffitsienti ( = 4,28 (10-3 к-1. mis oksidlanishi tufayli u 200 dan ortiq bo’lmagan haroratlarni o’lchashda qo’llaniladi. misning kamchiliklariga uning solishtirma qarshiligining kamligini kiritsa bo’ladi: (=0.17(10-7 ом(м. platina – qimmatbaxo material. ximiyaviy jixatdan inert va sof holda osonlik bilan olinadi. platinadan tayyorlangan qarshilik termometrlari – 260 dan +1100 gacha haroratlarni o’lchash uchun qo’llaniladi. platina qarshiligining haroratga bog’lanishi murakkab bog’lanishdan iborat bo’lib, -183 dan 0 gacha harorat oraligida …

n aniqlanadi, b qiymat esa, termometr tayyorlaydigan yarimo’tkazgich materialiga bog’liq. - 100 dan + 300 gacha haroratlarni o’lchash uchun oksidlanuvchi yarim o’tkazgich materiallardan foydalaniladi. yarimo’tkazgichli termometrlar ko’proq termosignalizatsiya va avtomatik himoya qo’rilmalarida qo’llaniladi. 2. qarshilik termometrlarining to’zilishi qarshilik termometrlari termoelement va tashqi himoya armaturadan tuzilgan. metall qarshilik termometrlarining sezgir elementi, odatda, shisha, kvars, keramika, smola yoki plastmassadan qilingan karkasga o’ralgan sim yoki lentadan iborat. sezgir element termometr o’zining qisqichlariga o’lchov asbobiga boradigan simlar ulangan. mis qarshilik termometrlarining sezgir elementi 0,1 mm diametrli karkasga bir necha qavat o’ralgan, izolyatsiya qilingan mis simlardan tashkil topgan. sim qavatlari uzaro va karkas laki bilan maxkamlanadi. simning ikkala uchga 1 – 1,5 mm diametrli mis quloqchalar kavsharlanadi. sezgir element himoya qobig’iga joylashtiriladi. karkasliklardan tashqari bu termometrlarning karkassiz sezgir elementlari ham chiqariladi. sezgir element 1 izolyatsiya qilingan 0,08 mm diametrli simdan induktivliksiz karkassiz uramga ega bo’lgan holda yasaladi (1-rasm). aloxida qavatlari lak bilan maxkamlanadi va sungra …

chalari 5 izolyatsion keramik truba 6 orqali utadi. shularning hammasi o’lchash ob‘ektida rezbali shtutser 8 yordamida o’rnatilgan himoya g’ilofi 7 da joylashgan. termometr ulaydigan uch 9, simlarni ulash vinti 11 lar himoya g’ilofi ichida joylashgan. 2-rasm, a da sterjenli termorezistor ko’rsatilgan. u quloqchalar 3 kavsharlangan kontaktli qalpoqchalar 2 ga ega bo’lgan silindr 1 dan tashkil topgan. silindr emal buyoq bilan qoplangan, uning yuqori qismida shisha izolyator 6 bor. munchoqli termorezistorlarning (3-rasm, b) yarim o’tkazgich elementi 1 diametri 0,5 mmli shisha qobiq 4 bilan himoya qilingan sharcha shakliga ega. sharchaga 0,05 mm diametrli platina simdan qilingan va nikelli quloqchalar 3 bilan ulangan elektrodlar 2 joylashgan. past haroratlarni o’lchash uchun muljallangan germaniyli termometrlar mis gilzadan (3-rasm, v) iborat bo’lib, gazsimon geliy bilan to’ldirilgan va germetik tiqin 2 bilan yopilgan. gilza ichida surma bilan legirlangan germaniy 3 ning monokristali joylashgan. kristall 4 ga oltin o’tkazgich yopishtirilgan bo’lib, ularga platina quloqchalari 5 kavsharlangan. kristall …

’tishi kerak. bunda joul-lents qonuniga ko’ra issiqlik ajralib, u termometrni o’lchanayotgan muhit tempraturasiga qaraganda yuqoriroq haroratgacha qizdiradi. qarshilik termometrlarining kamchiligi – qushimcha tok manbaining zarurligidir. termometrlarning va boshqa qarshilik o’zgartkichlarning qarshiligini o’lchash uchun: logometrlar, ko’prik sxemalari (muvozanatlashtirilgan va muvozanatlashtirilmagan) va kompensatsion usullardan foydalaniladi. 4. logometrlar magnitoelektrik logometr, ko’pincha, qarshilik termometrlari bilan birgalikda haroratni o’lchash uchun qo’llaniladi. logometrning ishlash prinsipi ikki elektr zanjiridagi toklar nisbatini o’lchashga asoslangan. zanjirlardan biriga qarshilik termometri, ikkinchisiga o’zgarmas qarshilik ulangan. 5 – rasmda logometrning sxemasi keltirilgan. u uzaro va strelka 3 bilan bikr qilib maxkamlangan ikkita 1 va 2 ramachalardan iborat. bu ramachalar esa doimiy magnit qutb uchliklari 4 va 5 bilan uzak orasidagi xavo tirqishida joylashtirilgan. markazdan qutb uchliklari chetlariga qarab xavo tirqishi kamayadi va mos ravishda markazdan qutb uchliklari chetlariga qarab tirqishda magnit induksiyasi usadi. logometrning ikkala ramachisi bitta o’zgarmas tok manbai e dan ta‘minlanadi, ular aylanuvchi momentlari bir – biriga qarshi yo’naladigan qilib …
