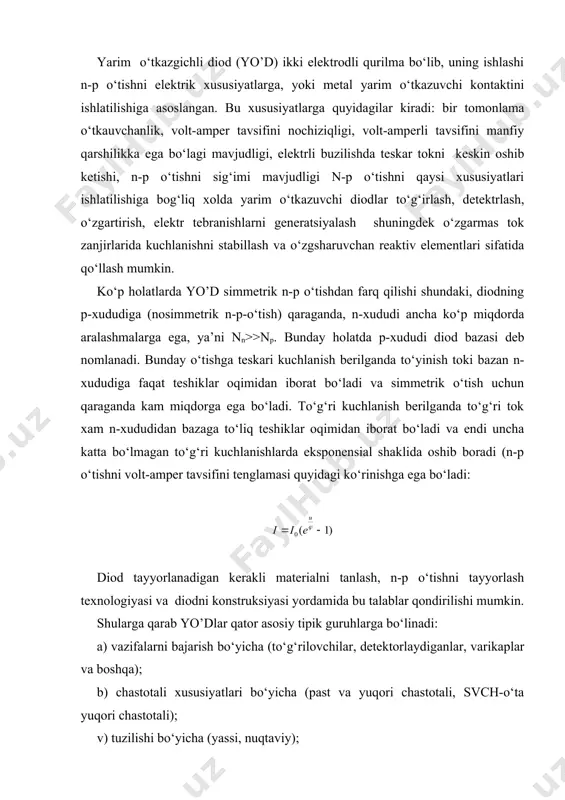

1403777188_46894.doc ) 1 ( 0 - = j u e i i p tes . buz buz buz i u r ¶ ¶ - = - oddiy yarim o‘tkazgichli elementlar oddiy yarim o‘tkazgichli elementlar. yarim o‘tkazgichli diodlar reja: 1. yarim o‘tkazgichli diodlar to‘g‘risida umumiy ma’lumotlar 2. ishlash harorat oralig‘i 3. ruxsat etilgan to‘g‘rilangan tok – i r.e 4. yuqori chastotali yarim o‘tkazuvchi diodlar 5. tunel diodlar yarim o‘tkazgichli diod (yo’d) ikki elektrodli qurilma bo‘lib, uning ishlashi n-p o‘tishni elektrik xususiyatlarga, yoki metal yarim o‘tkazuvchi kontaktini ishlatilishiga asoslangan. bu xususiyatlarga quyidagilar kiradi: bir tomonlama o‘tkauvchanlik, volt-amper tavsifini nochiziqligi, volt-amperli tavsifini manfiy qarshilikka ega bo‘lagi mavjudligi, elektrli buzilishda teskar tokni keskin oshib ketishi, n-p o‘tishni sig‘imi mavjudligi n-p o‘tishni qaysi xususiyatlari ishlatilishiga bog‘liq xolda yarim o‘tkazuvchi diodlar to‘g‘irlash, detektrlash, o‘zgartirish, elektr tebranishlarni generatsiyalash shuningdek o‘zgarmas tok zanjirlarida kuchlanishni stabillash va o‘zgsharuvchan reaktiv elementlari sifatida qo‘llash mumkin. ko‘p holatlarda yo’d simmetrik n-p o‘tishdan …

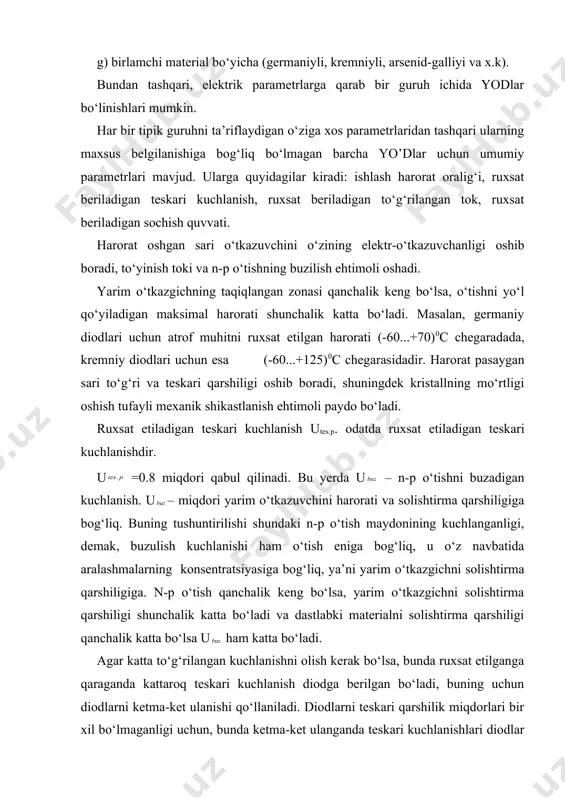

ik guruhlarga bo‘linadi: a) vazifalarni bajarish bo‘yicha (to‘g‘rilovchilar, detektorlaydiganlar, varikaplar va boshqa); b) chastotali xususiyatlari bo‘yicha (past va yuqori chastotali, svch-o‘ta yuqori chastotali); v) tuzilishi bo‘yicha (yassi, nuqtaviy); g) birlamchi material bo‘yicha (germaniyli, kremniyli, arsenid-galliyi va x.k). bundan tashqari, elektrik parametrlarga qarab bir guruh ichida yodlar bo‘linishlari mumkin. har bir tipik guruhni ta’riflaydigan o‘ziga xos parametrlaridan tashqari ularning maxsus belgilanishiga bog‘liq bo‘lmagan barcha yo’dlar uchun umumiy parametrlari mavjud. ularga quyidagilar kiradi: ishlash harorat oralig‘i, ruxsat beriladigan teskari kuchlanish, ruxsat beriladigan to‘g‘rilangan tok, ruxsat beriladigan sochish quvvati. harorat oshgan sari o‘tkazuvchini o‘zining elektr-o‘tkazuvchanligi oshib boradi, to‘yinish toki va n-p o‘tishning buzilish ehtimoli oshadi. yarim o‘tkazgichning taqiqlangan zonasi qanchalik keng bo‘lsa, o‘tishni yo‘l qo‘yiladigan maksimal harorati shunchalik katta bo‘ladi. masalan, germaniy diodlari uchun atrof muhitni ruxsat etilgan harorati (-60...+70)0c chegaradada, kremniy diodlari uchun esa (-60...+125)0с chegarasidadir. harorat pasaygan sari to‘g‘ri va teskari qarshiligi oshib boradi, shuningdek kristallning mo‘rtligi oshish tufayli mexanik shikastlanish …

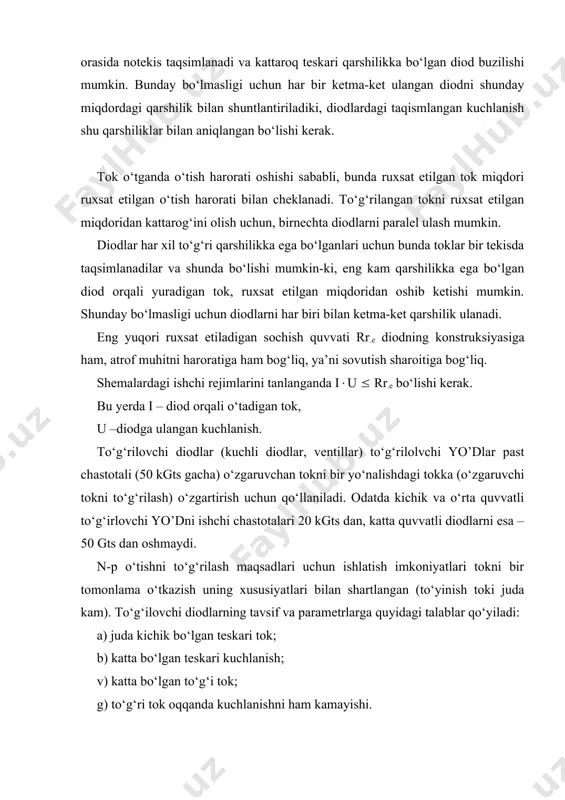

k katta bo‘lsa u ham katta bo‘ladi. agar katta to‘g‘rilangan kuchlanishni olish kerak bo‘lsa, bunda ruxsat etilganga qaraganda kattaroq teskari kuchlanish diodga berilgan bo‘ladi, buning uchun diodlarni ketma-ket ulanishi qo‘llaniladi. diodlarni teskari qarshilik miqdorlari bir xil bo‘lmaganligi uchun, bunda ketma-ket ulanganda teskari kuchlanishlari diodlar orasida notekis taqsimlanadi va kattaroq teskari qarshilikka bo‘lgan diod buzilishi mumkin. bunday bo‘lmasligi uchun har bir ketma-ket ulangan diodni shunday miqdordagi qarshilik bilan shuntlantiriladiki, diodlardagi taqismlangan kuchlanish shu qarshiliklar bilan aniqlangan bo‘lishi kerak. tok o‘tganda o‘tish harorati oshishi sababli, bunda ruxsat etilgan tok miqdori ruxsat etilgan o‘tish harorati bilan cheklanadi. to‘g‘rilangan tokni ruxsat etilgan miqdoridan kattarog‘ini olish uchun, birnechta diodlarni paralel ulash mumkin. diodlar har xil to‘g‘ri qarshilikka ega bo‘lganlari uchun bunda toklar bir tekisda taqsimlanadilar va shunda bo‘lishi mumkin-ki, eng kam qarshilikka ega bo‘lgan diod orqali yuradigan tok, ruxsat etilgan miqdoridan oshib ketishi mumkin. shunday bo‘lmasligi uchun diodlarni har biri bilan ketma-ket qarshilik ulanadi. eng …

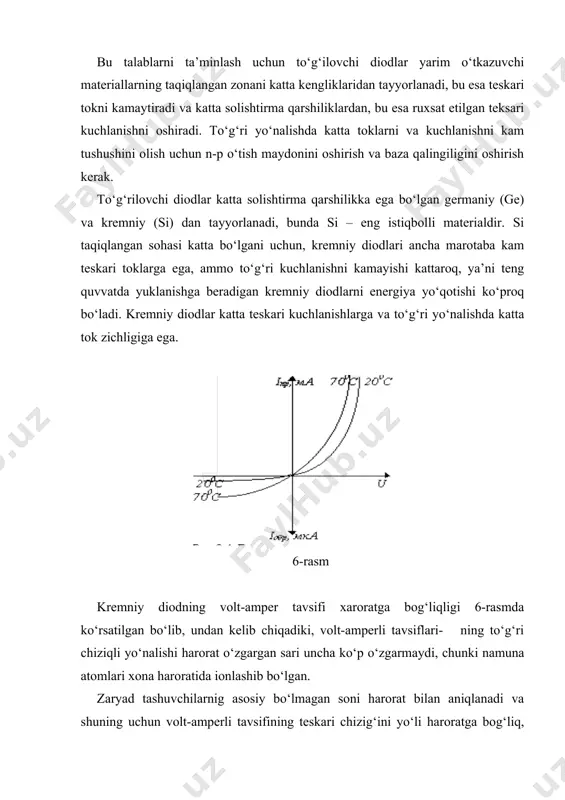

toki juda kam). to‘g‘ilovchi diodlarning tavsif va parametrlarga quyidagi talablar qo‘yiladi: a) juda kichik bo‘lgan teskari tok; b) katta bo‘lgan teskari kuchlanish; v) katta bo‘lgan to‘g‘i tok; g) to‘g‘ri tok oqqanda kuchlanishni ham kamayishi. bu talablarni ta’minlash uchun to‘g‘ilovchi diodlar yarim o‘tkazuvchi materiallarning taqiqlangan zonani katta kengliklaridan tayyorlanadi, bu esa teskari tokni kamaytiradi va katta solishtirma qarshiliklardan, bu esa ruxsat etilgan teksari kuchlanishni oshiradi. to‘g‘ri yo‘nalishda katta toklarni va kuchlanishni kam tushushini olish uchun n-p o‘tish maydonini oshirish va baza qalingiligini oshirish kerak. to‘g‘rilovchi diodlar katta solishtirma qarshilikka ega bo‘lgan germaniy (ge) va kremniy (si) dan tayyorlanadi, bunda si – eng istiqbolli materialdir. si taqiqlangan sohasi katta bo‘lgani uchun, kremniy diodlari ancha marotaba kam teskari toklarga ega, ammo to‘g‘ri kuchlanishni kamayishi kattaroq, ya’ni teng quvvatda yuklanishga beradigan kremniy diodlarni energiya yo‘qotishi ko‘proq bo‘ladi. kremniy diodlar katta teskari kuchlanishlarga va to‘g‘ri yo‘nalishda katta tok zichligiga ega. 6-rasm kremniy diodning volt-amper tavsifi …

i kamayadi va zaryad tashuvchi valentli bog‘lamlarni ionzatsiyalashda yetarli energiyani olishi uchun maydon kuchlanganligini oshirish kerak, ya’ni n-p o‘tishga berilgan teskari kuchlanishni oshirish kerak. issiqlik hisobiga uzulganda harorat oshgan sari u3 kamayadi. haroratni ma’lum bir oralig‘ida germaniy diodlari uchun buzilish ko‘pincha issiqlikdan bo‘ladi (ge ta’qiqlangan zonasini eni uncha katta emas), kremniy diodlari uchun esa – elektrdan bo‘ladi. bu u3 miqdorini belgilangan xaroratda aniqlaydi. xona haroratida germaniy diodlari uchun u3 400в dan oshmaydi, kremniy diodlari uchun esa – 1500 v. to‘g‘rilovchi diodlarga o‘xshab, yuqori chastotali yo’d larda ham n-p o‘tishning nosimmetrik o‘tkazuvchanligi ishlatiladi. ular to‘g‘rilovchi diodlarga qaraganda ancha yuqori chastotalarda ishlaydi (yuzlab mgs gacha), universal va impulslilarga bo‘linadi. universal yuqori chastotali diodlar tokning bir yo‘nalishdagi yuqori chastotali tebranishlarni olish uchun modulyatsiyalashgan yuqori chastotali tebranishlarni amplitudasi bo‘yicha – chastotali modulyatsiya tebranishlarni (detektorlash) chastotasini o‘zgartirish uchun qo‘llaniladi. impulsli diodlar impulsli shemalarda almashib ulagich elementi sifatida ishlatiladi. yod yuqori chastotada ishlaganda diodning inersiyaligiga sababchi …
