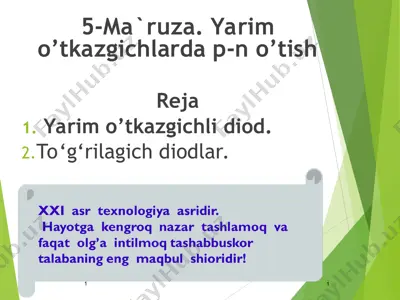

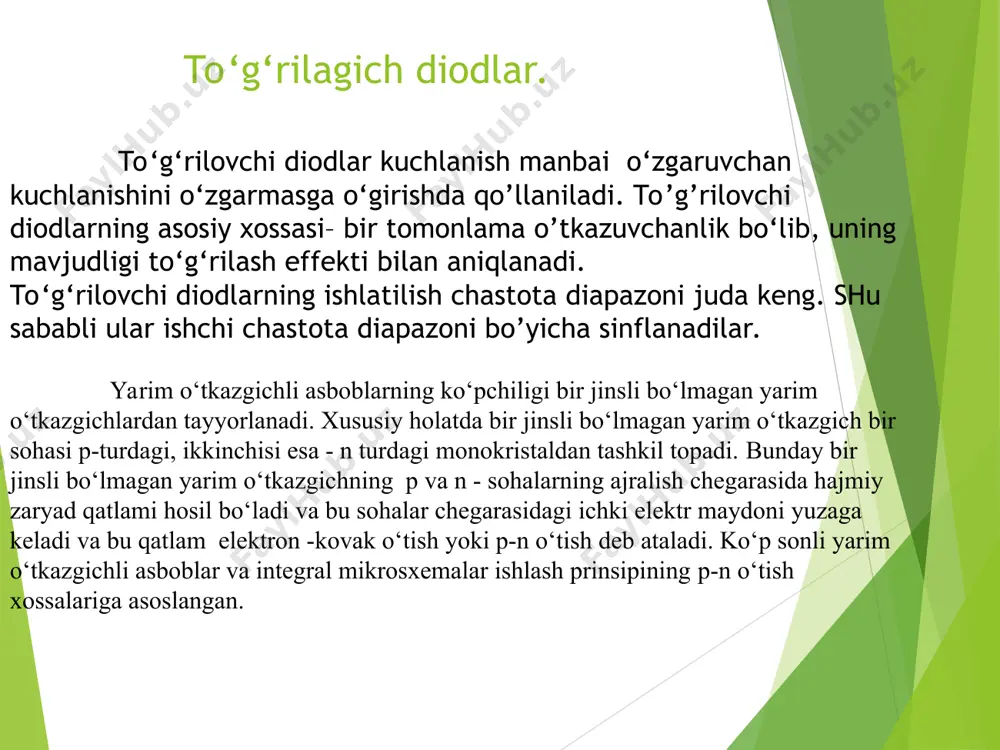

наманган мухандислик педагогика институти информатика факультети информатика ва ат кафедраси 1 * 5-ma`ruza. yarim o’tkazgichlarda p-n o’tish reja yarim o’tkazgichli diod. to‘g‘rilagich diodlar. to‘g‘rilovchi diodlar kuchlanish manbai o‘zgaruvchan kuchlanishini o‘zgarmasga o‘girishda qo’llaniladi. to’g’rilovchi diodlarning asosiy xossasi– bir tomonlama o’tkazuvchanlik bo‘lib, uning mavjudligi to‘g‘rilash effekti bilan aniqlanadi. to‘g‘rilovchi diodlarning ishlatilish chastota diapazoni juda keng. shu sababli ular ishchi chastota diapazoni bo’yicha sinflanadilar. yarim o‘tkazgichli asboblarning ko‘pchiligi bir jinsli bo‘lmagan yarim o‘tkazgichlardan tayyorlanadi. xususiy holatda bir jinsli bo‘lmagan yarim o‘tkazgich bir sohasi p-turdagi, ikkinchisi esa - n turdagi monokristaldan tashkil topadi. bunday bir jinsli bo‘lmagan yarim o‘tkazgichning p va n - sohalarning ajralish chegarasida hajmiy zaryad qatlami hosil bo‘ladi va bu sohalar chegarasidagi ichki elektr maydoni yuzaga keladi va bu qatlam elektron -kovak o‘tish yoki p-n o‘tish deb ataladi. ko‘p sonli yarim o‘tkazgichli asboblar va integral mikrosxemalar ishlash prinsipining p-n o‘tish xossalariga asoslangan. to‘g‘rilagich diodlar. past chastotali to’g’rilovchi diodlar (pch diodlar) sanoat …

2 / 17

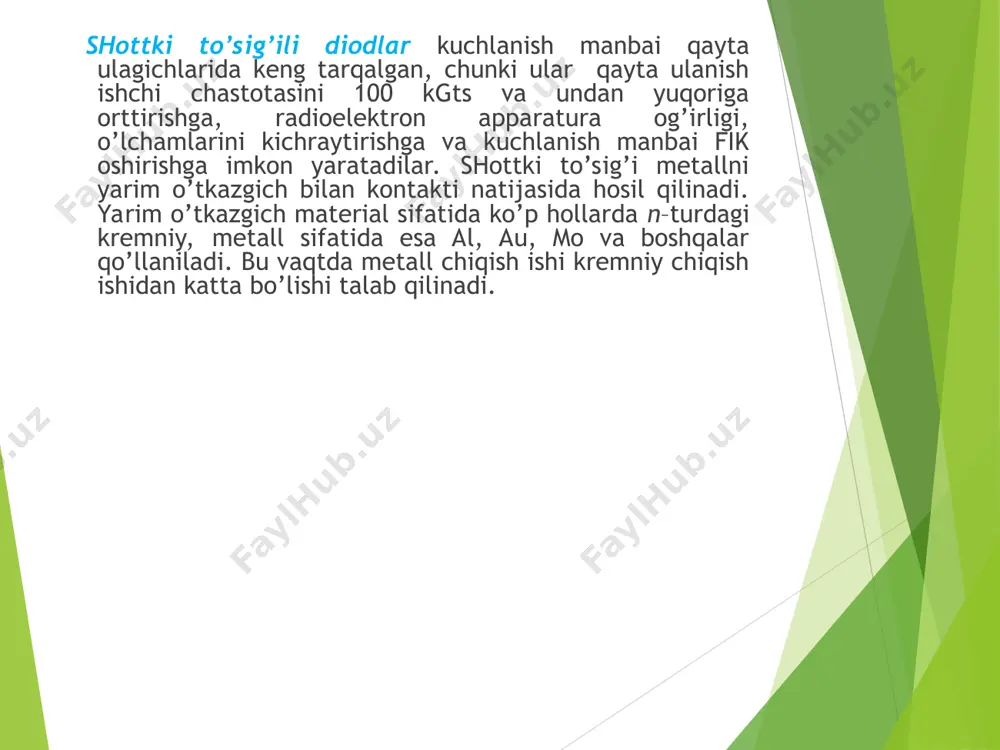

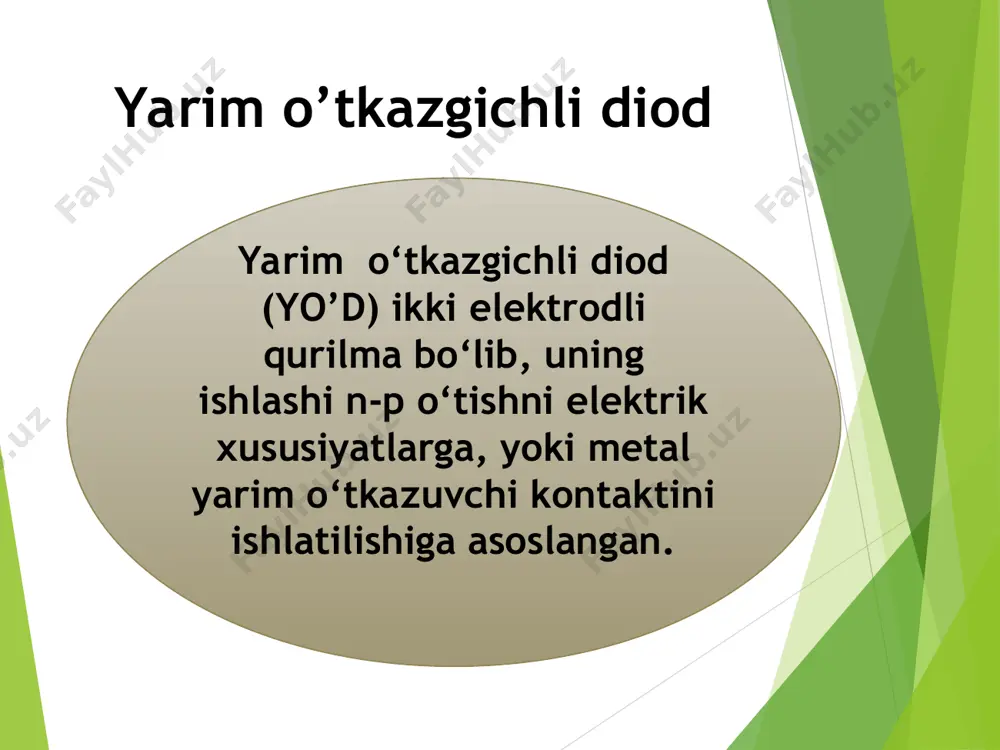

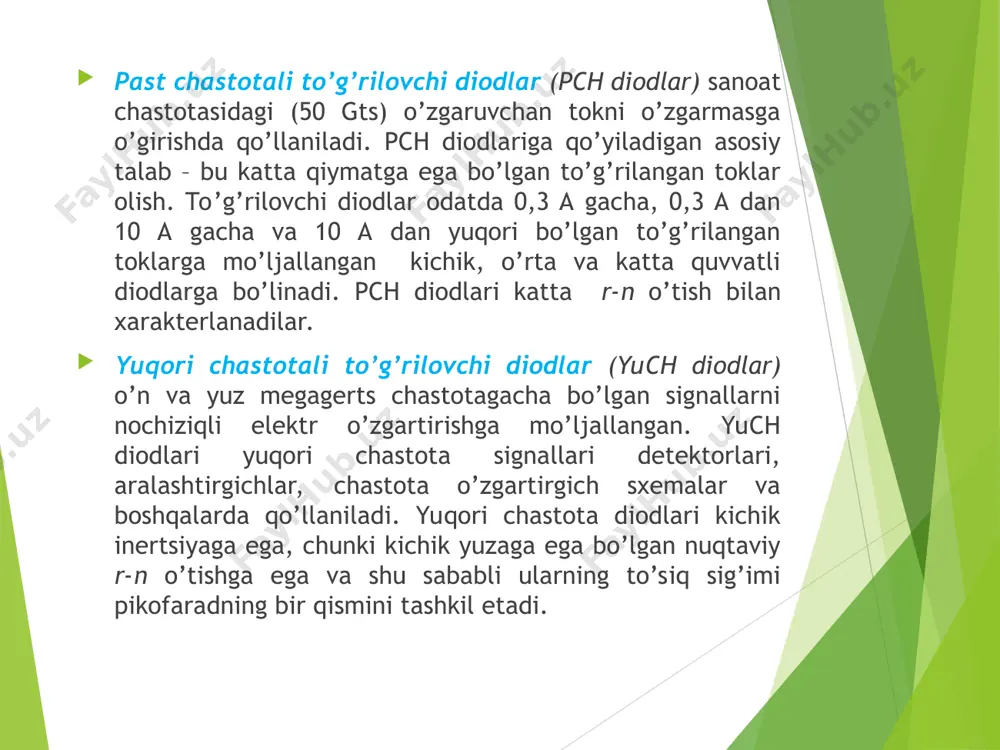

ik inertsiyaga ega, chunki kichik yuzaga ega bo’lgan nuqtaviy r-n o’tishga ega va shu sababli ularning to’siq sig’imi pikofaradning bir qismini tashkil etadi. shottki to’sig’ili diodlar kuchlanish manbai qayta ulagichlarida keng tarqalgan, chunki ular qayta ulanish ishchi chastotasini 100 kgts va undan yuqoriga orttirishga, radioelektron apparatura og’irligi, o’lchamlarini kichraytirishga va kuchlanish manbai fik oshirishga imkon yaratadilar. shottki to’sig’i metallni yarim o’tkazgich bilan kontakti natijasida hosil qilinadi. yarim o’tkazgich material sifatida ko’p hollarda n–turdagi kremniy, metall sifatida esa al, au, mo va boshqalar qo’llaniladi. bu vaqtda metall chiqish ishi kremniy chiqish ishidan katta bo’lishi talab qilinadi. yarim o’tkazgichli diod yarim o‘tkazgichli diod (yo’d) ikki elektrodli qurilma bo‘lib, uning ishlashi n-p o‘tishni elektrik xususiyatlarga, yoki metal yarim o‘tkazuvchi kontaktini ishlatilishiga asoslangan. diod deb odatda bir yoki bir necha elektr o’tishlar va tashqi zanjirga ulanish uchun ikkita chiqishga ega bo’lgan elektr o’zgartirgich asbobga aytiladi. yarim o’tkazgichli diodlar ma’lumotnomalarda radioelektron apparaturalarda qo’llanilish sohalari yoki …

3 / 17

i bo‘yicha (yassi, nuqtaviy); g) birlamchi material bo‘yicha (germaniyli, kremniyli, arsenid-galliyi va x.k). bundan tashqari, elektrik parametrlarga qarab bir guruh ichida yodlar bo‘linishlari mumkin. har bir tipik guruhni ta’riflaydigan o‘ziga xos parametrlaridan tashqari ularning maxsus belgilanishiga bog‘liq bo‘lmagan barcha yo’dlar uchun umumiy parametrlari mavjud. ularga quyidagilar kiradi: ishlash harorat oralig‘i, ruxsat beriladigan teskari kuchlanish, ruxsat beriladigan to‘g‘rilangan tok, ruxsat beriladigan sochish quvvati. yuqori chastotali yarim o‘tkazuvchi diodlar to‘g‘rilovchi diodlarga o‘xshab, yuqori chastotali yo’d larda ham n-p o‘tishning nosimmetrik o‘tkazuvchanligi ishlatiladi. ular to‘g‘rilovchi diodlarga qaraganda ancha yuqori chastotalarda ishlaydi (yuzlab mgs gacha), universal va impulslilarga bo‘linadi. universal yuqori chastotali diodlar tokning bir yo‘nalishdagi yuqori chastotali tebranishlarni olish uchun modulyatsiyalashgan yuqori chastotali tebranishlarni amplitudasi bo‘yicha – chastotali modulyatsiya tebranishlarni (detektorlash) chastotasini o‘zgartirish uchun qo‘llaniladi. impulsli diodlar impulsli shemalarda almashib ulagich elementi sifatida ishlatiladi. yod yuqori chastotada ishlaganda diodning inersiyaligiga sababchi bo‘lib, o‘tish sig‘imi katta rol o‘ynaydi. agar diod to‘g‘rilovchi shemaga ulansa, bunda …

4 / 17

варикап diodlarni markirovkasi olti elementdan iborat bo‘ladi. birinchi element g yoki 1- germaniy asosidagi diod k yoki 2- kremniy asosidagi diod a yoki 3- galliy arsenid asosidagi diod ikkinchi element diodning turini ko‘rsatdi. d - to‘g‘rilagich i - tunelli diod s - stabilitron v - varikap a - yorug‘lik yoki fotodiodlar uchinchi son - diodning xususiyatini aniqlaydi. to‘g‘rilagich diodlarda 1-kam quvvatli ito‘g‘= 0.3 a 2- o‘rta quvvat ito‘g‘< a 3- universal. ish chastotasi = 103 mgs tunelli diodlarda: 1-kuchaytirgichli. 2-generatorli yuqori chastotali diodlar: 1-aralashtirgichli, 2-detektorli. 3- generatorli. stabilitronda uchinchi element quvvatini bildiradi. 4, 5 son- diodlarni ishlab chiqarish tartibini bildiradi (01-99 gacha) 6 element – diodni turlarini aniqlaydi a.v,s....... фойдаланилган адабиётлар с.к.ғаниев. электрон ҳисоблаш машиналари ва системалари.тошкент. ўқитувчи. 1990 й. к.а.нешумова. электронные вычислительные машины и системы. москва. высшая школа. 1989 г. в.соловьев. схемотехника эвм. москва высшая школа. 1990 г. www.informica.ru www.educentral.ru e’tiboringiz uchun rahmat!
