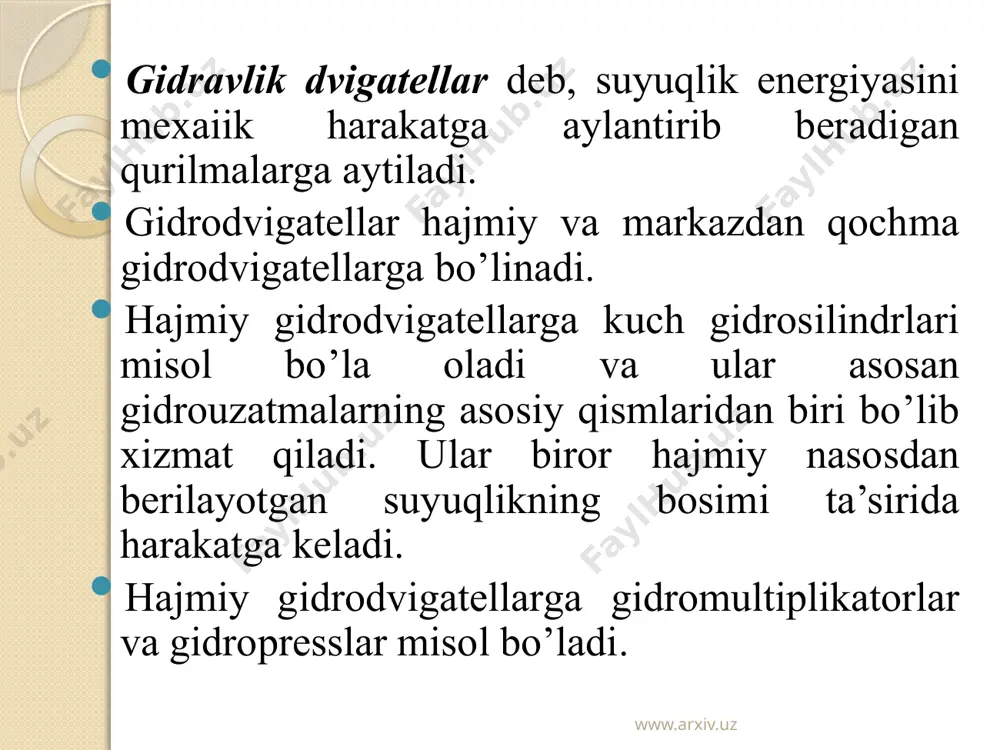

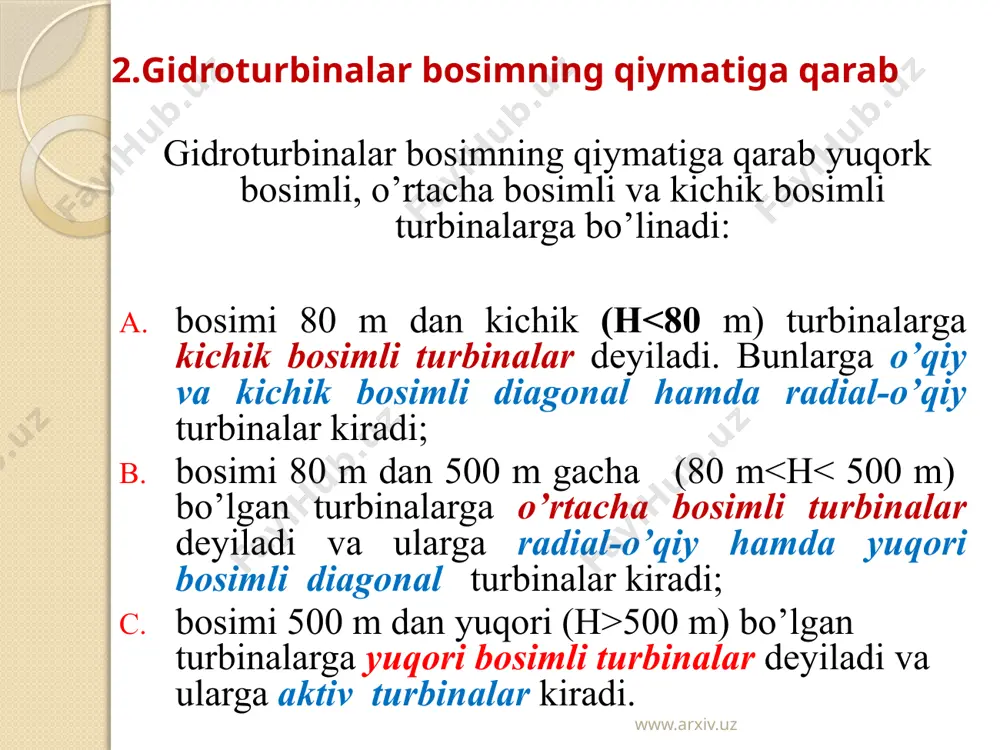

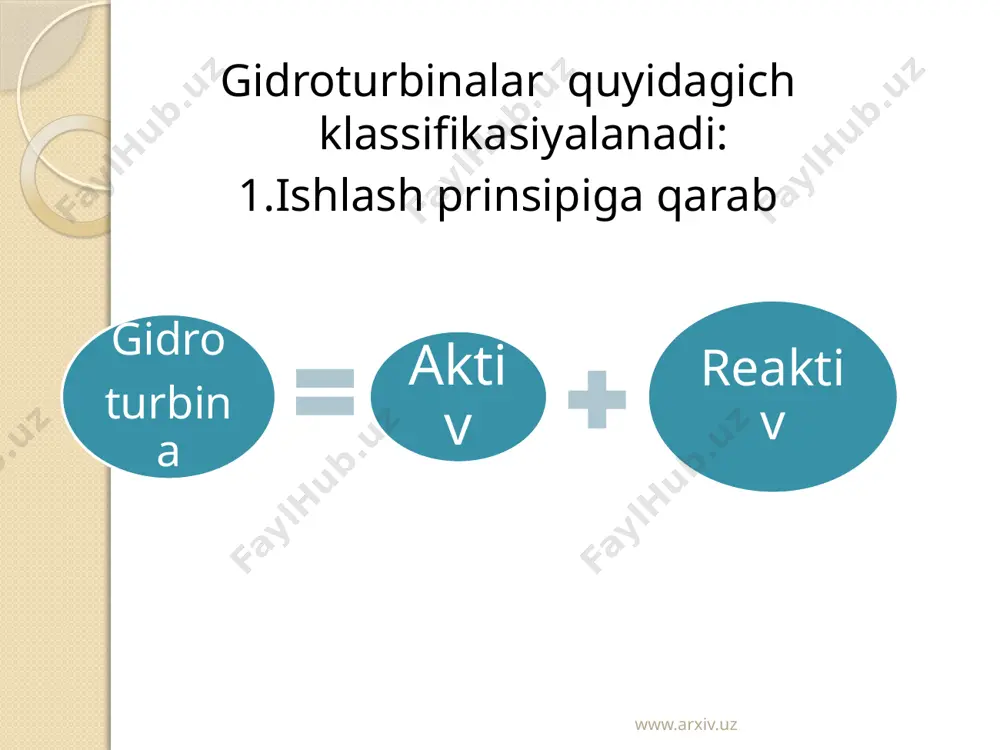

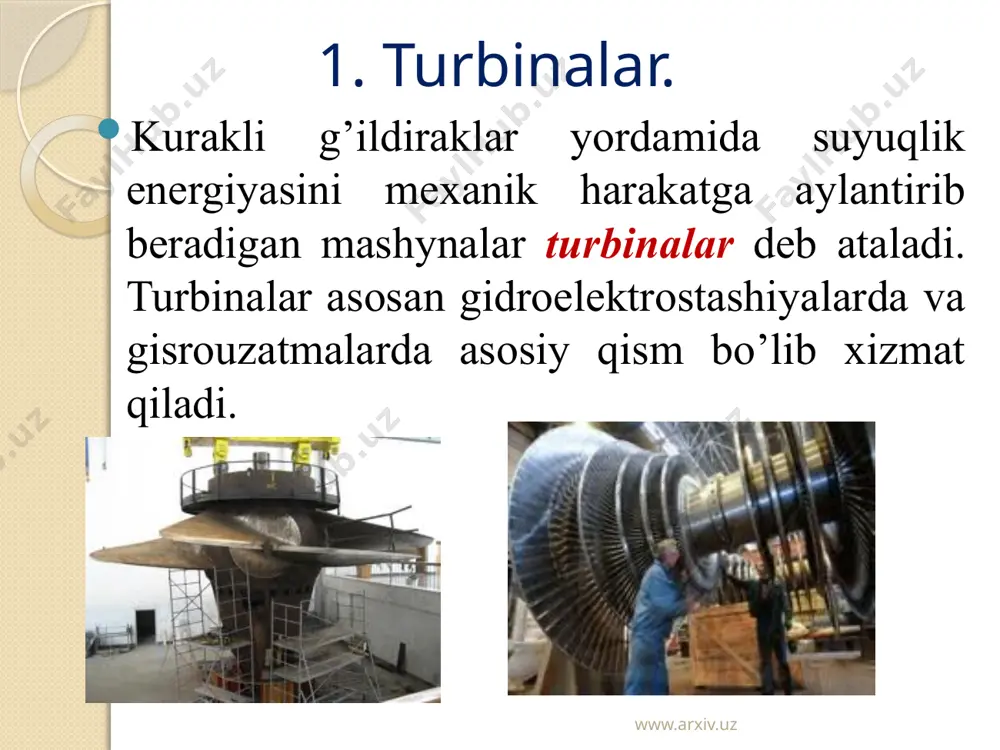

1425525022_60443.pptx /docprops/thumbnail.jpeg oldingi o’tilgan mavzular bo’yicha savollar: gidravlik dvigatellar reja: gidravlik dvigatellarning turlari turbinalarning yartlish tarixi aktiv turbinalar reaktiv turbinalar turbinalarning asosiy harakteristikalari www.arxiv.uz gidravlik dvigatellar deb, suyuqlik energiyasini mexaiik harakatga aylantirib beradigan qurilmalarga aytiladi. gidrodvigatellar hajmiy va markazdan qochma gidrodvigatellarga bo’linadi. hajmiy gidrodvigatellarga kuch gidrosilindrlari misol bo’la oladi va ular asosan gidrouzatmalarning asosiy qismlaridan biri bo’lib xizmat qiladi. ular biror hajmiy nasosdan berilayotgan suyuqlikning bosimi ta’sirida harakatga keladi. hajmiy gidrodvigatellarga gidromultiplikatorlar va gidropresslar misol bo’ladi. www.arxiv.uz 1. turbinalar. kurakli g’ildiraklar yordamida suyuqlik energiyasini mexanik harakatga aylantirib beradigan mashynalar turbinalar deb ataladi. turbinalar asosan gidroelektrostashiyalarda va gisrouzatmalarda asosiy qism bo’lib xizmat qiladi. www.arxiv.uz gidroturbinalar quyidagich klassifikasiyalanadi: 1.ishlash prinsipiga qarab www.arxiv.uz gidro turbina aktiv reaktiv 2.gidroturbinalar bosimning qiymatiga qarab gidroturbinalar bosimning qiymatiga qarab yuqork bosimli, o’rtacha bosimli va kichik bosimli turbinalarga bo’linadi: bosimi 80 m dan kichik (h 500 m) bo’lgan turbinalarga yuqori bosimli turbinalar deyiladi va ularga aktiv turbinalar kiradi. …

lgan hollarda qo’llaniladi. www.arxiv.uz radial-o’qiy turbinalarda oqimcha yo’naltiruvchi apparatdan g’ildirak o’qiga tik yo’nalishda chiqib, ish gildiragida o’z yo’nali-shini 90°ga o’zgartiradi va g’ildirakdan chiqib, so’rish trubasiga kirishda o’q yo’nalishida harakat qiladi. bunday turbinalar bosim 50... 700 m bo’lgan hollarda qo’llaniladi. www.arxiv.uz oqimchali turbinalarda esa oqimcha turbina g’ildiragining cho’michiga eng ko’p reaktiv kuch beradigan qilib yo’naltirilgan bo’ladi. bu turbinalar bosim 400... 1700 m bo’lgan hollarda qo’llaniladi. turli turbinalarning bosimi uchun yuqorida ko’rsatilgan chegaralar shartli bo’lib, bosimning kamayishi yoki ko’payish tomonga o’zgarib turish hollari uchrashi mumkin. www.arxiv.uz 4. turbinalar konstruktiv belgilariga qarab to’rt turga bo’linadi: 1) radial-o’qiy; 2) propellerli; 3) burilma kurakli; 4) cho’michli. www.arxiv.uz aktiv turbinalar aktiv turbinalar xix asrda qo’llanila boshlagan, bu turbinalarning ishlash prinsipi gidravlik oqimchalarning turbina ish g’ildiragi cho’michlariga ta’sir qilishiga asoslangan bo’lib, ularni oqimchali turbinalar deb ham atash mumkin. ularda oqimchaning kinetik energiyasi cho’michga va u orqali ish g’ildiragiga beriladi. aktiv turbnnalarda ish g’ildiragi kuraklarning hammasi emas, balki …

h g’ldiragi atrofiga kovsh (cho’mich) o’rnatilgan diskdan iborat. suv ish g’ildiragiga yo’naltiruvchi apparat vazifasini baja-ruvchi va torayib boruvchi naycha shaklida ishlangan soplo yordamida beriladi. soploda truba orqali kelgan suvning barcha energiyasi (yo’sotilgan energiyadan tashkari) kinetik energiyaga aylanadi. turbinaning konstruktiv tuzilishi va quvvatiga qarab, soplo bittadan to’rttagacha bo’ladi. bunday turbinaning quvvati 50 ming kvt gacha etadi. www.arxiv.uz soplolarda o’rnatilgan igna uning o’qi bo’yicha harakat qiladi. igna xarakat qilganda soplodan chiqishdagi kesim o’zgaradi, natijada soplodan chiqayotgan suvning sarfi o’zgaradi. shu yo’l bilan cho’michli turbinalarda quvvat o’zgartiriladi. ignaning eng ko’p chiqarilgan holatida soploning chiqish yo’li butunlay to’silib qoladi va turbina to’xtaydy. cho’michlarning o’rtasida do’nglik bo’lib, u suvni ikki qismga ajratadi. bu ajralgan ikki oqimning har biri cho’michning chetiga eng kichik tezlikda kelib, tushib ketadi. natijada suvning kinetik energiyasi ish g’ildiragini aylantiruvchi mexanik energiyasiga aylanadi. cho’michlar diskning aylanasi bo’yicha bir tekns joylashganligi uchun ish g’ildiragi aylanganda cho’michlar okimchani galma-galdan qabul qiladi. www.arxiv.uz reaktiv turbinalar …

ish g’ildnragini o’rab turuvchi, yo’naltiruvchi apparatdan chiqib, g’ildirak kuraklari oralig’i orqali so’rish trubasiga o’tadi. bunda yo’naltnruvchi apparatdan chiqishdagi va so’rish trubasiga kirishdagi bosimlar farqi ta’sirida g’ildiraklar orasida harakatlanayotgan suvning tezligi ortib boradi. suvning bunday tezlanishli harakati ish g’ildiragi kuraklarida reaktiv kuch hosil qiladi. bu kuch ta’sirida ish g’ildiragi aylanma harakat qiladi. yo’naltiruvchi apparat kuraklarinyng holatini o’zgartirib, turbinaning ishlash rejimini o’zgartirish va hatto turbipaga kelayotgan suvni butunlay to’xtatib qo’yish mumkin. www.arxiv.uz reaktiv turbinalar radial-o’qiy, propellerli, burilma-kurakli turbinalarga bo’linadi. 2-rasmda radial-o’qiy turbinaning sxemasi keltirilgan bo’lib, uning ish g’ildiragi spiral truba va yo’naltiruvchi apparatning o’rtasnga o’rnatilgan bo’ladi. bu turbinaning ish g’ildiragi aylana bo’yicha bir tekis joylashgan va burilma shaklida bo’lgan bir qancha kuraklardan tashkil topgan. kuraklar halqalarga o’rnatilgan bo’ladi. kuraklarning soni 12 dan 20 gacha bo’ladi (ko’p hollarda 14 — 15 kurak bo’ladi). turbina valiga generatorning vali maxkamlangam bo’ladi. suv ish g’ildiragiga avval kameradan, so’ngra yo’naltiruvchi apparat kuraklari orasidan o’tib keladi va ishchi …

imi (to’g’ondan keyingi havza) quyi b’ef deyiladi. suv yuqori b’efdan truba orqali turbina bo’limiga kiradi va turbinani aylantirib, so’rish trubasi orqali quyi b’efga tushadi. www.arxiv.uz turbinalarni hisoblash va tanlab olishda bosim n, quvvat n va foydali ish koeffisienti asosiy parametrlar bo’lib hisoblanadi. turbinaning ish bosimi quyidagi formula yordamida hisoblanadi: bu erda hst = z1 — z2—ta’minlovchi va qabul qiluvchi suv sig’imlari sathlarining ayirmasi; v1 -v 2 sistemaga kirish va chiqishdagi tezliklar; h12—suv keltiruvchi va so’rish trubalari hamda mahalliy qarshilnklarda yo’qotilgan bosim. hisoblash ishini osonlashtirish uchun quyidagi formuladan foydalanish mumkis: suv okimining quvvati quyidagi formula yordamida hisoblanadi gidroelektrsstangnyaning quvvati esa quyidagicha hisoblanadi: www.arxiv.uz nazorat savollar: gidravlik dvigatellar nech turga bo’linadi? turbinaga ta’rif bering. turbinalar qanday turlarga bo’linadi? qanday turbinalarga aktiv turbinalar deyiladi? reaktiv turbinalar aktiv turbinalardan nimasi bian farq qiladi? turbinalar qaysi kattaliklar asosida hisoblanadi? www.arxiv.uz mustaqil ta’lim uchun mavzular: turbinalarni rostlash prinsplari. www.arxiv.uz image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg …
