электр занжирининг асосий қонунлари. электр занжиридаги қаршиликларни улаш схемалари

PPT 195,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

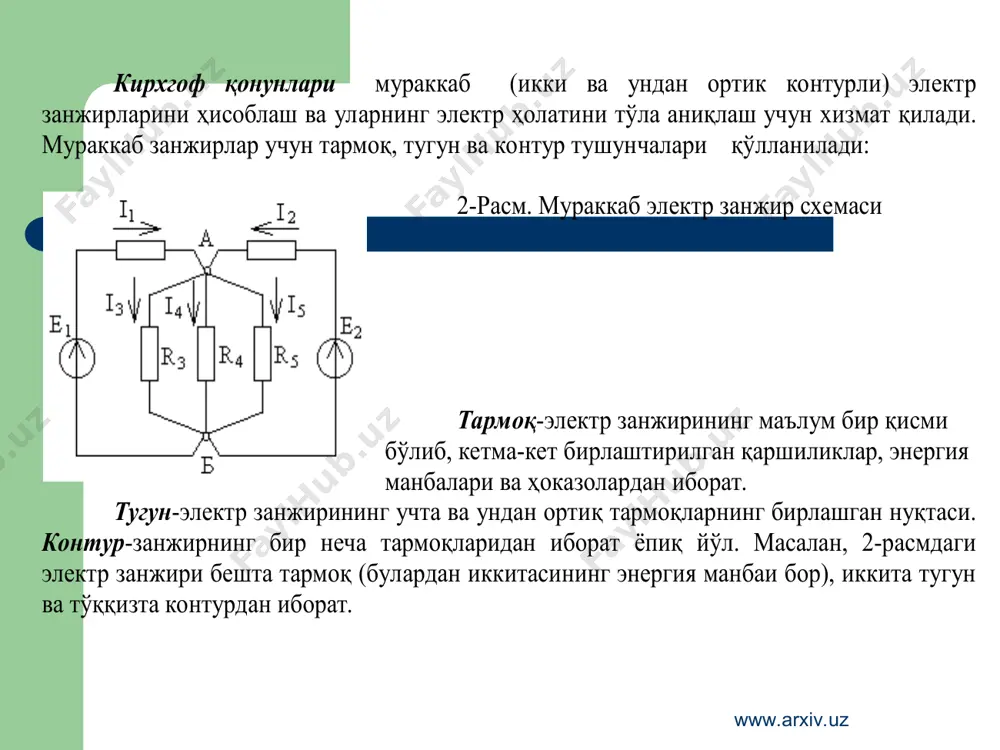

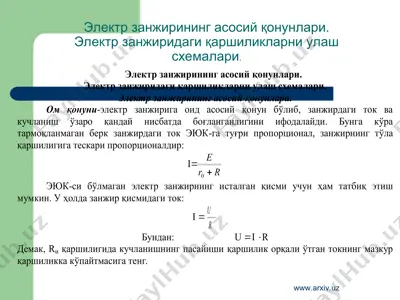

1425469386_60440.ppt электр занжирининг асосий қонунлари. электр занжиридаги қаршиликларни улаш схемал ари. электр занжирининг асосий қонунлари. ом қонуни-электр занжирига оид асосий қонун бўлиб, занжирдаги ток ва кучланиш ўзаро қандай нисбатда боғланганлигини ифодалайди. бунга кўра тармоқланмаган берк занжирдаги ток эюк -га туғри пропорционал, занжирнинг т ўла қаршилигига тескари пропорциона лдир: i rr е  0 эюк-си бўлмаган электр занжирнинг и сталган қисми учун ҳам татбиқ этиш мумкин. у ҳолда занжир қисмидаги ток: i  r u бундан: u  i  r демак, r н қаршилигида кучланишнинг пасайиши қаршилик орқали ўтган токнинг мазкур қаршиликка кўпайтмасига тенг. кирхгоф қонунлари мураккаб (икки ва ундан ортик контурли) эл ектр занжирларини ҳисоблаш ва уларнинг электр ҳолатини тўла аниқлаш учун хизмат қилади. мураккаб занжирлар учун тармо қ, тугун ва контур тушунчал ари қўлланилади: 2-расм. мураккаб электр занжир схем аси тармоқ-электр занжирининг маълум бир қисми бўлиб, кетма-кет бирлаштирилган қаршиликлар, энергия манбалари ва ҳоказолардан иборат. тугун-электр занжирининг учта ва …

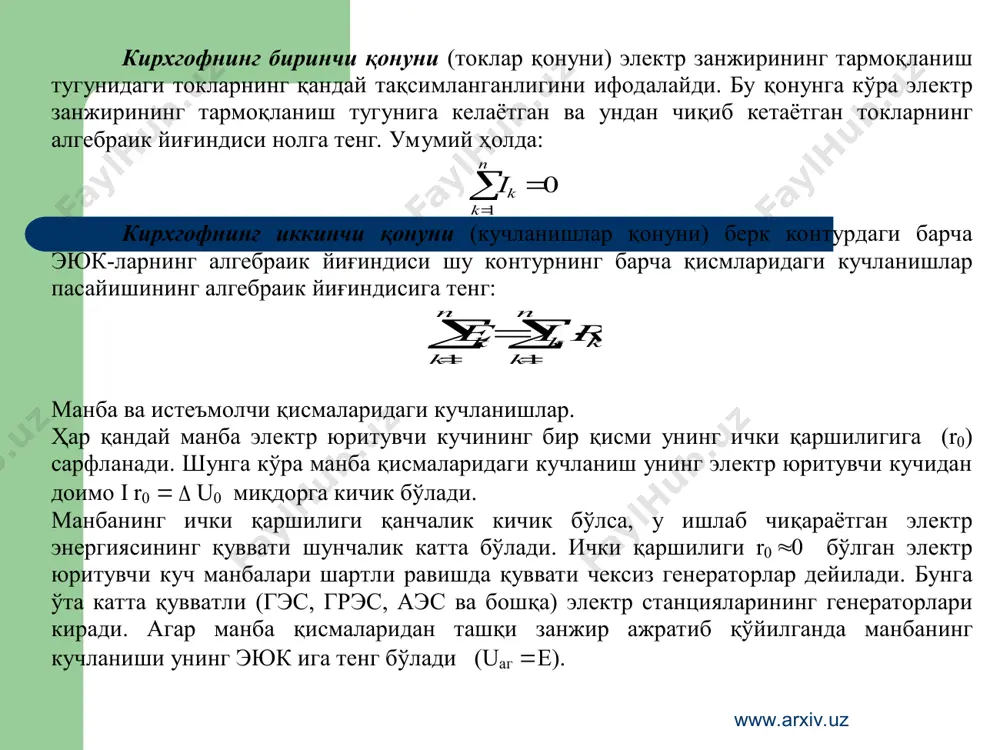

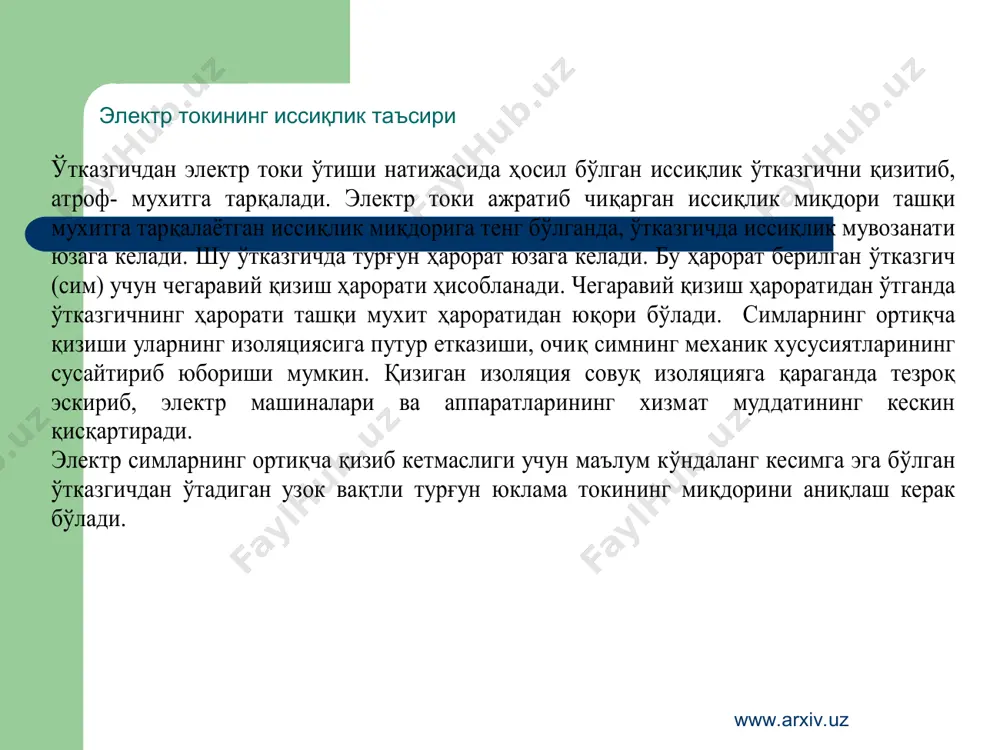

а манба қисмаларидаги кучланиш унинг электр юритувчи кучидан доимо i r 0   u 0 миқдорга кичик бўлади. манбанинг ички қаршилиги қанчалик кичик бўлса, у ишлаб чиқараётган электр энергиясининг қуввати шунчалик катта бўлади. ички қаршилиги r 0  0 бўлган электр юритувчи куч манбалари шартли равишда қуввати чексиз генераторлар дейилади. бунга ўта катта қувватли (гэс, грэс, аэс ва бошқа) электр станцияларининг генераторлари киради. агар манба қисмаларидан ташқи занжир ажратиб қўйилганда манбанинг кучланиши унинг эюк ига тенг б ўлади (u аг  е). ўтказгичдан электр токи ўтиши натижасида ҳосил бўлган иссиқлик ўтказгични қизитиб, атроф- мухитга тарқалади. электр токи ажратиб чи қарган иссиқлик миқдори ташқи мухитга тарқалаётган иссиқлик миқдорига тенг бўлганда, ўтказгичда иссиқлик мувозанати юзага келади. шу ўтказгичда турғун ҳарорат юзага келади. бу ҳарорат берилган ўтказгич (сим) учун чегаравий қизиш ҳарорати ҳисобланади. чегаравий қизиш ҳароратидан ўтганда ўтказгичнинг ҳарорати ташқи мухит ҳароратидан юқори бўлади. симларнинг орти қча қизиши уларнинг изоляциясига путур етказиши, …

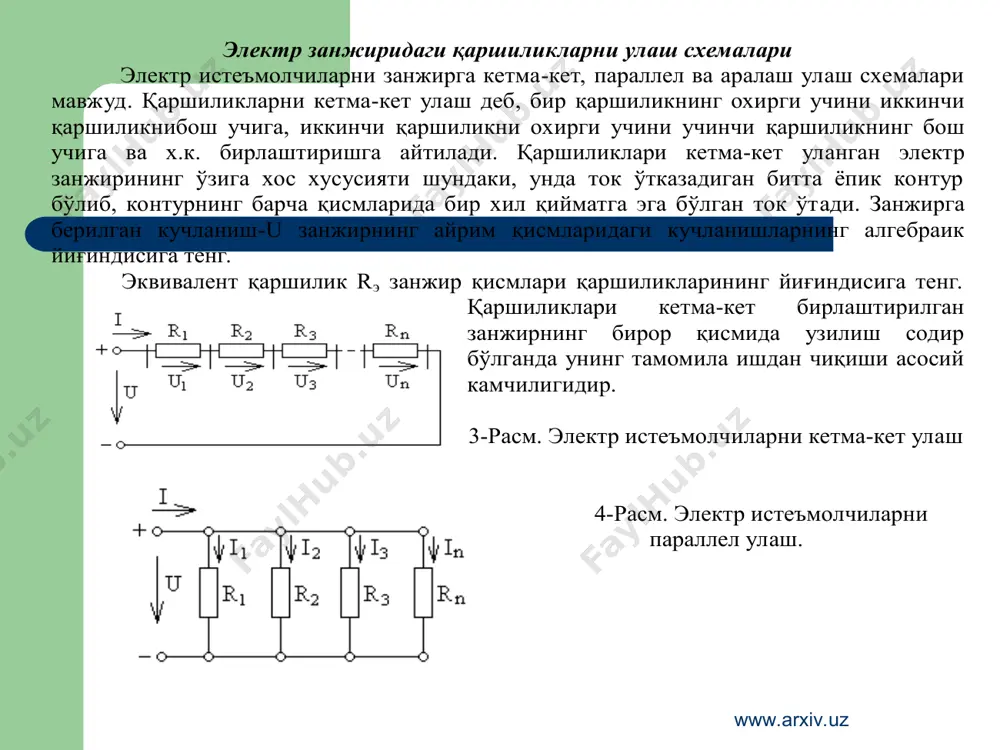

н кучланиш-u занжирнинг айрим қисмларидаги кучланишларнинг алгебраик йиғиндисига тенг. эквивалент қаршилик r э занжир қисмлари қаршиликларининг йиғиндисига тенг. қаршиликлари кетма -кет бирлаштирилган занжирнинг бирор қисмида узилиш содир бўлганда унинг тамомила ишдан чиқиши асосий камчилигидир. 3-расм. электр истеъмолч иларни кетма-кет улаш 4-расм. электр истеъмолчиларни параллел улаш. қаршиликларни параллел улаш деб, r 1 , r 2 , r 3 … қаршиликларнинг бош учларини бир тугунга ва ана шу қаршиликларнинг охирги учларини иккинчи тугу нга бирлаштиришга айтилади. қаршиликлари параллел уланган электр занжирининг ўзига ҳос хусусияти занжирга ула нган барча қаршиликлар қисмаларидаги кучланишнинг бир хил қийматга эга бўлишидир. ҳар бир қаршиликлар бош учларининг уланиш нуқталарига келувчи ток шу нуқталардан тарқалувчи i 1 , i 2 , i 3 –токларнинг йиғиндисига тенг. i  i 1  i 2  i 3 …i n қаршиликлари параллел уланган занжирнинг асосий афзаллиги шундаки, бундай занжирнинг бирон тармоғида узилиш содир бў лганда қолган тармоқлар меёрда ишлайверади. шунинг уч …

электр занжирининг асосий қонунлари. электр занжиридаги қаршиликларни улаш схемалари - Page 4

электр занжирининг асосий қонунлари. электр занжиридаги қаршиликларни улаш схемалари - Page 5
