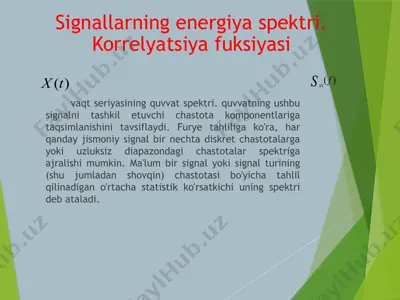

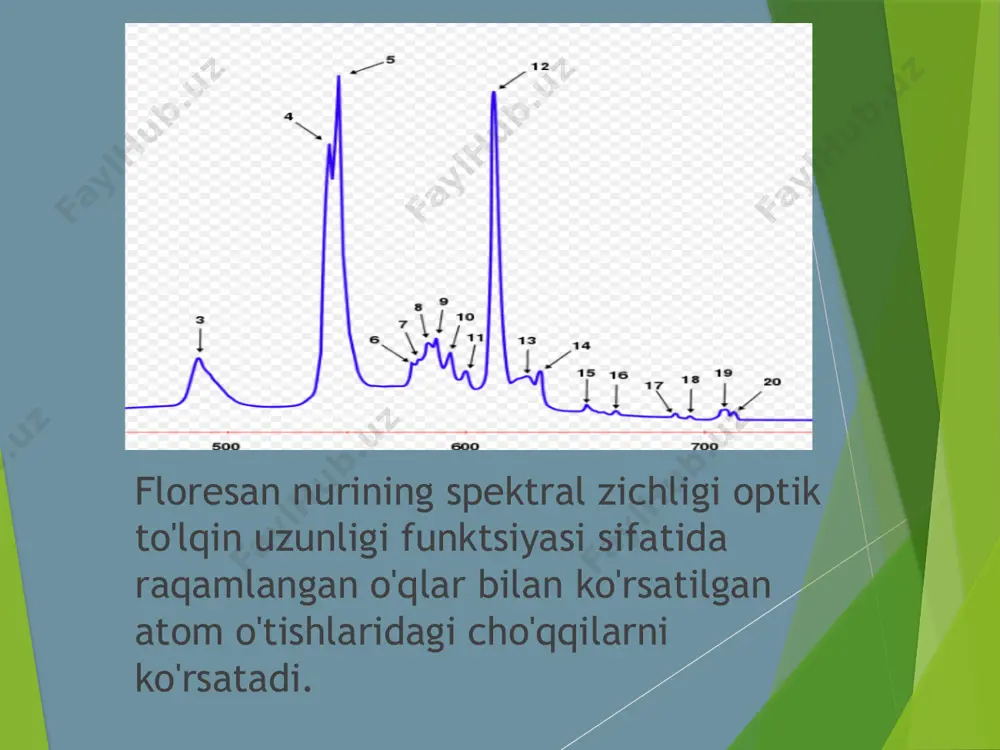

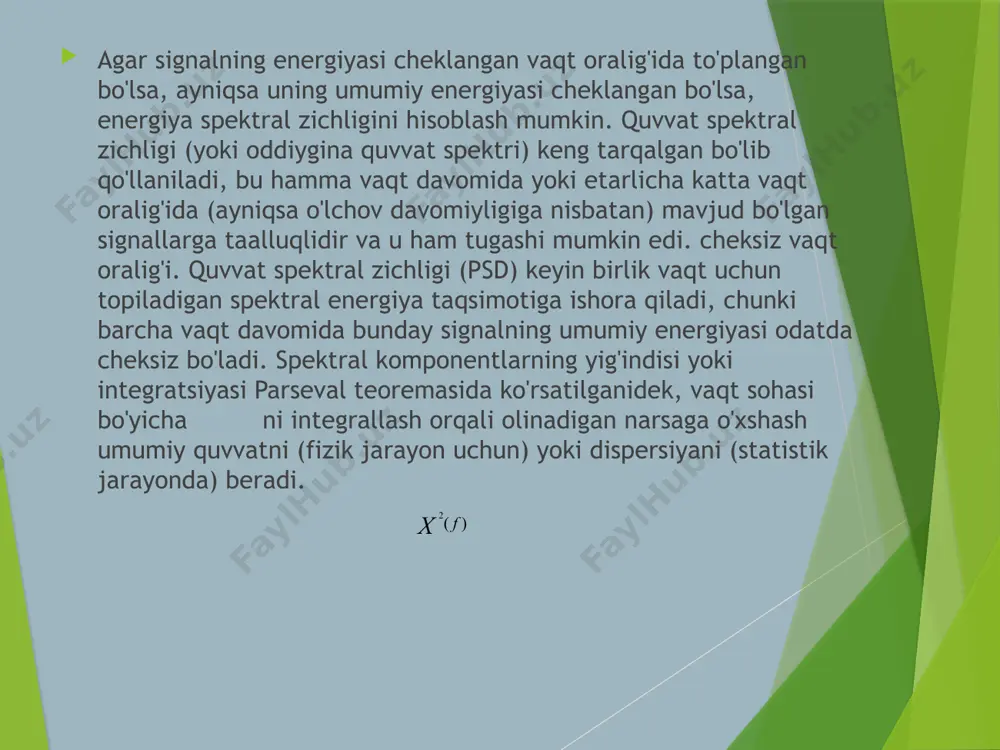

1701632718.pptx () xx f s () xt 2 () f x /docprops/thumbnail.jpeg signallarning energiya spektri. korrelyatsiya fuksiyasi signallarning energiya spektri. korrelyatsiya fuksiyasi vaqt seriyasining quvvat spektri. quvvatning ushbu signalni tashkil etuvchi chastota komponentlariga taqsimlanishini tavsiflaydi. furye tahliliga ko'ra, har qanday jismoniy signal bir nechta diskret chastotalarga yoki uzluksiz diapazondagi chastotalar spektriga ajralishi mumkin. ma'lum bir signal yoki signal turining (shu jumladan shovqin) chastotasi bo'yicha tahlil qilinadigan o'rtacha statistik ko'rsatkichi uning spektri deb ataladi. floresan nurining spektral zichligi optik to'lqin uzunligi funktsiyasi sifatida raqamlangan o'qlar bilan ko'rsatilgan atom o'tishlaridagi cho'qqilarni ko'rsatadi. agar signalning energiyasi cheklangan vaqt oralig'ida to'plangan bo'lsa, ayniqsa uning umumiy energiyasi cheklangan bo'lsa, energiya spektral zichligini hisoblash mumkin. quvvat spektral zichligi (yoki oddiygina quvvat spektri) keng tarqalgan bo'lib qo'llaniladi, bu hamma vaqt davomida yoki etarlicha katta vaqt oralig'ida (ayniqsa o'lchov davomiyligiga nisbatan) mavjud bo'lgan signallarga taalluqlidir va u ham tugashi mumkin edi. cheksiz vaqt oralig'i. quvvat spektral zichligi (psd) …

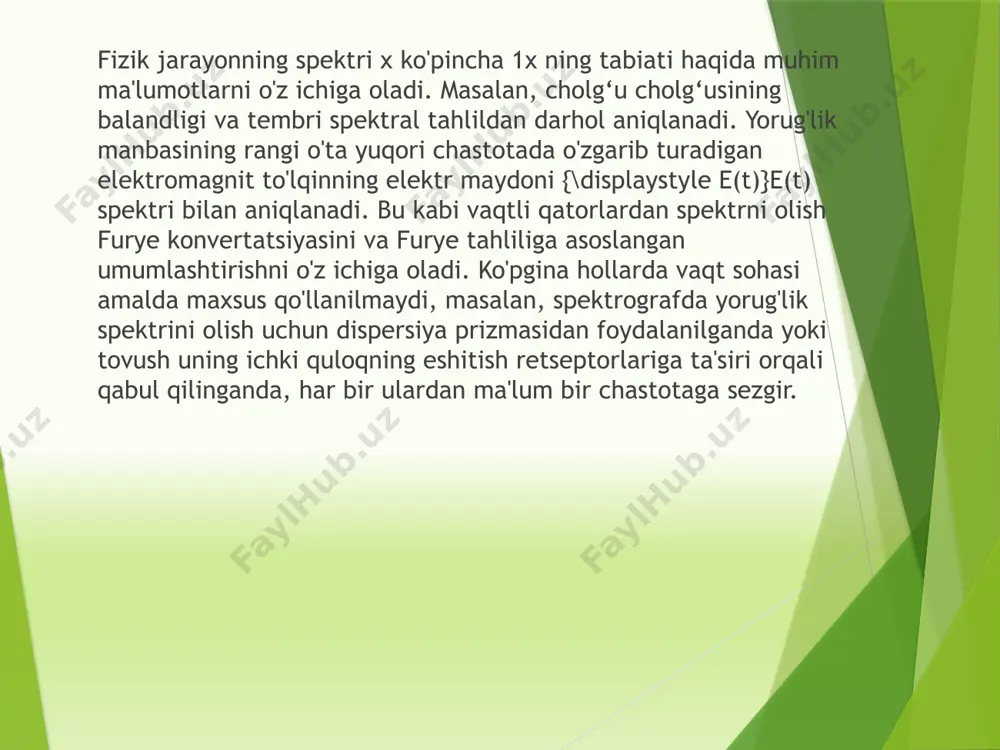

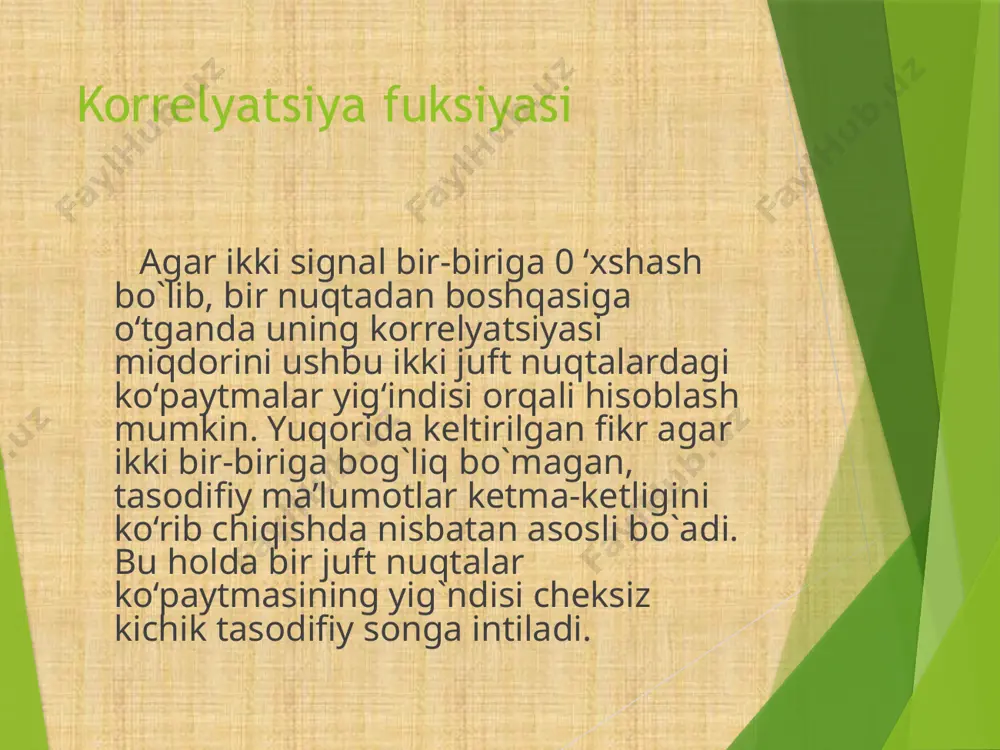

ystyle e(t)}e(t) spektri bilan aniqlanadi. bu kabi vaqtli qatorlardan spektrni olish furye konvertatsiyasini va furye tahliliga asoslangan umumlashtirishni o'z ichiga oladi. ko'pgina hollarda vaqt sohasi amalda maxsus qo'llanilmaydi, masalan, spektrografda yorug'lik spektrini olish uchun dispersiya prizmasidan foydalanilganda yoki tovush uning ichki quloqning eshitish retseptorlariga ta'siri orqali qabul qilinganda, har bir ulardan ma'lum bir chastotaga sezgir. korrelyatsiya fuksiyasi agar ikki signal bir-biriga 0 ‘xshash bo`lib, bir nuqtadan boshqasiga o‘tganda uning korrelyatsiyasi miqdorini ushbu ikki juft nuqtalardagi ko‘paytmalar yig‘indisi orqali hisoblash mumkin. yuqorida keltirilgan fikr agar ikki bir-biriga bog`liq bo`magan, tasodifiy ma’lumotlar ketma-ketligini ko‘rib chiqishda nisbatan asosli bo`adi. bu holda bir juft nuqtalar ko‘paytmasining yig`ndisi cheksiz kichik tasodifiy songa intiladi. bu musbat va manfiy sonlar bir xil ehtimollik bilan paydo bo`ishi, natijada ko'paytmalarning juftliklari yig`indisi bir-birini qoplaydi (kompe-nsatsiyalaydi), yo‘qqa chiqaradi. shu bilan birga yig`indi qiymati chekli, ya’ni nolga teng bo`masa, bu ular orasida korrelyatsiya borligini bildiradi. manfiy korrelyatsiya (manfiy yig`ndi) bir o‘zgaruvchining …

elyatsiyasini hisoblash natijasi kechikish nolga teng bo‘lganda nolga teng. kotelnikov teoremasi spektri keskin cheklangan vaqt funksiyasining qiymati ∆𝑡 = 1 2𝑓𝑐ℎ𝑒𝑔 vaqt intervalida quyidagi ifoda bilan aniqlanadi. 𝑢(𝑡) = ∑ 𝑢(𝑘∆𝑡) 𝑠𝑖𝑛𝜔𝑐ℎ𝑒𝑔(𝑡 − 𝑘∆𝑡) 𝜔𝑐ℎ𝑒𝑔(𝑡 − 𝑘∆𝑡) ∞ 𝑘=−∞ bu yerda 𝜔𝑐ℎ𝑒𝑔 = 2𝜋𝑓𝑐ℎ𝑒𝑔 uzatilayotgan funksiya spektrining chegaraviy chastotasi. teoremaning isboti. faraz qilaylik uzluksiz u(t) vaqt funksiyasi f cheg chek-langan chastota spektriga ega bo‘lsin. furyening teskari almashtirishlaridan foydalanib, bu funksiyani quyidagi ko‘rinishda yozish mumkin 𝑢(𝑡) = ∫ 𝑈(𝑓)𝑒 𝑗𝜔𝑡𝑑𝑓 𝑈(𝑓) = ∑ 𝐶𝑘𝑒 𝑗2𝜋𝑘𝑓/2𝑓𝑐ℎ𝑒𝑔 = ∞ 𝑘=−∞ ∑ 𝐶𝑘𝑒 𝑗2𝜋𝑘𝑓∆𝑡𝑓 ∞ cheg –f cheg funksiyaning u(f) spektrini 2f-cheg davriylikda chastota o‘qida davom ettiramiz. u holda f chastota uchun – f cheg dan f-cheg gacha oraliqda joylashgan u(f) funksiyaning f chastotasi uchun furye qatorini quyidagi ko‘rinishida tasavvur qilish mumkin. 𝐶𝑘 = ∆𝑡𝑢(−𝑘∆𝑡) bunda spektrning amplitudasi quyidagi ifoda bilan aniqlanadi 𝐶𝑘 = 1 2fcheg ∫ 𝑈(𝑓)𝑒 −𝑗2𝜋𝑘𝑓 2𝑓 𝑑𝑓 == ∆𝑡 ∫ …

u fcheg past chastotali ideal fitrdan o‘tadi. bu past chastotali ideal filtrning signalga aks ta’siri asosan quyidagicha aniqlanadi. ℎ(𝑡) = 2𝑓𝑐ℎ𝑒𝑔 sin 𝜔𝑐ℎ𝑒𝑔(𝑡−𝑡0) 𝜔𝑐ℎ𝑒𝑔(𝑡−𝑡0) rezistor va kondensatorlarni ulash rezistorlar o‘zgaruvchan va o‘zgarmas bo‘ladi. o‘zgaruvchan rezistorlarning miqdori ma’lum oraliqda o‘zgarishi mumkin.o‘zgarmas rezistorlar ham, o‘zgaruvchan rezistorlar ham simli yoki simsiz bo‘lishi mumkin. elektronika sanoatida har xil nominal miq-dorli simsiz o‘zgarmas rezistorlar ishlatiladi. quyida radioapparaturalarda uchraydigan rezistorlarning turlarini tavsifi keltirilgan. vs (vыsokostabilnыye — yuqori stabilli) turdagi rezistorlar chinni o‘zak yoki naycha ko‘rinishida bo‘lib, ularning ustiga tok o‘tkazuvchi yupqa uglerod qatlami surkalgan. bu qatlam namga chidamli izolyasiyalovchi himoya lak qatlami bilan qoplanadi. rezisorlarni 2xil usulda ulashimiz mumkun 1-si ketma –ket 2-si parallel r r r r rezistorlar kabi kondensatorlar ketma-ket va parallel ulanishi mumkin. keling, kondansatkichlarning dizaynini ko'rib chiqaylik: endi bu sxemalarning terisi va bu sumkaning xarakteristikalari tekshiriladi. ushbu sxema eng kengdir. unda kondansatör plitalari bir-biriga ulangan bo'lib, ulangan quvvatlar yig'indisiga teng ekvivalent quvvatni …

t kuchaytirgichlari. tiranzistorlarning asosiy parametrlari. sxemadagi ti transformator parafazali signal hosil qilish uchun qo'llanilgan ya'ni ikkilamchi choʻlg'amning oraliq uchiga nisbatan chetki uchlaridan qarama - qarshi fazadagi signallar hosil qilinadi. bu signalning yarim davri davomida tranzistorlar navbatma - navbat ochilib signalni kuchaytiradi va kuchaytirilgan signal t₂ transformator orqali ryuk yuklanishga uzatiladi sxemada tasvirlangan riva r₂ rezistorlar tranzistorlarning ab ish rejimini ta'minlash uchun qo'llanilgan . bunday kuchaytirgichlarning afzallik tomoni shundaki , signal nafaqat tranzistorlar vositasida kuchaytiriladi , balki tiva t₂ transformatorlarning transformatsiya koeffisiyenti hisobiga ham kuchaytiriladi . transformatorlar o'lchamlarining kattaligi va vazni bu kuchaytirgichlarni mikrosxema shaklida tuzish imkonini bermaydi . transformatorsiz quvvat kuchaytirgichlari . transformatorsiz quvvat kuchaytirgichlari kuchaytirgichlarning o'lchami va vaznini kamaytirish va ularni ims ko'rinishida yasash imkonini beradi . quyidagi sxemada har xil qutbli ta'minlash manbai bilan ta'minlanuvchi bipolyar tranzistorlar asosidagi quvvat kirish signali bo'lmagan vaqtda sxemadagi a nuqtadagi potensial nolga teng bo'ladi kirish signalining musbat yarim davri davomida vd₂ diod …
