tekislikda harakatlanuvchi mexanizmlar kinematikasi

PPTX 769,1 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

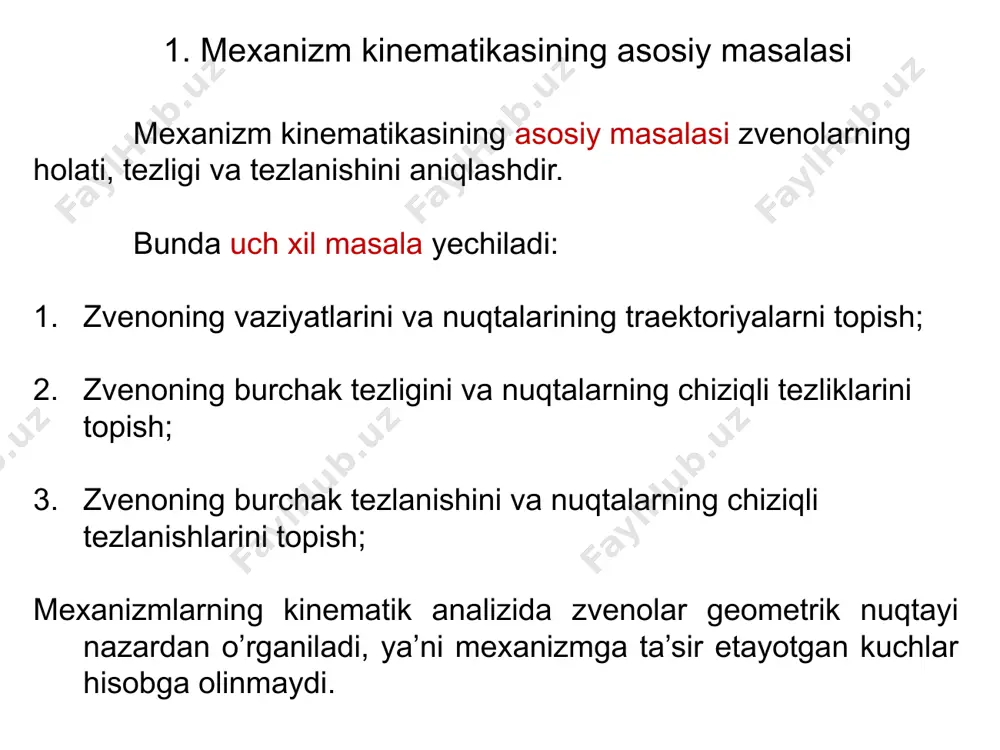

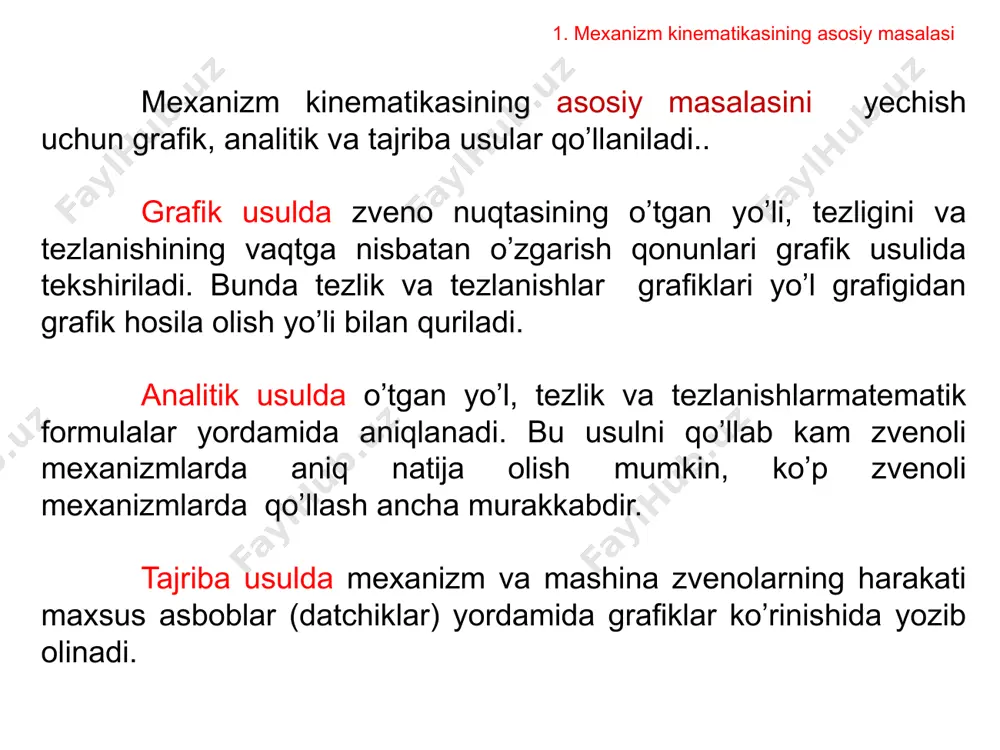

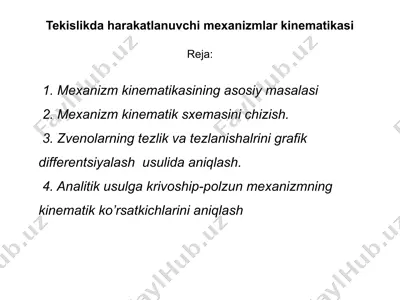

1722074634.pptx /docprops/thumbnail.jpeg tekislikda harakatlanuvchi mexanizmlar kinematikasi tekislikda harakatlanuvchi mexanizmlar kinematikasi reja: mexanizm kinematikasining asosiy masalasi mexanizm kinematik sxemasini chizish. zvenolarning tezlik va tezlanishalrini grafik differentsiyalash usulida aniqlash. analitik usulga krivoship-polzun mexanizmning kinematik ko’rsatkichlarini aniqlash mexanizm kinematikasining asosiy masalasi zvenolarning holati, tezligi va tezlanishini aniqlashdir. bunda uch xil masala yechiladi: zvenoning vaziyatlarini va nuqtalarining traektoriyalarni topish; zvenoning burchak tezligini va nuqtalarning chiziqli tezliklarini topish; zvenoning burchak tezlanishini va nuqtalarning chiziqli tezlanishlarini topish; mexanizmlarning kinematik analizida zvenolar geometrik nuqtayi nazardan o’rganiladi, ya’ni mexanizmga ta’sir etayotgan kuchlar hisobga olinmaydi. 1. mexanizm kinematikasining asosiy masalasi mexanizm kinematikasining asosiy masalasini yechish uchun grafik, analitik va tajriba usular qo’llaniladi.. grafik usulda zveno nuqtasining o’tgan yo’li, tezligini va tezlanishining vaqtga nisbatan o’zgarish qonunlari grafik usulida tekshiriladi. bunda tezlik va tezlanishlar grafiklari yo’l grafigidan grafik hosila olish yo’li bilan quriladi. analitik usulda o’tgan yo’l, tezlik va tezlanishlarmatematik formulalar yordamida aniqlanadi. bu usulni qo’llab kam zvenoli mexanizmlarda aniq natija …

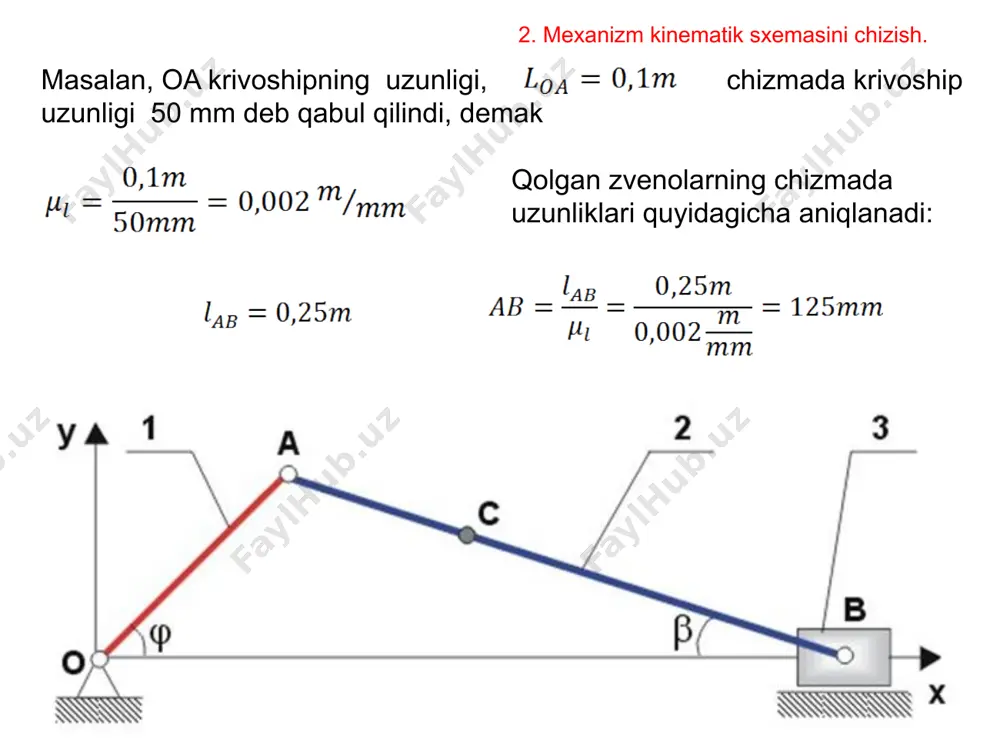

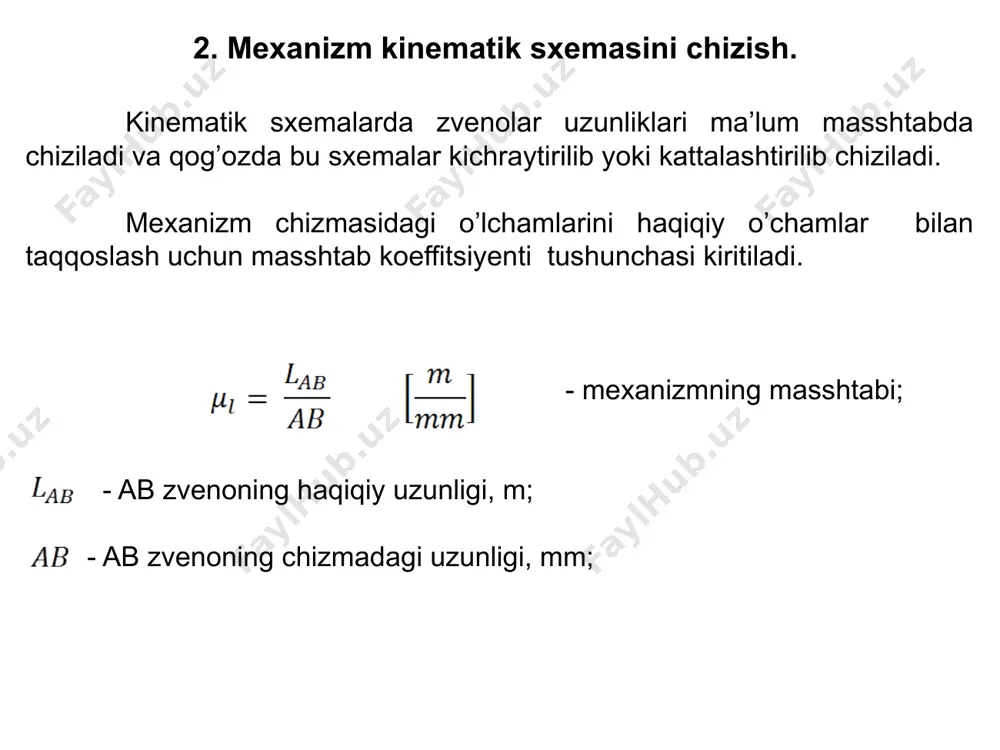

ning masshtabi; - ab zvenoning haqiqiy uzunligi, m; - ab zvenoning chizmadagi uzunligi, mm; masalan, oa krivoshipning uzunligi, chizmada krivoship uzunligi 50 mm deb qabul qilindi, demak qolgan zvenolarning chizmada uzunliklari quyidagicha aniqlanadi: 2. mexanizm kinematik sxemasini chizish. krivoship-polzunli mexanizmning kinematik sxemasi a0 a1 a2 a3 a4 a5 a6 a7 a8 8 o1 b1 b3 b4 a9 a10 a11 b2 b0 b5 b6 s1 s2 s3 s4 s5 s6 s3 2. mexanizm kinematik sxemasini chizish. 6 2. mexanizm kinematik sxemasini chizish. 2. mexanizm kinematik sxemasini chizish. 3.tezlik va tezlanishalrini grafik differentsiyalash usulida aniqlash. polzunning tezlik va tezlanishlari grafik differentsiyalash usuli yordamida quriladi. polzunning tezliklarini aniqlash uchun siljish diagramasi (grafigi) differentsiyallanadi. polzunning tezlanishlarini aniqlash uchun tezliklar diagramasi (grafigi) differentsiyallanadi. kinematik diagrammalarning masshtablari krivoship 1 sek 20 marta aylansa, 0,05 sekda 1 marta aylanadi. vaqt masshtabi: tezliklar masshtabi tezlanishlar masshtabi 4. analitik usulga krivoship-polzun mexanizmning kinematik ko’rsatkichlarini aniqlash - polzunni harakat tenglamasi …

4.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png

tekislikda harakatlanuvchi mexanizmlar kinematikasi - Page 4

tekislikda harakatlanuvchi mexanizmlar kinematikasi - Page 5
