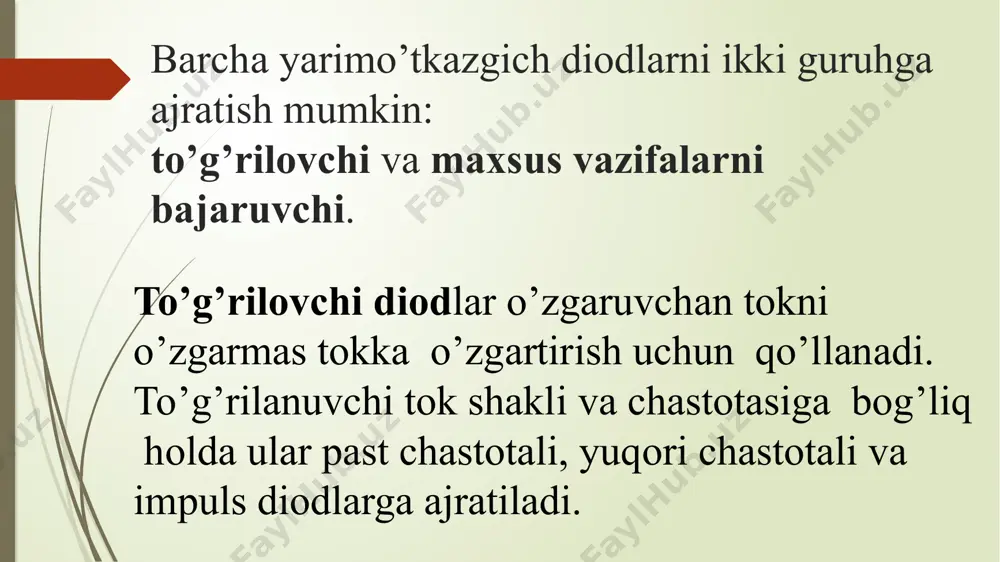

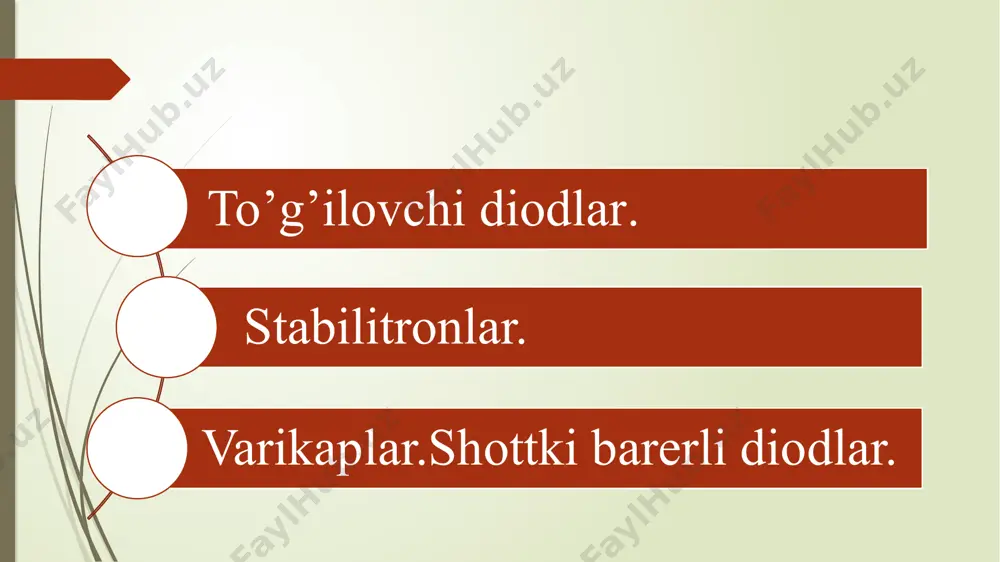

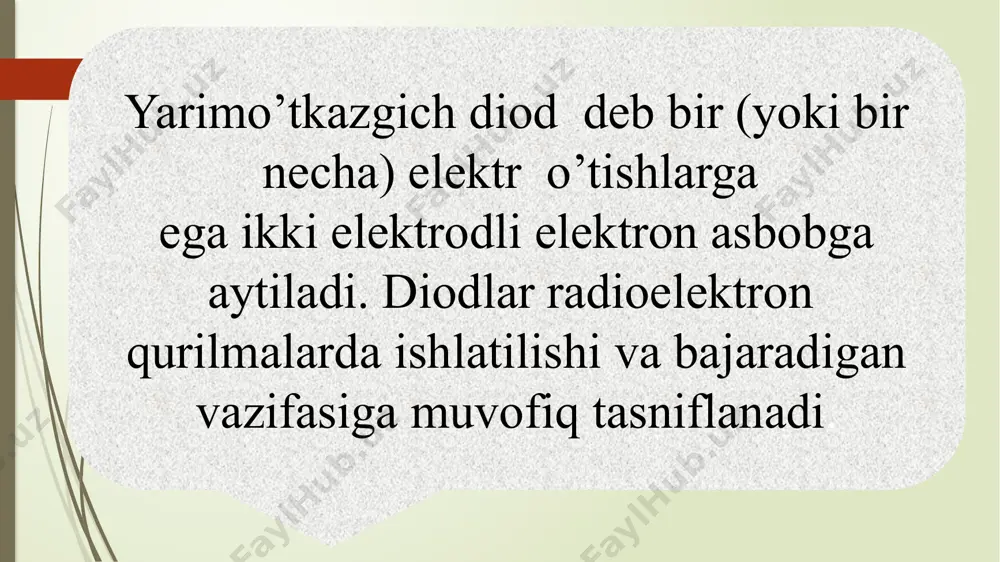

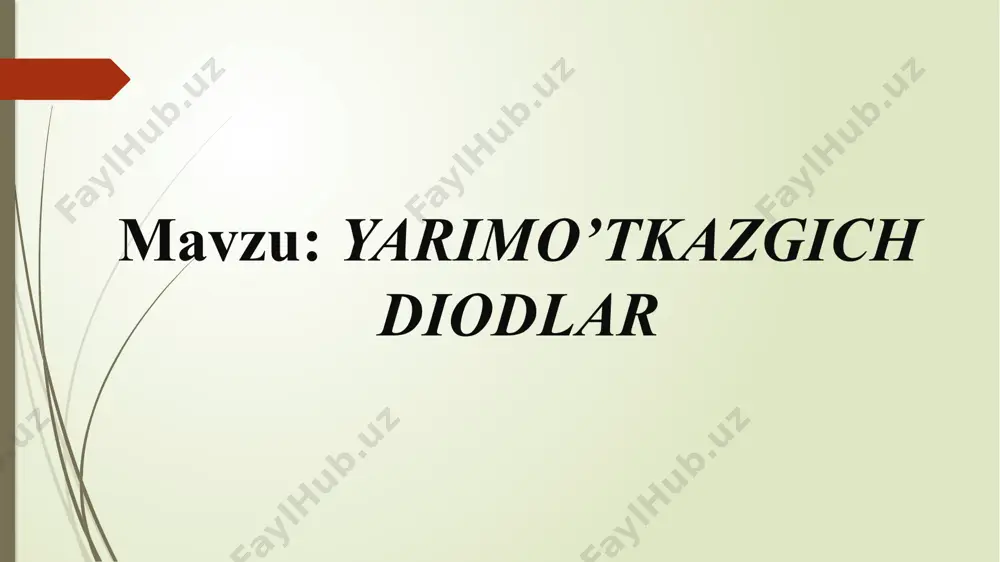

презентация powerpoint analog va sxematexnologiya fani mavzu: yarimo’tkazgich diodlar to’g’ilovchi diodlar. stabilitronlar. varikaplar.shottki barerli diodlar. yarimo’tkazgich diod deb bir (yoki bir necha) elektr o’tishlarga ega ikki elektrodli elektron asbobga aytiladi. diodlar radioelektron qurilmalarda ishlatilishi va bajaradigan vazifasiga muvofiq tasniflanadi. barcha yarimo’tkazgich diodlarni ikki guruhga ajratish mumkin: to’g’rilovchi va maxsus vazifalarni bajaruvchi. to’g’rilovchi diodlar o’zgaruvchan tokni o’zgarmas tokka o’zgartirish uchun qo’llanadi. to’g’rilanuvchi tok shakli va chastotasiga bog’liq holda ular past chastotali, yuqori chastotali va impuls diodlarga ajratiladi. maxsus vazifalarni bajaruvchi diodlarda p-n o’tishlarning turli elektrofizik xususiyatlaridan, masalan, teshilish hodisalaridan, fotoelektrik hodisalardan, manfiy qarshilikka ega sohalari mavjudligidan va boshqalardan foydalaniladi. to’g’rilovchi diodlar o’zgaruvchan kuchlanishli elektr manbalarni o’zgarmasga o’zgartirish uchun ishlatiladi. to’g’rilovchi diodlarning asosiy xususiyati bir tomonlama o’tkazuvchanlikni namoyon qilishdan iborat. diodga to’g’ri kuchlanish berilganda undan katta tok o’tadi, teskari kuchlanish berilganda esa tok deyarli oqmaydi. to’rilovchi diodlar odatda kichik, o’rta va katta quvvatli diodlarga ajratiladi va mos ravishda 0,3 a gacha, 0,3 …

2 / 20

gich diodlar asosidagi to’g’rilagichlar ulardagi diodlar soni va ulanish sxemalari bilan farqlanadi. to’g’rilagichlarning ba’zi sxemalari bilan tanishamiz. yarimo’tkazgich diod asosidagi, aktiv yuklamaga ulangan, bir fazali, yarim davrli sodda to’g’rilagich sxemasi 2-rasmda keltirilgan. ikki fazali, to’liq davrli to’g’rilagich sxemasi 3-rasmda kelti-rilgan. rasmda keltirilgan sxema parallel ulangan ikkita bir fazali to’g’rilagichlardan tuzilgan. stabilitron deb sxemalarda kuchlanish qiymatini barqaror (stabil) saqlab turuvchi yarimo’tkazgich asbobga aytiladi. stabilitron sifatida vaxida tok qiymati keskin o’zgarganda kuchlanish deyarli o’zgarmaydigan soha mavjud bo’lgan elektron asboblardan foydalaniladi. bunday soha kremniyli yarimo’tkazgich diod elektr teshilish rejimida ishlaganda kuzatiladi. shuning uchun yarim-o’tkazgich stabilitron sifatida kremniyli diodlardan foydalaniladi. stabilitronlarning sxemada shartli belgilanishi 3.a va b-rasmlar-da, vaxi esa 3 d-rasmda keltirilgan. varikaplar elektr boshqariluvchi sig’im vazifasini o’taydilar. ularning ishlash prinsipi p-n o’tish barer sig’imining teskari siljituvchi kuchlanishga bog’liqligiga asoslanadi. varikaplar asosan tebranish konturlar chastotasini sozlash uchun ishlatiladi. elektr o’tish sig’imini boshqarishga asoslangan parametric diodlar o’ta yuqori chastotali signallarni kuchaytirish va generatsiyalash uchun, ko’paytuvchi …

3 / 20

yuqori tezkorligi. ularga to’g’ri siljitish berilganda elektronlarning metallga injeksiyasi yuz berishi va u yerda 10-12† 10-13sek davomida ortiqcha energiyasini sochishi hamda termodinamik muvozanat holatga o’tishlari hisobiga yuzaga keladi. shottki diodlarini hosil qilishda yarim-o’tkazgich sifatida n – krem-niydan, metall sifatida esa – al, au, mo va boshqalardan foydalaniladi. bunday diodlarda diffuziya sig’imi nolga teng, barer sig’imi esa 1 pf dan ortmaydi. e’tiboringiz uchun rahmat image1.jpeg image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
