1 / 13

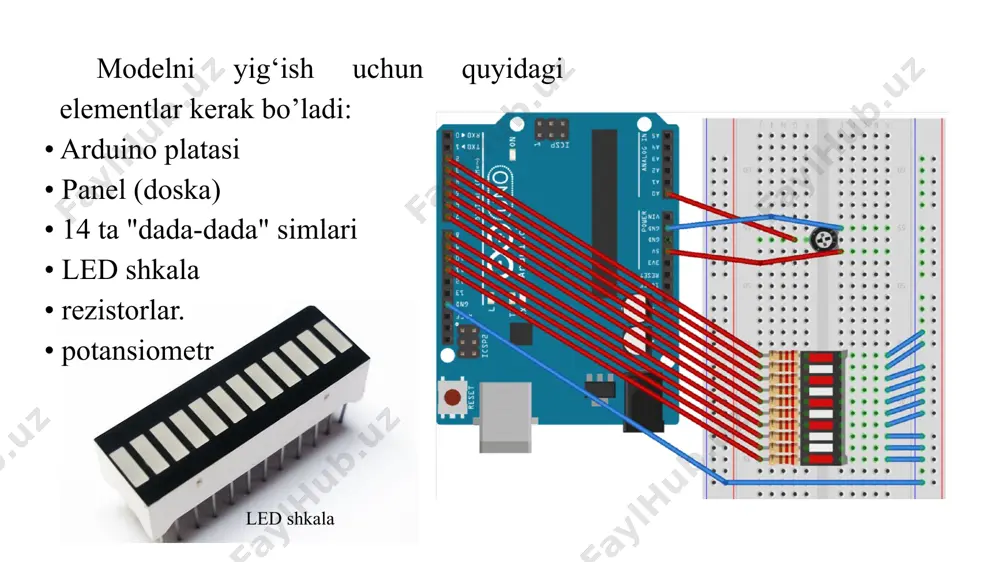

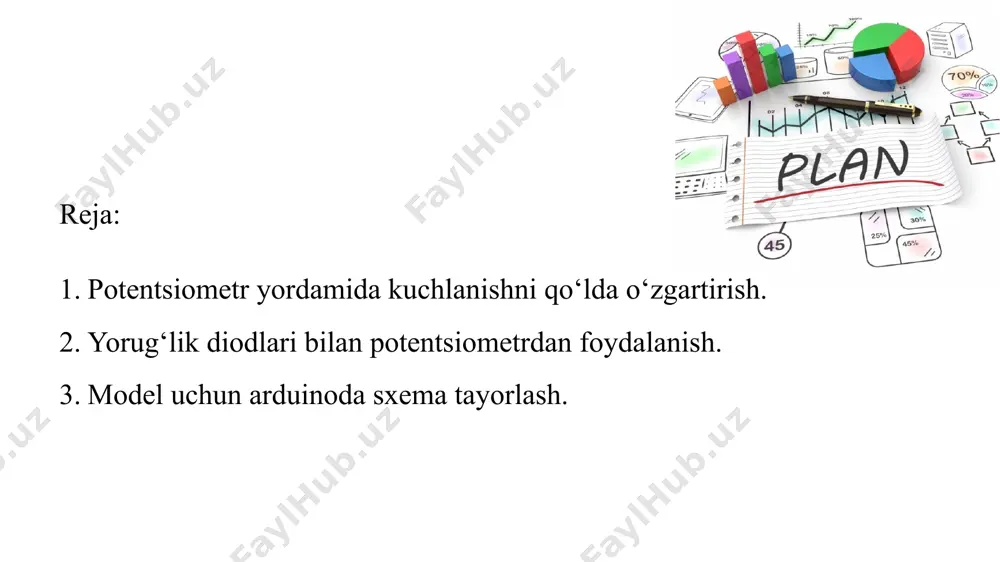

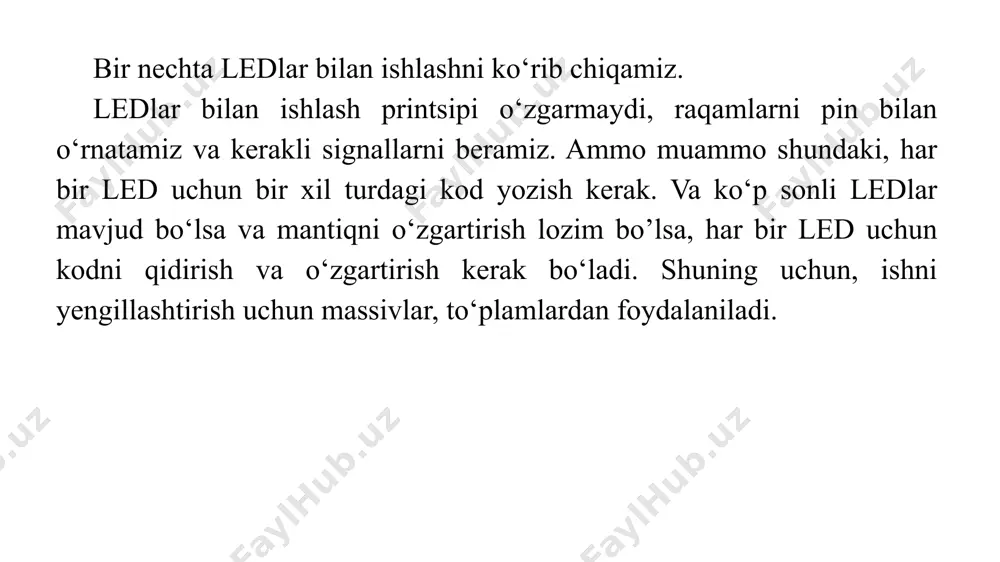

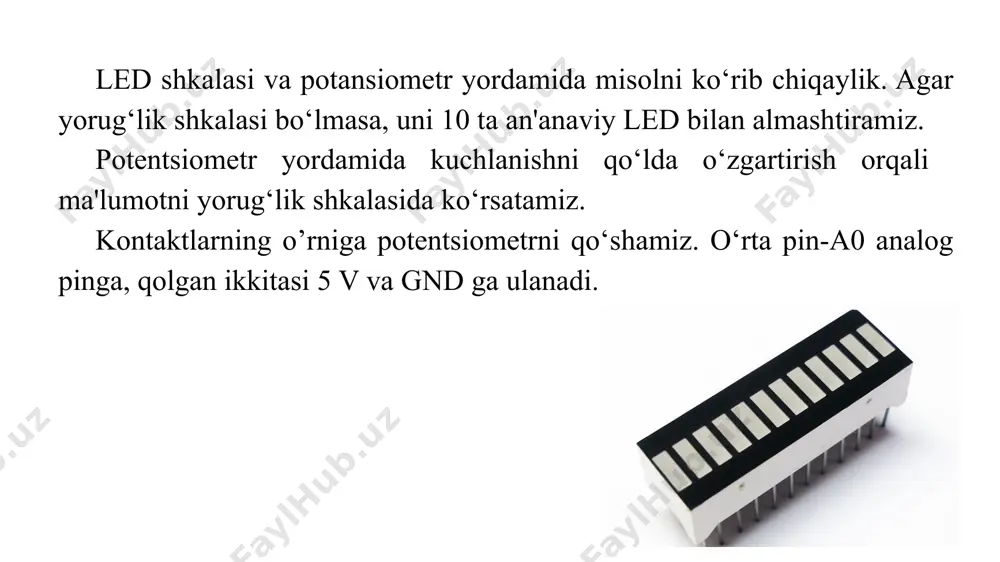

презентация powerpoint axborot boshqarish tizimlarini instrumental vositalari. 6-ma’ruza potensiometrni xarakatlantirish orqali yonuvchi yorug‘lik diodlar sonini o‘zgartirish reja: potentsiometr yordamida kuchlanishni qo‘lda o‘zgartirish. yorug‘lik diodlari bilan potentsiometrdan foydalanish. model uchun arduinoda sxema tayorlash. bir nechta ledlar bilan ishlashni ko‘rib chiqamiz. ledlar bilan ishlash printsipi o‘zgarmaydi, raqamlarni pin bilan o‘rnatamiz va kerakli signallarni beramiz. ammo muammo shundaki, har bir led uchun bir xil turdagi kod yozish kerak. va ko‘p sonli ledlar mavjud bo‘lsa va mantiqni o‘zgartirish lozim bo’lsa, har bir led uchun kodni qidirish va o‘zgartirish kerak bo‘ladi. shuning uchun, ishni yengillashtirish uchun massivlar, to‘plamlardan foydalaniladi. led shkalasi va potansiometr yordamida misolni ko‘rib chiqaylik. agar yorug‘lik shkalasi bo‘lmasa, uni 10 ta an'anaviy led bilan almashtiramiz. potentsiometr yordamida kuchlanishni qo‘lda o‘zgartirish orqali ma'lumotni yorug‘lik shkalasida ko‘rsatamiz. kontaktlarning o’rniga potentsiometrni qo‘shamiz. o‘rta pin-a0 analog pinga, qolgan ikkitasi 5 v va gnd ga ulanadi. modelni yig‘ish uchun quyidagi elementlar kerak bo’ladi: • arduino platasi • …

2 / 13

ning qiymati 1023 adp qiymatiga to‘g‘ri keladi. 0v pin bilan adp 0, mos kuchlanishda 1023. qaytish kuchlanishni o‘zgartirish mumkin bo‘lsa -da, 5v kuchlanishdan foydalaniladi. potentsiometr - o‘zgaruvchan kuchlanishni bo‘luvchi element sifatida ham foydalaniladi. potentsiometrlar har xil o‘lcham va shakllarda bo‘ladi, lekin ularning hammasida uchta chiziq bor. potansiometrning qiymati o’zgarishi natjasida kuchlanish qiymati o’zgaradi va natijada kuchlanish 0 dan patensiometrning eng yuqori o’tkazish qiymatigacha o’zgaradi. arduinoga ulangan sakkizta led bir qatorda joylashtirilgan. biz potentsiometr ulangan arduino analogli kirishini o‘qiymiz va uning qiymatini 8 led o‘lchagichida ko‘rsatamiz. agar potansiometrning qarshiligi (birinchi va o‘rta terminal orasidagi) 0 bo‘lsa, u holda ledlar yonmaydi, potansiyometrning maksimal qarshiligida 8 ta led yonadi. modelning arduinoga ulanish sxemasi: arduinoda potensiometr orqali yonuvchi diodlar sonini o‘zgartirish shunday ko‘rinadi: yuklagandan so‘ng, biz potensiometr muruvatini aylantiramiz va led shkalasidagi qiymat o‘zgarishini kuzatamiz. mustaqil ishlash uchun topshiriqlar: 1. ma’ruzaning nazariy materialini o‘rganish. 2. bundan tashqari, ishlatilgan internet -resurslarni o‘rganing. 3. arduinoga potensiometr …

3 / 13

ge3.jpeg image4.jpeg image5.png image6.png image7.jpeg image8.jpeg image9.jpeg image10.png image11.png /docprops/thumbnail.jpeg

4 / 13

yonuvchi yorug'lik diodlar seti - Page 4

5 / 13

yonuvchi yorug'lik diodlar seti - Page 5
