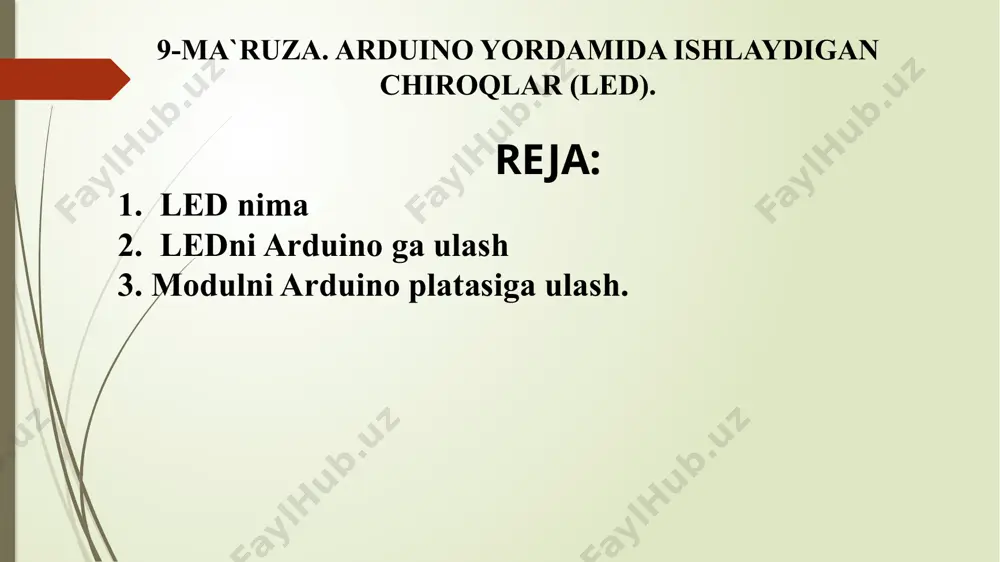

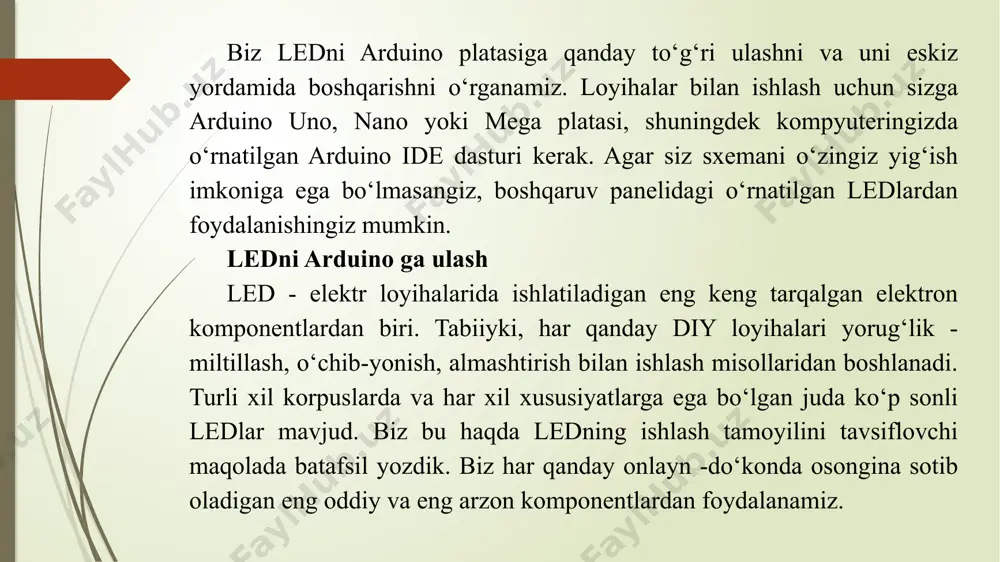

презентация powerpoint 9-ma`ruza. arduino yordamida ishlaydigan chiroqlar (led). termiz iqtisodiyot va servis universiteti “axborot texnologiyalari va aniq fanlar” kafedrasi fan: “axborot boshqarish tizimlarini instrumental vositalari” ma`ruzachi: i.f.f.d.(phd) namazov gafur shokulovich 9-ma`ruza. arduino yordamida ishlaydigan chiroqlar (led). reja: led nima ledni arduino ga ulash 3. modulni arduino platasiga ulash. biz ledni arduino platasiga qanday to‘g‘ri ulashni va uni eskiz yordamida boshqarishni o‘rganamiz. loyihalar bilan ishlash uchun sizga arduino uno, nano yoki mega platasi, shuningdek kompyuteringizda o‘rnatilgan arduino ide dasturi kerak. agar siz sxemani o‘zingiz yig‘ish imkoniga ega bo‘lmasangiz, boshqaruv panelidagi o‘rnatilgan ledlardan foydalanishingiz mumkin. ledni arduino ga ulash led - elektr loyihalarida ishlatiladigan eng keng tarqalgan elektron komponentlardan biri. tabiiyki, har qanday diy loyihalari yorug‘lik - miltillash, o‘chib-yonish, almashtirish bilan ishlash misollaridan boshlanadi. turli xil korpuslarda va har xil xususiyatlarga ega bo‘lgan juda ko‘p sonli ledlar mavjud. biz bu haqda ledning ishlash tamoyilini tavsiflovchi maqolada batafsil yozdik. biz har qanday onlayn …

2 / 15

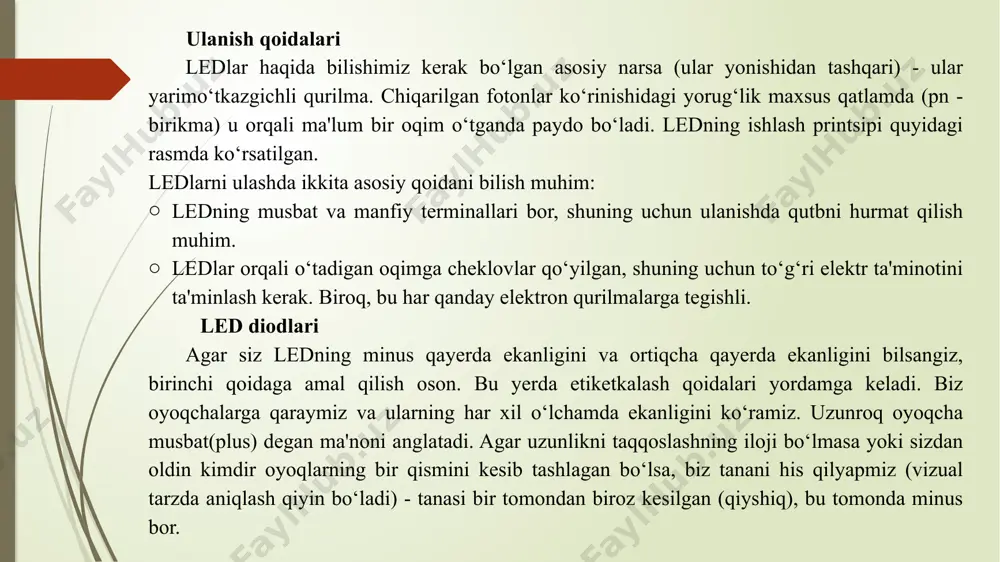

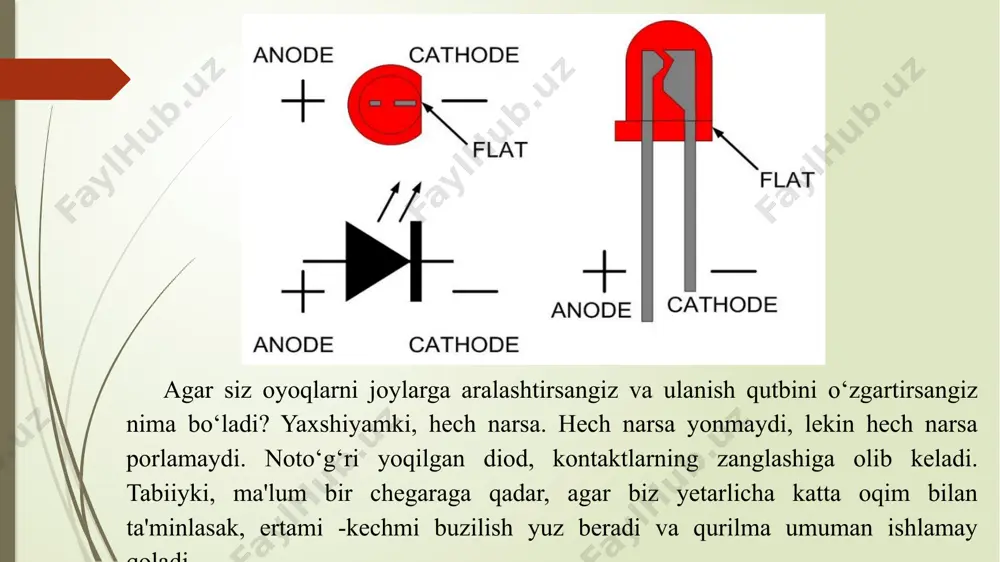

qayerda ekanligini bilsangiz, birinchi qoidaga amal qilish oson. bu yerda etiketkalash qoidalari yordamga keladi. biz oyoqchalarga qaraymiz va ularning har xil o‘lchamda ekanligini ko‘ramiz. uzunroq oyoqcha musbat(plus) degan ma'noni anglatadi. agar uzunlikni taqqoslashning iloji bo‘lmasa yoki sizdan oldin kimdir oyoqlarning bir qismini kesib tashlagan bo‘lsa, biz tanani his qilyapmiz (vizual tarzda aniqlash qiyin bo‘ladi) - tanasi bir tomondan biroz kesilgan (qiyshiq), bu tomonda minus bor. agar siz oyoqlarni joylarga aralashtirsangiz va ulanish qutbini o‘zgartirsangiz nima bo‘ladi? yaxshiyamki, hech narsa. hech narsa yonmaydi, lekin hech narsa porlamaydi. noto‘g‘ri yoqilgan diod, kontaktlarning zanglashiga olib keladi. tabiiyki, ma'lum bir chegaraga qadar, agar biz yetarlicha katta oqim bilan ta'minlasak, ertami -kechmi buzilish yuz beradi va qurilma umuman ishlamay qoladi. tokni cheklash tokni cheklash qoidasiga amal qilish oson. siz faqat led uchun spetsifikatsiyaga ushbu model uchun maksimal oqim qiymatini kiritishingiz va kontaktlarning zanglashiga zarur bo‘lgan tokni yetkazib beradigan qarshilik qo‘shishingiz kerak. bularning barchasi om qonuni …

3 / 15

atada plus qayerda bo‘lishini, minus qayerda bo‘lishini tushunishingiz kerak. axir, led - bu elektr qurilmasi, uning ishlashi uchun sizga ortiqcha va minusli elektr davri kerak bo‘ladi. birinchi narsa - quvvatni uno kartasining 5v piniga ulash. chiroq yonadi, lekin bunday qurilmani eskiz yordamida boshqarish mumkin emas. quvvat yoqilguncha chiroq yonadi. shunday qilib, biz ledni plataga ulashimiz kerak. buning uchun biz uzun oyoqni plus bilan bog‘laymiz, ya'ni platadagi raqamli yoki analog ulagichga olib keladigan sxemaning qismiga. lekin biz buni darhol emas, balki rezistor orqali qilamiz, u keyinchalik 13 pinga ulanadi. qisqa oyog‘ini (minus) minusga - gnd piniga ulang. diagrammada shunday ko‘rinishda. sxemani yig‘ish uchun bizga quyidagilar kerak: • arduino platasi • doska • 2 ta sim "dada-dada" • yorug‘lik chiqaruvchi diod • qarshilik. arduinoga ulash sxemasi: siz rezistorni va ledni almashtirishingiz mumkin - gnd ni rezistorga ulang va to‘g‘ridan -to‘g‘ri raqamli pin bilan ulang. bundan hech narsa o‘zgarmaydi. agar siz simlarni almashtirishni …

4 / 15

o‘z ichiga olgan butun sonli o‘zgaruvchining e'lon qilinishi void setup() // majburiy o‘rnatish tartibi, dastur boshida ishlaydi; protsedura void so‘zidan boshlanadi { pinmode(led, output); // ishlatilgan portning kiritilishi - bu port raqami, ikkinchi dalil - portdan foydalanish turi - kirishga (kirish) yoki chiqishga (output). } void loop() // loop majburiy protsedura, setup ishga tushirish protsedurasi { digitalwrite (led, yuqori); // bu buyruq raqamli portdagi kuchlanishni yoqish yoki o‘chirish uchun ishlatiladi; led - port raqami, ikkinchi dalil - yoqish (yuqori) yoki o‘chirish (low) delay(1000); // bu buyruq amallar o‘rtasida kutish uchun ishlatiladi, argument millisekundlarda kutish vaqti digitalwrite(led, low); delay(1000); } bir nechta ledlarni ulash bir nechta ledni arduinoga ulash uchun siz ularning har birini xuddi shu tarzda o‘z raqamli portiga ulashingiz kerak. masalan, "blinker" loyihasini yaratish uchun siz musbat (uzun oyoqli) kontaktlarini 13 va 12 -pinlarga qarshilik orqali ulash orqali ikkita qizil va ko‘k ledni olishingiz mumkin. qisqa oyoqlar minus - …

5 / 15

i. shu sababli, bir vaqtning o‘zida bir nechta ledni uzoq vaqt davomida yoqishni tashkil qilish tavsiya etilmaydi. e’tiboringiz uchun rahmat! image9.jpeg image10.jpeg image11.jpeg image12.png image3.jpg image4.jpg image6.png image7.png /docprops/thumbnail.jpeg
