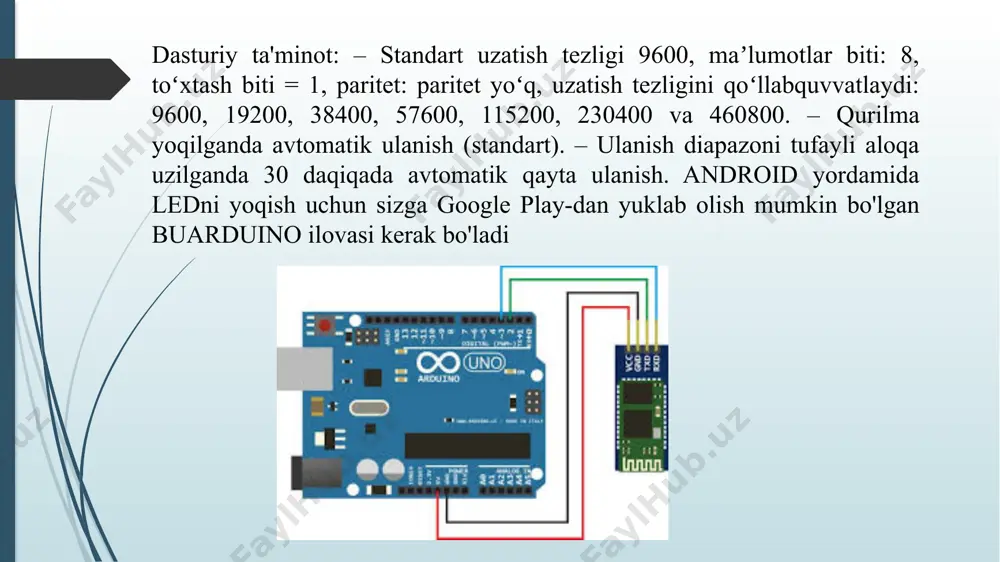

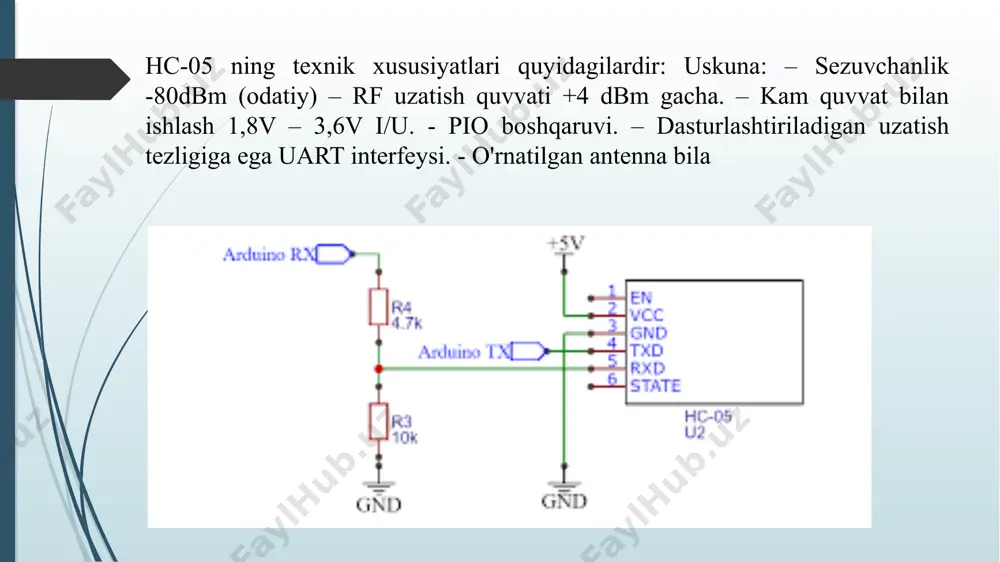

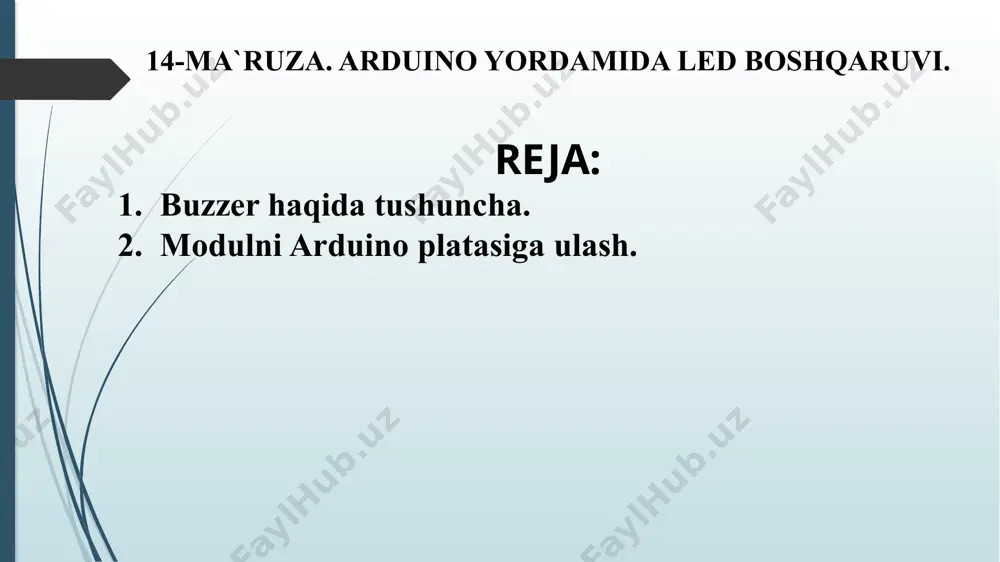

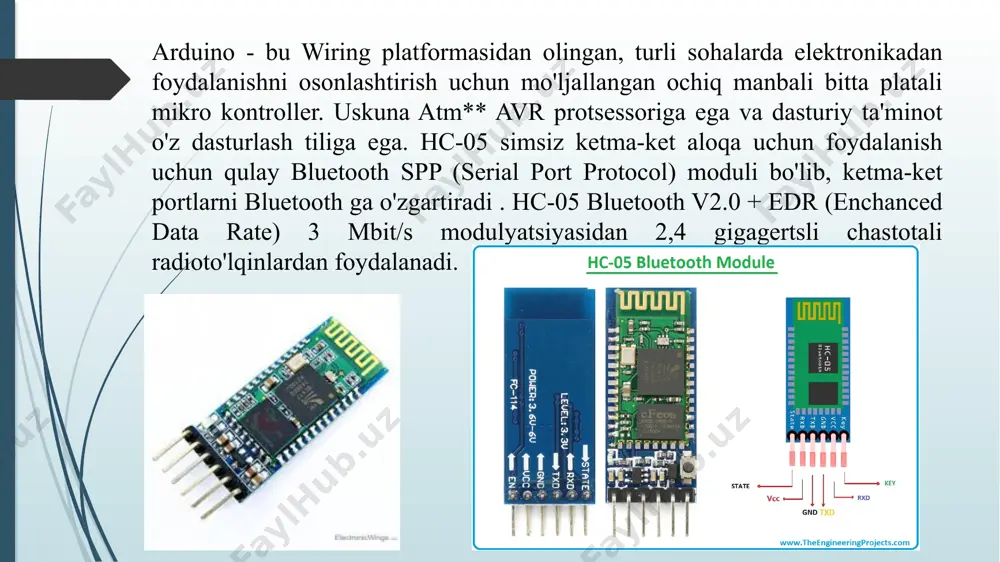

презентация powerpoint 14-ma`ruza. arduino yordamida led boshqaruvi. termiz iqtisodiyot va servis universiteti “axborot texnologiyalari va aniq fanlar” kafedrasi fan: “axborot boshqarish tizimlarini instrumental vositalari” ma`ruzachi: i.f.f.d.(phd) namazov gafur shokulovich 14-ma`ruza. arduino yordamida led boshqaruvi. reja: buzzer haqida tushuncha. modulni arduino platasiga ulash. arduino - bu wiring platformasidan olingan, turli sohalarda elektronikadan foydalanishni osonlashtirish uchun mo'ljallangan ochiq manbali bitta platali mikro kontroller. uskuna atm** avr protsessoriga ega va dasturiy ta'minot o'z dasturlash tiliga ega. hc-05 simsiz ketma-ket aloqa uchun foydalanish uchun qulay bluetooth spp (serial port protocol) moduli bo'lib, ketma-ket portlarni bluetooth ga o'zgartiradi . hc-05 bluetooth v2.0 + edr (enchanced data rate) 3 mbit/s modulyatsiyasidan 2,4 gigagertsli chastotali radioto'lqinlardan foydalanadi. hc-05 ning texnik xususiyatlari quyidagilardir: uskuna: – sezuvchanlik -80dbm (odatiy) – rf uzatish quvvati +4 dbm gacha. – kam quvvat bilan ishlash 1,8v – 3,6v i/u. - pio boshqaruvi. – dasturlashtiriladigan uzatish tezligiga ega uart interfeysi. - o'rnatilgan antenna bila …
2 / 13
.read(); serial.println(val); } if( val == '1’ ) { digitalwrite(2,high); } else if( val == '2’ ) { digitalwrite(3,high); } else if( val == '3’ ) { digitalwrite(4,high); } else if( val == '4’ ) { digitalwrite(5,high); } else if( val == '5’ ) { digitalwrite(2,high); digitalwrite(3,high); digitalwrite(4,high); digitalwrite(5,high); } else if( val == 'a’ ) { digitalwrite(2,low); } else if( val == 'b’ ) { digitalwrite(3,low); } else if( val == 'c' ) { digitalwrite(4,low); } else if( val == 'd' ) { digitalwrite(5,low); } else if( val == 'e' ) { digitalwrite(2,low); digitalwrite(3,low); digitalwrite(4,low); digitalwrite(5,low); } } arduino: infraqizil masofadan boshqarish pulti va qabul qilgich infraqizil masofadan boshqarish pulti elektron qurilmalar bilan ishlashning eng oson usullaridan biridir. shunday qilib, deyarli har bir uyda bir nechta bunday qurilmalar mavjud: televizor, stereo tizim, video pleer, konditsioner. ammo infraqizil masofadan boshqarish pultidan eng qiziqarli foydalanish robotni masofadan boshqarishdir. aslida, ushbu darsda …
3 / 13
a o'ngda - musbat quvvat kontakti (2,7 - 5,5v). ulanishning sxematik diagrammasi dastur iq sensorini ulab, biz arduino uno uchun dastur yozamiz. buning uchun biz standart kutubxonadan foydalanamiz irremote , iq signallarini qabul qilish va uzatish bilan ishlashni soddalashtirish uchun maxsus mo'ljallangan. ushbu kutubxonadan foydalanib, biz masofadan boshqarish pultidan buyruqlarni olamiz va boshlash uchun ularni ketma-ket port monitor oynasida ko'rsatish kifoya. ushbu dastur har bir tugma qanday kod berishini tushunishimiz uchun foydali bo'ladi. e’tiboringiz uchun rahmat! image4.jpeg image5.jpeg image6.png image7.jpeg image8.png image9.jpeg image10.png image11.jpeg image12.png image13.png image14.png image3.jpg /docprops/thumbnail.jpeg
4 / 13
arduino yordamida led boshqaruv - Page 4
5 / 13
arduino yordamida led boshqaruv - Page 5
