1 / 19

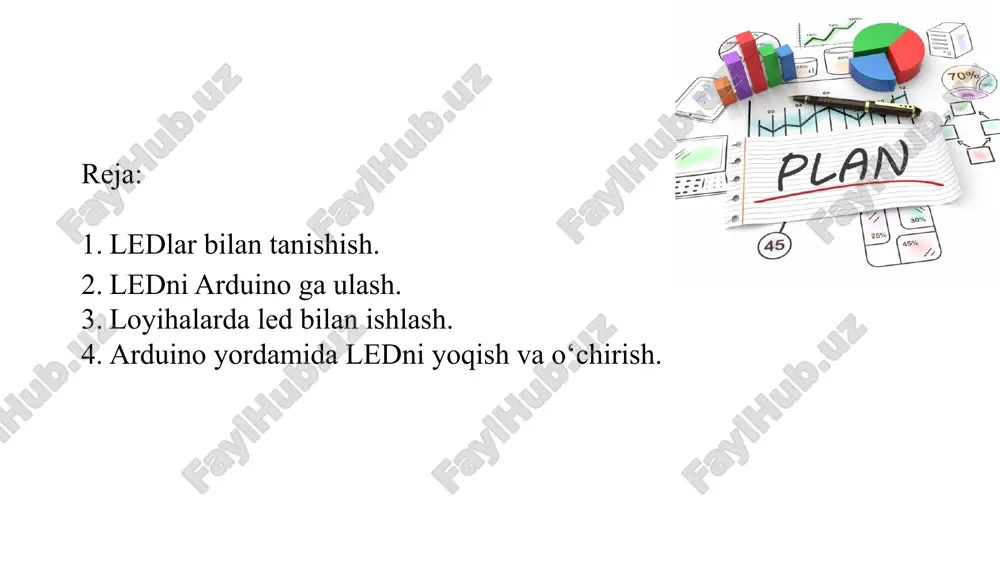

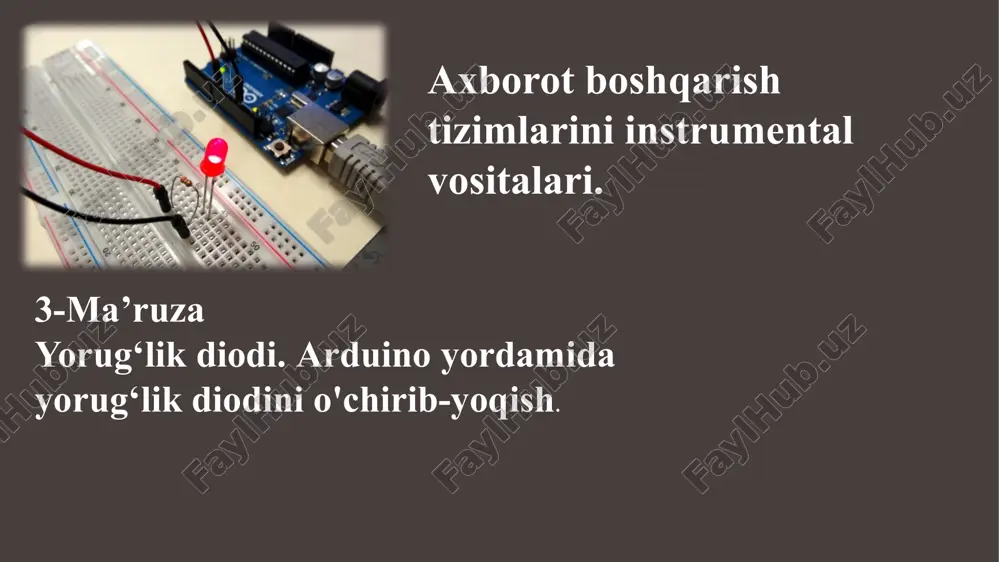

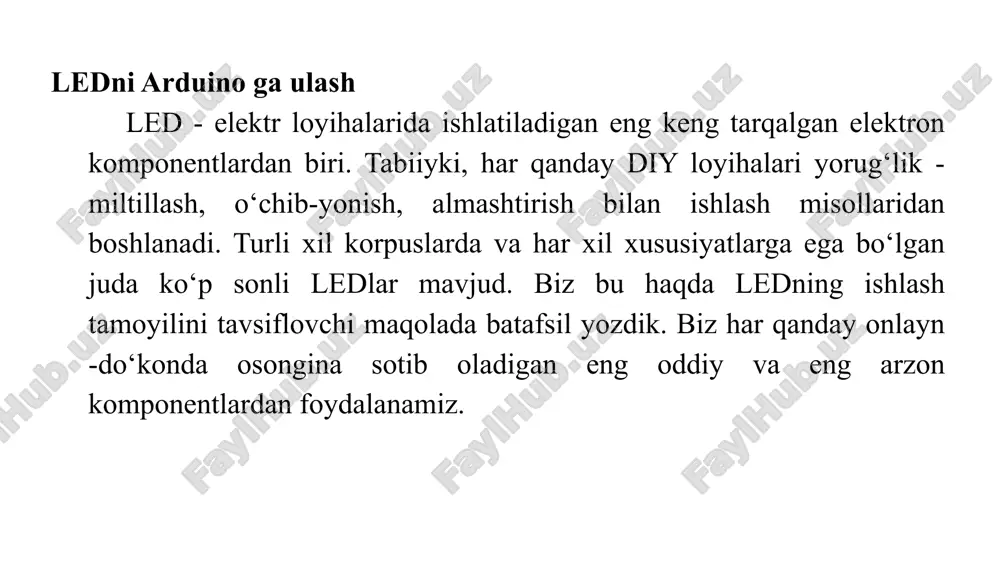

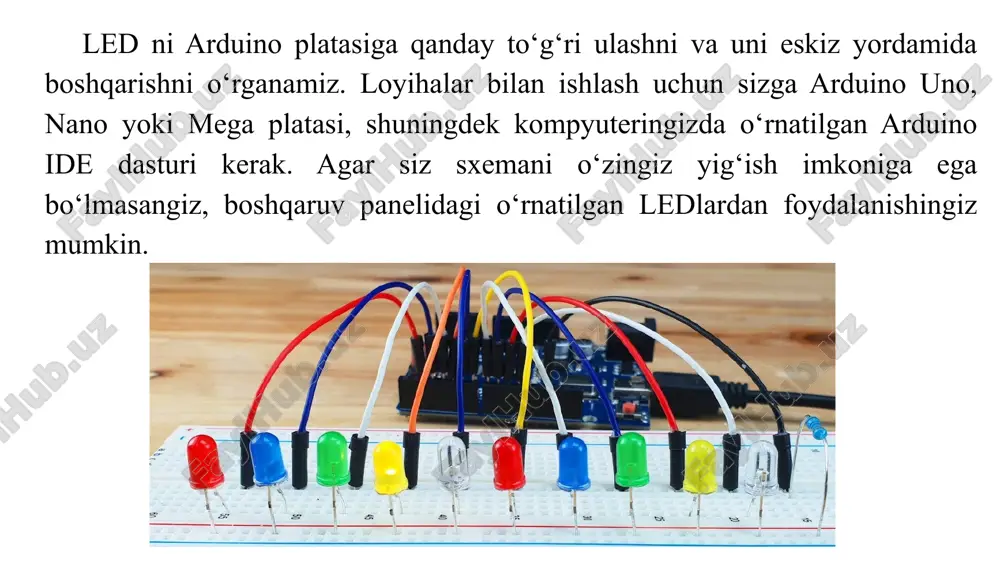

prezentatsiya powerpoint axborot boshqarish tizimlarini instrumental vositalari. 3-ma’ruza yorug‘lik diodi. arduino yordamida yorug‘lik diodini o'chirib-yoqish. reja: ledlar bilan tanishish. ledni arduino ga ulash. loyihalarda led bilan ishlash. arduino yordamida ledni yoqish va o‘chirish. led ni arduino platasiga qanday to‘g‘ri ulashni va uni eskiz yordamida boshqarishni o‘rganamiz. loyihalar bilan ishlash uchun sizga arduino uno, nano yoki mega platasi, shuningdek kompyuteringizda o‘rnatilgan arduino ide dasturi kerak. agar siz sxemani o‘zingiz yig‘ish imkoniga ega bo‘lmasangiz, boshqaruv panelidagi o‘rnatilgan ledlardan foydalanishingiz mumkin. ledni arduino ga ulash led - elektr loyihalarida ishlatiladigan eng keng tarqalgan elektron komponentlardan biri. tabiiyki, har qanday diy loyihalari yorug‘lik - miltillash, o‘chib-yonish, almashtirish bilan ishlash misollaridan boshlanadi. turli xil korpuslarda va har xil xususiyatlarga ega bo‘lgan juda ko‘p sonli ledlar mavjud. biz bu haqda ledning ishlash tamoyilini tavsiflovchi maqolada batafsil yozdik. biz har qanday onlayn -do‘konda osongina sotib oladigan eng oddiy va eng arzon komponentlardan foydalanamiz. ulanish qoidalari ledlar haqida …

2 / 19

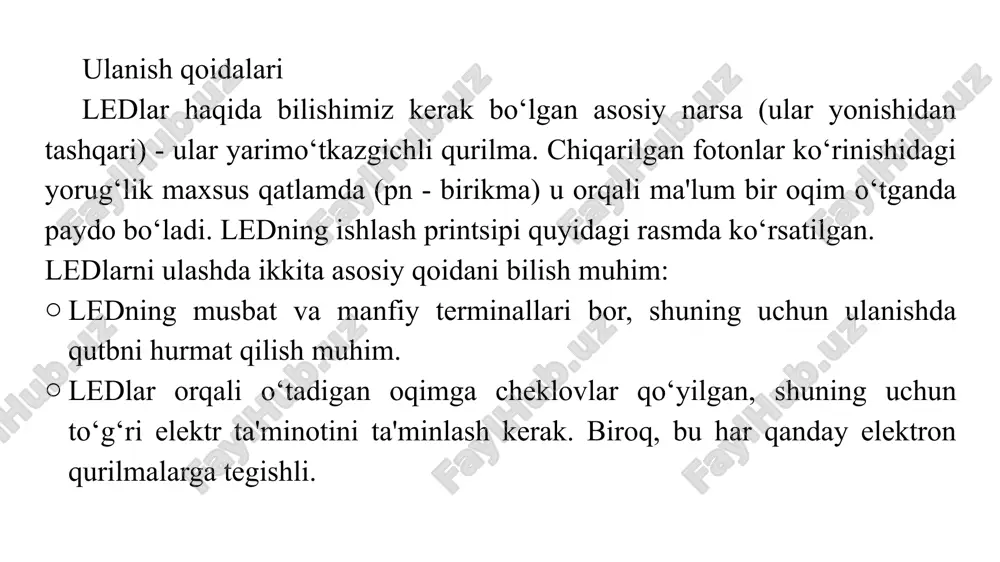

qaraymiz va ularning har xil o‘lchamda ekanligini ko‘ramiz. uzunroq oyoqcha musbat(plus) degan ma'noni anglatadi. agar uzunlikni taqqoslashning iloji bo‘lmasa yoki sizdan oldin kimdir oyoqlarning bir qismini kesib tashlagan bo‘lsa, biz tanani his qilyapmiz (vizual tarzda aniqlash qiyin bo‘ladi) - tanasi bir tomondan biroz kesilgan (qiyshiq), bu tomonda minus bor. agar siz oyoqlarni joylarga aralashtirsangiz va ulanish qutbini o‘zgartirsangiz nima bo‘ladi? yaxshiyamki, hech narsa. hech narsa yonmaydi, lekin hech narsa porlamaydi. noto‘g‘ri yoqilgan diod, kontaktlarning zanglashiga olib keladi. tabiiyki, ma'lum bir chegaraga qadar, agar biz yetarlicha katta oqim bilan ta'minlasak, ertami -kechmi buzilish yuz beradi va qurilma umuman ishlamay qoladi. tokni cheklash tokni cheklash qoidasiga amal qilish oson. siz faqat led uchun spetsifikatsiyaga ushbu model uchun maksimal oqim qiymatini kiritishingiz va kontaktlarning zanglashiga zarur bo‘lgan tokni yetkazib beradigan qarshilik qo‘shishingiz kerak. bularning barchasi om qonuni va internetda mavjud bo‘lgan ko‘plab kalkulyatorlar yordamida osongina hisoblab chiqiladi. jarayonni keraksiz hisoblar bilan murakkablashtirmaslik uchun …

3 / 19

nusli elektr davri kerak bo‘ladi. birinchi narsa - quvvatni uno kartasining 5v piniga ulash. chiroq yonadi, lekin bunday qurilmani eskiz yordamida boshqarish mumkin emas. quvvat yoqilguncha chiroq yonadi. shunday qilib, biz ledni plataga ulashimiz kerak. buning uchun biz uzun oyoqni plus bilan bog‘laymiz, ya'ni platadagi raqamli yoki analog ulagichga olib keladigan sxemaning qismiga. lekin biz buni darhol emas, balki rezistor orqali qilamiz, u keyinchalik 13 pinga ulanadi. qisqa oyog‘ini (minus) minusga - gnd piniga ulang. diagrammada shunday ko‘rinishda. sxemani yig‘ish uchun bizga quyidagilar kerak: • arduino platasi • doska • 2 ta sim "dada-dada" • yorug‘lik chiqaruvchi diod • qarshilik. siz rezistorni va ledni almashtirishingiz mumkin - gnd ni rezistorga ulang va to‘g‘ridan -to‘g‘ri raqamli pin bilan ulang. bundan hech narsa o‘zgarmaydi. agar siz simlarni almashtirishni xohlasangiz, diodning oyoqlari uzun tomoni taxtaning pinlariga olib keladigan simlarga, qisqa tomoni esa gnd etiketli pinlarga turishi kerakligiga e'tibor bering. muhim! ma'lum holatlarda, siz …

4 / 19

pinlarda kerakli quvvat darajasini hosil qiling. masalan, eskizda 5 -pin uchun past signal darajasini qo‘llagan holda, biz bu ulagichda bizga kerak bo‘lgan "minus" ni olamiz. umumiy elektr uzatish liniyalari orqali "plus va minus tomonlarini" tarqatishning ajoyib variantlari bo‘lgan doska panelidan foydalaning. maxsus sensor shield kengaytirish platalaridan foydalaning, ular har bir pin uchun quvvat va yerli alohida pinlarga ega. xuddi shu tarzda, svetofor yoki led tasmasi loyihalarini ishga tushirish orqali siz quyidagi ledlarni ulashingiz mumkin. shuni yodda tutingki, 3 tadan ortiq ledni ulash arduino platasining quvvat moduliga katta yuk beradi. shu sababli, bir vaqtning o‘zida bir nechta ledni uzoq vaqt davomida yoqishni tashkil qilish tavsiya etilmaydi. mustaqil ishlash uchun topshiriqlar: 1. arduino sxemalarini o‘zingiz ulang. 2. arduino ideda mustaqil ravishda bu ish uchun dastur yozing. 3. mayoqni yarim soniya yorug‘lik qilib turing va miltillash orasidagi pauza bir soniyaga tenglashtiring. 4. misol kodini o‘zgartiring, shunda chiroq ishga tushgandan keyin uch soniya davomida …

5 / 19
