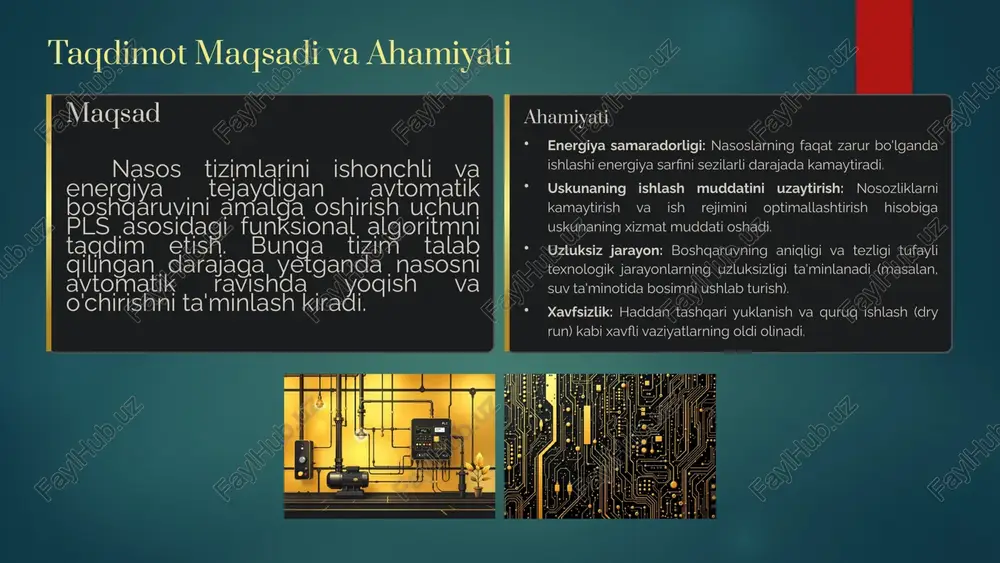

plsda nasos tizimini avtomatik yoqish/o'chirish algoritmini tuzish 1 taqdimot maqsadi va ahamiyati maqsad nasos tizimlarini ishonchli va energiya tejaydigan avtomatik boshqaruvini amalga oshirish uchun pls asosidagi funksional algoritmni taqdim etish. bunga tizim talab qilingan darajaga yetganda nasosni avtomatik ravishda yoqish va o'chirishni ta'minlash kiradi. ahamiyati energiya samaradorligi: nasoslarning faqat zarur bo'lganda ishlashi energiya sarfini sezilarli darajada kamaytiradi. uskunaning ishlash muddatini uzaytirish: nosozliklarni kamaytirish va ish rejimini optimallashtirish hisobiga uskunaning xizmat muddati oshadi. uzluksiz jarayon: boshqaruvning aniqligi va tezligi tufayli texnologik jarayonlarning uzluksizligi ta'minlanadi (masalan, suv ta'minotida bosimni ushlab turish). xavfsizlik: haddan tashqari yuklanish va quruq ishlash (dry run) kabi xavfli vaziyatlarning oldi olinadi. 2 muammoning qo'yilishi: nima uchun avtomatlashtirish kerak? an'anaviy nasos tizimlarida boshqaruv ko'pincha qo'lda amalga oshiriladi yoki oddiy mexanik relelarga asoslanadi, bu esa bir qator muammolarga olib keladi: yuqori energiya iste'moli nasoslar tez-tez yoqilish/o'chirilishi yoki kerak bo'lmaganda ishlashi natijasida energiya isrofgarchiligi yuzaga keladi. avtomatlashtirishda talabga qarab aniq boshqaruv …

2 / 10

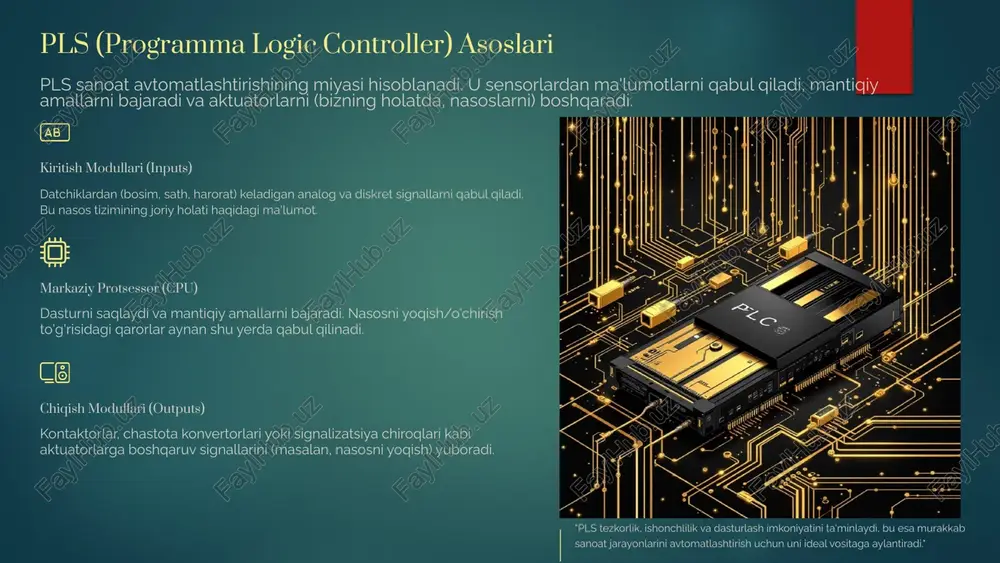

noat avtomatlashtirishining miyasi hisoblanadi. u sensorlardan ma'lumotlarni qabul qiladi, mantiqiy amallarni bajaradi va aktuatorlarni (bizning holatda, nasoslarni) boshqaradi. kiritish modullari (inputs) datchiklardan (bosim, sath, harorat) keladigan analog va diskret signallarni qabul qiladi. bu nasos tizimining joriy holati haqidagi ma'lumot. markaziy protsessor (cpu) dasturni saqlaydi va mantiqiy amallarni bajaradi. nasosni yoqish/o'chirish to'g'risidagi qarorlar aynan shu yerda qabul qilinadi. chiqish modullari (outputs) kontaktorlar, chastota konvertorlari yoki signalizatsiya chiroqlari kabi aktuatorlarga boshqaruv signallarini (masalan, nasosni yoqish) yuboradi. "pls tezkorlik, ishonchlilik va dasturlash imkoniyatini ta'minlaydi, bu esa murakkab sanoat jarayonlarini avtomatlashtirish uchun uni ideal vositaga aylantiradi." 4 nasos tizimining komponentlari va ishlash printsipi avtomatik boshqaruv algoritmini tuzishdan oldin, tizimning asosiy qismlarini va ularning funksiyalarini tushunish muhimdir. nasos agregati suyuqlikni harakatlantiruvchi asosiy element. elektr motor va nasosdan iborat. bosim datchigi (sensor) tizimdagi bosimni doimiy ravishda o'lchaydi va analog signallarni (4-20ma) plsga yuboradi. boshqaruvning asosi. sath datchigi (o’rinli bo’lsa) nasosga suv keladigan rezervuar yoki quduqdagi suyuqlik …

3 / 10

(ya'ni, bosim talab qilingan darajadan oshib ketgan bo'lsa), pls nasos motorini o'chirish uchun signal yuboradi. keçikish (delay) tizimning tez-tez yoqilish/o'chirilishini (chattering) oldini olish uchun, har bir tsikldan keyin qisqa vaqtli kechikish taymeri qo'llaniladi. 6 datchiklar va ularning roli tizimning aniqligi va ishonchliligi tanlangan datchiklarga bog'liq. eng muhim datchiklar: bosim datchigi (transmitter) tizimning yuragi. odatda, 4-20ma diapazonida analog signal chiqaradi. pls bu signalni bosim birliklariga (masalan, bar yoki kpa) aylantirishi kerak. vazifasi: tizim bosimini belgilangan diapazonda ushlab turish uchun kirish ma'lumotlarini ta'minlash. sath datchigi (low level switch) suv manbaida (quduq, suv havzasi) minimal sathni nazorat qiladi. bu oddiy diskret datchik bo'lishi yoki uzluksiz analog datchik bo'lishi mumkin. vazifasi: nasosni quruq ishlashdan (nasos bo'sh ishlaganda qizib ketishi va yonishi mumkin) himoya qilish. termik himoya (motor protection) motorning o'ta qizib ketishi yoki haddan tashqari yuklanishini nazorat qiladi. bu datchik emas, balki integral himoya rele bo'lishi mumkin. vazifasi: motorning ishdan chiqishini oldini olish va …

4 / 10

signal bersa yoki termik himoya ishga tushsa, nasos darhol o'chiriladi. bunday holda, qayta ishga tushirish uchun operatorning tasdig'i yoki ma'lum bir vaqt o'tishi talab qilinadi. ilg'or nazorat (pid) agar tizimda bosimni yanada aniqroq ushlab turish kerak bo'lsa (masalan, yuqori sezuvchan talablar), chastota konvertori (vfd) va pid (proportional-integral-derivative) regulyatori qo'llaniladi. bu nasos tezligini bosim talabiga qarab doimiy ravishda o'zgartirish imkonini beradi. 8 algoritmni sinash va optimizatsiyalash algoritmni joriy etishdan so'ng, uning samaradorligini ta'minlash uchun sinov va optimallashtirish bosqichlari majburiy hisoblanadi. ishga tushirish sinovlari (commissioning) datchiklarning kalibrlanishi va plsga ulanishi to'g'riligini tekshirish. kirish va chiqish modullarining funksionalligini tasdiqlash. barcha xavfsizlik funksiyalari to'g'ri ishlayotganiga ishonch hosil qilish. kritik parametrlarni sozlash p_min va p_max qiymatlarini amaliy sharoitlarga mos ravishda aniqlash. histerezis diapazonini juda tor bo'lmasligi uchun sozlash, bu nasosning ishlash muddatini uzaytiradi. yuklanish sinovlari tizimni turli xil yuklanish sharoitlarida sinash (minimal, maksimal va o'zgaruvchan iste'mol). bu bosimning barqarorligini va nasosning javob tezligini baholashga yordam …

5 / 10

muddati uzaytirildi. dasturning mantiqiy tuzilishi tezkor diagnostika va texnik xizmat ko'rsatishni osonlashtiradi. kelajakdagi rivojlanish masofaviy monitoring (scada/hmi): tizimni masofadan nazorat qilish va sozlash imkoniyatlarini qo'shish. predictive maintenance (oldindan bashorat qilish): vibratsiya yoki harorat datchiklarini qo'shib, nasosning nosozliklarini oldindan aniqlash. ko'p nasosli stansiyalar: bir nechta nasosni yuklanishga qarab avtomatik ravishda almashtirish va ularni navbatma-navbat ishlatish algoritmini kiritish (pump rotation). avtomatlashtirish faqat xarajatlarni kamaytirish emas, balki sanoat va kommunal infratuzilmani yanada aqlli va barqaror qilishdir. e'tiboringiz uchun rahmat! 10 image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image27.png image28.png image29.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image30.png image31.png image32.png image33.png image34.png image35.png image36.png image37.png image38.png image39.png image40.png image41.png image42.png image43.png image44.png image45.png image46.png image47.png image48.png image49.png image2.png image3.png image4.png image5.png
