1 / 19

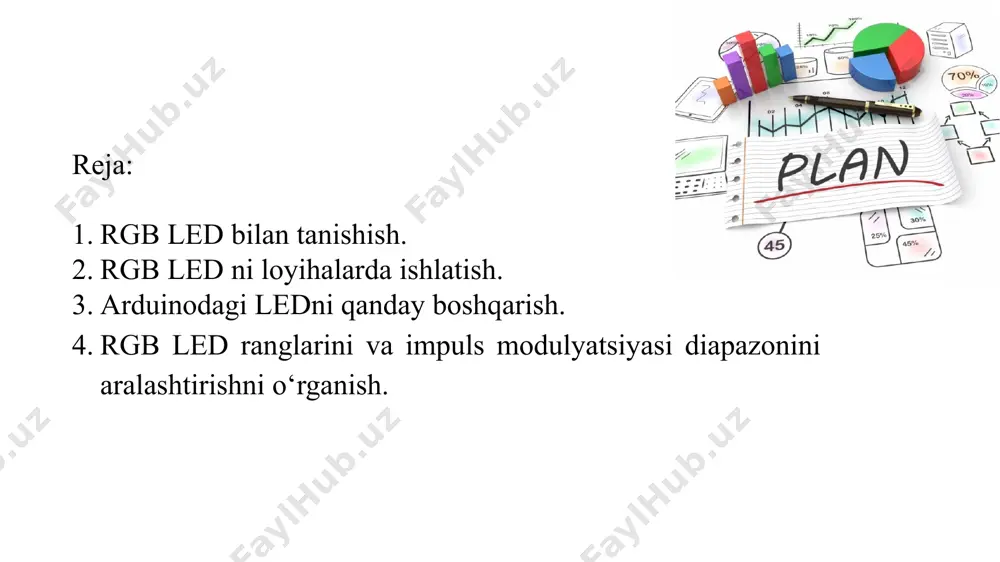

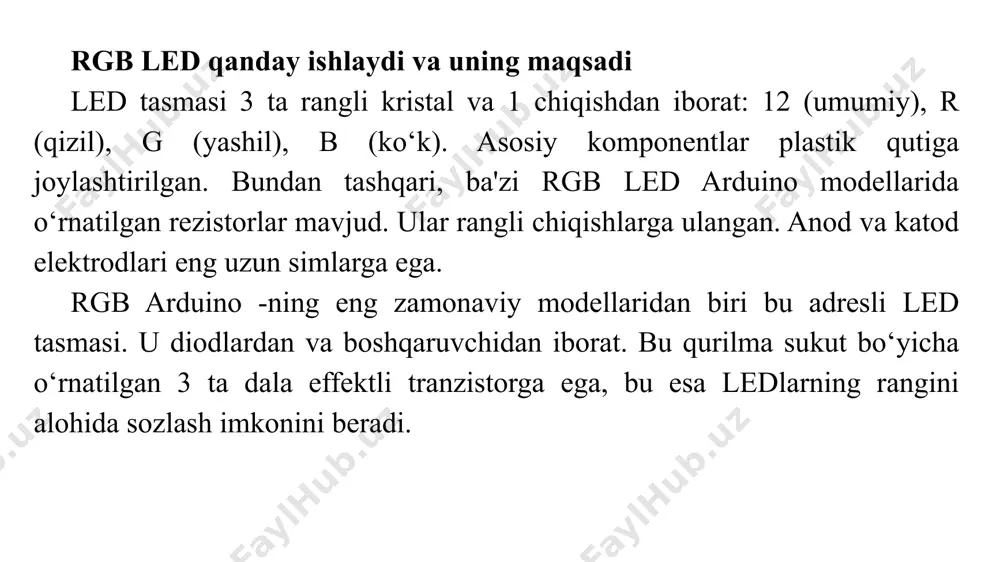

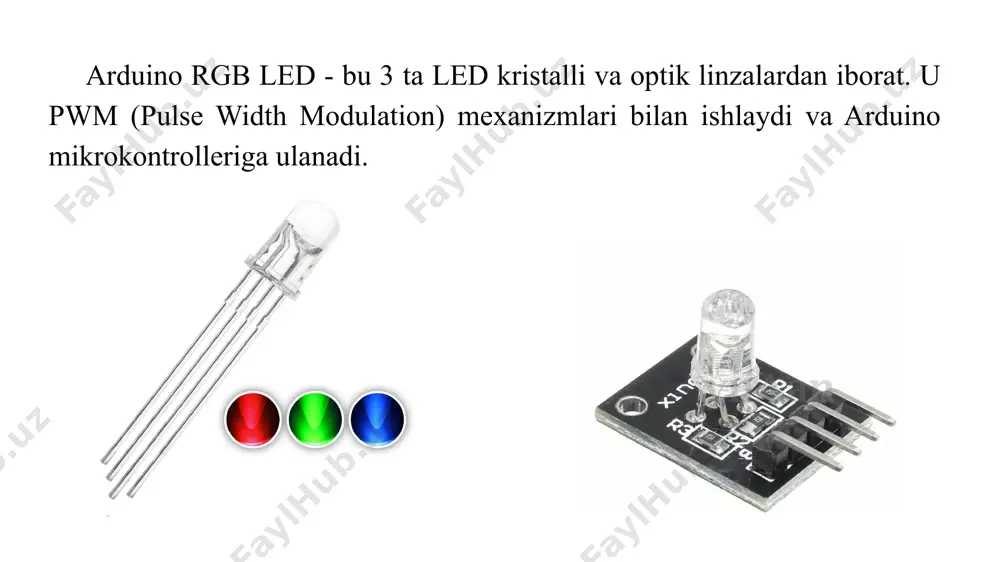

презентация powerpoint axborot boshqarish tizimlarini instrumental vositalari. 7-ma’ruza rgb yorug‘lik diodi bilan ishlash. impuls kengligining modulyatsiyasi. reja: rgb led bilan tanishish. rgb led ni loyihalarda ishlatish. arduinodagi ledni qanday boshqarish. rgb led ranglarini va impuls modulyatsiyasi diapazonini aralashtirishni o‘rganish. arduino rgb led - bu 3 ta led kristalli va optik linzalardan iborat. u pwm (pulse width modulation) mexanizmlari bilan ishlaydi va arduino mikrokontrolleriga ulanadi. rgb led qanday ishlaydi va uning maqsadi led tasmasi 3 ta rangli kristal va 1 chiqishdan iborat: 12 (umumiy), r (qizil), g (yashil), b (ko‘k). asosiy komponentlar plastik qutiga joylashtirilgan. bundan tashqari, ba'zi rgb led arduino modellarida o‘rnatilgan rezistorlar mavjud. ular rangli chiqishlarga ulangan. anod va katod elektrodlari eng uzun simlarga ega. rgb arduino -ning eng zamonaviy modellaridan biri bu adresli led tasmasi. u diodlardan va boshqaruvchidan iborat. bu qurilma sukut bo‘yicha o‘rnatilgan 3 ta dala effektli tranzistorga ega, bu esa ledlarning rangini alohida sozlash imkonini …

2 / 19

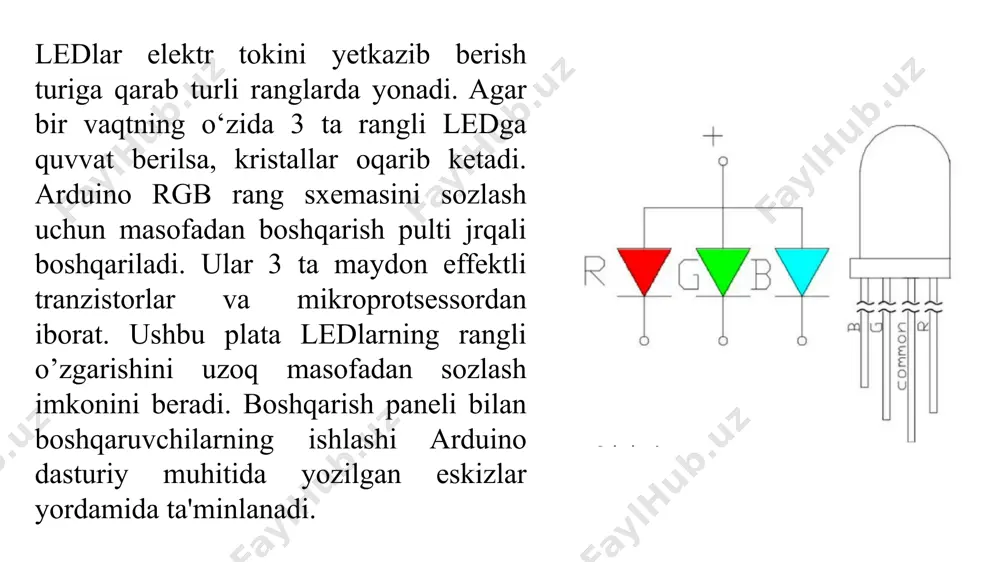

i. modelni yig‘ish uchun quyidagilar kerak bo’ladi: arduino platasi uch rangli led arduino ide dasturi, uni arduino veb -saytidan yuklab olish mumkin. agar rezistorlarsiz led ishlatilsa, : panel (doska) 4 ta "papa-papa" simlari 220 om uchun 3 resistor ham kerak bo’ladi modelning arduinoga ulanish sxemasi: o‘rnatilgan rezistorlarsiz uch rangli led bilan ishlashda shuni yodda tutish kerakki, led oyog‘ining maqsadi uning uzunligi bo‘yicha aniqlanishi mumkin. eng uzun yer (gnd), qisqaroq yashil (g), yanada qisqarog’i ko‘k (b) va eng qisqa oyoqchasi qizil (r). o‘rnatilgan rezistorlar bilan uch rangli ledli arduino modeli uchun ulanish sxemasi: o‘rnatilgan rezistorlarsiz uch rangli ledli arduino modelini ulash sxemasi: arduinoga tugmacha led bilan shunday ko‘rinishda ulanadi: ko‘p rangli ledlar, yoki ular rgb deb ham ataladi, dinamik ravishda o‘zgarib turadigan orqa nuri rangini ko‘rsatish va yaratish uchun ishlatiladi. ichki qurilma rgb led-bitta paketda birlashtirilgan uchta bitta rangli kristal. rgb nomi har bir kristal chiqaradigan ranglarga ko‘ra qizil - qizil, …

3 / 19

modelning arduinoga ulanish sxemasi: mustaqil ishlash uchun topshiriqlar: 1. ma’ruzaning nazariy materialini o‘rganish. 2. bundan tashqari ishlatilgan internet -resurslarni o‘rganing. 3. arduino sxemasida rgb ledni mustaqil o‘zingiz ulang. 4. arduino ideda mustaqil ravishda rgb led uchun dastur yozing. havolalar 1. http://edurobots.ru/2014/04/arduino-trehcvetnii-svetodiod/ 2. https://www.youtube.com/watch?v=nt824cziyiy 3. http://edurobots.ru/2014/04/arduino-trehcvetnii-svetodiod/ 4. https://www.youtube.com/watch?v=nt824cziyiy 5. https://www.youtube.com/watch?v=-sizkvwwhrw 6. http://electrik.info/ledlight/1411-rgb-svetodiody-kak-oni-rabotayt.html 7. https://www.youtube.com/watch?v=-sizkvwwhrw 8. http://electrik.info/ledlight/1411-rgb-svetodiody-kak-oni-rabotayt.html thank you that you took the time to watch image1.png image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.png image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.png image15.jpeg image16.jpeg image17.png image18.png /docprops/thumbnail.jpeg

4 / 19

5 / 19

Ko'proq o'qimoqchimisiz?

Barcha 19 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"rgb led" haqida

презентация powerpoint axborot boshqarish tizimlarini instrumental vositalari. 7-ma’ruza rgb yorug‘lik diodi bilan ishlash. impuls kengligining modulyatsiyasi. reja: rgb led bilan tanishish. rgb led ni loyihalarda ishlatish. arduinodagi ledni qanday boshqarish. rgb led ranglarini va impuls modulyatsiyasi diapazonini aralashtirishni o‘rganish. arduino rgb led - bu 3 ta led kristalli va optik linzalardan iborat. u pwm (pulse width modulation) mexanizmlari bilan ishlaydi va arduino mikrokontrolleriga ulanadi. rgb led qanday ishlaydi va uning maqsadi led tasmasi 3 ta rangli kristal va 1 chiqishdan iborat: 12 (umumiy), r (qizil), g (yashil), b (ko‘k). asosiy komponentlar plastik qutiga joylashtirilgan. bundan tashqari, ba'zi rgb led arduino modellarida o‘rnatilgan rezistorlar mavjud. ular rangl...
