1 / 5

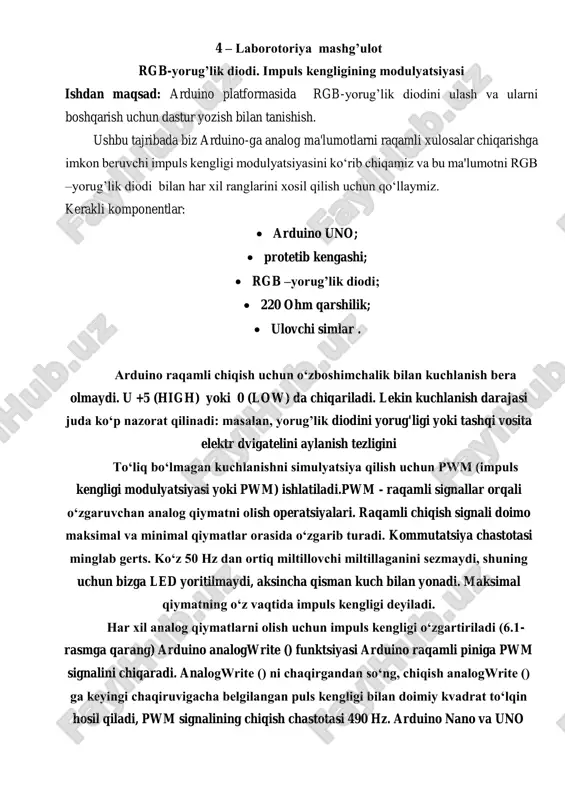

4 – laborotoriya mashg’ulot rgb-yorug’lik diodi. impuls kengligining modulyatsiyasi ishdan maqsad: arduino platformasida rgb-yorug’lik diodini ulash va ularni boshqarish uchun dastur yozish bilan tanishish. ushbu tajribada biz arduino-ga analog ma'lumotlarni raqamli xulosalar chiqarishga imkon beruvchi impuls kengligi modulyatsiyasini ko‘rib chiqamiz va bu ma'lumotni rgb –yorug’lik diodi bilan har xil ranglarini xosil qilish uchun qo‘llaymiz. kerakli komponentlar:  arduino uno;  protetib kengashi;  rgb –yorug’lik diodi;  220 ohm qarshilik;  ulovchi simlar . arduino raqamli chiqish uchun o‘zboshimchalik bilan kuchlanish bera olmaydi. u +5 (high) yoki 0 (low) da chiqariladi. lekin kuchlanish darajasi juda ko‘p nazorat qilinadi: masalan, yorug’lik diodini yorug'ligi yoki tashqi vosita elektr dvigatelini aylanish tezligini to‘liq bo‘lmagan kuchlanishni simulyatsiya qilish uchun pwm (impuls kengligi modulyatsiyasi yoki pwm) ishlatiladi.pwm - raqamli signallar orqali o‘zgaruvchan analog qiymatni olish operatsiyalari. raqamli chiqish signali doimo maksimal va minimal qiymatlar orasida o‘zgarib turadi. kommutatsiya chastotasi minglab gerts. ko‘z 50 hz dan …

2 / 5

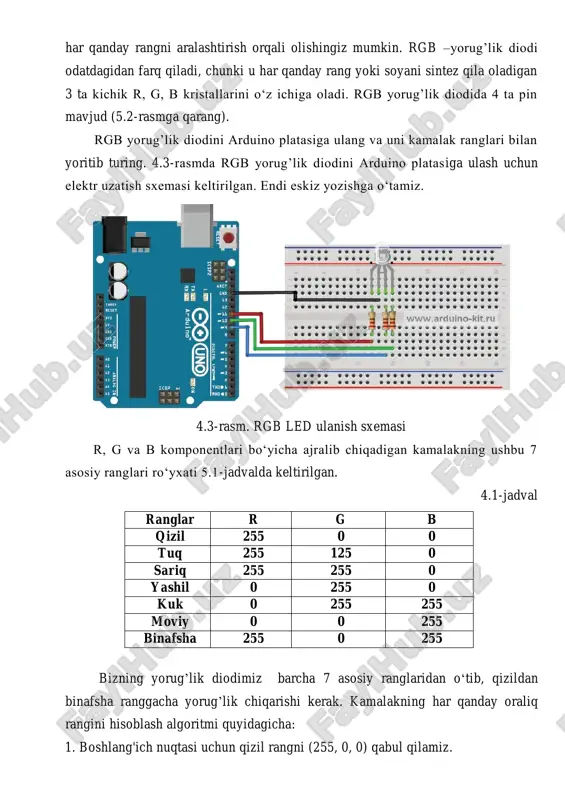

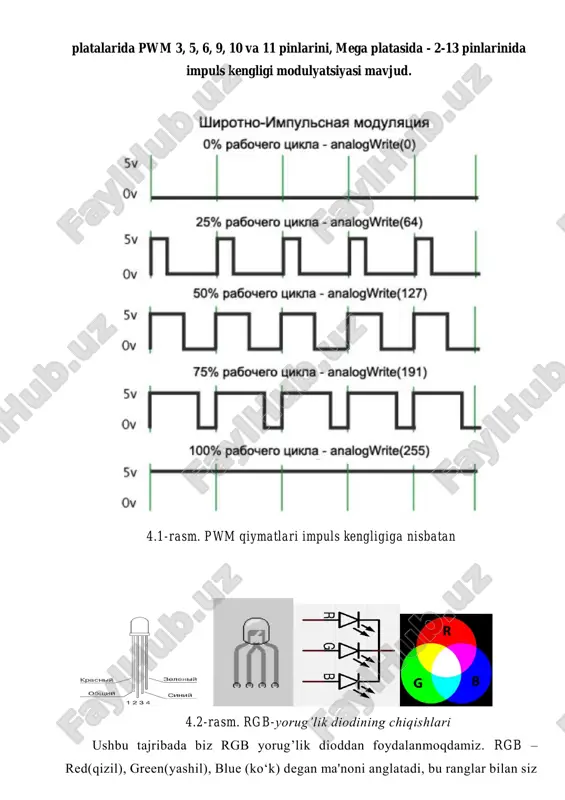

foydalanmoqdamiz. rgb – red(qizil), green(yashil), blue (ko‘k) degan ma'noni anglatadi, bu ranglar bilan siz har qanday rangni aralashtirish orqali olishingiz mumkin. rgb –yorug’lik diodi odatdagidan farq qiladi, chunki u har qanday rang yoki soyani sintez qila oladigan 3 ta kichik r, g, b kristallarini o‘z ichiga oladi. rgb yorug’lik diodida 4 ta pin mavjud (5.2-rasmga qarang). rgb yorug’lik diodini arduino platasiga ulang va uni kamalak ranglari bilan yoritib turing. 4.3-rasmda rgb yorug’lik diodini arduino platasiga ulash uchun elektr uzatish sxemasi keltirilgan. endi eskiz yozishga o‘tamiz. 4.3-rasm. rgb led ulanish sxemasi r, g va b komponentlari bo‘yicha ajralib chiqadigan kamalakning ushbu 7 asosiy ranglari ro‘yxati 5.1-jadvalda keltirilgan. 4.1-jadval ranglar r g b qizil 255 0 0 tuq 255 125 0 sariq 255 255 0 yashil 0 255 0 kuk 0 255 255 moviy 0 0 255 binafsha 255 0 255 bizning yorug’lik diodimiz barcha 7 asosiy ranglaridan o‘tib, qizildan binafsha ranggacha …

3 / 5

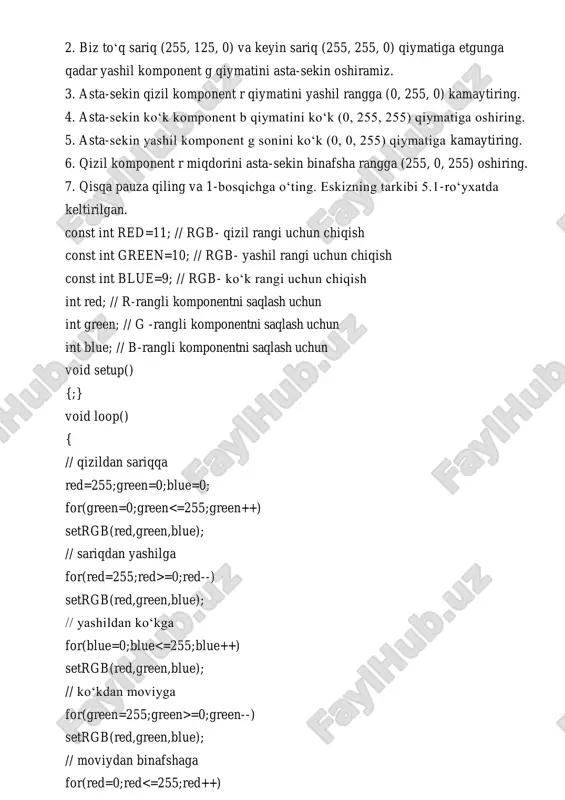

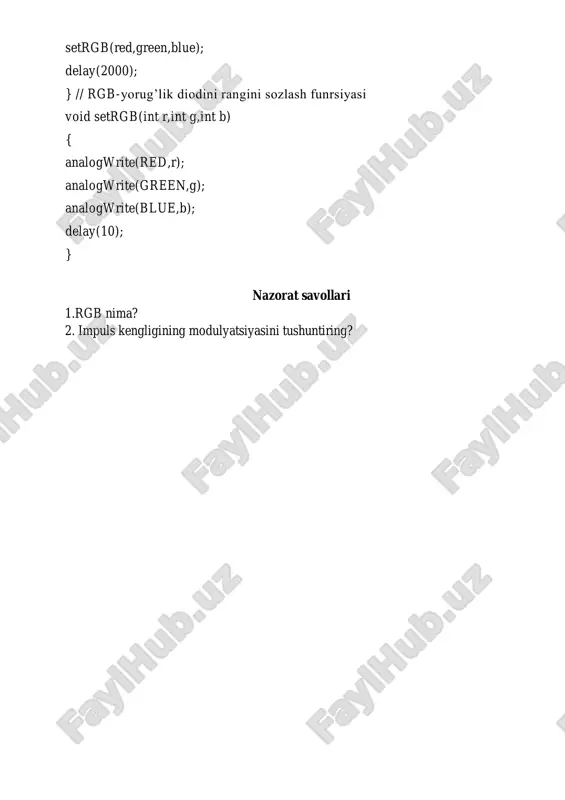

void setup() {;} void loop() { // qizildan sariqqa red=255;green=0;blue=0; for(green=0;green =0;red--) setrgb(red,green,blue); // yashildan ko‘kga for(blue=0;blue =0;green--) setrgb(red,green,blue); // moviydan binafshaga for(red=0;red<=255;red++) setrgb(red,green,blue); delay(2000); } // rgb-yorug’lik diodini rangini sozlash funrsiyasi void setrgb(int r,int g,int b) { analogwrite(red,r); analogwrite(green,g); analogwrite(blue,b); delay(10); } nazorat savollari 1.rgb nima? 2. impuls kengligining modulyatsiyasini tushuntiring?

4 / 5

rgb-yorug’lik diodi laboratoriyasi - Page 4

5 / 5

rgb-yorug’lik diodi laboratoriyasi - Page 5
