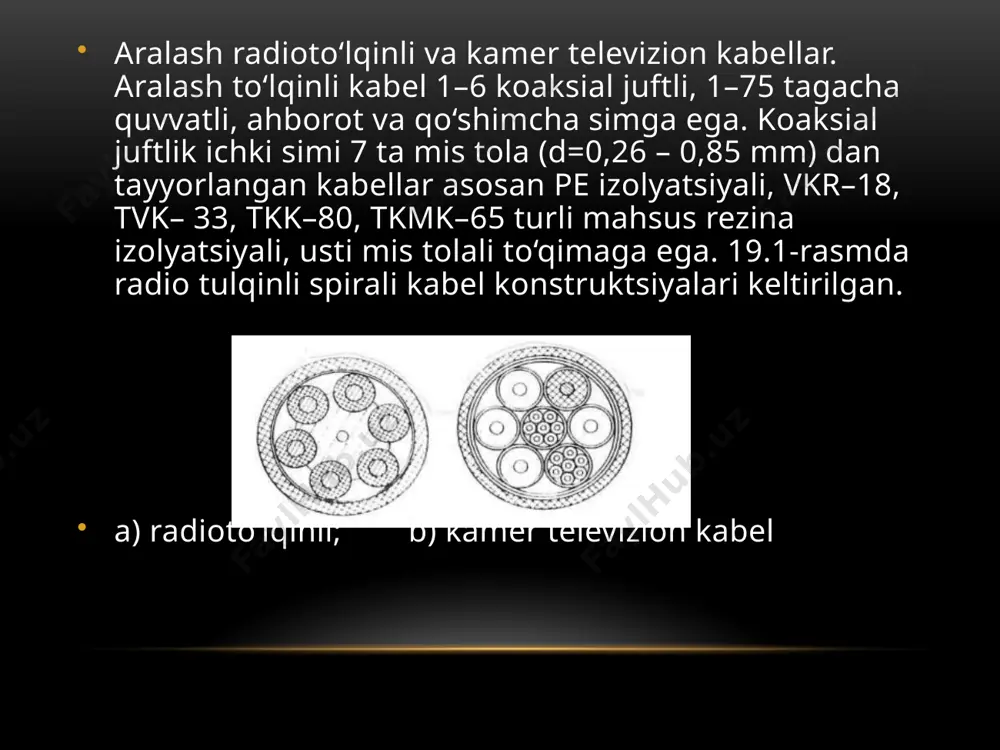

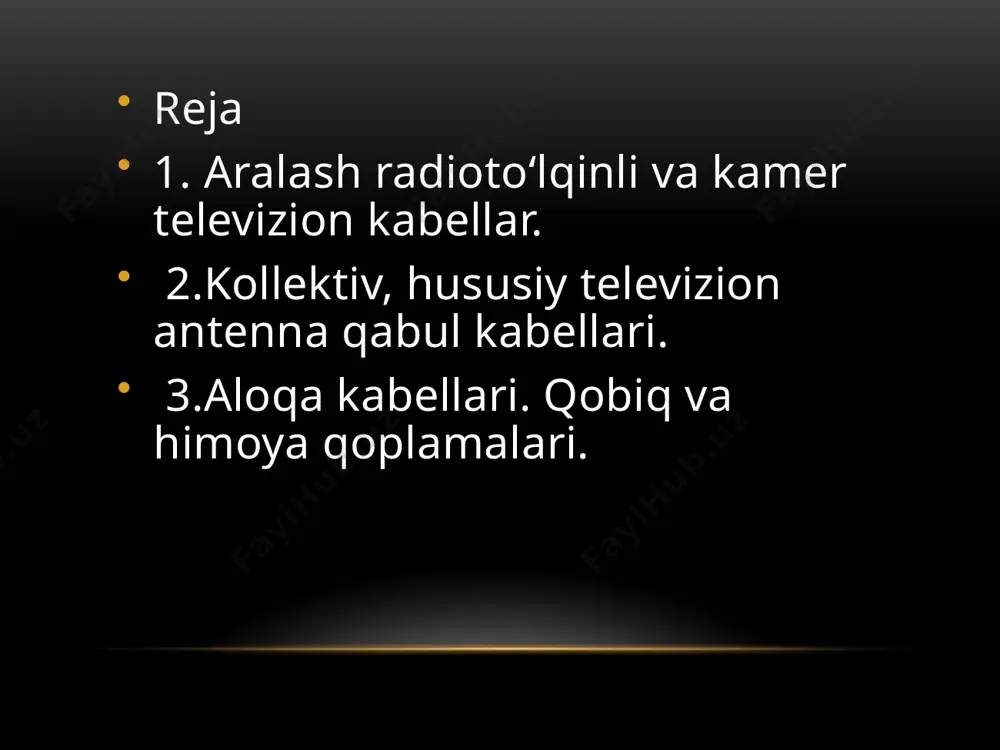

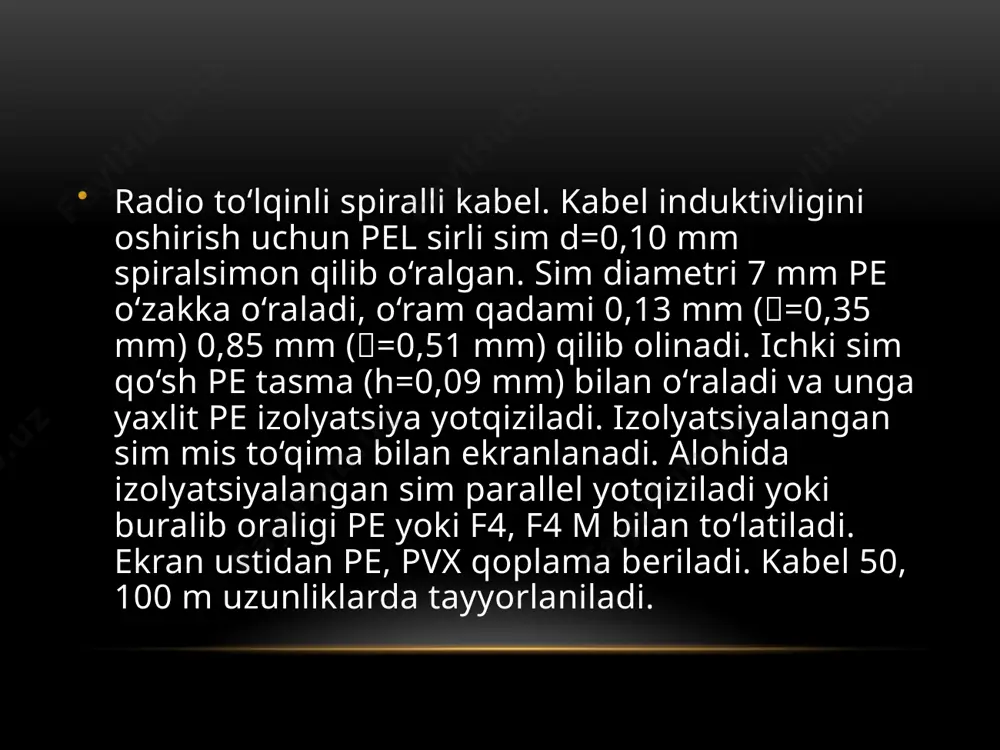

andijon mashinasozlik instututi elektrotexnika fakulteti eee yo’nalishi k 91 21 guruh talabasi qutbiddinov yaxyobekning kabel liniyalarini ishlatish va ta’mirlash fanidan mustaqil ishi radio to’lqinli spiralli kabel reja 1. aralash radioto‘lqinli va kamer televizion kabellar. 2.kollektiv, hususiy televizion antenna qabul kabellari. 3.aloqa kabellari. qobiq va himoya qoplamalari. radio to‘lqinli spiralli kabel. kabel induktivligini oshirish uchun pel sirli sim d=0,10 mm spiralsimon qilib o‘ralgan. sim diametri 7 mm pe o‘zakka o‘raladi, o‘ram qadami 0,13 mm (=0,35 mm) 0,85 mm (=0,51 mm) qilib olinadi. ichki sim qo‘sh pe tasma (h=0,09 mm) bilan o‘raladi va unga yaxlit pe izolyatsiya yotqiziladi. izolyatsiyalangan sim mis to‘qima bilan ekranlanadi. alohida izolyatsiyalangan sim parallel yotqiziladi yoki buralib oraligi pe yoki f4, f4 m bilan to‘latiladi. ekran ustidan pe, pvx qoplama beriladi. kabel 50, 100 m uzunliklarda tayyorlaniladi. aralash radioto‘lqinli va kamer televizion kabellar. aralash to‘lqinli kabel 1–6 koaksial juftli, 1–75 tagacha quvvatli, ahborot va qo‘shimcha simga ega. koaksial …

2 / 12

i qilib tayyorlaniladi. kushimcha sim 7 misli d=0,30 mm simdan iborat pvx, pe izolyatsiyali bo‘ladi. rezina izolyatsiyali sim lafsan yoki kapron bilan to‘qiladi, 7 izolyatsiyalangan sim guruhga bo‘linadi. 24 simli kabel 3 koaksial juftlik va 3 ta ekranlanmagan qo‘shimcha guruhdan iborat bo‘lib, ular o‘zak atrofida buraladi. buralgan kabel gazmol yoki plastmassa tasmada o‘raladi, misli ekran yotqizilib, pvx qoplama beriladi. kabel xizmat muddati 4 yilga mo‘ljallangan. aloqa kabellari. bu kabellar magistral, shaharlararo, viloyat ichki (zonali), qishloqli, shaharli, suvosti, biriktiruvchi tarmoq radioto‘lqinli turli bo‘lib, past va yuqori chastotalarga bo‘linadi. tuzilishi bo‘yicha: simmetrik va koaksial, birjinsli va aralash juftli, to‘rtlik, o‘ramali va dastak o‘ramli turlarga bo‘linadi. kabellar izolyatsiya va qobiq turlari bo‘yicha ajratiladi. belgilanishi: m – magistral, shaharlararo, km – koaksial magistrali, t – shahar telefoni, s – stirofleks izolyatsiyali, p – polietilen izolyatsiyali, a – aluminiy qobiqli, s – po‘lat qobiqli. himoya qoplami: g – ochiq (qo‘rg‘oshin qobiqli), b – tasmali zirx, …

3 / 12

lar o‘zgarmas elektr xarakteristikali bo‘lishi kerak. eng yaxshi dielektrik havo hisoblanib, ko‘pincha aralash izolyatsiya qo‘llaniladi. keng ishlatiladigan plastmassalar – stirofleks, polietilen, ftoroplast, polivinilxlorid va boshqalardir. simmetrik aloqa kabellari: naysimon (nay qo‘rinishida simga spiralli yotqizilgan), yaxlit, g‘ovaksimon (ko‘pik plast), ballonli (naysimon davriy siqilgan), kordel-naysimon (plastmassa kordel va nay) qilib ishlab chiqariladi. 31-rasmda simmetrik aloka kabellari konstruktsiyalari keltirilgan. konstrurktsiya quyidagicha o‘raladi: . simmetrik aloqa kabellari konstruktsiyalari qobiq va himoya qoplamalari. qobiqlar – metalli, plastmassali va metall plastmassali qilib tayyorlanadi. metallisimon-qo‘rg‘oshinli, aluminiyli va po‘latli qilib tayyorlanadi. qo‘rg‘oshinli – qaynoq holda siqish usuli bilan yotqiziladi. aluminiylisi – qaynoq holatda siqib yotqiziladi yoki egib yotqizib yondosh qismlari payvandlanadi; elektr kimyoviy korroziyadan aluminiyni saqlash uchun pvx va pe shlanglari qoplanadi; po‘lat qobiq qalinligi 0,3 – 0,5 mmli tasmani naysimon holda tayyorlanib tutash qismlari payvandlanadi. uni korroziyadan himoyalash uchun pvx yoki pe shlangi yotkiziladi. plastmassali qobiq – pvx, pe poliizobutilen kompozitsiyasidan tayyorlanadi. aralash metallplastik – shakllangan aluminiy …

4 / 12

raro, km – koaksial magistrali, t – shahar telefoni, s – stirofleks izolyatsiyali, p – polietilen izolyatsiyali, a – aluminiy qobiqli, s – po‘lat qobiqli. himoya qoplami: g – ochiq (qo‘rg‘oshin qobiqli). foydalanilgan adabiyotlar: 1. ahmedov a.sh., kamalov sh.m. kabel texnikasi asoslari. 0 ‘quv qo‘llanma, toshkent, tdtu, 2010. 2. основы кабельной техники. учебник для студ. высш. учеб. заведений. в.м. леонов и др. под ред. и.б. пешкова. - м.: издательский центр «академия», 2006. 3. ахмедов о.ш.. кабел техникаси асослари. укув кулланма, тошкент, тдту, 2000. 4. камалов ш.м., ахмедов о.ш. электротехникаматериаллари.техника олий укув юртлари учун укув кулланма. т.: «укитувчи» нашриёти, 1994. 5. пантелеев е.г. монта»: и ремонт кабельных линий. справочник электромонтажника. 2-е изд. пер. м.: энергоатомиздат, 1990 image1.png image3.png image4.png /docprops/thumbnail.jpeg
