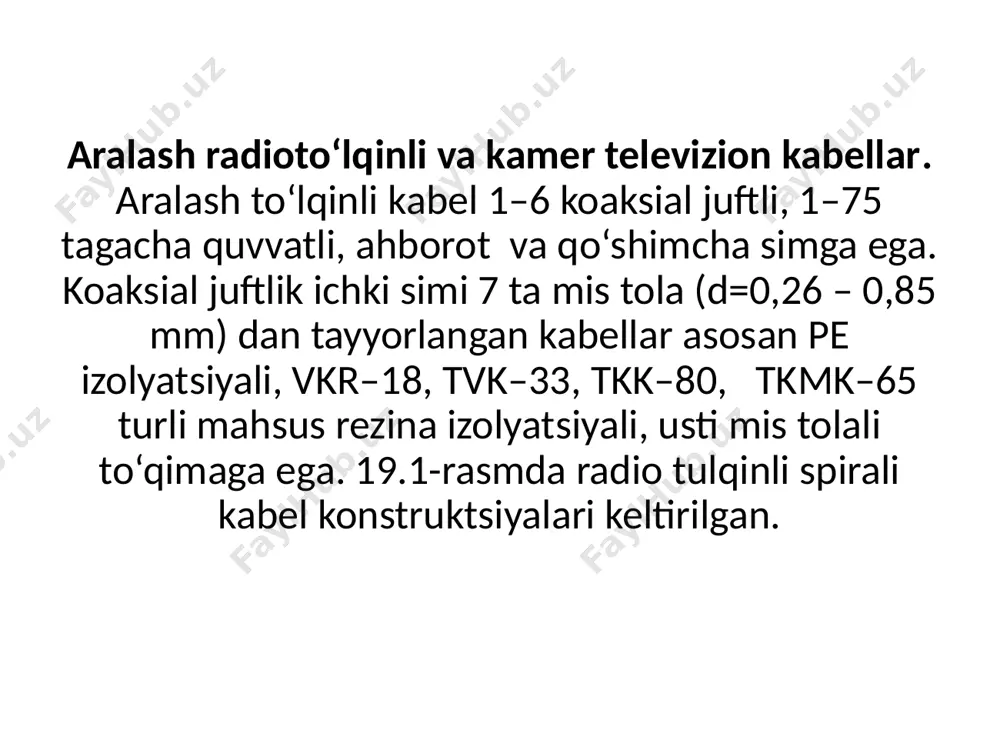

презентация powerpoint 19-mavzu:radio to‘lqinli spiralli kabel. reja 1. aralash radioto‘lqinli va kamer televizion kabellar. 2.kollektiv, hususiy televizion antenna qabul kabellari. 3.aloqa kabellari. qobiq va himoya qoplamalari. r radio to‘lqinli spiralli kabel. kabel induktivligini oshirish uchun pel sirli sim d=0,10 mm spiralsimon qilib o‘ralgan. sim diametri 7 mm pe o‘zakka o‘raladi, o‘ram qadami 0,13 mm (=0,35 mm) 0,85 mm (=0,51 mm) qilib olinadi. ichki sim qo‘sh pe tasma (h=0,09 mm) bilan o‘raladi va unga yaxlit pe izolyatsiya yotqiziladi. izolyatsiyalangan sim mis to‘qima bilan ekranlanadi. alohida izolyatsiyalangan sim parallel yotqiziladi yoki buralib oraligi pe yoki f4, f4 m bilan to‘latiladi. ekran ustidan pe, pvx qoplama beriladi. kabel 50, 100 m uzunliklarda tayyorlaniladi. aralash radioto‘lqinli va kamer televizion kabellar. aralash to‘lqinli kabel 1–6 koaksial juftli, 1–75 tagacha quvvatli, ahborot va qo‘shimcha simga ega. koaksial juftlik ichki simi 7 ta mis tola (d=0,26 – 0,85 mm) dan tayyorlangan kabellar asosan pe izolyatsiyali, vkr–18, tvk–33, …

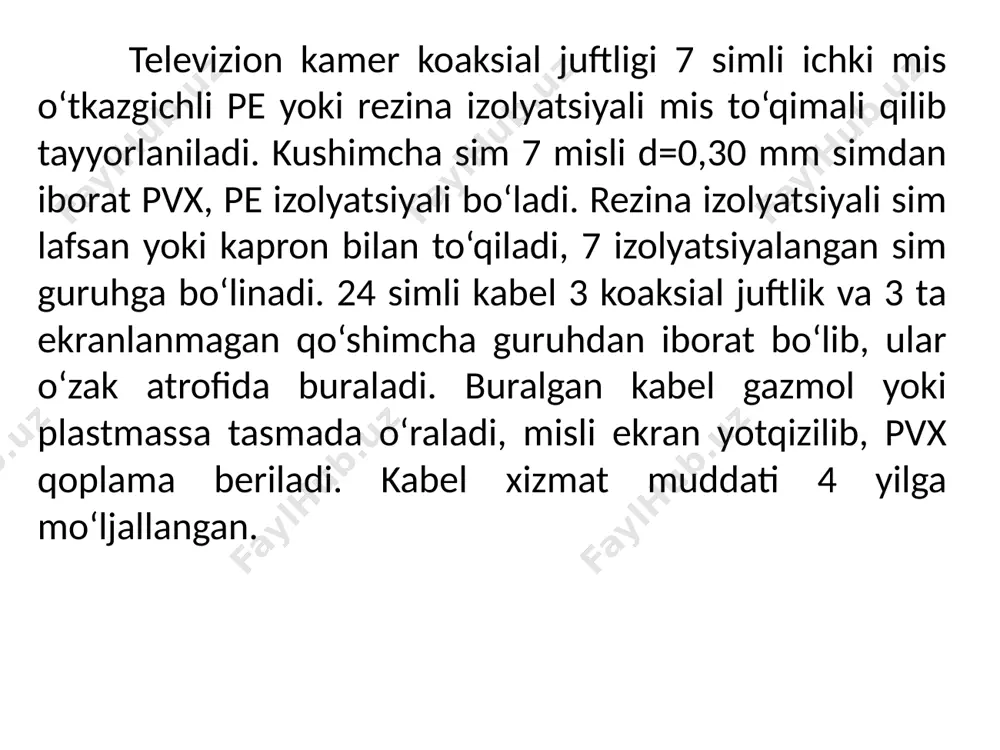

2 / 18

3,7 (4,7,9) –11 (13,14,15,16) turdagi radioto‘lqinli koaksial kabellar misol bo‘ladi, hamda kptm, kpta, kpto turdagi kabellar ham kiradi. rk, kptm turli kabellar magistral kabel sistemasida qo‘llanadi. kabel 50 m uzunliqda tayyorlanadi. kabel o‘tkazgichi mis simlg qilib tayyorlanadi, u yaxlit yoki g‘ovak pe izolyatsiyaga ega. ekran ustidan pe yoki pvx qoplamasi yotqiziladi. ishlatganda kabel ichki qismiga nam kirishidan saqlash kerak. aloqa kabellari. bu kabellar magistral, shaharlararo, viloyat ichki (zonali), qishloqli, shaharli, suvosti, biriktiruvchi tarmoq radioto‘lqinli turli bo‘lib, past va yuqori chastotalarga bo‘linadi. tuzilishi bo‘yicha: simmetrik va koaksial, birjinsli va aralash juftli, to‘rtlik, o‘ramali va dastak o‘ramli turlarga bo‘linadi. kabellar izolyatsiya va qobiq turlari bo‘yicha ajratiladi. belgilanishi: m – magistral, shaharlararo, km – koaksial magistrali, t – shahar telefoni, s – stirofleks izolyatsiyali, p – polietilen izolyatsiyali, a – aluminiy qobiqli, s – po‘lat qobiqli. himoya qoplami: g – ochiq (qo‘rg‘oshin qobiqli), b – tasmali zirx, k –yumaloq sim zirxli. tashqi qobiq …

3 / 18

ya tasmali – tzavg, tzavb turli bo‘ladi. belgi ohirida o‘tkazgich soni va diametri keltiriladi. mksp – 7 x 4 x 1,2 –shaharlararo kordel stirofleks izolyatsiyali po‘lat tasmada zirxlangan, 7 ta yulduzli to‘rtlikda o‘ralgan bir tolali sim diametri 1,2 mm pe izolyatsiyali plastmassa qobiqli qishloq kabeli: kspp, kspv, kspvb-turli bir to‘rtlik va to‘rt to‘rtlikdan iborat sim diametri 0,9 mmga teng. bir juftli – prvpm, prvpa (aluminiy simli) turda ishlab chiqariladi. suvosti koaksial kabeli – kpk, kpek, kpeb turga ega. radioto‘lqinli: rk – radiokoaksial, rd – radiojuftli, rs – radio stirofleksli turlarda ishlab chiqariladi. 9 simmetrik kabellar. kabel tok o‘tkazish simida mis va aluminiy qo‘llaniladi. mis sim diametri – 0,4; 0,5; 0,6; 0,7 mm bo‘lib shahar telefon kabellarida va 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4 mm diametrlilari esa shaharlararo kabellarda qo‘llaniladi. aloqa kabellarida aluminiy simining diametri 1,15; 1,55; 1,8 mmga teng olinadi. aloqa kabeli izolyatsiyasida qo‘llaniladigan materiallar o‘zgarmas elektr xarakteristikali bo‘lishi …

4 / 18

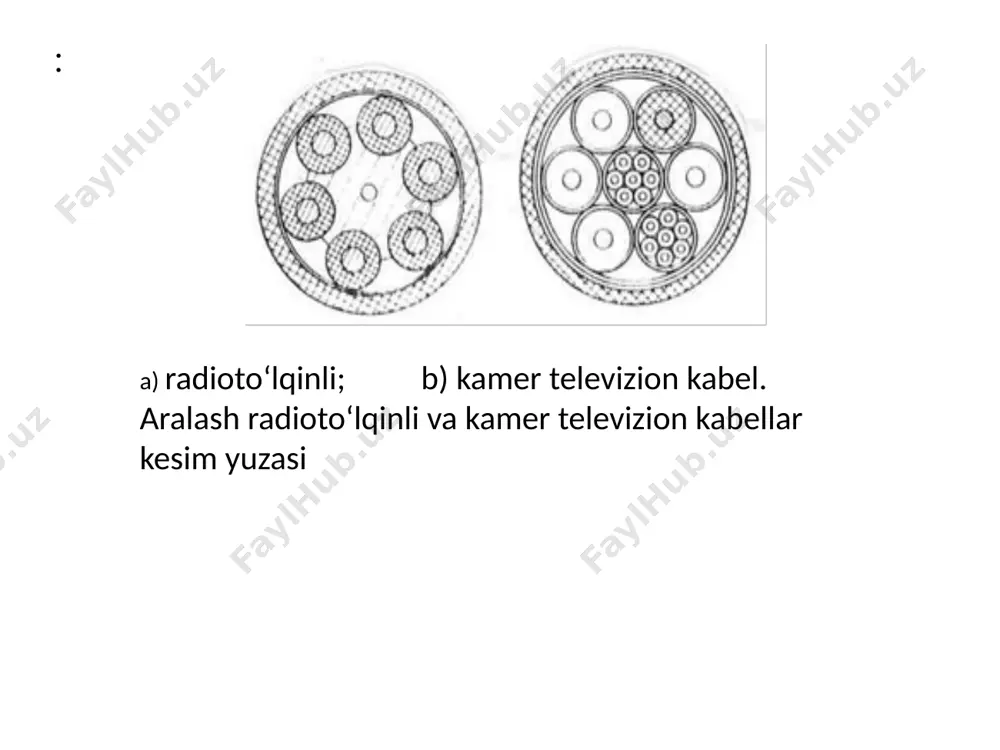

ntrik joylashtiriladi (d). elektr xarakteristikalari stabil hisoblangan o‘ram yulduzsimon bo‘ralish hisoblanadi. koaksil kabellar – ichki o‘tkazgichi tsilindr shaklda bajarilib, egiluvchanlik talab etilsa, ko‘ptolali (7,19 yoki 37) qilib tayyorlanadi. ba’zida yuqori mexanik mustahkam bemetall ham qo‘llaniladi. izolyatsiya, kichik tg ga, katta  ga va 1 ega bo‘lishi kerak. izolyatsiya materiali sifatida polisterol, pe, ftoroplast va hokazo ishlatiladi. izolyatsiya yaxlit yoki aralash (vk/vx = 1/101/20 - qattiq dielektrik hajmi havoga bo‘lgan nisbati) bo‘ladi. izolyatsiya uzlukli va uzluksiz (kordel, ballon, spiral tayanch, qalpoqchali, sinchli) qilib tayyorlanadi. shaybali izolyatsiya – pe dan shayba tayyorlanib, kabel uzra ma’lum oraliq (20 – 60 mm)da joylashtiriladi. tiqmali izolyatsiya – pe asosida uzunligi 12 mm tiqin tayyorlanib, ular 6 mm oraliqda joylashtiriladi. ballonli izolyatsiya – qalinligi 0,2 – 0,3 mmli pe naychasidan har 7 – 12 mm uzunlikda davriy tiqib tayyorlanadi. g‘ovak izolyatsiya – yaxlit ko‘piksimon pe dan tayyorlanadi. kordel-naysimon – pe kordeli (diametri 0,6 – 0,8 mm) …

5 / 18

di yoki egib yotqizib yondosh qismlari payvandlanadi; elektr kimyoviy korroziyadan aluminiyni saqlash uchun pvx va pe shlanglari qoplanadi; po‘lat qobiq qalinligi 0,3 – 0,5 mmli tasmani naysimon holda tayyorlanib tutash qismlari payvandlanadi. uni korroziyadan himoyalash uchun pvx yoki pe shlangi yotkiziladi. plastmassali qobiq – pvx, pe poliizobutilen kompozitsiyasidan tayyorlanadi. aralash metallplastik – shakllangan aluminiy tasma ustidan shlang yotqiziladi; aluminiyli (qalinligi 0,13 – -0,2 mm) tasma va ruxlangan po‘lat tasma (0,2 mm qalinlikda) va pe dan iborat shlang yotqiziladi e’tiboringiz uchun raxmat!!! image1.png image2.png /docprops/thumbnail.jpeg
