1 / 20

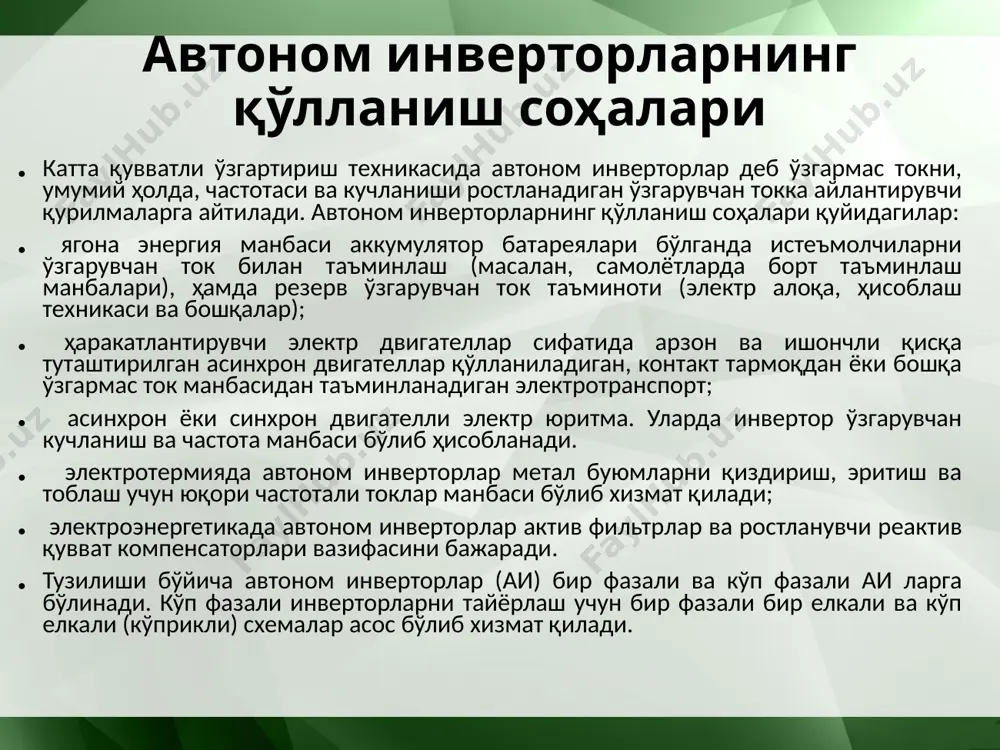

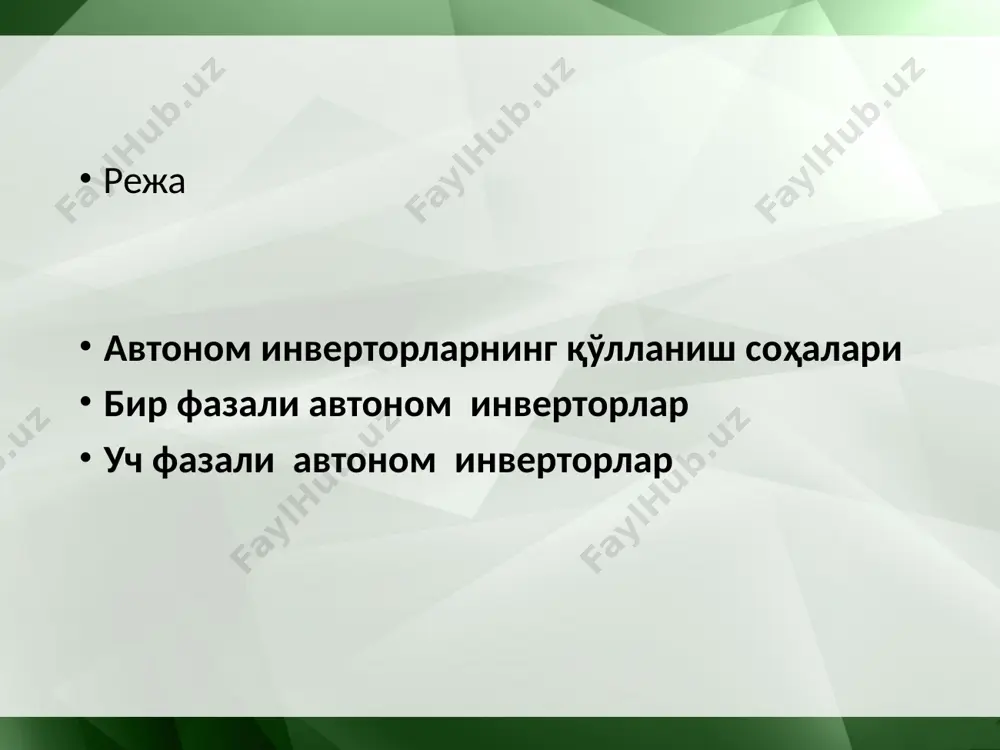

автоном инверторлар andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalish 2-bosqich k 91-21 guruh talabasi jo`raxonov abdulhamidning elektr mexanik tizimlarni apparatlari, elementlari va o‘zgartgich texnikasi fanidan mustaqil ishi автоном инверторлар режа автоном инверторларнинг қўлланиш соҳалари бир фазали автоном инверторлар уч фазали автоном инверторлар автоном инверторларнинг қўлланиш соҳалари катта қувватли ўзгартириш техникасида автоном инверторлар деб ўзгармас токни, умумий ҳолда, частотаси ва кучланиши ростланадиган ўзгарувчан токка айлантирувчи қурилмаларга айтилади. автоном инверторларнинг қўлланиш соҳалари қуйидагилар: ягона энергия манбаси аккумулятор батареялари бўлганда истеъмолчиларни ўзгарувчан ток билан таъминлаш (масалан, самолётларда борт таъминлаш манбалари), ҳамда резерв ўзгарувчан ток таъминоти (электр алоқа, ҳисоблаш техникаси ва бошқалар); ҳаракатлантирувчи электр двигателлар сифатида арзон ва ишончли қисқа туташтирилган асинхрон двигателлар қўлланиладиган, контакт тармоқдан ёки бошқа ўзгармас ток манбасидан таъминланадиган электротранспорт; асинхрон ёки синхрон двигателли электр юритма. уларда инвертор ўзгарувчан кучланиш ва частота манбаси бўлиб ҳисобланади. электротермияда автоном инверторлар метал буюмларни қиздириш, эритиш ва тоблаш учун юқори частотали токлар манбаси бўлиб хизмат …

2 / 20

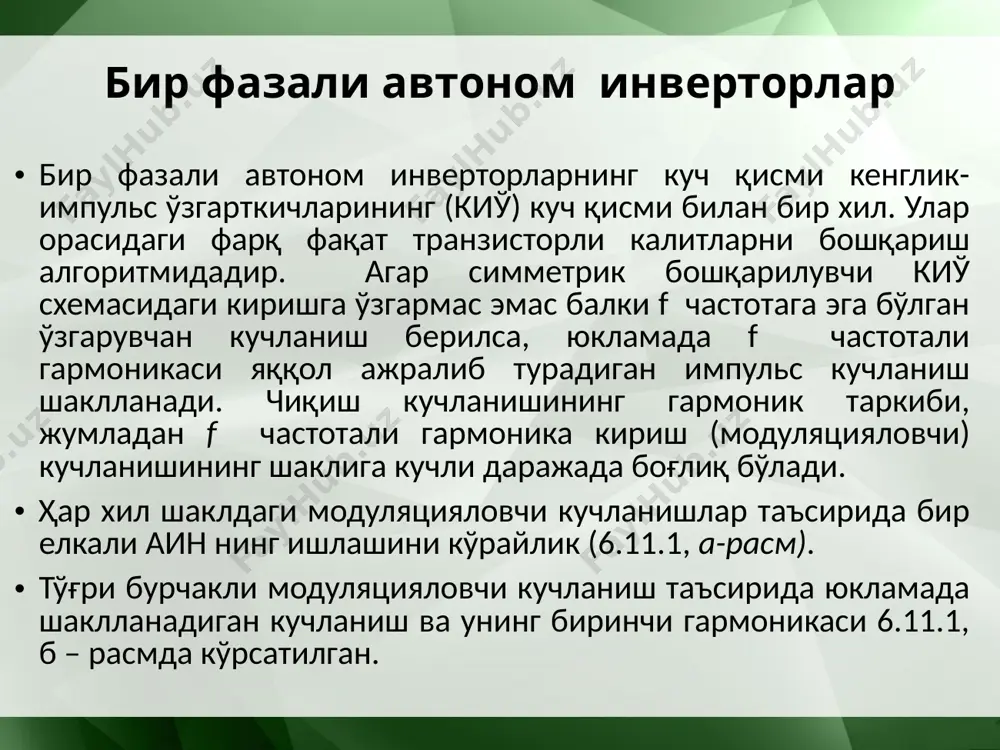

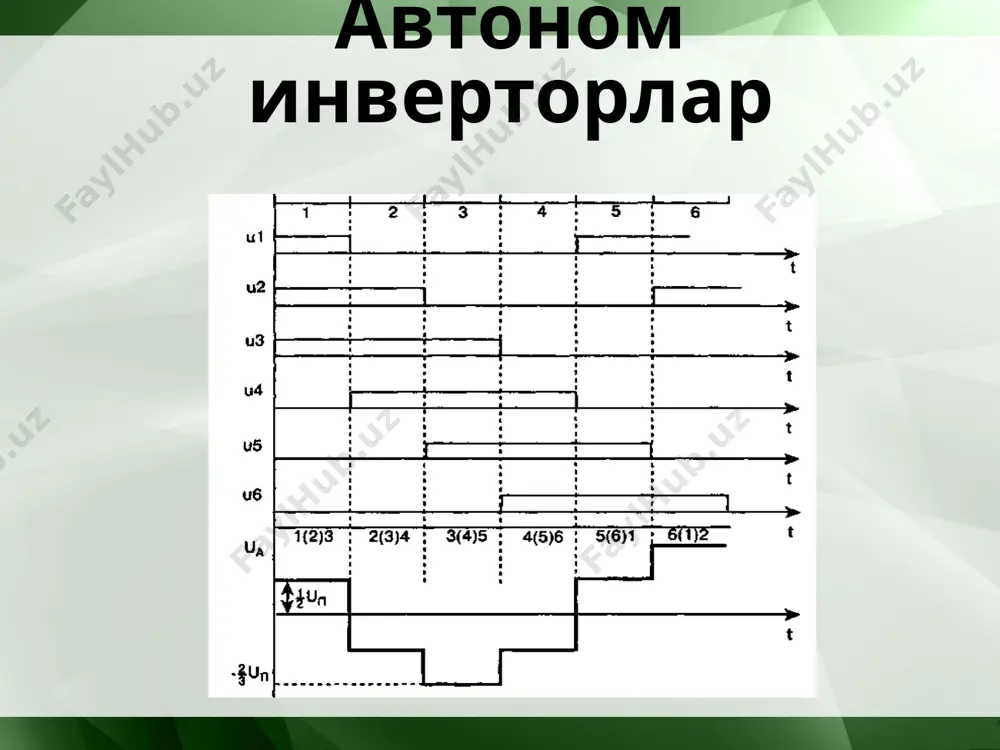

рувчан кучланиш берилса, юкламада f частотали гармоникаси яққол ажралиб турадиган импульс кучланиш шаклланади. чиқиш кучланишининг гармоник таркиби, жумладан f частотали гармоника кириш (модуляцияловчи) кучланишининг шаклига кучли даражада боғлиқ бўлади. ҳар хил шаклдаги модуляцияловчи кучланишлар таъсирида бир елкали аин нинг ишлашини кўрайлик (6.11.1, а-расм). тўғри бурчакли модуляцияловчи кучланиш таъсирида юкламада шаклланадиган кучланиш ва унинг биринчи гармоникаси 6.11.1, б – расмда кўрсатилган. бир елкали аинни функционал бошқариш схемаси киў нинг бошқариш схемасига ўхшаш, фақат унинг киришига тўртбурчак шаклдаги ўзгарувчан кучланиш берилади. кенглик-импульс ростлаш (кир) модуляцияли бошқариш схемасини моделлаш натижалари 6.11.2-расмда келтирилган. юқоридаги осциллограммада тўғри бурчакли кучланишлар генераторининг (ткб) кучланиши ва киришдаги кучланишни, пастдаги иккита осциллограммада эса тиристорли инверторни бошқариш сигналларини кўриш мумкин. одатда аин нинг бошқариш схемасини тузишда тбк нинг частотасини киришдаги кучланишнинг максимал частотасидан ўн ва ундан ортиқ марта каттароқ қилиб олинади (6.11.1 б-расм). 6.11.2-расм. кенглик-импульс ростлаш (кир) модуляцияли бошқариш схемасини моделлаш натижалари радио қабул қилувчи ва радио узатувчи қурилмаларга ўхшаш …

3 / 20

алади. кир модуляцияда инверторнинг чиқишидаги кучланиш (юкламадаги кучланиш)ни фурье қаторига ёйиш мумкин: ушбу ёйилманинг ташкил этувчилари одатда гармоникалар деб аталади. чиқиш кучланишида фақат тоқ гармоникалар борлигини (6.11.1) ифодадан кўришимиз мумкин. инвертор чиқиш кучланишининг (6.11.1) ифодага асосан қурилган нисбий гармоник таркибини характерловчи график 6.11.3-расмда келтирилган. гармоникалар нисбий амплитудаларининг частотага боғлиқлиги спектр деб аталади. юкламадаги ток юкламанинг параметрларига боғлиқ. актив юкламада ток кучланиш билан бир хил гармоник таркибга эга бўлади. 6.11.3-расм. кенглик-иппульс ростлашли инвертор чиқиш кучланишининг спектри сўнгги йилларда қуввати катта тезкор (igbt, mosfet) транзисторларнинг пайдо бўлиши билан кенглик-импульс модуляциянинг бошқа усулларидан ҳам фойдаланилмоқда. улар орасида энг кўп ишлатиладигани синусоидал кенглик-импульс модуляциядир (синусоидал қонунли ким). бу ҳолда синусоидал модуляцияловчи кучланиш бўлади. синусоидал кенглик-импульс модуляцияли автоном кучланиш инверторининг чиқишида кучланиш ва токнинг (пунктир чизиқ) шаклланиши 6.11.5-расмда кўрсатилган. бошқариш схемасини моделлаш натижалари эса 6.11.6-расмда келтирилган. 6.11.5-расм. синусоидал кенглик-импульс модуляцияли автоном кучланиш инверторининг чиқишида кучланиш ва токнинг (пунктир чизиқ) шаклланиши 6.11.6-расм. синусоидал ким ли бошқариш …

4 / 20

верторни синусоидал кучланиш генератори деб ҳисоблаш мумкин. 6.11.7-расм. ким ли инверторнинг m 1) режимини амалга ошириш мумкин (6.11.8 -расм). 6.11.8-расм. ким ли инверторнинг т>1 даги чиқиш кучланишининг спектри асосий частотада ва якка улаб -узишлар алгоритми бўйича инверторнинг чиқишидаги кучланишни кенглик -импульс ростлаш юкламани таъминлаш манбасига уланиш давомийлигини ўзгартириш йўли билан амалга оширилади. асосий частотада кенглик -импульс ростлашнинг бошқа имконияти ҳам мавжуд. бунда импульслар орасидаги паузаларда бир гуруҳнинг иккита куч транзистори ёпилади (гуруҳий улаб -узишлар алгоритми). масалан vt1, vt2, vt3 транзисторла очиқ бўлганда юкламадаги кучланишда пауза ҳосил қилиш учун vt1 ва vt3 транзисторлар ёпил ади. асосий частотада кенглик -импульс ростлаш кичик кучланишлар ва частоталар соҳасида инвертор чиқишидаги кучланиш ва токнинг гармоник таркибига салбий таъсир кўрсатади. бундай таъсирни камайтириш учун ташувчи частотада кенглик -импульс ростлаш усули қўлланилади. унда куч калитларидан бири таш 0 1 f t давр билан уланиб-узилиб туради (6.11.1 2-расм). инвертор чиқишидаги кучланишнинг гармоник таркиби мод0 6 f f t …

5 / 20
