1 / 18

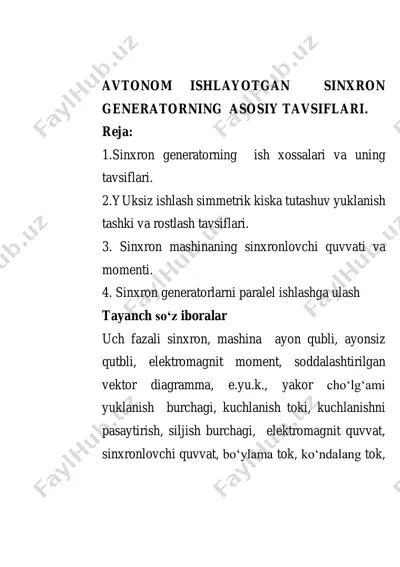

avtonom ishlayotgan sinxron generatorning asosiy tavsiflari. reja: 1.sinxron generatorning ish xossalari va uning tavsiflari. 2.yuksiz ishlash simmetrik kiska tutashuv yuklanish tashki va rostlash tavsiflari. 3. sinxron mashinaning sinxronlovchi quvvati va momenti. 4. sinxron generatorlarni paralel ishlashga ulash tayanch so‘z iboralar uch fazali sinxron, mashina ayon qubli, ayonsiz qutbli, elektromagnit moment, soddalashtirilgan vektor diagramma, e.yu.k., yakor cho‘lg‘ami yuklanish burchagi, kuchlanish toki, kuchlanishni pasaytirish, siljish burchagi, elektromagnit quvvat, sinxronlovchi quvvat, bo‘ylama tok, ko‘ndalang tok, tashkil etuvchi, mexanik burchak tezlik, sinxronlovchi moment. sinxron generatorning elektromagnit momenti sinxron mashina generator sifatida ishlaganda tashqi zanjirga p2=muicos ga aktiv kuvvatni beradi. bundan tashqari stator cho‘lg‘amidan yuk toki okib o‘tganda uning aktiv qarshiligida quvvatning bir qismi elektrik isroflarni koplashga sarflanadi. bu quvvat pe1=m1i1 2r1bo‘lib aniqlanadi. elektromagnit quvvat rotordan statorga magnit maydoni kuch chiziklari vositasida uzatiladi. uxolda birlamchi motordan generatorga uzatilgan quvvat: istehmolchiga uzatilayotgan quvvat quvvat r2 bilan stator chulg‘amidagi quvvat isroflari sinxron mashinaning elektromagnit quvvatini xosil qiladi. …

2 / 18

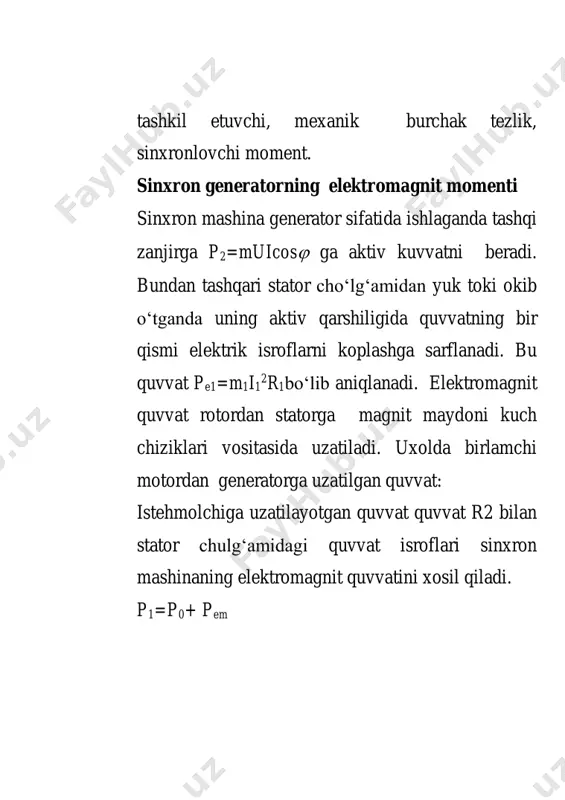

qiladigan e.yu.k. e0 ning bir qismi u’ bilan muvozanatlashadi. u’ vektori tarmoq kuchlanishi vektoriga teng va unga nisbatan qarama-qarshi tomonga yo‘nalgan holda chiziladi. agar cho‘lg‘amning aktiv qarshiligidagi kuchlanishning pasayishini etiborga olinmasa, generatorning e.yu.k.si tarmok kuchlanishi u’ hamda cho‘lg‘amning (xc) induktiv qarshiligiga proporsional kuchlanish pasayishi bilan to‘la muvozanatlashadi. yahni, cxijue . 1 `. 0 .  hosil bo‘ladi. shunday ekan, i1 tok u’ dan  burchakka keyinda qoladigan qilib chiziladi. ji1xc vektor u’ vektori oxiridan i1 ga tik yo‘nalishda chiziladi va ularning yig‘indisi e0 ga teng bo‘ladi. u’ va e0 vektorlari orasidagi burchakni  bilan belgilaymiz. rotor magnit oqimi f ning vektori e0 dan 90o ga oldinda qilib chiziladi. bunda ji1xc=(— es— ea) ga teng bo‘lishini esga olish lozim. u holda e0+ es+ea= u’ bo‘ladi. demak, u’ kuchlanish uch hil magnit oqim hosil qilgan e.yu.k. lar yig‘indisiga teng bo‘lar ekan. bu kuchlanishni stator cho‘lg‘amida yig‘indi magnit oqimi fu hosil qilgan e.yu.k. …

3 / 18

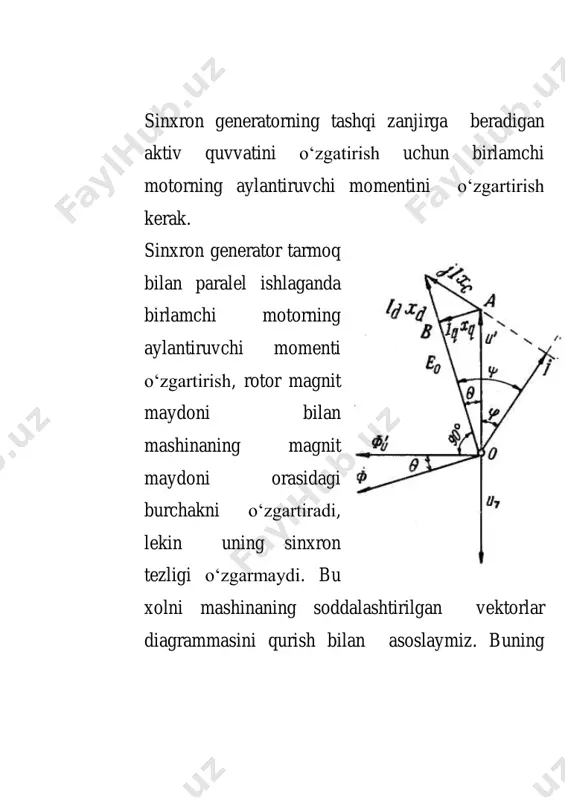

uning nominal quvvatining 1% dan kamrog‘ini hosil qiladi. shuning uchun amalda uni etiborga olmay p2pem deyilsa ham bo‘ladi. bunda p2= pem= mu’icos ga teng. yuqorida keltirilgan vektorlar diagrammasidan foydalanib, bu formulaning boshqacha yozamiz; diagrammadan =- , u xolda pem= m1u’icos(-)=m1u’icos  cos+ m1u’isin  sin vektor diagrammasidan: u’cos=ob= e0— isinxd diagrammadan: u’sin =ab= icosxq bundan: icos= qx u sin' endi ( ) va ( ) ifodalarni ( ) ga qo‘yib ayon qutbli mashinaning elektr magnit quvvatini aniqlaymiz:  2sin) 11 ( 2 ' sin ' 2 1 0 1 dqd эм xx u m x ue mp  bunda: xq va xd – ayon qutbli mashinaning ko‘ndalang va bo‘ylama o‘qi bo‘yicha induktiv qarshiligi. demak ayon qutbli sinxron mashinaning elektromagnit quvvati ikki qismdan, yahni asosiy elektromagnit quvvat эмаp hamda qo‘shimcha reaktiv elektromagnit quvvat эмрp dan iborat bo‘ladi. ayonmas qutbli sinxron mashinada xq=xd bo‘lganligi uchun эмkp 0 ga teng bo‘ladi, u xolda …

4 / 18

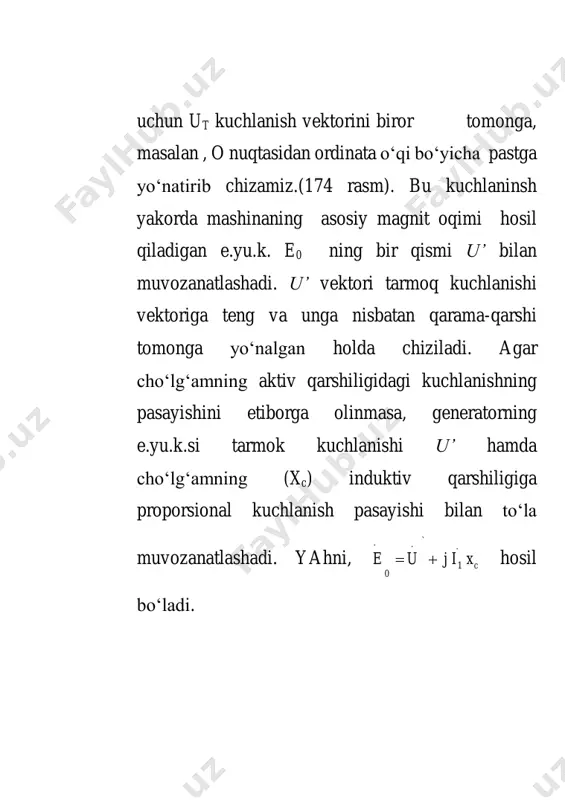

aliy ahamiyatga egadir bu harakteristikasi yordamida sinxron mashinaning sinxron ishlashining mukammalroq o‘rganish mumkin. birlamchi motorning aylantiruvchi momenti tormozlovchi elektromagnit moment bilan muvozanatlashgan xolda ishlasa mashinaning rotori bir xil tezlik bilan aylanadi. agar birlamchi motorning aylantiruvchi momenti ortsa va yana tezda boshlang‘ich motori kamaysa h burchak ham  ga kattalashadi. mos ravishda elektromagnit moment ham ortadi va qiymati   эмэм pp aniqlanadi. bunda yuk momenti birlamchi motorning aylantiruvchi momentidan   эмp ga katta bo‘lishi sababli rotor tormozlanadi va mashinaning aylanuvchi qismlarining inersiyasi sabali  burchak boshlang‘ich h qiymatidan kamayadi. u xolda generatorning tormozlovchi (yuk) momenti birinchi motorning aylantiruvchi momenti kichik bo‘ladi va rotor   эм'p ortiqcha moment tahsirida yana ham tezroq aylana boshlaydi. shunday qilib,  burchak h tevaragida o‘zgarib turadi. rotorning aylanish tezligi ham sinxron tezlik atrofida o‘zgaradi. odatda bu o‘zgarish rotor zanjirida hosil bo‘lgan tokning tormozlovchi tahsirida tez so‘nadi. rasm- . sinxron generatorning burchak xarakteristikasi tormozlovchi …

5 / 18

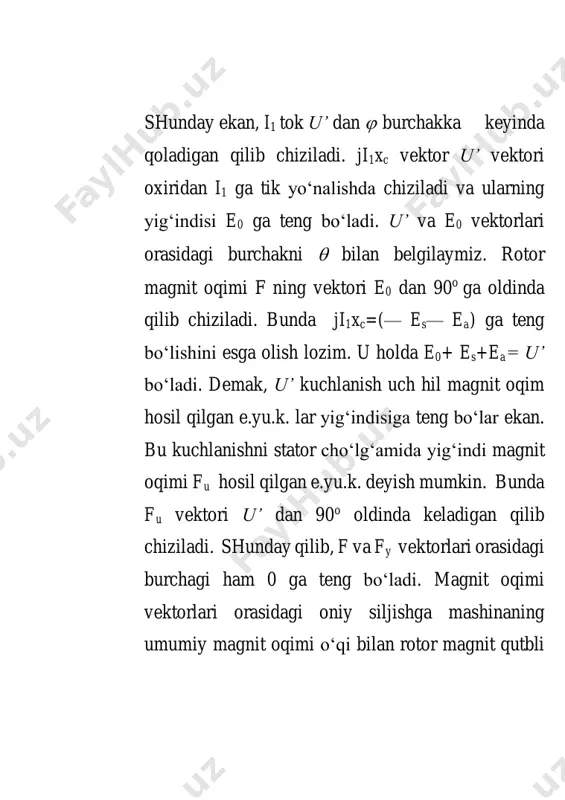

lektromagnit (tormozlovchi) momentidan katta bo‘lsa,  burchakning 900 dan ortib ketishi natijasida elektromagnit moment kamayadi. ortiqcha aylantiruvchi moment tahsirida rotor tezroq aylana boshlaydi. bunda  burchak yanada kattalashadi va tormozlovchi moment yanada kamayadi va natijada generator sinxron ishlamaydi bunda tarmoq chastotasi bilan rotorning aylanish tezligi orasidagi avtomatik bog‘lanish buziladi. generatorning e.yu.k. va tarmoq kuchlanishi bir-bir bilan muvozanatlashmaydi hamda stator cho‘lg‘amida tok xatto qisqa tutashuv toki qiymatigacha ortib ketadi, chunki bu xolda stator, e.yu.k. ning va tarmoq kuchlanishining oniy qiymatlari o‘zaro qo‘shiladi. stator toki ortib ketganida generatorni saqlovchi avtomatlar tarmoqdan tezda uzib qo‘yadi. demak  burchak 900 dan 1800 gacha o‘zgarganda sinxron generator turg‘un ishlamaydi buni burchak xarakteristikasida ham ko‘rish mumkin. masalan, ishlab turgan generator burchak xarakteristikasining a nuqtasida momentlar muvozanati buzilsa, agar mg>mbm bo‘lsa generator turg‘un ishlaydi yoki mg<mbm generator sinxronizmdan chiqadi. maksimal elektromagnit momentning nominal elektromagnit momentga nisbati sinxron mashinaning ortiqcha yuk bilan ishlashi yoki o‘ta yuklanish qobiliyati deyiladi: …
