1 / 14

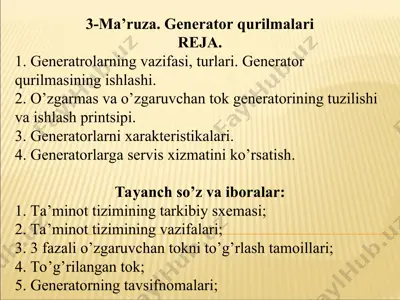

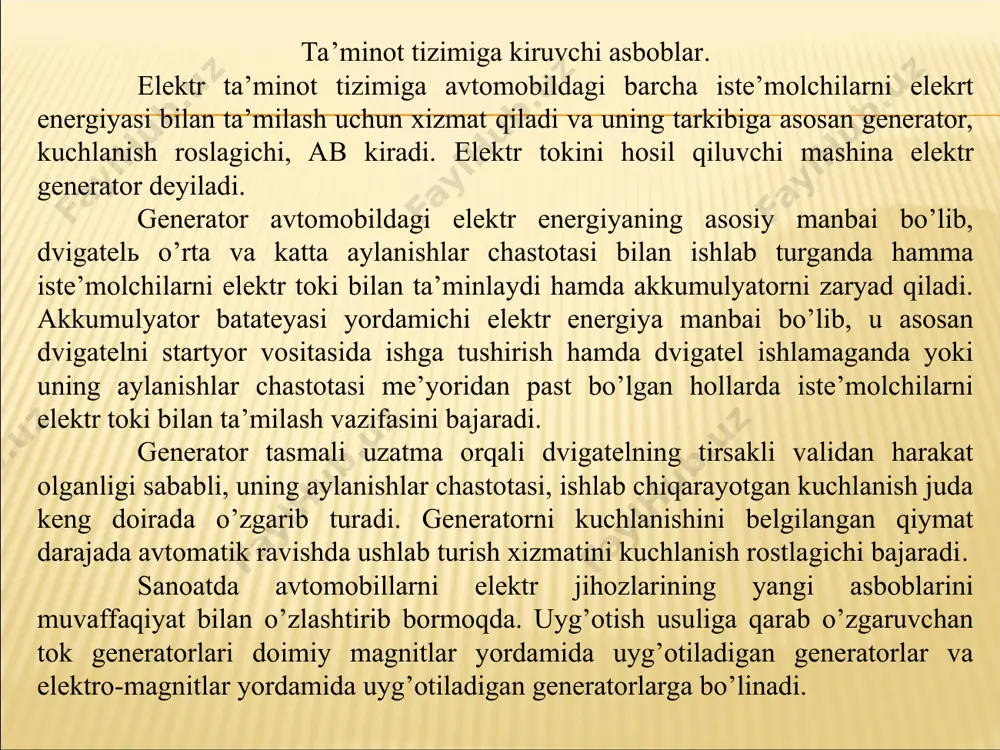

слайд 1 3-ma’ruza. generator qurilmalari reja. 1. generatrolarning vazifasi, turlari. generator qurilmasining ishlashi. 2. o’zgarmas va o’zgaruvchan tok generatorining tuzilishi va ishlash printsipi. 3. generatorlarni xarakteristikalari. 4. generatorlarga servis xizmatini ko’rsatish. tayanch so’z va iboralar: 1. ta’minot tizimining tarkibiy sxemasi; 2. ta’minot tizimining vazifalari; 3. 3 fazali o’zgaruvchan tokni to’g’rlash tamoillari; 4. to’g’rilangan tok; 5. generatorning tavsifnomalari; ta’minot tizimiga kiruvchi asboblar. elektr ta’minot tizimiga avtomobildagi barcha iste’molchilarni elekrt energiyasi bilan ta’milash uchun xizmat qiladi va uning tarkibiga asosan generator, kuchlanish roslagichi, ab kiradi. elektr tokini hosil qiluvchi mashina elektr generator deyiladi. generator avtomobildagi elektr energiyaning asosiy manbai bo’lib, dvigatelь o’rta va katta aylanishlar chastotasi bilan ishlab turganda hamma iste’molchilarni elektr toki bilan ta’minlaydi hamda akkumulyatorni zaryad qiladi. akkumulyator batateyasi yordamichi elektr energiya manbai bo’lib, u asosan dvigatelni startyor vositasida ishga tushirish hamda dvigatel ishlamaganda yoki uning aylanishlar chastotasi me’yoridan past bo’lgan hollarda iste’molchilarni elektr toki bilan ta’milash vazifasini bajaradi. generator …

2 / 14

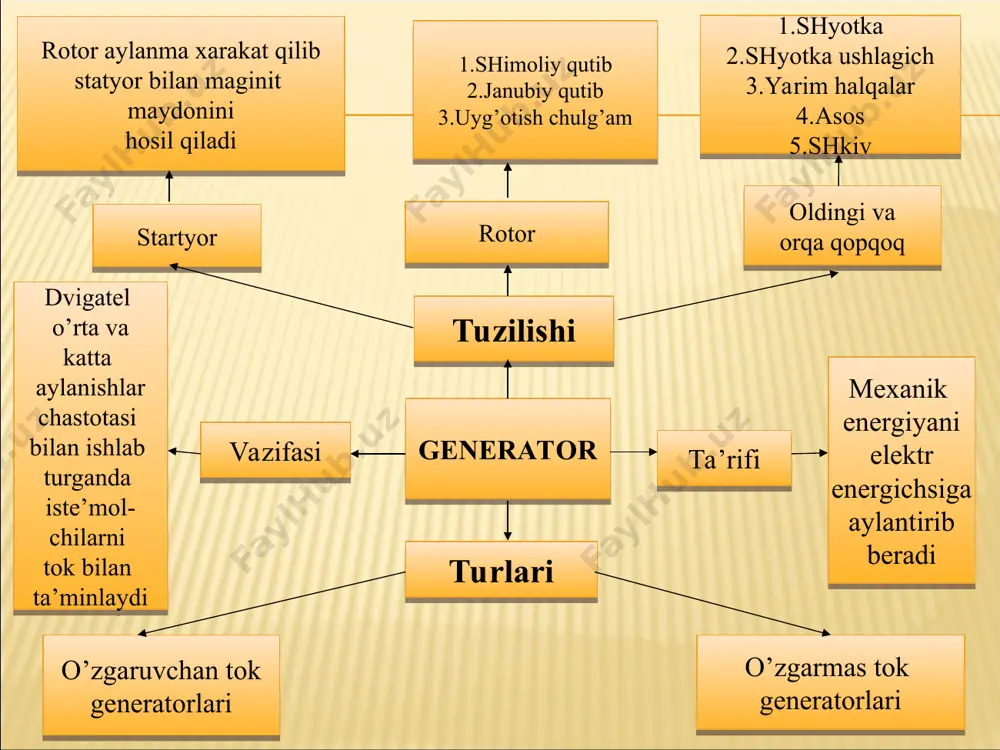

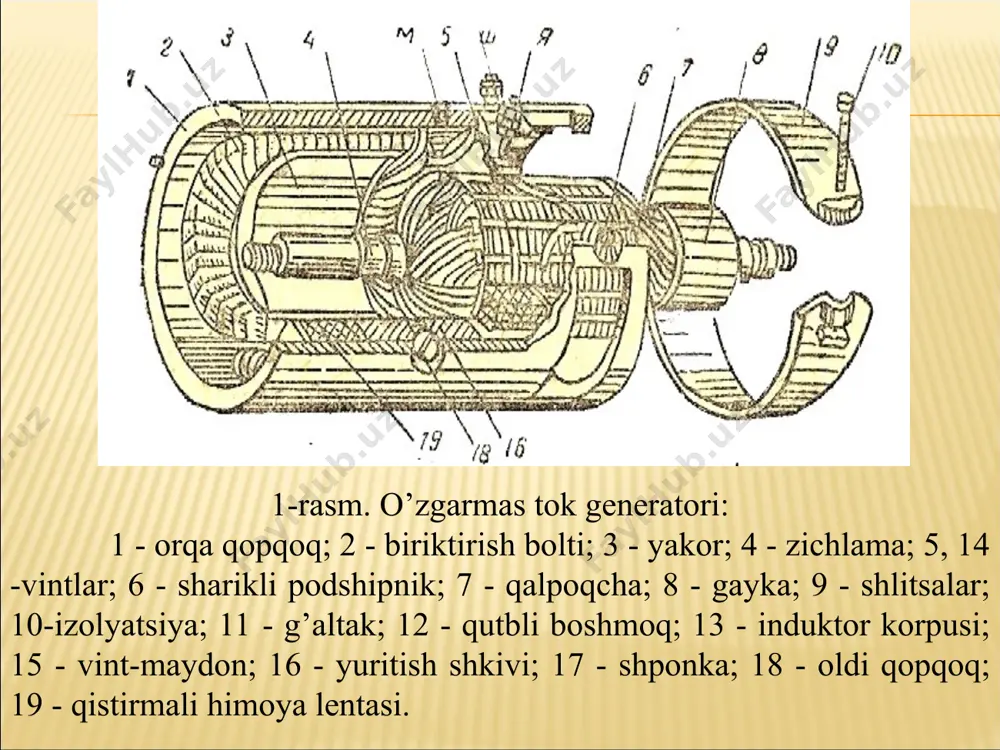

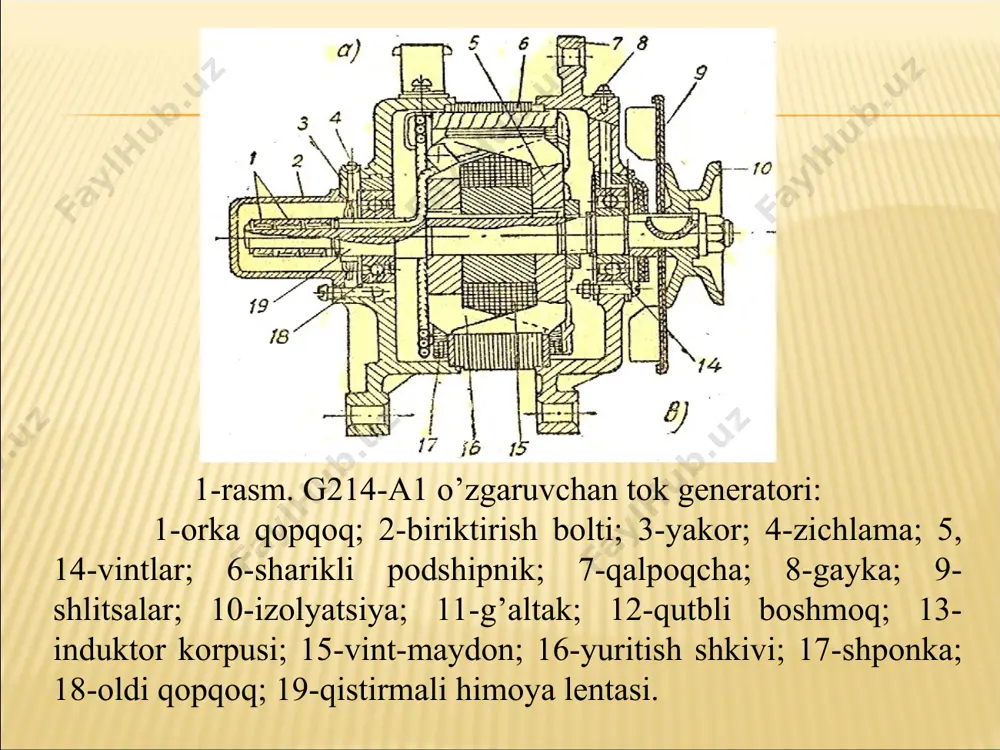

turganda iste’mol- chilarni tok bilan ta’minlaydi mexanik energiyani elektr energichsiga aylantirib beradi startyor rotor oldingi va orqa qopqoq o’zgaruvchan tok generatorlari o’zgarmas tok generatorlari rotor aylanma xarakat qilib statyor bilan maginit maydonini hosil qiladi 1.shimoliy qutib 2.janubiy qutib 3.uyg’otish chulg’am 1.shyotka 2.shyotka ushlagich 3.yarim halqalar 4.asos 5.shkiv 1-rasm. o’zgarmas tok generatori: 1 - orqa qopqoq; 2 - biriktirish bolti; 3 - yakor; 4 - zichlama; 5, 14 -vintlar; 6 - sharikli podshipnik; 7 - qalpoqcha; 8 - gayka; 9 - shlitsalar; 10-izolyatsiya; 11 - g’altak; 12 - qutbli boshmoq; 13 - induktor korpusi; 15 - vint-maydon; 16 - yuritish shkivi; 17 - shponka; 18 - oldi qopqoq; 19 - qistirmali himoya lentasi. 1-rasm. g214-a1 o’zgaruvchan tok generatori: 1-orka qopqoq; 2-biriktirish bolti; 3-yakor; 4-zichlama; 5, 14-vintlar; 6-sharikli podshipnik; 7-qalpoqcha; 8-gayka; 9-shlitsalar; 10-izolyatsiya; 11-g’altak; 12-qutbli boshmoq; 13-induktor korpusi; 15-vint-maydon; 16-yuritish shkivi; 17-shponka; 18-oldi qopqoq; 19-qistirmali himoya lentasi. европадаги генератор фирмалари. evropada eng …

3 / 14

tkaushlovchi maxkamlovchi bolti; 20 – shyotka; 21 –shyotka prujinasi. doimiy magnit rotorli generator. 5a - rasmda ko’rsatilgan bir fazali sinxron o’zgaruvchan tok generatori doimiy magnit bilan uyg’otiladi, hamda rotor aylanganda ikki qutibli ns, va ko’zg’almaydigan m bir fazali o’ram wf bilan jihozlangan stator. а - генератор модели; b - rotor kooksialьni (tsilindrik) doimiy magnili ns va tumshuqsimon qutibli; v - olti qutibli stator va uch fazali sim o’rami bilan, ulanishi "yuldizchali"; ns - kooksialьni (tsilindrik) doimiy magnit qutib n va s; m - magnit ulangan stator; r - magnit ulangan rotor tumshuqsimon olti mushtchali qattiq po’latdan tayyorlangan; f - magnit oqimli rotor; 8 - havoli tirqish; wf - statorni fazili o’rami; ef - eyuk, fazali o’ramda ko’rinishi; w – rotorni aylanma aylanishlar chastotasi; 1. 2, 3, - fazali o’ram ko’rinishi, ulanishi "yuldizchali". elektromagnit rotorli generator 5b - rasmda. doimiy aylanuvchi magnitli rotorda lektro magnitli bo’lishi mumkin. shuning uchun rotorga uyg’otiladigan …

4 / 14

etsya magnitomyagkaya passivnaya ferromassa (masalan, spressovannыy nabor tonkix plastin iz transfor-matornogo jeleza), a obmotka vozbujdeniya postoyannogo magnita pomeщena vmeste s faznoy obmotkoy na statore (ris. 5a). a - generator modeli; b - bir fazali statorni o’ramga ulash sxemasi; v - generator konstruktsiya; 1 - rotor pazi; 2 - podshipnik; 3 - rotorni vali; 4 - rotor qutibi; 5 - generator qopqog’i; wv,wf - uyg’otish chulg’ami va fazasi. nazorat savollari: 1. elektr ta’minot tizimining tarkibiy sxemasi va uning alohida elementlarini vazifalari qanday ? 2. elektr ta’minot tizimiga kiruvchi asboblarning tahlilini ayting? 3. generatorlarning turlari va ularning texnik tavsifnomasi qanday ? 4. o’zgaruvchan tok generatorining tuzilishi va ishlash printsipi tushuntiring ? 5. generatorda induktsiyalangan 3 fazali o’zgaruvchan tokni to’g’rilash tamoillari. 6. to’g’rilangan tok va kuchlanishning o’rtacha qiymatlarini tushuntiring ? 7. generatorlarning tashqi, tok-tezlik, tezlik-rostlash, ishchi elektr tavsifnomalari ayting ? 8. o’zgaruvchan tok generatorlarining mavjud konstruktsiyalarini ayting ? 9. qopqoq (ixcham) tuzilishga ega …

5 / 14
