1 / 12

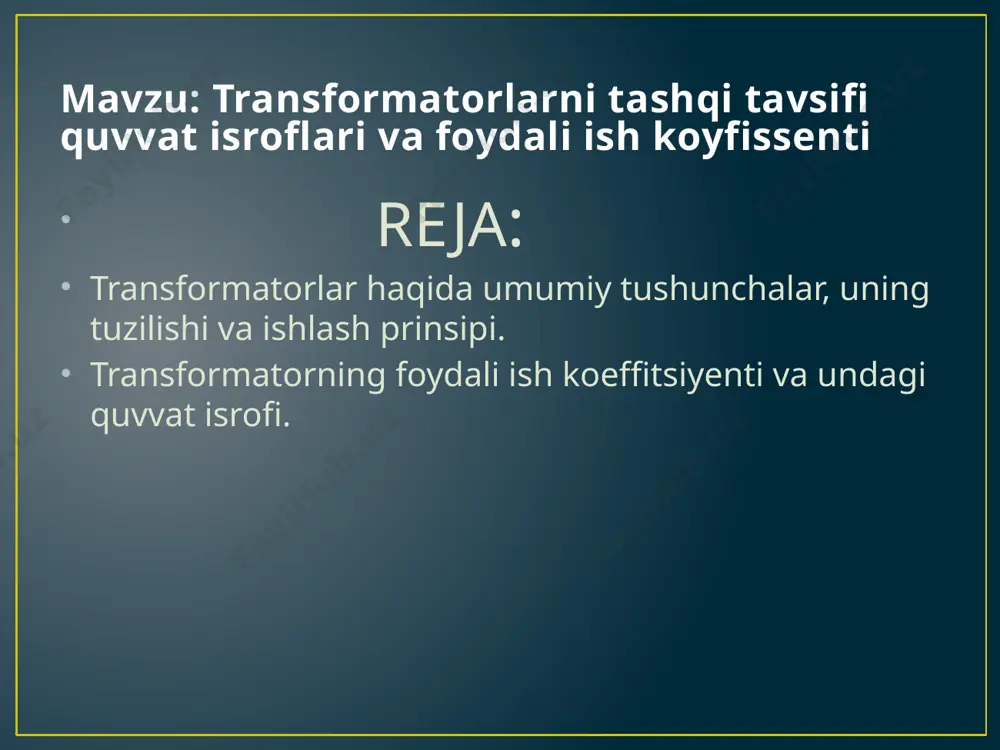

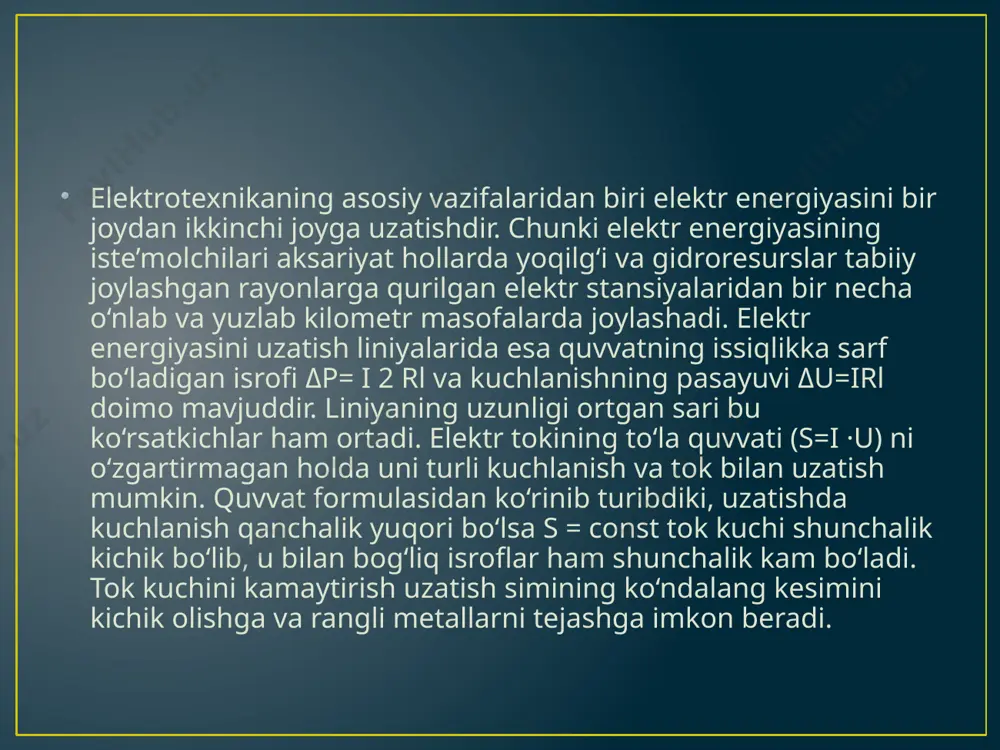

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalish ikkinchi bosqich k 91-21 guruh talabasi abduxalilov axrorbekning elektr mashinalar fanidan tayorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo`nalish ikkinchi bosqich k 91-21 guruh talabasi abduxalilov axrorbekning elektr mashinalar fanidan tayorlagan mustaqil ishi mavzu: transformatorlarni tashqi tavsifi quvvat isroflari va foydali ish koyfissenti reja: transformatorlar haqida umumiy tushunchalar, uning tuzilishi va ishlash prinsipi. transformatorning foydali ish koeffitsiyenti va undagi quvvat isrofi. elektrotexnikaning asosiy vazifalaridan biri elektr energiyasini bir joydan ikkinchi joyga uzatishdir. chunki elektr energiyasining iste’molchilari aksariyat hollarda yoqilg‘i va gidroresurslar tabiiy joylashgan rayonlarga qurilgan elektr stansiyalaridan bir necha o‘nlab va yuzlab kilometr masofalarda joylashadi. elektr energiyasini uzatish liniyalarida esa quvvatning issiqlikka sarf bo‘ladigan isrofi δp= i 2 rl va kuchlanishning pasayuvi δu=irl doimo mavjuddir. liniyaning uzunligi ortgan sari bu ko‘rsatkichlar ham ortadi. elektr tokining to‘la quvvati (s=i ·u) ni o‘zgartirmagan holda uni turli kuchlanish va tok bilan uzatish mumkin. quvvat …

2 / 12

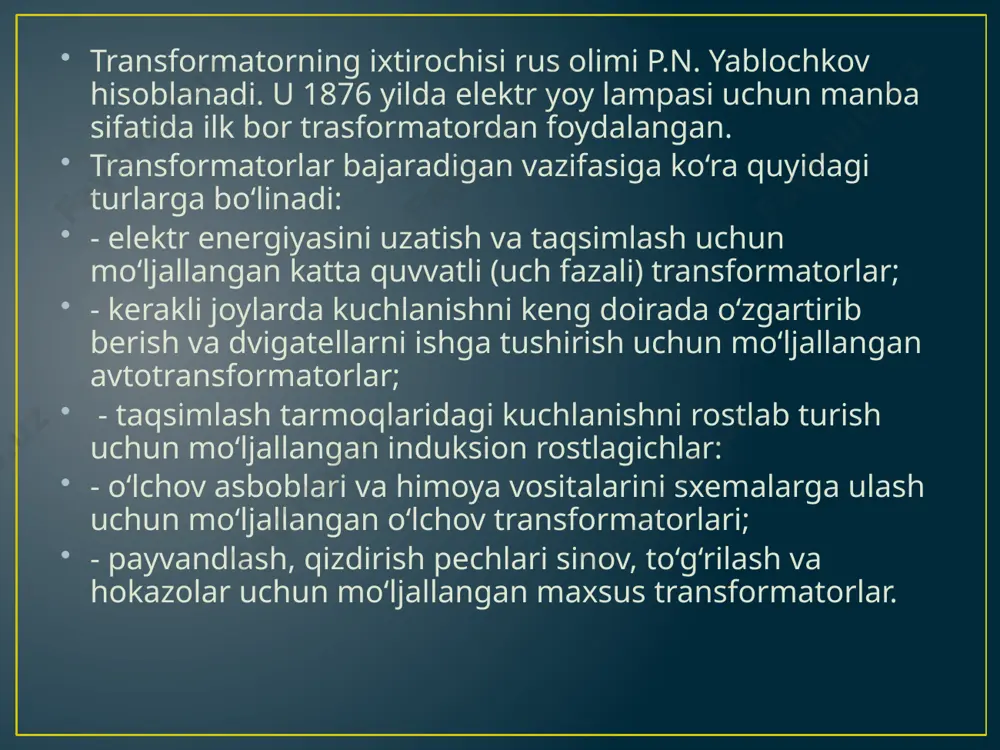

inadi: - elektr energiyasini uzatish va taqsimlash uchun mo‘ljallangan katta quvvatli (uch fazali) transformatorlar; - kerakli joylarda kuchlanishni keng doirada o‘zgartirib berish va dvigatellarni ishga tushirish uchun mo‘ljallangan avtotransformatorlar; - taqsimlash tarmoqlaridagi kuchlanishni rostlab turish uchun mo‘ljallangan induksion rostlagichlar: - o‘lchov asboblari va himoya vositalarini sxemalarga ulash uchun mo‘ljallangan o‘lchov transformatorlari; - payvandlash, qizdirish pechlari sinov, to‘g‘rilash va hokazolar uchun mo‘ljallangan maxsus transformatorlar. salt ishlash va qisqa tutashuvning tavsiflari bilan birga fik ni yuklamaga bog’liqligi transformatorlarning tashqi xarakteristikalari hisoblanadi. transformatorning tashqi xarakteristikasi deb ikkinchi cho’lg’amning =ƒ(ß) yoki yuklamalari bo’yicha quvvat koeffitsienti 2 har xil qiymatlaridagi va tarmoqning birinchi kuchlanishi va chastotasi o’zgarmagan holdagi kuchlanishga bog’liqlik grafigiga aytiladi. kuch transformatorlarda salt ishlash toklari kata emas. shuning uchun ikkilamchi kuchlanishlar aniqlanganda transformator o’rnini bosuvchi qisqartirilgan sxemalardan foydalaniladi, ularning ichki qarshiligi qisqa tutashuvning qarshiligi bilan aniqlanadi. transformatorlarning quvvat isroflari va fik . 2 cos𝞅 qiymati o’zgarmaganda fik ni yuklamaga bog’liqlik grafigi transformatordagi f.i.k …

3 / 12

a konstruktiv qismlaridan iborat. bu qo’shimcha yo’qotishlar 100000 kva kuchlanishdagi transformatorda va 20-25 li qisqa tutashuvlarda bo’ladi f.i.k salt ishlash yo’qotishlari misdagi yo’qotishlarga teng bo’lganda maksimal holatga etadi. bunda px nom pk ,nom 2  ya’ni doimiy yo’qotishlar tenglashganda yuklamaga bog’liq bo’lmagan doimiy yo’qotishlar px,nom – yuklamadagi o’zgaruvchan isrof pk,nom 2  transformatorda misdagi isrof salt ishlash isrofi va misdagi isrofning tengligidan quyidagi kelib chiqadi. = transformatorlarni loyihalashda mis va po’tatdagi isroflar orasidagi bog’liqlikni ya’ni ularning massalari orasidagi bog’liqlikni o’zgartirish mumkin. fikni maksimal qiymatga etkazish uchun peregruzka vaqtida uning cho’lg’amlariga ko’proq mis o’rash kerak ya’ni cho’lg’amlarda tok zichligini kamaytirish lozim. bunday transformatorlar qimmat turadi reaktiv quvvat uzatilayotganda cos𝞅 kamayganda fik ham kamayadi.(6.4 rasm) odatda transformatorlar sutka va yil davomida bir tekisda yuklanmaydi. chunki tunda, yoz faslida kuz qish paytlarida elektr energiya iste’moli max darajaga etadi. shuning uchun energo tizimida transformatorlardan foydalanishni baholashda yillik fik haqida so’z yuritiladi xulosa: transformator elektrotexnikaning …

4 / 12

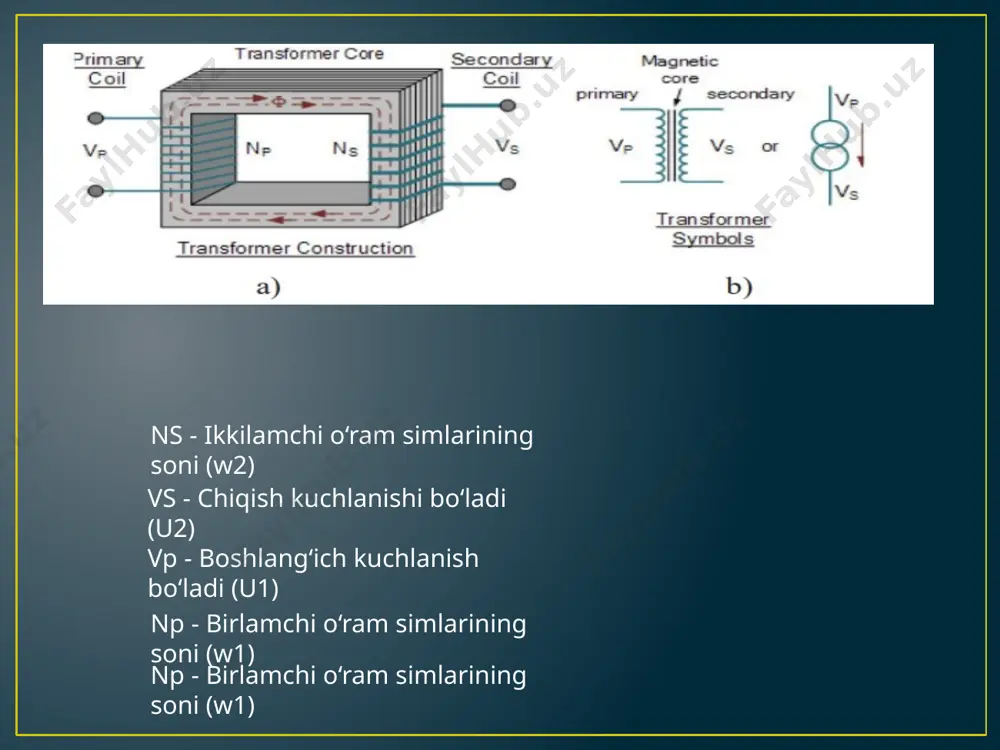

transformatorlar haqida umumiy tushunchalar - Page 4

5 / 12

transformatorlar haqida umumiy tushunchalar - Page 5
