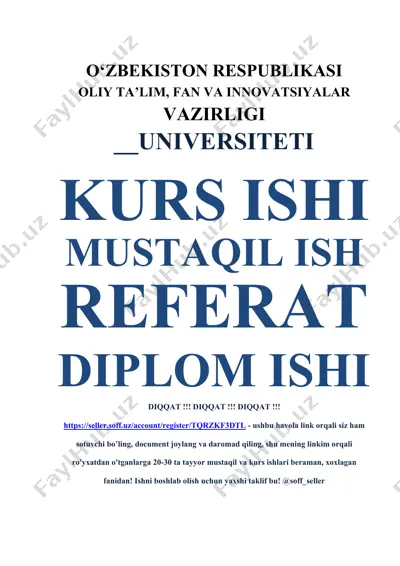

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti kurs ishi mustaqil ish referat diplom ishi diqqat !!! diqqat !!! diqqat !!! https://seller.soff.uz/account/register/tqrzkf3dtl - ushbu havola link orqali siz ham sotuvchi bo’ling, document joylang va daromad qiling, shu mening linkim orqali ro'yxatdan o'tganlarga 20-30 ta tayyor mustaqil va kurs ishlari beraman, xoxlagan fanidan! ishni boshlab olish uchun yaxshi taklif bu! @soff_seller темирбетон устунларни кучайтириш ва уни ҳисоблаш бетоннинг шикастланиши ва арматурадаги коррозия натижасида етарли юк кўтариш қобилиятига эга бўлмаган темирбетон устунни кучайтириш темирбетон халқа ҳосил қилиш ёки кўндаланг кесимни катталаштириш орқали амалга оширилади. 4.1-расм. темирбетон устунни кучайтириш: а – темирбетон халқа билан; б – кўндаланг кесимни катталаштириш билан; 1 – кучайтириладиган устун; 2 – кучайтириш учун қўйилган қўшимча бўйлама арматура; 3 – бетон билан тўлдирилади; 4 – кучайтириш учун қўйилган қўшимча спирал кўринишидаги кўндаланг арматура; 5 – устундаги мавжуд бўйлама арматура; 6 – пайвандлашда бириктириладиган стерженлар; 7 - кучайтириш учун …

2 / 21

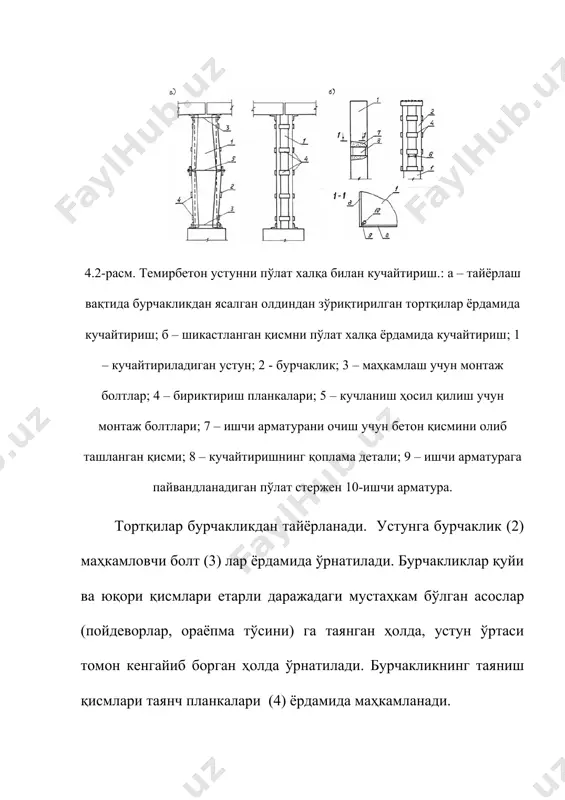

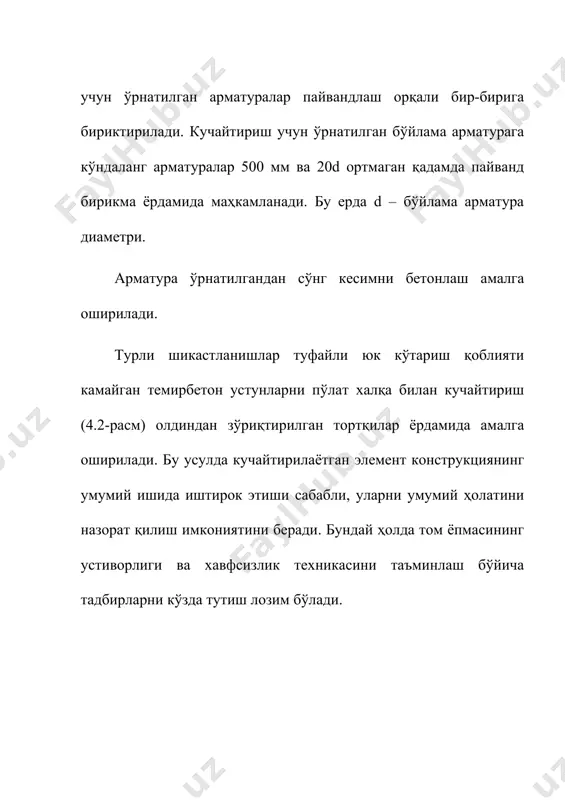

ги 50-200 мм ли махсус бириктирувчи стерженлар (6) ёрдамида мавжуд ва кучайтириш учун ўрнатилган арматуралар пайвандлаш орқали бир-бирига бириктирилади. кучайтириш учун ўрнатилган бўйлама арматурага кўндаланг арматуралар 500 мм ва 20d ортмаган қадамда пайванд бирикма ёрдамида маҳкамланади. бу ерда d – бўйлама арматура диаметри. арматура ўрнатилгандан сўнг кесимни бетонлаш амалга оширилади. турли шикастланишлар туфайли юк кўтариш қоблияти камайган темирбетон устунларни пўлат халқа билан кучайтириш (4.2-расм) олдиндан зўриқтирилган тортқилар ёрдамида амалга оширилади. бу усулда кучайтирилаётган элемент конструкциянинг умумий ишида иштирок этиши сабабли, уларни умумий ҳолатини назорат қилиш имкониятини беради. бундай ҳолда том ёпмасининг устиворлиги ва хавфсизлик техникасини таъминлаш бўйича тадбирларни кўзда тутиш лозим бўлади. 4.2-расм. темирбетон устунни пўлат халқа билан кучайтириш.: а – тайёрлаш вақтида бурчакликдан ясалган олдиндан зўриқтирилган тортқилар ёрдамида кучайтириш; б – шикастланган қисмни пўлат халқа ёрдамида кучайтириш; 1 – кучайтириладиган устун; 2 - бурчаклик; 3 – маҳкамлаш учун монтаж болтлар; 4 – бириктириш планкалари; 5 – кучланиш ҳосил қилиш …

3 / 21

пўлат листни маҳкамлаш орқали кучайтирилади. қисман шикастланган устунни кучайтириш (4.2 б-расм) учун, унинг узунлигини маълим бир қисмидаги шикастланган қисмига пўлат халқа ўрнатиш орқали амалга оширилади. пўлат халқани планкалар ёрдамида бирлаштирилган, қоплама детлига пайвандланган бурчакликлардан тайёрланади. қоплама детали темирбетон устунни ишчи арматурасига пайвандланиши керак. устунни юк кўтариш қобилияти етарли бўлмаганда, реконструкция вақтида конструкцияга бошқа конструкцияларни маҳкамлаш лозим бўлганда темирбетон устунга қўшимча вертикал пўлат боғланишни маҳкамлаш учун пўлат листлардан пайвандлаб ҳосил қилинган пўлат хомут ўрнатилади. хомутни тайёрлашда болтли бирикмалардан фойдаланилади. боғланиш элементларини эса хомутга пайвандлаб бириктирилган пўлат лист (фасонка) га маҳкамланади. 4.3-расм. темирбетон устунларга қўшимча пўлат боғланишларни маҳкамлаш: 1 – темирбетон устун; 2 - хомут; 3 – вертикал пўлат боғланиш; 4 – бириктириш болтлари; 5 – боғланишларни маҳкамлаш учун пўлат лист (фасонка) 1.4-масала. пўлат тортқи билан олдиндан зўриқтирилган темирбетон устунни кучайтиришни лойиҳалаш. берилган. устун кўндаланг кесими 40х40 см (38-расм), ишчи баландлик h0=40–5=35 см. устун узунлиги h=lef =4,5 м. бетон куб мустаҳкамлиги rкуб=31,25 …

4 / 21

оэффициенти η ни эътиборга олиш лозим. юкламани давомийлигини ҳисобга олувчи коэффициент: ; ; м4 – устун кўндаланг кесимини инерция моменти: js =2as 0,152 = 2·14,73·0,152·10-4 =0,66·10-4 м4. критик куч кн. бўйлама эгилиш коэффициенти . биринчи яқинлашиш бўйича ҳисобга кўра устунни кучайтиришга қадар юк кўтариш қобилияти 3600 кн дан кичик симметрик арматураланган ҳолда сиқилувчи зона чегаравий баландлигини нисбий қийматини ҳисоблаймиз . =0,55 ва αm=αr=0,4 қабул қиламиз. устунни юк кўтариш қобилияти камроқ сиқилган арматурага нисбатан жойлашган барча кучлардан олинган моментлар тенгламаси орқали аниқланади. ne = r rb bh + rsca's (h0 – a') = = 0,4·13·103·0,4·0,352+339,5·14,73·10-1(0,35–0,05)=404,6 кнм, бу ерда e = e0 η + 0,5 h – a = 0,013·1,89+0,5·0,4–0,05=0,175 м, кн – биринчи яқинлашиш. иккинчи яқинлашишдаги бўйлама эгилиш коэффициенти: ; > r = 0,55; αm=αr=0,4; e = e0 η + 0,5 h – a = 0,013·1,43 + 0,5·0,4 – 0,05 = 0,168 м; 2408 кн – иккинчи яқинлашиш. учунчи яқинлашишдаги бўйлама …

5 / 21

катта: 38,4 см2 >> 33 cм2, демак устунни юк кўтариш қоблияти таъминланди.. 39-расм. тортқи учун бурчакликни ҳисоблаш ҳисобий схемаси 40-расм. тортқи 3.бирлаштирувчи пўлат лист (планка) ҳисоби. тармоқларнинг оғирлик марказлари орасидаги масофа: с = bk – 2 z0 = 42 – 2 · 2,83 = 36,34 см. планка эни d = (0,5 – 0,75) bk = 21…31 см. қабул қиламиз: d = 25 см. планка қалинлиги tпл = (0,1 – 0,4) d, tпл = 12 мм. тармоқнинг энг катта узунлиги lвmax = ix λu = 3,05 · 40 = 122 см. планкалар марказлари орасидаги масофа см. бу ерда bn=36 см –таянч планкалар эни (ҳисоб қуйида бажарилади). тармоқнинг узунлиги lb=l–d=103,5–25=78,5 см, = 122 см дан кичик. планка ўрнатилган текислигида тармоқларга қирқувчи куч таъсир этади, унинг миқдори тахминан q = 0,2ab = 0,2 · 38,4 = 7,68 кн ни ташкил қилади. планкадаги қирқувчи куч (41-расм): рис. 41. к расчёту планок кн. планкадаги эгувчи …
