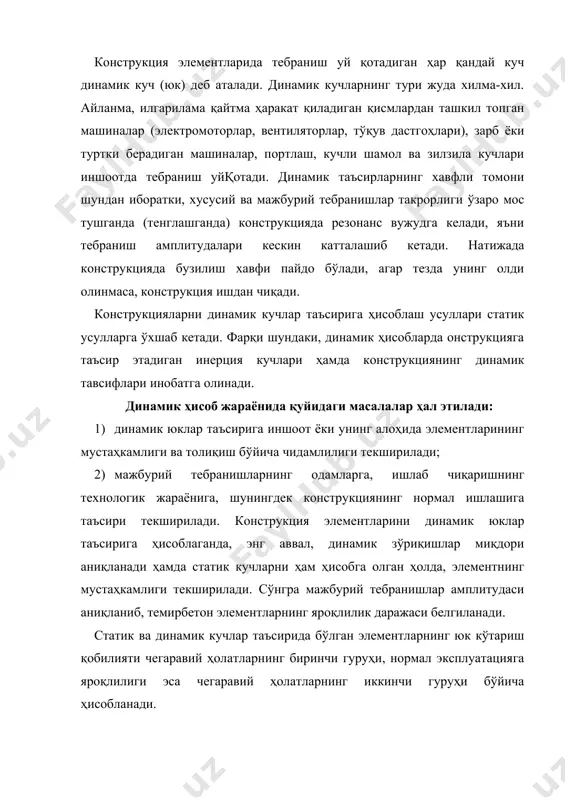

1523783348_71131.doc темирбетон конструкцияси элементларининг динамик юклар таъсирига ҳисоблаш режа: 1. конструкция элементларини динамик юклар таъсирига ҳисоблаш. 2. чегаравий ҳолатлар биринчи гуруҳи. 3. чегаравий ҳолатлар иккинчи гуруҳи. 4. тарихий обидалар ва уларга таъсир қиладиган кучларни аниқлаш хисоблаш усуллари. конструкция элементларида тебраниш уй қотадиган ҳар қандай куч динамик куч (юк) деб аталади. динамик кучларнинг тури жуда хилма-хил. айланма, илгарилама қайтма ҳаракат қиладиган қисмлардан ташкил топган машиналар (электромоторлар, вентиляторлар, тўқув дастгоҳлари), зарб ёки туртки берадиган машиналар, портлаш, кучли шамол ва зилзила кучлари иншоотда тебраниш уйқотади. динамик таъсирларнинг хавфли томони шундан иборатки, хусусий ва мажбурий тебранишлар такрорлиги ўзаро мос тушганда (тенглашганда) конструкцияда резонанс вужудга келади, яъни тебраниш амплитудалари кескин катталашиб кетади. натижада конструкцияда бузилиш хавфи пайдо бўлади, агар тезда унинг олди олинмаса, конструкция ишдан чиқади. конструкцияларни динамик кучлар таъсирига ҳисоблаш усуллари статик усулларга ўхшаб кетади. фарқи шундаки, динамик ҳисобларда онструкцияга таъсир этадиган инерция кучлари ҳамда конструкциянинг динамик тавсифлари инобатга олинади. динамик ҳисоб жараёнида қуйидаги …

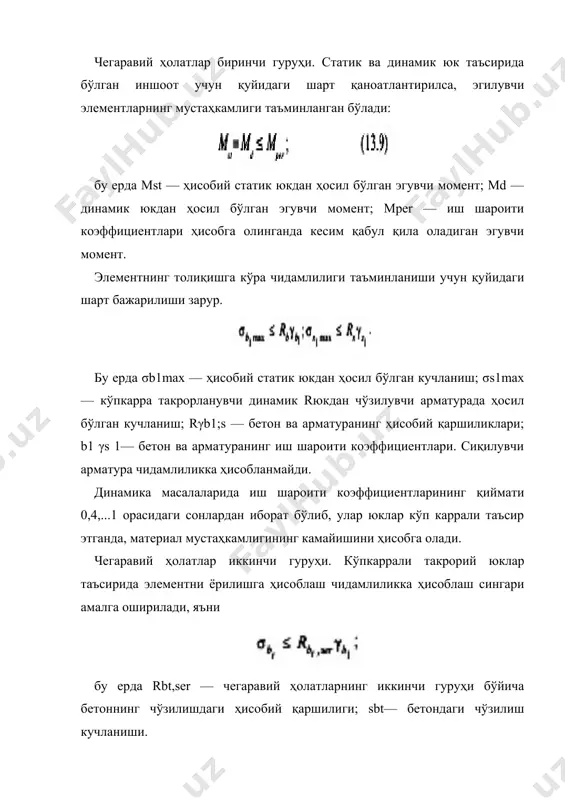

и, нормал эксплуатацияга яроқлилиги эса чегаравий ҳолатларнинг иккинчи гуруҳи бўйича ҳисобланади. чегаравий ҳолатлар биринчи гуруҳи. статик ва динамик юк таъсирида бўлган иншоот учун қуйидаги шарт қаноатлантирилса, эгилувчи элементларнинг мустаҳкамлиги таъминланган бўлади: бу ерда mst — ҳисобий статик юкдан ҳосил бўлган эгувчи момент; md — динамик юкдан ҳосил бўлган эгувчи момент; mper — иш шароити коэффициентлари ҳисобга олинганда кесим қабул қила оладиган эгувчи момент. элементнинг толиқишга кўра чидамлилиги таъминланиши учун қуйидаги шарт бажарилиши зарур. бу ерда σb1max — ҳисобий статик юкдан ҳосил бўлган кучланиш; σs1max — кўпкарра такрорланувчи динамик rюкдан чўзилувчи арматурада ҳосил бўлган кучланиш; rγb1;s — бетон ва арматуранинг ҳисобий қаршиликлари; b1 γs 1— бетон ва арматуранинг иш шароити коэффициентлари. сиқилувчи арматура чидамлиликка ҳисобланмайди. динамика масалаларида иш шароити коэффициентларининг қиймати 0,4,...1 орасидаги сонлардан иборат бўлиб, улар юклар кўп каррали таъсир этганда, материал мустаҳкамлигининг камайишини ҳисобга олади. чегаравий ҳолатлар иккинчи гуруҳи. кўпкаррали такрорий юклар таъсирида элементни ёрилишга ҳисоблаш чидамлиликка ҳисоблаш сингари …

ар амплитудасини камайтириш учун конструктив чоралар кўрилади. бунинг учун тебраниш манбаини бошқа жойга кўчириш, машиналарни мувозанатлаш, элементнинг эркин тебраниши такрорлигини ўзгартириш каби тадбирлар амалга оширилади. элементнинг эркин тебраниши такрорлигини ўзгартириш учун унинг бикирлиги, конструктив схемаси ёки ўлчамлари ўзгартирилади. масалан, тўсиннинг эркин таянчлари қистирма таянчлар билан алмаштирилса, бунда тўсиннинг эркин тебранишлари такрорлиги деярли 2 баравар ортади; тўсинга қўшимча боглагичларнинг киритилиши ҳам унинг бикирлигини оширади. темирбетондан қурилган икки қаватли синчли бинони сейсмик кучлар таъсирига ҳисобланишини кўриб чиқамиз. бино синчи бўйлама ва кўндаланг йўналишларда бикир тугунли рама деб қаралади. тарихий обидалар ва уларга таъсир қиладиган кучларни аниқлаш. ҳисоблаш усуллари. ҳозирда мавжуд бўлган тарихий обидалар. бўлиб ўтган зилзилалар тажрибаси шуни кўрсатадики, агар тўғри ҳисоблаб, тўғри лойиҳаланса ҳамда қурилиш қоидаларига тўлиқ амал қилган ҳолда барпо этилса, ғишт деворли бинолар ҳам сейсмик кучларга етарли даражада бардош бера олади. барча юк кўтарувчи конструкциялар (бўйлама ва кўндаланг деворлар, ёпмалар) бир-бири билан мустаҳкам боғланган ҳолдагина бино зилзила кучларига бир …

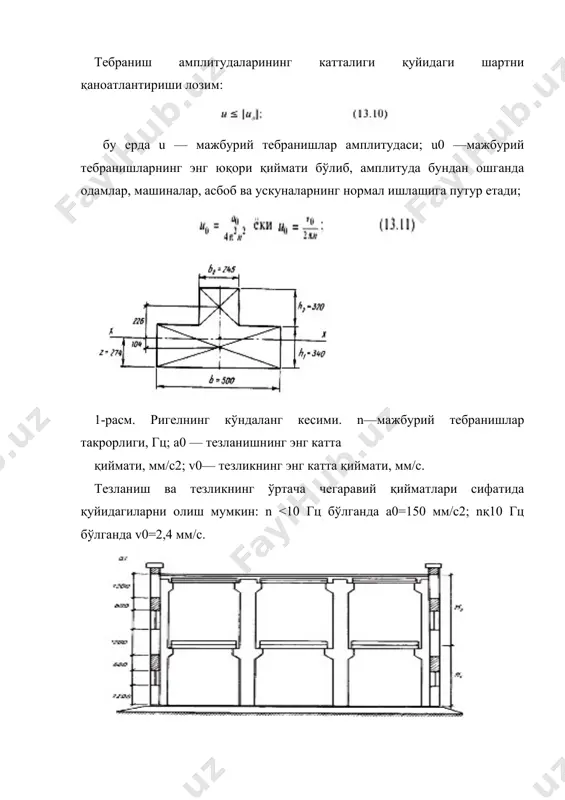

бикирлиги асосан ёпмаларнинг иши туқайли таъмин этилади. ўпмалар горизонтал диақрагма ролини ўйнаб, сейсмик кучларни юк кўтарувчи конструкцияларга (деворларга) тақсимлайди. бундай тақсимот, бинобарин бинонинг сейсмик мустаҳкамлиги, кўп жи- ҳатдан ёпманинг ўз текислигидаги бикирлигига боғлиқ. ҳозирги вақтда ғишт деворли бинолар қурилишида кўп бўшлиқли йигма темирбетон плита ёпмалари кенг тарқалган. 1-расмда йиғма темирбетон ёпмаларнинг горизонтал йўналишдаги бикирлигини оширишга қаратилган чоралар тасвирланган. панелларнинг ўзаро силжишига йўл қўймаслик мақсадида шпонка ишланади; бунинг учун панелларнинг ён қисмида қолдирилган ўйиқ жой (паз) ларга цемент-қум қоришмаси қуйилади. панеллар орасидаги чокларда ҳосил бўладиган қирқувчи кучларни ана шу шпонкалар ўзига қабул қилади. бундан ташқари, бўйлама кучларни қабул қилиш учун панель текислигида яхлитликни таъминловчи темирбетон боғлама (обвязка) ишланади. ўпма панеллари боглама билан арматура илмоқлари ёрдамида бириктирилади. темирбетон богламалар бор ерда панеллар орасига боғлагич қўймаса ҳам бўлади. ўишт деворли биноларда бўйлама ва кўндаланг деворларнинг туташув ерлари нозик жой ҳисобланади. икки йўналишдаги деворларни бир-биридан ажратишга интилувчи зўриқишлар шу ерларга тўпланади. икки йўналишдаги деворларнинг …

камлигини оширишда гоят катта роль ўйнайди. антисейсмик камар- лар биноларнинг ўзаро богланишини мустаҳкамлайди; деворларнинг ўз текислигидаги пишиқлигини оширади; ёпмаларнинг бикирлиги ва монолитлигининг ортишини таъминлайди. камарларга узунасига бутун периметр бўйлаб арматура ётқизилади ва ҳар 25—40 см да диаметри 4—6 мм бўлган пўлат хомут боқланади. арматура сиқатида a-қ синқли пўлат ишлатилиб, 7—8 балли сейсмик зоналарда уларнинг 13.16-расм. бўйлама ва кўндаланг деворларнинг туташув ерлари: а – бурчаклар; б – кесишув ерлари. диаметри 10 мм дан, 9 балли зоналарда эса 12 мм дан кам бўлмаслиги лозим. ўтқизиладиган бетоннинг синқи в 12,5 дан кам бўлмаслиги керак. бурчакларда ва кесишув ерларида қўйилган сим тўр мустаҳкамликни таъминлай олмаса, қия стерженлар қўйиш тавсия этилади. антисейсмик камарларнинг айрим деталлари 13.17-расмда тасвирланган. камарларнинг кенглиги деворларнинг эни билан баравар олинади; агар деворнинг эни 50 см дан ортиқ бўлса, камарнинг эни деворникидан 10—15 см кичикроқ олиниши мумкин. камарнинг баландлиги 15 см дан кам бўлмаслиги керак. биноларнинг энг юқори қаватининг томи сатҳида ўрнатиладиган …
