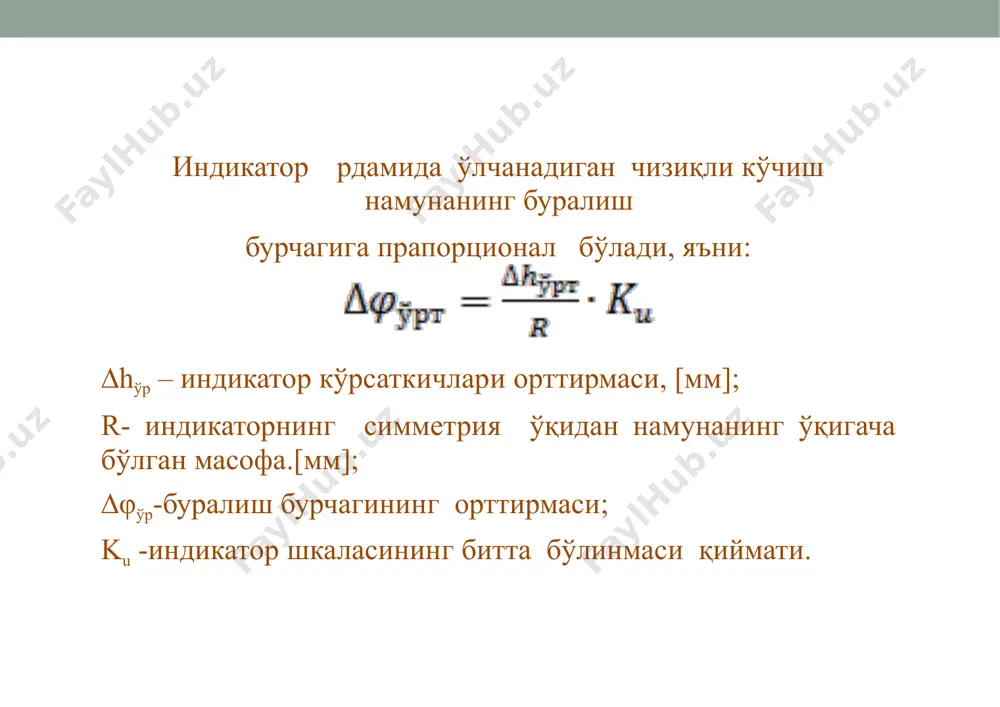

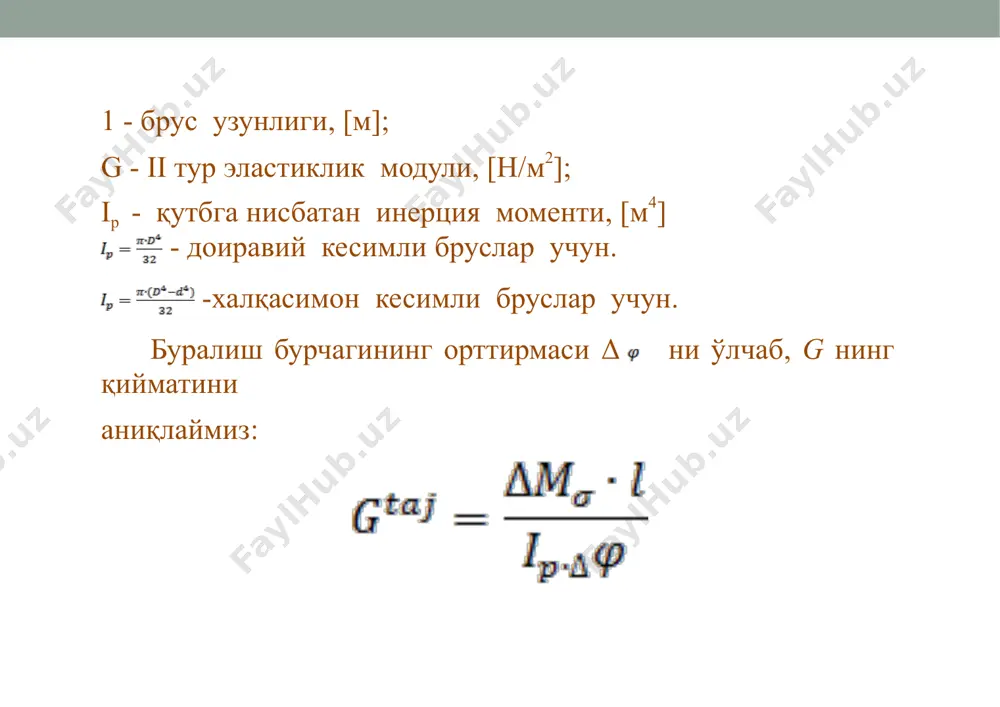

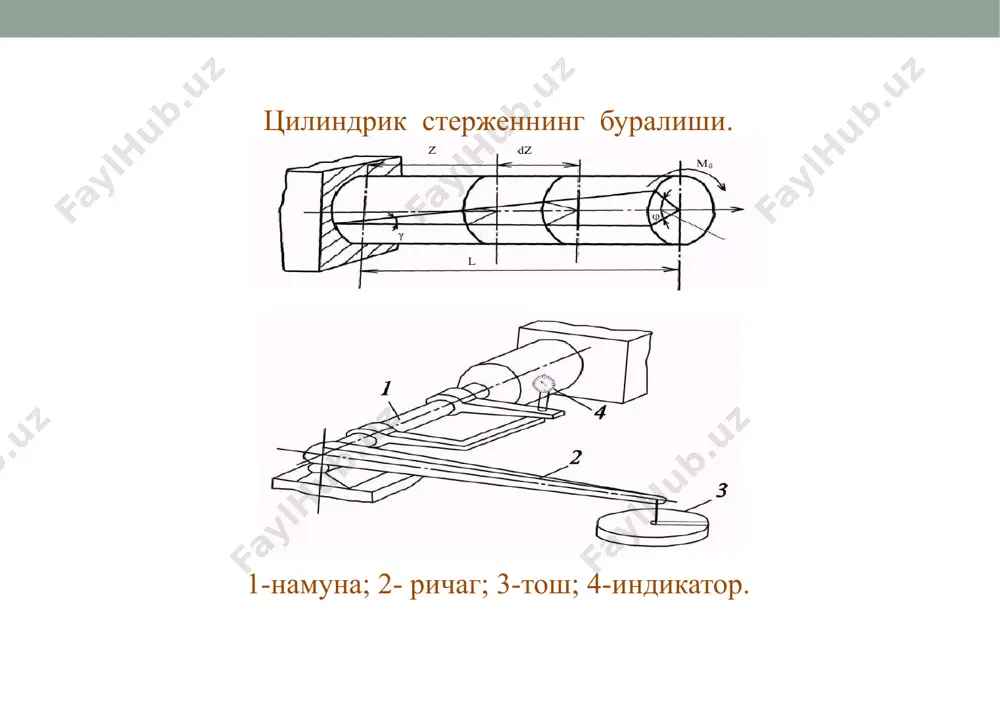

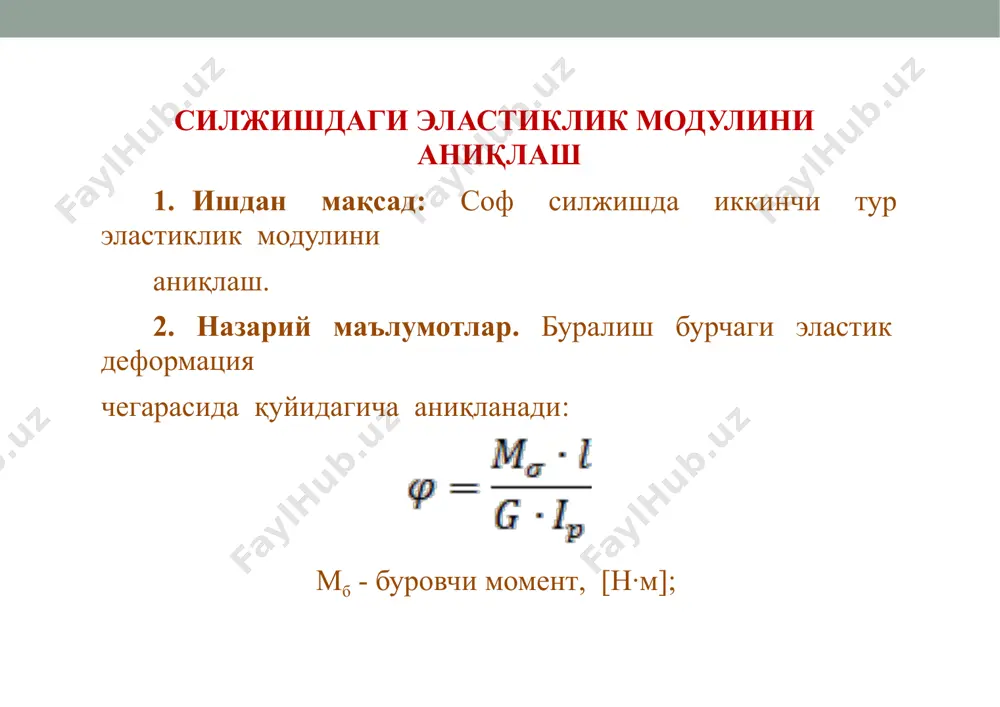

powerpoint presentation силжишдаги эластиклик модулини аниқлаш силжишдаги эластиклик модулини аниқлаш 1. ишдан мақсад:соф силжишда иккинчи тур эластиклик модулини аниқлаш. 2. назарий маълумотлар.буралиш бурчаги эластик деформация чегарасида қуйидагича аниқланади: мб-буровчи момент, [н·м]; 1-брус узунлиги, [м]; g-iiтур эластиклик модули, [н/м2]; ip-қутбга нисбатан инерция моменти, [м4] -доиравий кесимли бруслар учун. -халқасимон кесимли бруслар учун. буралиш бурчагининг орттирмасиδни ўлчаб,gнинг қийматини аниқлаймиз: цилиндрик стерженнинг буралиши. 1-намуна; 2-ричаг; 3-тош; 4-индикатор. индикатор ѐрдамида ўлчанадиган чизиқли кўчиш намунанинг буралиш бурчагигапрапорционалбўлади,яъни: ∆hўр–индикаторкўрсаткичлариорттирмаси, [мм]; r-индикаторнингсимметрияўқиданнамунанингўқигача бўлганмасофа.[мм]; ∆φўр-буралишбурчагинингорттирмаси; ku-индикаторшкаласинингбиттабўлинмасиқиймати. 1-намуна;2-ҳалқа; 3-планка; 4-индикатор; 3. намуна ўлчамлари: намуна узунлиги l= 200 мм намуна ташқи диаметриd= 50 мм намуна ички диаметриd= 45 мм намуна деворининг қалинлиги 2мм гатенг. эластиклик модули gназ=8·105мпа r= мм ричаг узунлиги a= мм 4. ишни бажариш тартиби: а) намунани маҳкамлангандан кейин индикаторнинг стрелкаси нолга келтирилади. сўнгра илгакка оғирлиги 50 н бўлган юк осиб намунага мб=f·a= 22,5 нм буровчи момент таъсир эттирилади ва унга мос индикаторнинг кўрсатиши жадвалга ѐзилади. юкнинг оғирлиги …

2 / 11

ровчи моментни ҳар бир поғонаси ∆мб=22,5 н·м учун индикатор кўрсатишлиринг орттирмаси ∆hi ни ҳисоблаб, сўнгра орттирманинг ўртача қиймати топилади: image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png

3 / 11

siljishdagi elastiklik modulini aniqash - Page 3

4 / 11

siljishdagi elastiklik modulini aniqash - Page 4

5 / 11

siljishdagi elastiklik modulini aniqash - Page 5

Ko'proq o'qimoqchimisiz?

Barcha 11 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"siljishdagi elastiklik modulini aniqash" haqida

powerpoint presentation силжишдаги эластиклик модулини аниқлаш силжишдаги эластиклик модулини аниқлаш 1. ишдан мақсад:соф силжишда иккинчи тур эластиклик модулини аниқлаш. 2. назарий маълумотлар.буралиш бурчаги эластик деформация чегарасида қуйидагича аниқланади: мб-буровчи момент, [н·м]; 1-брус узунлиги, [м]; g-iiтур эластиклик модули, [н/м2]; ip-қутбга нисбатан инерция моменти, [м4] -доиравий кесимли бруслар учун. -халқасимон кесимли бруслар учун. буралиш бурчагининг орттирмасиδни ўлчаб,gнинг қийматини аниқлаймиз: цилиндрик стерженнинг буралиши. 1-намуна; 2-ричаг; 3-тош; 4-индикатор. индикатор ѐрдамида ўлчанадиган чизиқли кўчиш намунанинг буралиш бурчагигапрапорционалбўлади,яъни: ∆hўр–индикаторкўрсаткичлариорттирмаси, [мм]; r-индикаторнингсимметрияўқиданнамунанингўқигача бўлганмасофа.[мм...
