1426062236_60382.doc сек 1 сек 1 к м м м 1 ` m м м + = ` м 1 m к i п г i . п к i . п к п г к тр i i i i . . = з п к тр i i i . = к i з п i . кт м кв м кв кт к м м м + = пр вом кв вом i м м h = под n тр n под n под n тр n под тр под тр n n n + = h вом пр вом пр n n n + = h ÷ ÷ ø ö ç ç è æ - = кн кх п п тр м м x h h h 1 2 2 1 1 2 1 , h h 2 1 п п x кх м кн м н …

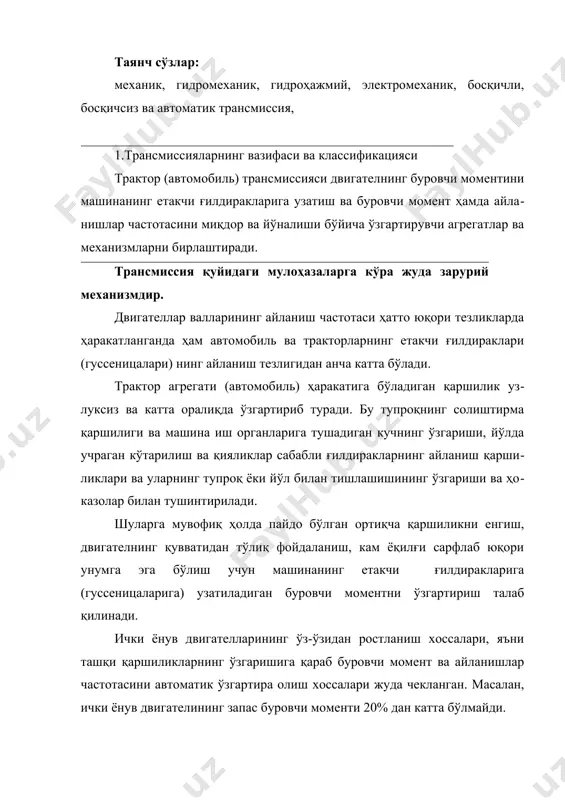

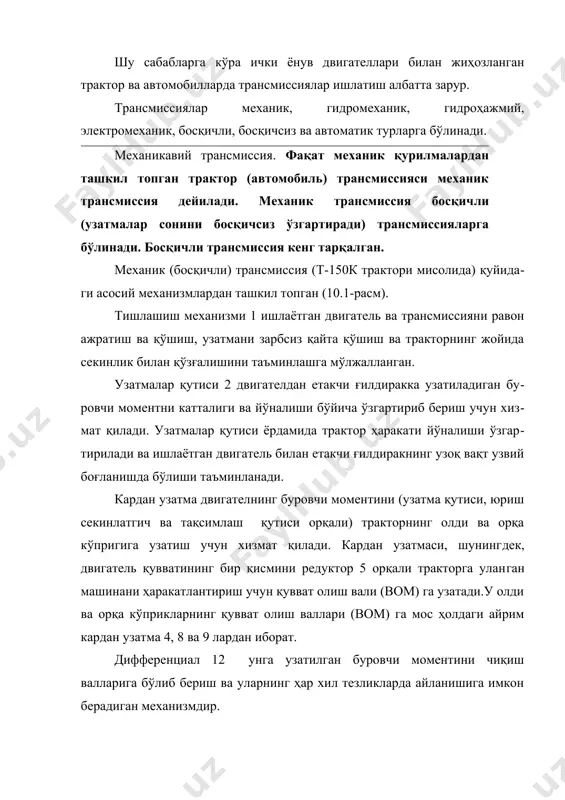

ёқилғи сарфлаб юқори унумга эга бўлиш учун машинанинг етакчи ғилдиракларига (гуссеницаларига) узатиладиган буровчи моментни ўзгартириш талаб қилинади. ички ёнув двигателларининг ўз-ўзидан ростланиш хоссалари, яъни ташқи қаршиликларнинг ўзгаришига қараб буровчи момент ва айланишлар частотасини автоматик ўзгартира олиш хоссалари жуда чекланган. масалан, ички ёнув двигателининг запас буровчи моменти 20% дан катта бўлмайди. шу сабабларга кўра ички ёнув двигателлари билан жиҳозланган трактор ва автомобилларда трансмиссиялар ишлатиш албатта зарур. трансмиссиялар механик, гидромеханик, гидроҳажмий, электромеханик, босқичли, босқичсиз ва автоматик турларга бўлинади. механикавий трансмиссия. фақат механик қурилмалардан ташкил топган трактор (автомобиль) трансмиссияси механик трансмиссия дейилади. механик трансмиссия босқичли (узатмалар сонини босқичсиз ўзгартиради) трансмиссияларга бўлинади. босқичли трансмиссия кенг тарқалган. механик (босқичли) трансмиссия (т-150к трактори мисолида) қуйидаги асосий механизмлардан ташкил топган (10.1-расм). тишлашиш механизми 1 ишлаётган двигатель ва трансмиссияни равон ажратиш ва қўшиш, узатмани зарбсиз қайта қўшиш ва тракторнинг жойида секинлик билан қўзғалишини таъминлашга мўлжалланган. узатмалар қутиси 2 двигателдан етакчи ғилдиракка узатиладиган буровчи моментни катталиги ва йўналиши бўйича …

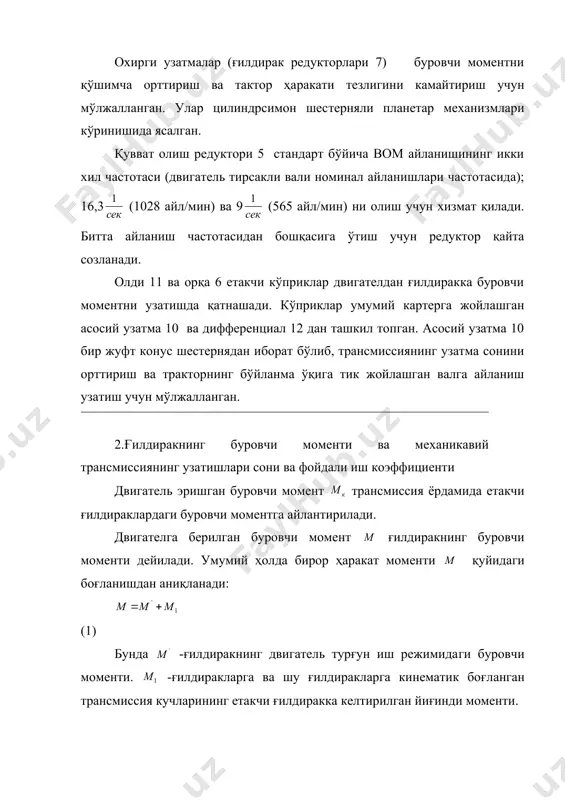

ференциал 12 унга узатилган буровчи моментини чиқиш валларига бўлиб бериш ва уларнинг ҳар хил тезликларда айланишига имкон берадиган механизмдир. охирги узатмалар (ғилдирак редукторлари 7) буровчи моментни қўшимча орттириш ва тактор ҳаракати тезлигини камайтириш учун мўлжалланган. улар цилиндрсимон шестерняли планетар механизмлари кўринишида ясалган. қувват олиш редуктори 5 стандарт бўйича вом айланишининг икки хил частотаси (двигатель тирсакли вали номинал айланишлари частотасида); 16,3 (1028 айл/мин) ва 9 (565 айл/мин) ни олиш учун хизмат қилади. битта айланиш частотасидан бошқасига ўтиш учун редуктор қайта созланади. олди 11 ва орқа 6 етакчи кўприклар двигателдан ғилдиракка буровчи моментни узатишда қатнашади. кўприклар умумий картерга жойлашган асосий узатма 10 ва дифференциал 12 дан ташкил топган. асосий узатма 10 бир жуфт конус шестернядан иборат бўлиб, трансмиссиянинг узатма сонини орттириш ва тракторнинг бўйланма ўқига тик жойлашган валга айланиш узатиш учун мўлжалланган. 2.ғилдиракнинг буровчи моменти ва механикавий трансмиссиянинг узатишлари сони ва фойдали иш коэффициенти двигатель эришган буровчи момент трансмиссия ёрдамида етакчи ғилдираклардаги …

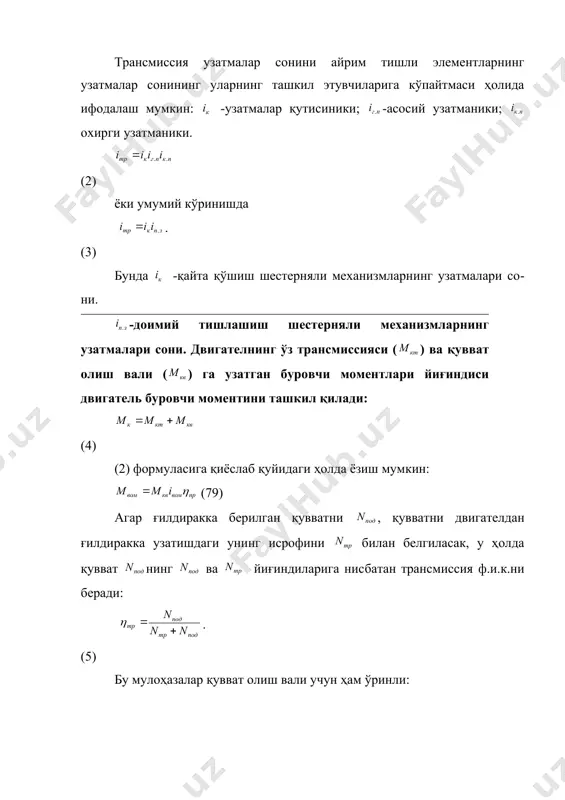

йиғиндиси двигатель буровчи моментини ташкил қилади: (4) (2) формуласига қиёслаб қуйидаги ҳолда ёзиш мумкин: (79) агар ғилдиракка берилган қувватни , қувватни двигателдан ғилдиракка узатишдаги унинг исрофини билан белгиласак, у ҳолда қувват нинг ва йиғиндиларига нисбатан трансмиссия ф.и.к.ни беради: . (5) бу мулоҳазалар қувват олиш вали учун ҳам ўринли: . (6) трансмиссиянинг механик ф.и.к тишли узатмалар, таянч ва сальник зичламаларидаги ишқаланишга кетган исрофга; чайқаланиш, қовушқоқлик ва мой миқдорига; ишқаланувчи деталларнинг мойланиш шароитига; валларнинг айланишлари частоталари ва шестерняларнинг айланма тезликларига; нагрузка ва бошқа факторларга боғлиқ бўлади (10.2-расм). нагрузка ортиши билан трансмиссия ф.и.к ортади (10.2-расм, а). механик ф.и.к қуйидаги формула бўйича аниқланади: . (7) бунда -тегишлича цилиндрик ва конус шестернялар жуфти ф.и.к; - тегишлича цилиндрик ва конус шестернялар жуфтининг сони; -двигатель салт ишлаш буровчи моменти двигатель номинал буровчи моменти нинг қанча қисмини ташкил қилишини кўрсатадиган коэффицент. 3.гидромеханикавий трансмиссия механик ва гидравлик узатмали трактор трансмиссияси гидромеханик трансмиссия дейилади.у босқичсиз, чунки узатма сони босқичсиз ўзгартиришни …

ғилдираги билан боғланган. системани тўлдирган иш суюқлиги берк контурда; насоструба ўтказгич гидроматорда циркуляцияланади. гидроматорга тушган мой чиқиш валини айлантиради ва етакчи ғилдирак юритмаси учун етарли момент ҳосил қилади. гидроҳажмий ÿзгартиргичлар гидротрасформаторларга нисбатан умумий ва айрим хусусиятларга эга бўлади. ҳаракат тезлигини, куч ва моментларни босқичсиз ростлаш ҳамда машина деталларини ўта юкланишда синишдан автоматик сақлаш хусусиятлари умумий хусусиятларга тегишлидир. гидроҳажмий ўзгартиргичларнинг хусусий хусусиятларига ҳаракат реверсивлиги, яъни илгариланма ёки айланма ҳаракат йўналишини ўзгартириш имконияти ва дистанционлиги киради. конструктив имконияти ва бажарадиган техналогик процесси нуқтаи назаридан қараганда гидроҳажмий ўзгартиргич узелларини қулай келган ҳар қандай жойга ўрнатиш мумкин. гидроҳажмий ўзгартиргич ҳар хил турдаги ҳаракат тезлиги, куч ва буровчи моментни ўзгартириш хусусиятига эга. бироқ самосвал автомобилнинг гидравлик кўтаргичларида, тракторлар осма системаларида насосларнинг айланма ҳаркати куч цилиндрлари штокларининг илгариланма ҳаракатига ўзгаради, косилканинг гидравлик юритмасида насос валининг айланма ҳаракати косилка пичоғининг илгариланма-қайтма ҳаракатига ўзгаради ва ҳ.к. 5.гидроҳажмий ўзгартиргичнинг буровчи моменти, узатмалар сони ва ф.и.к. гидроҳажмий ўзгартиргичнинг куч узатмаси …
