газ алмашиш жараёни

DOC 1,1 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

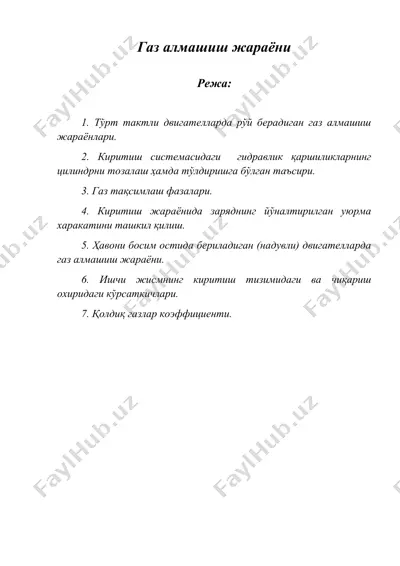

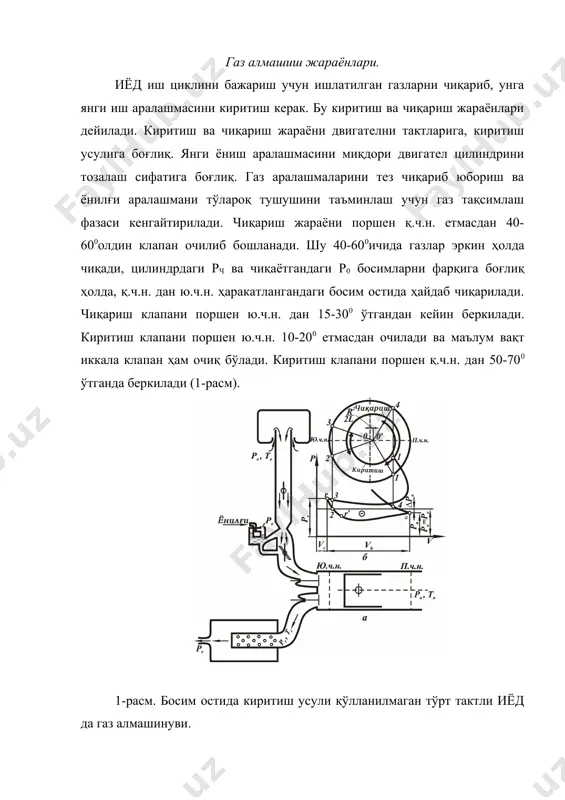

1404732597_54565.doc газ алмашиш жараёни режа: 1. тўрт тактли двигателларда рўй берадиган газ алмашиш жараёнлари. 2. киритиш системасидаги гидравлик қаршиликларнинг цилиндрни тозалаш ҳамда тўлдиришга бўлган таъсири. 3. газ тақсимлаш фазалари. 4. киритиш жараёнида заряднинг йўналтирилган уюрма харакатини ташкил қилиш. 5. ҳавони босим остида бериладиган (надувли) двигателларда газ алмашиш жараёни. 6. ишчи жисмнинг киритиш тизимидаги ва чиқариш охиридаги кўрсаткичлари. 7. қолдиқ газлар коэффициенти. газ алмашиш жараёнлари. иёд иш циклини бажариш учун ишлатилган газларни чиқариб, унга янги иш аралашмасини киритиш керак. бу киритиш ва чиқариш жараёнлари дейилади. киритиш ва чиқариш жараёни двигателни тактларига, киритиш усулига боғлиқ. янги ёниш аралашмасини миқдори двигател цилиндрини тозалаш сифатига боғлиқ. газ аралашмаларини тез чиқариб юбориш ва ёнилғи аралашмани тўлароқ тушушини таъминлаш учун газ тақсимлаш фазаси кенгайтирилади. чиқариш жараёни поршен қ.ч.н. етмасдан 40-600олдин клапан очилиб бошланади. шу 40-600ичида газлар эркин ҳолда чиқади, цилиндрдаги рч ва чиқаётгандаги р0 босимларни фарқига боғлиқ ҳолда, қ.ч.н. дан ю.ч.н. ҳаракатлангандаги босим остида ҳайдаб чиқарилади. …

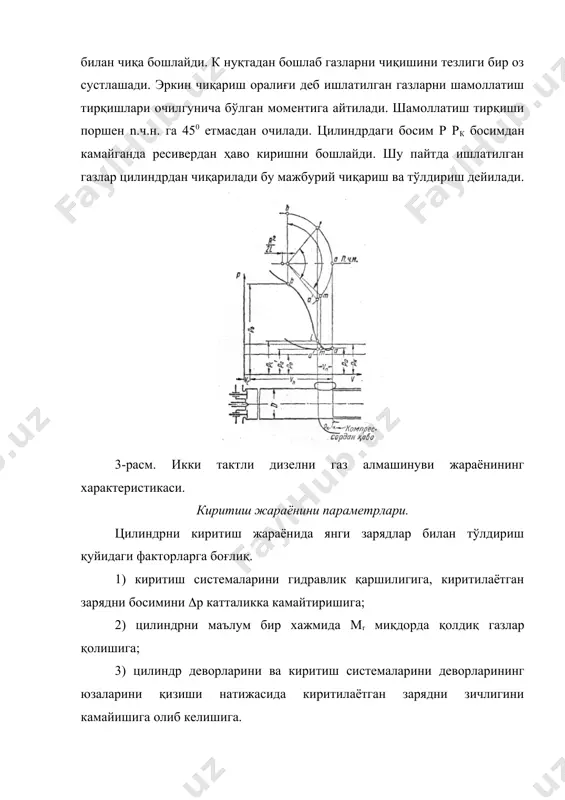

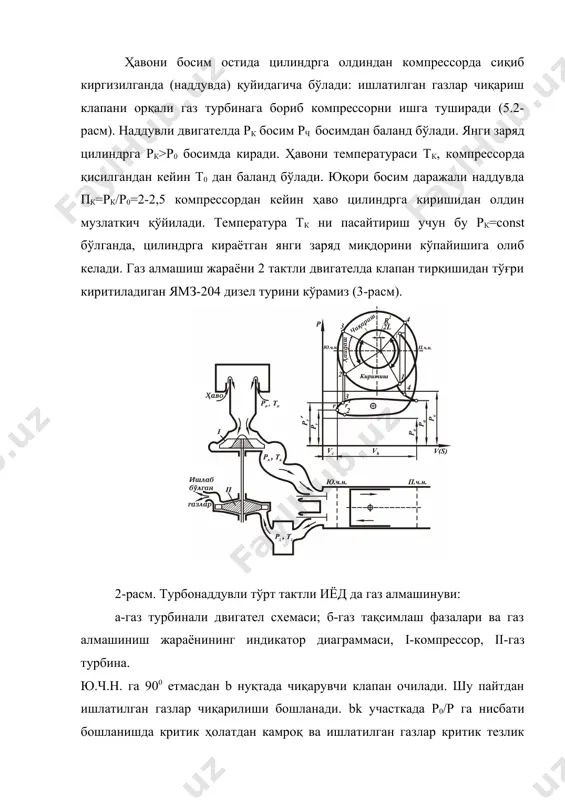

кич қўйилади. температура тк ни пасайтириш учун бу рк=const бўлганда, цилиндрга кираётган янги заряд миқдорини кўпайишига олиб келади. газ алмашиш жараёни 2 тактли двигателда клапан тирқишидан тўғри киритиладиган ямз-204 дизел турини кўрамиз (3-расм). 2-расм. турбонаддувли тўрт тактли иёд да газ алмашинуви: а-газ турбинали двигател схемаси; б-газ тақсимлаш фазалари ва газ алмашиниш жараёнининг индикатор диаграммаси, i-компрессор, ii-газ турбина. ю.ч.н. га 900 етмасдан b нуқтада чиқарувчи клапан очилади. шу пайтдан ишлатилган газлар чиқарилиши бошланади. bk участкада р0/р га нисбати бошланишда критик ҳолатдан камроқ ва ишлатилган газлар критик тезлик билан чиқа бошлайди. к нуқтадан бошлаб газларни чиқишини тезлиги бир оз сустлашади. эркин чиқариш оралиғи деб ишлатилган газларни шамоллатиш тирқишлари очилгунича бўлган моментига айтилади. шамоллатиш тирқиши поршен n.ч.н. га 450 етмасдан очилади. цилиндрдаги босим р рк босимдан камайганда ресивердан ҳаво киришни бошлайди. шу пайтда ишлатилган газлар цилиндрдан чиқарилади бу мажбурий чиқариш ва тўлдириш дейилади. 3-расм. икки тактли дизелни газ алмашинуви жараёнининг характеристикаси. киритиш жараёнини …

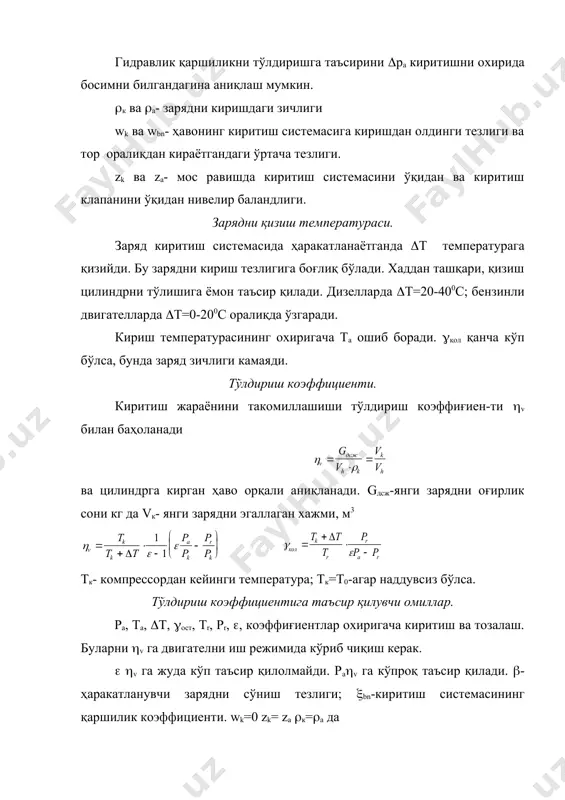

наётганда (т температурага қизийди. бу зарядни кириш тезлигига боғлиқ бўлади. хаддан ташқари, қизиш цилиндрни тўлишига ёмон таъсир қилади. дизелларда (т=20-400с; бензинли двигателларда (т=0-200с оралиқда ўзгаради. кириш температурасининг охиригача та ошиб боради. (қол қанча кўп бўлса, бунда заряд зичлиги камаяди. тўлдириш коэффициенти. киритиш жараёнини такомиллашиши тўлдириш коэффиғиен-ти (v билан баҳоланади embed equation.2 ва цилиндрга кирган ҳаво орқали аниқланади. gдсж-янги зарядни оғирлик сони кг да vк- янги зарядни эгаллаган хажми, м3 тк- компрессордан кейинги температура; тк=т0-агар наддувсиз бўлса. тўлдириш коэффициентига таъсир қилувчи омиллар. ра, та, (т, (ост, тr, pr, (, коэффиғиентлар охиригача киритиш ва тозалаш. буларни (v га двигателни иш режимида кўриб чиқиш керак. ( (v га жуда кўп таъсир қилолмайди. ра(v га кўпроқ таъсир қилади. (-ҳаракатланувчи зарядни сўниш тезлиги; (bn-киритиш системасининг қаршилик коэффициенти. wk=0 zk= za (к=(а да fbn-клапан юзасининг ҳаво ўтадиган қирқими м2. cn max-поршенни максимал тезлиги м/с fn-поршенни юзаси, м2. 4 тактли двигателнинг наддувсизида ра=(0,8-0,9)ра; 2 тактли двигателда секин …

треннего сгорания. теория поршневых и комбинированных двигателей. а.с.орлин ва м.г.круглов тахрири остида. - москва: 1983. 5. ховах м.с., маслов д.с. «автомобил двигателлари». - тошкент: 1977. 6. двигатели внутреннего сгорания в3 кн.кн.1. теория рабочих процессов: учеб: /в.н.луканин и др. –м.: высшая школа, 1995. – 368с. 7. двигатели внутреннего сгорания в3 кн.кн.2. динамика и конструирование: учеб: /в.н.луканин и др. –м.: высшая школа, 1995. – 319с. 8. двигатели внутреннего сгорания в3 кн.кн.3. компьютерный практикум: учеб: /в.н.луканин и др. –м.: высшая школа, 1995. – 368с. _1028470427.unknown _1028470429.unknown _1028470430.unknown _1028470428.unknown _1028470425.unknown _1028470426.unknown _1028470424.unknown _1028470423.unknown
