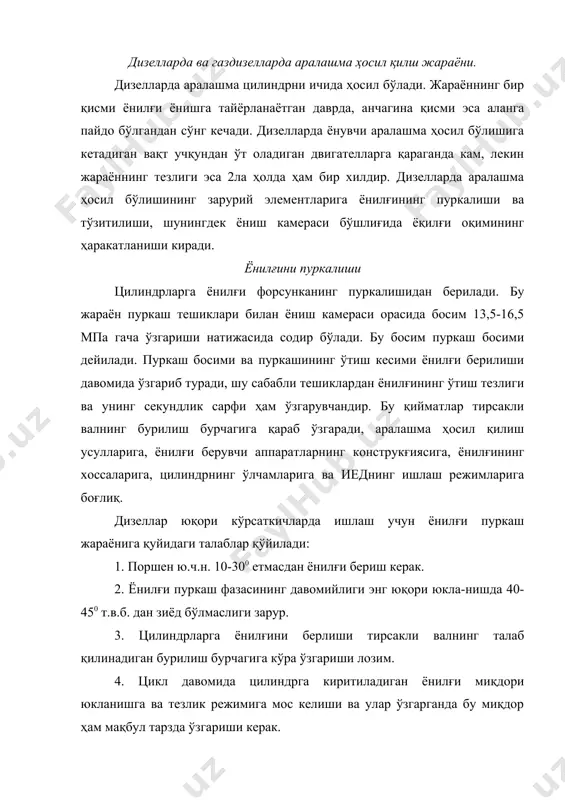

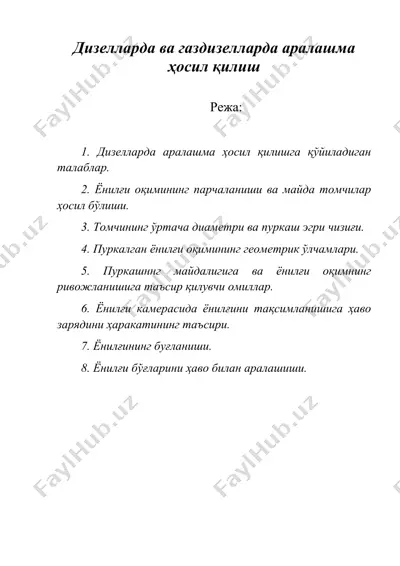

1404732407_54562.doc дизелларда ва газдизелларда аралашма ҳосил қилиш режа: 1. дизелларда аралашма ҳосил қилишга қўйиладиган талаблар. 2. ёнилғи оқимининг парчаланиши ва майда томчилар ҳосил бўлиши. 3. томчининг ўртача диаметри ва пуркаш эгри чизиғи. 4. пуркалган ёнилғи оқимининг геометрик ўлчамлари. 5. пуркашннг майдалигига ва ёнилғи оқимнинг ривожланишига таъсир қилувчи омиллар. 6. ёнилғи камерасида ёнилғини тақсимланишига ҳаво зарядини ҳаракатининг таъсири. 7. ёнилғининг буғланиши. 8. ёнилғи бўғларини ҳаво билан аралашиши. дизелларда ва газдизелларда аралашма ҳосил қилш жараёни. дизелларда аралашма цилиндрни ичида ҳосил бўлади. жараённинг бир қисми ёнилғи ёнишга тайёрланаётган даврда, анчагина қисми эса аланга пайдо бўлгандан сўнг кечади. дизелларда ёнувчи аралашма ҳосил бўлишига кетадиган вақт учқундан ўт оладиган двигателларга қараганда кам, лекин жараённинг тезлиги эса 2ла ҳолда ҳам бир хилдир. дизелларда аралашма ҳосил бўлишининг зарурий элементларига ёнилғининг пуркалиши ва тўзитилиши, шунингдек ёниш камераси бўшлиғида ёқилғи оқимининг ҳаракатланиши киради. ёнилғини пуркалиши цилиндрларга ёнилғи форсунканинг пуркалишидан берилади. бу жараён пуркаш тешиклари билан ёниш камераси орасида босим …

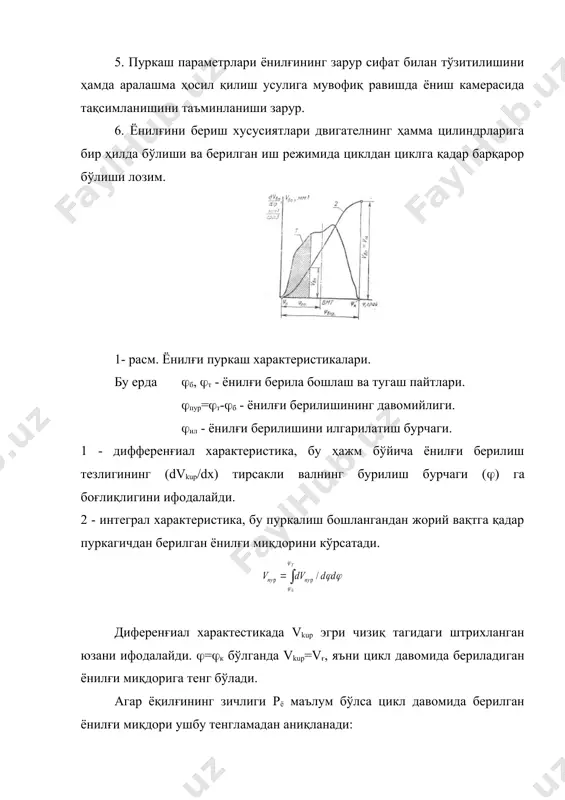

инг талаб қилинадиган бурилиш бурчагига кўра ўзгариши лозим. 4. цикл давомида цилиндрга киритиладиган ёнилғи миқдори юкланишга ва тезлик режимига мос келиши ва улар ўзгарганда бу миқдор ҳам мақбул тарзда ўзгариши керак. 5. пуркаш параметрлари ёнилғининг зарур сифат билан тўзитилишини ҳамда аралашма ҳосил қилиш усулига мувофиқ равишда ёниш камерасида тақсимланишини таъминланиши зарур. 6. ёнилғини бериш хусусиятлари двигателнинг ҳамма цилиндрларига бир ҳилда бўлиши ва берилган иш режимида циклдан циклга қадар барқарор бўлиши лозим. 1- расм. ёнилғи пуркаш характеристикалари. бу ерда (б, (т - ёнилғи берила бошлаш ва тугаш пайтлари. (пур=(т-(б - ёнилғи берилишининг давомийлиги. (ил - ёнилғи берилишини илгарилатиш бурчаги. 1 - дифференғиал характеристика, бу ҳажм бўйича ёнилғи берилиш тезлигининг (dvkup/dx) тирсакли валнинг бурилиш бурчаги (() га боғлиқлигини ифодалайди. 2 - интеграл характеристика, бу пуркалиш бошлангандан жорий вақтга қадар пуркагичдан берилган ёнилғи миқдорини кўрсатади. диференғиал характестикада vkup эгри чизиқ тагидаги штрихланган юзани ифодалайди. (=(к бўлганда vkup=vғ, яъни цикл давомида бериладиган ёнилғи миқдорига …

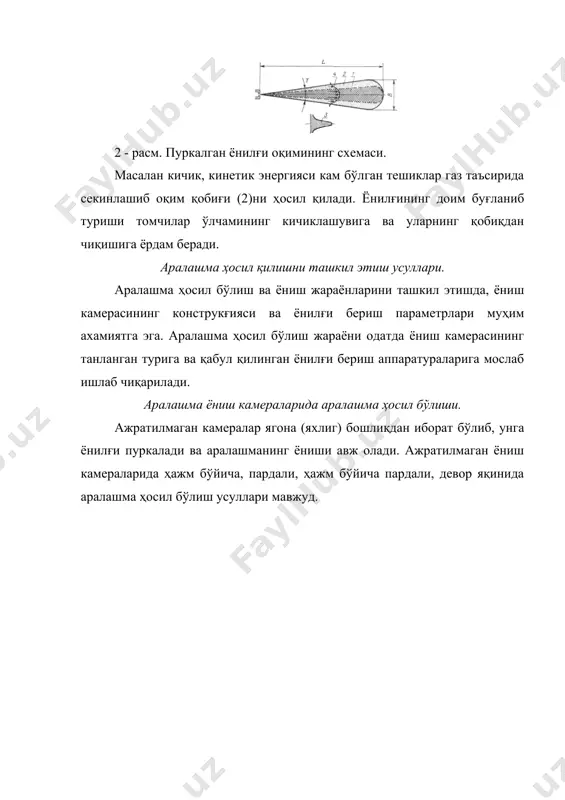

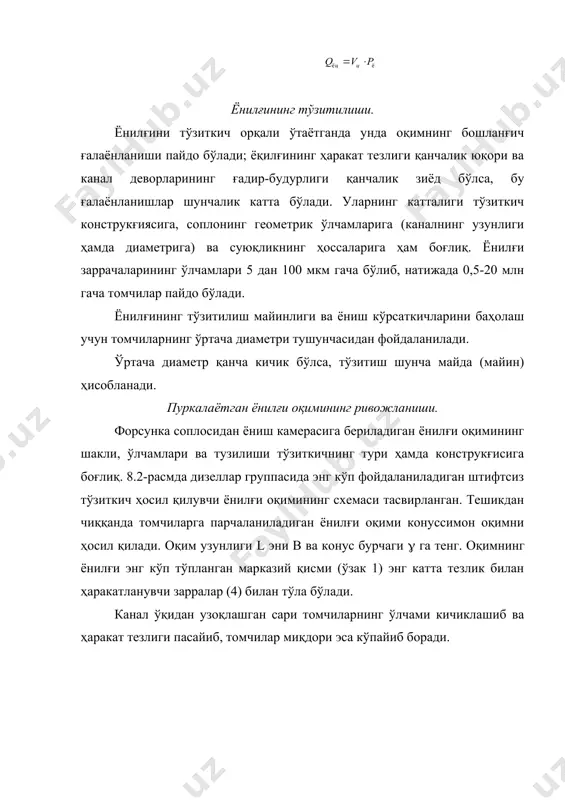

ади. пуркалаётган ёнилғи оқимининг ривожланиши. форсунка соплосидан ёниш камерасига бериладиган ёнилғи оқимининг шакли, ўлчамлари ва тузилиши тўзиткичнинг тури ҳамда конструкғисига боғлиқ. 8.2-расмда дизеллар группасида энг кўп фойдаланиладиган штифтсиз тўзиткич ҳосил қилувчи ёнилғи оқимининг схемаси тасвирланган. тешикдан чиққанда томчиларга парчаланиладиган ёнилғи оқими конуссимон оқимни ҳосил қилади. оқим узунлиги l эни в ва конус бурчаги ( га тенг. оқимнинг ёнилғи энг кўп тўпланган марказий қисми (ўзак 1) энг катта тезлик билан ҳаракатланувчи зарралар (4) билан тўла бўлади. канал ўқидан узоқлашган сари томчиларнинг ўлчами кичиклашиб ва ҳаракат тезлиги пасайиб, томчилар миқдори эса кўпайиб боради. 2 - расм. пуркалган ёнилғи оқимининг схемаси. масалан кичик, кинетик энергияси кам бўлган тешиклар газ таъсирида секинлашиб оқим қобиғи (2)ни ҳосил қилади. ёнилғининг доим буғланиб туриши томчилар ўлчамининг кичиклашувига ва уларнинг қобиқдан чиқишига ёрдам беради. аралашма ҳосил қилишни ташкил этиш усуллари. аралашма ҳосил бўлиш ва ёниш жараёнларини ташкил этишда, ёниш камерасининг конструкғияси ва ёнилғи бериш параметрлари муҳим ахамиятга эга. …

ни бузилади. бунда dk/dғ=0,75-0,90 бўлиб, камералар кенг қилиб ишланади. пуркаш босими 8-15 мпа гача етказилади. штифтсиз тўзиткичларда ёнилғи оқимнинг конус бурчаги 200 атрофида бўлади. dк, dғ - камера ва цилиндрнинг диаметрлари. тезлик режими ошиши билан заряднинг камерада айланиш жадаллиги қуйидагича ортиб боради: бу ерда: с- мазкур иед га таалуқли константа; m=0,5-1,0 - ҳаво уюрмасини ҳосил қилиш усулига боғлиқ ҳавонинг ёниш камерасидаги максимал айланиш тезлиги 10-15 м/сек ни ташкил этади. ёнилғи оқимлари билан кирадиган солиштирма энергия улушининг (её) ҳаво заряди эга бўлган энергия улушига (ех) нисбатан кўплиги хосдир. дизелларда её/ех=25-40 га тенг. пардали аралашма ҳосил бўлиш жараёни. бу усулда аралашма ҳосил бўлиши учун ёнилғи поршен ўқига нисбатан силжиган тўзиткич соплоси орқали ёниш камерасига пуркалади ва унинг деворига урилади. ёнилғи камера ҳажмида тарқалмасдан балки унинг металл юзаси бўйлаб ёйилиб оқиб, қалинлиги бир неча микрометрга тенг бўлган суюқ парда ҳосил қилади. ҳаво бўшлиғида цикллик ёнилғи миқдориннг атиги 5...10 фоизи қолади. камера девори ёнида …

турлари 8.3 расм, в,г,д,е да келтирилган. 4 расм. дизелнинг ёниш камерасида ҳавонинг ҳаракати. а - кенг ва б - тор бўғизли камера а б камеранинг бўғзи кенг бўлганда цилиндр ўқига томон радиал йўналаётган ҳаво оқими поршен ўйиғига кираверишда ўз траекториясини ўзгартириб, марказдан қочма куч таъсирида деворга сиқилади, ва бу билан камерани чекка деворига тушаётган ёнилғининг олиб ташланиши таъминланади. бўғзи тор камераларда (8.3 расм д,е) сиқиб чиқариладиган оқим кучли бўлади, бунда тороидал уюрма юзага келади. ғниди камерасининг бўғзи 0,345-0,38 бўлиб, ёнилғи ўткир ( остида пуркалади ва м-жараён каби парда ҳосил қилади. лекин деворнинг ҳарорати махсус тарзда назорат қилинмайди, шу сабабли ёнилғининг буғланиш тезлиги поршеннинг иссиқлик режимига ҳамда двигател валининг айланиш частотасига боғлиқ. бунда её/еҳ=2,5-1,5 га тенг. девор яқинида аралашма ҳосил бўлиш жараёни. 3 расм ж да шу усулга мос ёниш камераси кўрсатилган. ёнилғи соплонинг 2 та тешигидан, ёниш камерасининг ташкил этувчисига параллел тарзда пуркалади. бунда ёнилғининг камера деворига етиб бориши кўзда …
