1702570102.docx sovitish tizimi reja. 1. sovitish tizimining tarifi, vazifasi va tasnifi. 2. sovutish suyuqligi. 3. sovitish tizimining konstruktsiyasining tuzilishi va ularning ishlash printsipi: radiator: jalyuzi: suyuqlik nasosi: ventilyator: gidromufta: termostat . /docprops/thumbnail.emf sovitish tizimi reja. 1. sovitish tizimining tarifi, vazifasi va tasnifi. 2. sovutish suyuqligi. 3. sovitish tizimining konstruktsiyasining tuzilishi va ularning ishlash printsipi: radiator: jalyuzi: suyuqlik nasosi: ventilyator: gidromufta: termostat. sovitish tizimi reja. 1. sovitish tizimining tarifi, vazifasi va tasnifi. 2. sovutish suyuqligi. 3. sovitish tizimining konstruktsiyasining tuzilishi va ularning ishlash printsipi: radiator: jalyuzi: suyuqlik nasosi: ventilyator: gidromufta: termostat. 1. sovitish tizimining vazifasi, turlari, tuzilishi va ishlashi. dvigatel silindrlarida yonuvchi aralashma yonayotganda, dvigatel qismlari qizib kengayadi, natijada birikmalardagi qismlar tez yeyiladi va qadalib qolishi mumkin, dvigatel bloki qiziydi, unga tegib turgan qistirgichli prokladkalar, rezinali salniklar, elektr simlarining izolyatsiyalari quyib qolishi va taglikdagi moy suyulib uning moylash xususiyati kamayayib ketishi mumkin. sovutish tizimining turlari. suyuqlikning harakatlanish usuli bo’yicha termosifon, aralash …

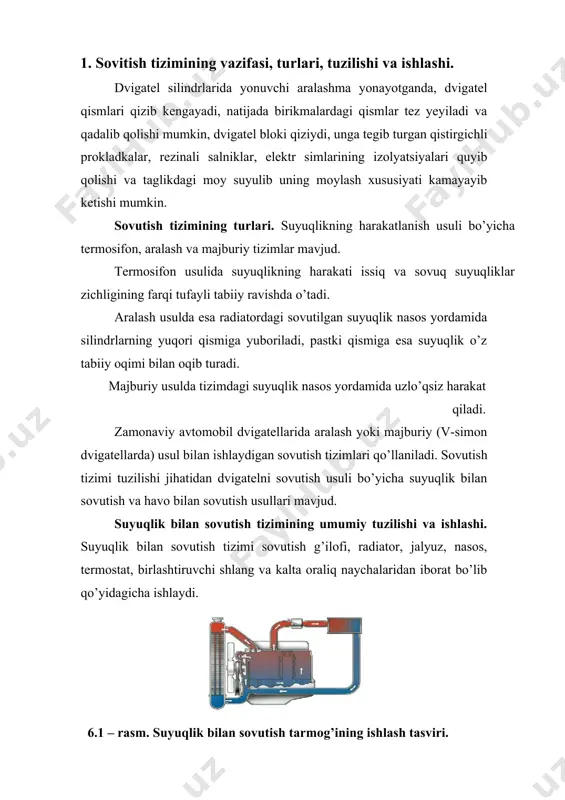

jud. suyuqlik bilan sovutish tizimining umumiy tuzilishi va ishlashi. suyuqlik bilan sovutish tizimi sovutish g’ilofi, radiator, jalyuz, nasos, termostat, birlashtiruvchi shlang va kalta oraliq naychalaridan iborat bo’lib qo’yidagicha ishlaydi. 6.1 – rasm. suyuqlik bilan sovutish tarmog’ining ishlash tasviri. 1-radiator qopqog’i; 2-radiatorning yuqorigi baki; 3,4-suyuqlik quvurlari; 5-nasosga kirish quvuri; 6-suyuqlikning chiqish tuynugi; 7-termostat; 8-blokdagi suyuqlik kirish yo’llari; 9-blokdagi suyuqlik chiqish yo’llari; 10-suyuqlik yo’li; 11-blok; 12-suyuqlik to’kish jo’mragi; 13-suyuqlik nasosi; 14,15,16-pastki suyuqlik quvurlari; 17-radiator tagidagi jo’mrak; 18-radiatorning pastki baki; 19-ventilyator; 20-radiator; 21-bug’ nayi. sovutish tiziminin qismlarining tuzilishi. sovutish suyuqligi sifatida, asosan, toza suv ishlatiladi, chunki u issiqlikni o’ziga tez qabul qiladi va tarqatadi, arzon va yetarli miqdorda bo’ladi. lekin suv cho’kindi hosil qilib, blokning issiqlik o’tkazish qobiliyatini pasaytiradi, g’ilof devorlari zanglanishi natijasida yemiriladi. suv qishda muzlab, blok devorlarini darz ketkazadi yoki yorib yuborishi mumkin. bu kamchiliklardan holi bo’lish uchun sovutish suyuqligi sifatida antifriz tosol a40 va a65lar keng ishlatiladi. radiator dvigatel blokida …

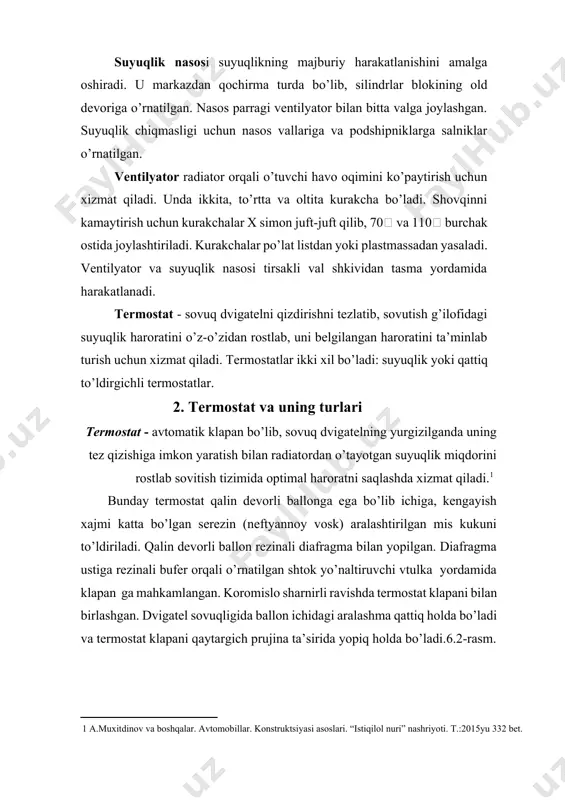

podshipniklarga salniklar o’rnatilgan. ventilyator radiator orqali o’tuvchi havo oqimini ko’paytirish uchun xizmat qiladi. unda ikkita, to’rtta va oltita kurakcha bo’ladi. shovqinni kamaytirish uchun kurakchalar x simon juft-juft qilib, 70 va 110 burchak ostida joylashtiriladi. kurakchalar po’lat listdan yoki plastmassadan yasaladi. ventilyator va suyuqlik nasosi tirsakli val shkividan tasma yordamida harakatlanadi. termostat - sovuq dvigatelni qizdirishni tezlatib, sovutish g’ilofidagi suyuqlik haroratini o’z-o’zidan rostlab, uni belgilangan haroratini ta’minlab turish uchun xizmat qiladi. termostatlar ikki xil bo’ladi: suyuqlik yoki qattiq to’ldirgichli termostatlar. 2. termostat va uning turlari termostat - avtomatik klapan bo’lib, sovuq dvigatelning yurgizilganda uning tez qizishiga imkon yaratish bilan radiatordan o’tayotgan suyuqlik miqdorini rostlab sovitish tizimida optimal haroratni saqlashda xizmat qiladi.[footnoteref:1] [1: a.muxitdinov va boshqalar. avtomobillar. konstruktsiyasi asoslari. “istiqilol nuri” nashriyoti. t.:2015yu 332 bet. ] bunday termostat qalin devorli ballonga ega bo’lib ichiga, kengayish xajmi katta bo’lgan serezin (neftyannoy vosk) aralashtirilgan mis kukuni to’ldiriladi. qalin devorli ballon rezinali diafragma bilan yopilgan. …

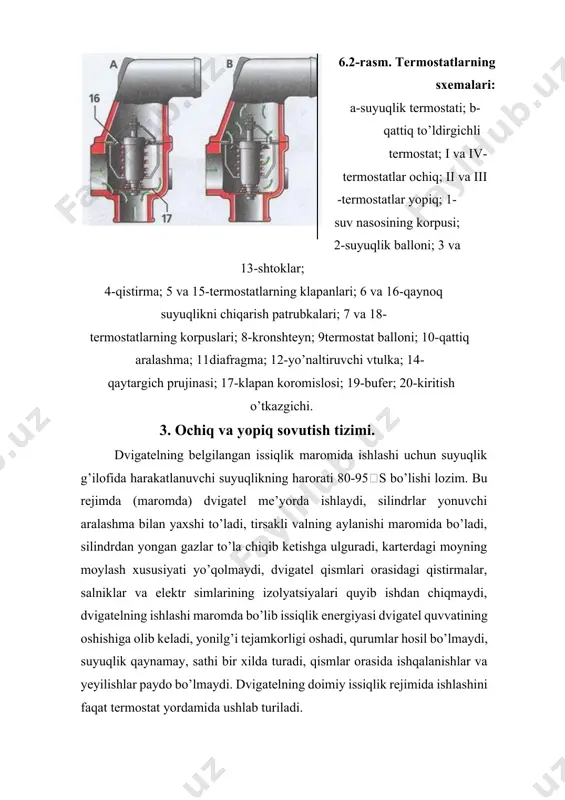

attiq aralashma; 11diafragma; 12-yo’naltiruvchi vtulka; 14- qaytargich prujinasi; 17-klapan koromislosi; 19-bufer; 20-kiritish o’tkazgichi. 3. ochiq va yopiq sovutish tizimi. dvigatelning belgilangan issiqlik maromida ishlashi uchun suyuqlik g’ilofida harakatlanuvchi suyuqlikning harorati 80-95s bo’lishi lozim. bu rejimda (maromda) dvigatel me’yorda ishlaydi, silindrlar yonuvchi aralashma bilan yaxshi to’ladi, tirsakli valning aylanishi maromida bo’ladi, silindrdan yongan gazlar to’la chiqib ketishga ulguradi, karterdagi moyning moylash xususiyati yo’qolmaydi, dvigatel qismlari orasidagi qistirmalar, salniklar va elektr simlarining izolyatsiyalari quyib ishdan chiqmaydi, dvigatelning ishlashi maromda bo’lib issiqlik energiyasi dvigatel quvvatining oshishiga olib keladi, yonilg’i tejamkorligi oshadi, qurumlar hosil bo’lmaydi, suyuqlik qaynamay, sathi bir xilda turadi, qismlar orasida ishqalanishlar va yeyilishlar paydo bo’lmaydi. dvigatelning doimiy issiqlik rejimida ishlashini faqat termostat yordamida ushlab turiladi. radiator va uning turlari radiator blokda isigan suyuqlikning issiqligini tashqi muhitga tarqatish uchun xizmat qiladi. u yuqorigi va pastki bakchalar, radiator o’zagi, va radiator qopqog’idan iborat. suyuqlik radiatorga yuqorigi bakchaning bo’g’izidan quyiladi. bo’g’iz qopqoq bilan zich …

eksiya avtomobili) naychalari gorizontal joylashtirilgan. 6.3-rasm. radiator va jalyuza: 1 va 9 birlashtiruvchi shlanglar; 2-jo’mrak; 3 va 6 - pastki va yuqorigi bakchalar; 7-radiator qopqog’i; 8-radiator bo’g’izi; 10-radiator o’zagi; 11-yo’naltiruvchi kojux. 6.4-rasm. radiator qopqog’i: 6.5-rasm. avtomobili radiatorining detallari: a – bug’ klapani ochiq, havo klapani yopiq; b-havo 1-radiator o’zagi; 2-mahkamlovchi gaykalar; klapani ochiq, bug’ klapani yopiq; 1-havo klapanining 3-chiqarish bakchasi; prujinasi; 2-havo klapani; 3-bug’ klapanining 4-transmissiya moyini sovitgich tarqatuvchisi qistirmasi; 4- bug’ klapanining prujinasi; 5-radiator (gidromexanik uzatma bo’lganda); 5-kiritish bo’g’izi. bakchasi; 6-to’kish jo’mragi 5. suv nasosi. suyuqlik nasosi. sovitish tizimida suyuqlikning majburiy harakatlanishi nasos yordamida amalga oshiriladi. odatda past bosimli (40…100 kpa) markazdan qochma suyuqlik nasosi ishlatiladi. ventilyator radiator o’zagidan o’tayotgan havo oqimini jadallashtirib, undan issiqlikning tashqi muhitga tarqalishini tezlashtiradi. 6. 6-rasm. suyuqlik nasosi va ventilyator: 1-ventilyator shkivining gubchagi; 2ventilyator; 3-shkiv; 4-nasos korpusi; 5parrak korpusi; 6-parrak; 7-siquvchi salnik. avtomatik rejim – ventilyator, dvigateldagi sovituvchi suyuqlikning harorati ko’tarilib 85…900s larga borganda …
