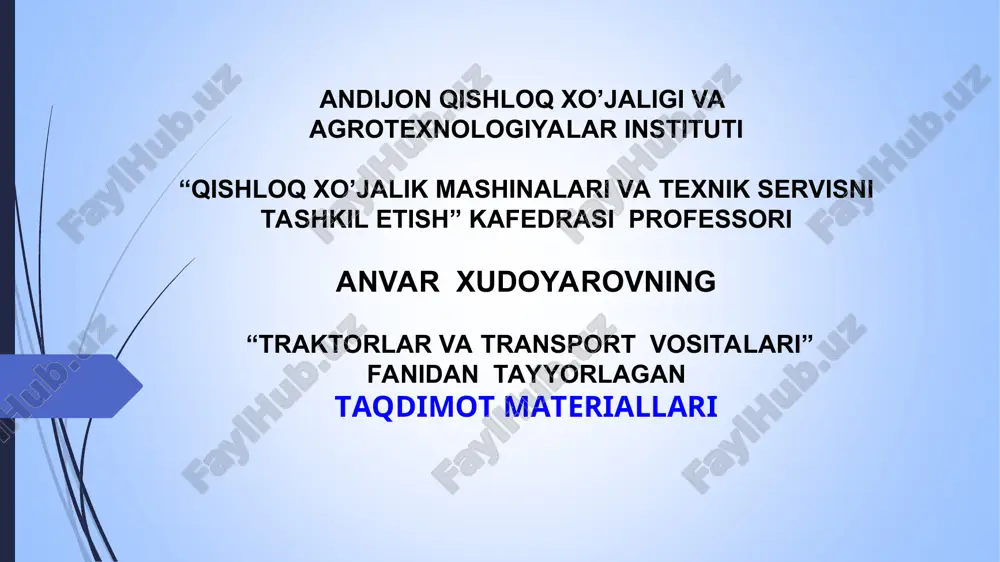

prezentatsiya powerpoint andijon qishloq xo’jaligi va agrotexnologiyalar instituti “qishloq xo’jalik mashinalari va texnik servisni tashkil etish” kafedrasi professori anvar xudoyarovning “traktorlar va transport vositalari” fanidan tayyorlagan taqdimot materiallari mashg’ulot mavzusi: dvigatellarining sovitish tizimi. mashg’ulot rejasi: sovitish tizimining vazifasi va xillari suyuqlik bilan sovituvchi tizim sovitish tizimida ishlatiladgan suyuqliklar. havo bilan sovitish tizimi havo bilan sovitiluvchi dvigatel bilan suyuqlik bilan sovitiluvchi dvigatellarni taqqoslash mashg’ulot maqsadi: sovitish tizimining tuzilishi va ishlashini o’rganish. sovitish tizimining xillari suyuqlik bilan sovituvchi tizim havo bilan sovitish tizim sovitish tizimining vazifasi qizigan detallardan xaroratni o’ziga qabul qilib, atmosferaga uzatish orqali, dvigatel va detallarining xaroratini me’yorda ushlab turishdir. sovitish tizimini haqida tushincha a -termosifon sovitish tizimi; b - majburiy sovitish tizimi. 1-radiatorning o’zagi, 2-ventilyator, 3-parda, 4-radiatorning yuqori baki, 5-suv quyish bo’g’zi, 7-yuqorigi truba, 8-tsilindrlar kallagining suv g’ilofi, 9-blok-kraterning suv g’ilofi, 10-pastki trubka, 11-radiatorning pastki baki, 12-to’kish teshigining tiqini, 13-bug’-havo qopqog’i, 14-termostat, 15-termometr, 16-suyuqlikni taqsimlash kanali, 17-suv nasosi, 18-kichik …

2 / 13

si, 4-parragi, 5-nasosning o’qi. suv nasosi va ventilyator xavo bilan sovitish tizimi 1-moy radiatori, 2-qobig’, 3-qulf, 4-ketingi deflektor, 5-tsilindr, 6-o’rtadagi deflektorni qatirish shpilkasi, 7-o’rta deflektor, 8-oldidagi deflektor, 9-rotor, 10-yo’naltirgichlar, 11-ximoya to’ri. havo bilan sovitiluvchi dvigatel bilan suyuqlik bilan sovitiluvchi dvigatellarni taqqoslash. suyuqlik bilan sovitishning afzalliklari dvigatelning xar xil rejimlarida issiqlik xolatini o’zgarmasligi. bu suyuqlikni yuqori issiqlikni o’tkazuvchanligi, issiqlikni o’ziga qabul qilish xususiyatining yuqoriligi bilan tushuntiriladi. dvigatelni issiqlikdan eng zo’riqqan detallarining qismlarini xam samarali sovita olishi. chunki suvning issiqlikni o’tkaza olish qobilyati havonikiga nisbatan 20...25 marta ko’p. tsilindrning ichida ishchi aralashmani samarali amalga oshirish maqsadida yonish kamerasini har qanday shaklda bo’lishligi. chunki har qanday xarorati yuqori bo’lgan joyga sovituvchi suyuqlikni jo’nata olish imkoniyatining borligi. tashqi muxitning har qanday xaroratida xam dvigatelning ishonchli ishlashini ta’minlanishi. chunki detallarning qizishini yo’qligi, nazorat moslamasining bo’lishligi shart emas. sovitish tizimiga issiq suvni qo’yish bilan tashqi muxitning manfiy xaroratida ham yurgizib yuborishning osonligi. sovitish tizimiga o’tgan issiqlik …

3 / 13

aroratda ishonchli ishlashining yuqoriligi; dvigatelning konstruktiv og’irligining kamligi va radiatorning yo’qligi tufayli dvigatelning bo’ylama uzunligining ozligi. suyuqlik bilan sovutishning kamchiligi ekspluatatsiya davrida kanallar, trubalar germetikligini saqlashning qiyinligi; agar tizimda suvdan foydalanilsa, tashqi muxit xaroratini musbatdan manfiy qiymatga o’zgarib qolganda, dvigatelni ishonchli ishlashining pasayishi; sovitish tizimiga davriy ravishda xizmat ko’rsatishdagi mexnat sarfining ko’pligi; tsilindrlar blokida suv g’iloflarining bo’lishi, radiator, trubalar, tizimdagi suvning massalari xisobiga dvigatelni ekspluatatsion og’irligining ko’pligi; yurgizish paytida dvigatel detallarini qizishgacha bo’lgan vaqtining ko’pligi tufayli yeyilishning ortishi; tsilindrning xaroratini ba’zida past bo’lishi zanglashdan yeyilishni ko’paytirishi; sovituvchi suvni yo’qligidan dvigatelning ishdan chiqishi; radiator uchun qimmat rangli metallarni (jez, qalay) bo’lishligini talab qilinishi; havo bilan sovitishning kamchiligi sovitish tizimining uzatmasiga sarflanadigan quvvatning ko’pligi; muxitning manfiy xaroratida dvigatelni (qizdirish uslublarini borligiga karamay) yurgizishning qiyinligi; ventilyatorning borligi, suv g’iloflarining yo’qligi tufayli shovqinning yuqoriligi; quvvat yuqorilashgan dvigatelni yoki litrli quvvati katta dvigatellarni me’yorda sovitilishining qiyinligi; tsilindrlar va kallagi qovurg’alarining orasini kirlashishi; suv bilan sovitilganda …

4 / 13

uvvati yuqori bo’lmagan karbyuratorli va dizel dvigatellarida. suyuqlik bilan sovitadigan tizimdan quyidagi xollarda foydalanish mumkin: forsirlangan (quvvati oshirilgan) karbyuratorli va dizel dvigatellarida; tsilindrni ishchi xajmi 2,5 l dan yuqori bo’lgan dvigatellarda. diqqat! yozib oling va eslab qoling! nazorat savollari: 1.sovitish tizimining vazifasini ayting. 2.sovitish tizimining kanday xillari mavjud? 3. termostatning vazifasini ayting. 4.termostatni tuzilishi va ishlashini tushuntiring. 5. suyuqlik bilan sovitiladigan tizimning tuzilishini ayting. 6.suv radiatorining tuzilishini ayting. 7.suv radiatori qanday materialdan yasaladi? 8. xavo bilan sovitish tizimining tuzilishi va ishlashini ayting. 9.nima uchun tsilindr va uning kallagiga qobirg’alar qilinadi? 10.ventilyator xarakatni kaerdan oladi? 11.suyuqlik bilan sovitishning afzalliklarini ayting. 12. suyuqlik bilan sovitishning kamchiligini ayting. 13.xavo bilan sovituvchi tizimning afzalligini ayting. 14. xavo bilan sovituvchi tizimning kamchiligini ayting.
