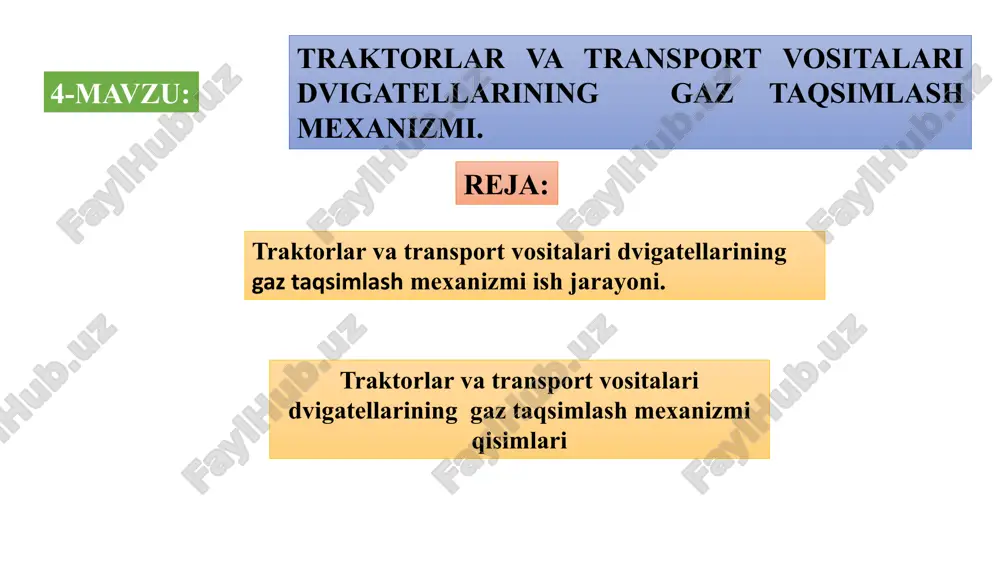

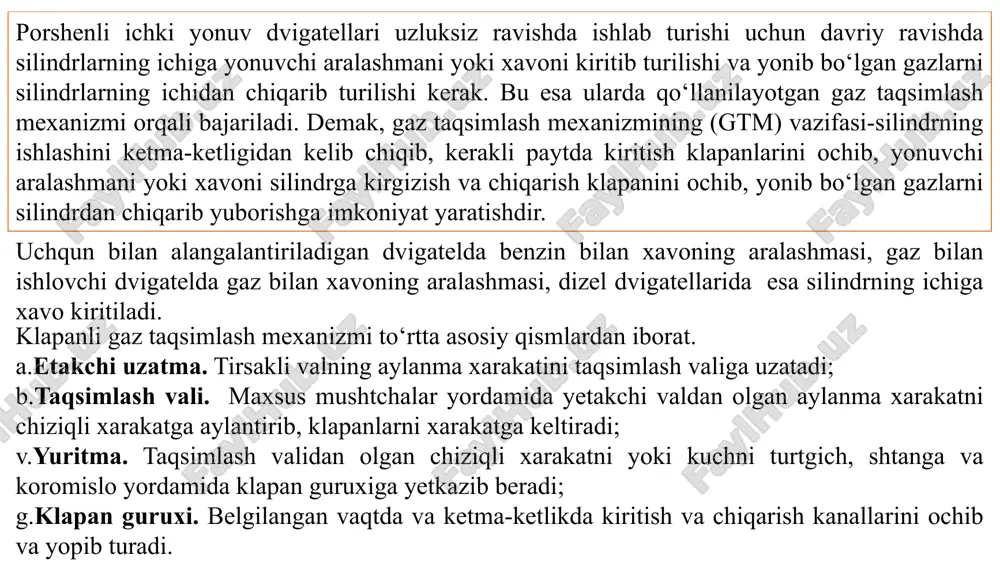

prezentatsiya powerpoint traktorlar va transport vositalari dvigatellarining gaz taqsimlash mexanizmi. 4-mavzu: reja: traktorlar va transport vositalari dvigatellarining gaz taqsimlash mexanizmi ish jarayoni. traktorlar va transport vositalari dvigatellarining gaz taqsimlash mexanizmi qisimlari porshenli ichki yonuv dvigatellari uzluksiz ravishda ishlab turishi uchun davriy ravishda silindrlarning ichiga yonuvchi aralashmani yoki xavoni kiritib turilishi va yonib bo‘lgan gazlarni silindrlarning ichidan chiqarib turilishi kerak. bu esa ularda qo‘llanilayotgan gaz taqsimlash mexanizmi orqali bajariladi. demak, gaz taqsimlash mexanizmining (gtm) vazifasi-silindrning ishlashini ketma-ketligidan kelib chiqib, kerakli paytda kiritish klapanlarini ochib, yonuvchi aralashmani yoki xavoni silindrga kirgizish va chiqarish klapanini ochib, yonib bo‘lgan gazlarni silindrdan chiqarib yuborishga imkoniyat yaratishdir. uchqun bilan alangalantiriladigan dvigatelda benzin bilan xavoning aralashmasi, gaz bilan ishlovchi dvigatelda gaz bilan xavoning aralashmasi, dizel dvigatellarida esa silindrning ichiga xavo kiritiladi. klapanli gaz taqsimlash mexanizmi to‘rtta asosiy qismlardan iborat. a.etakchi uzatma. tirsakli valning aylanma xarakatini taqsimlash valiga uzatadi; b.taqsimlash vali. maxsus mushtchalar yordamida yetakchi valdan olgan aylanma …

2 / 14

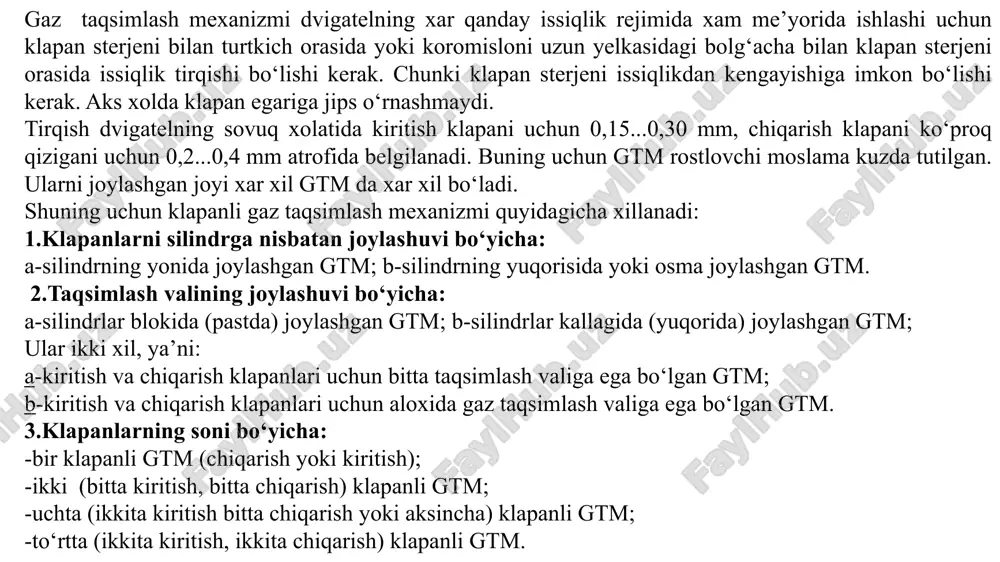

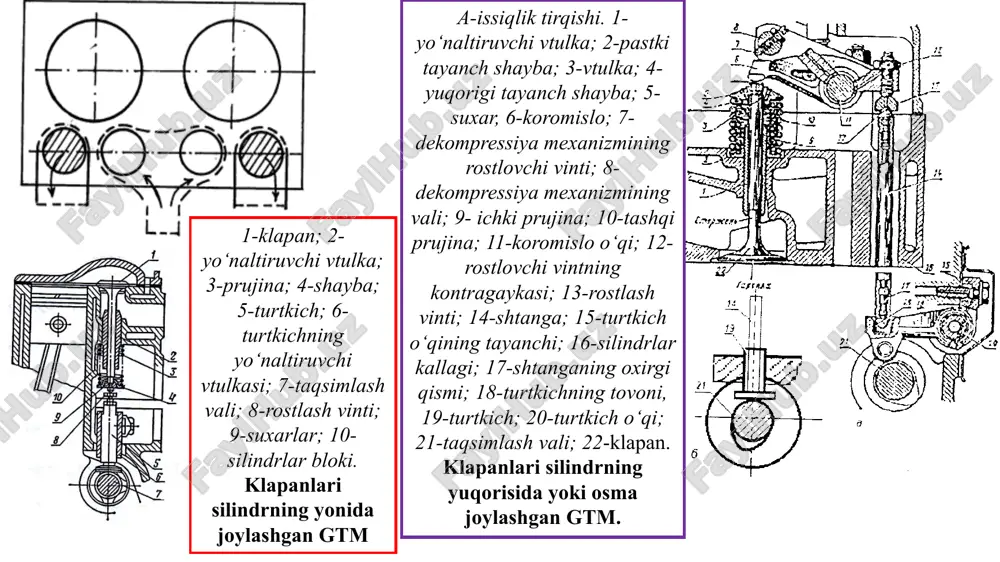

apan egariga jips o‘rnashmaydi. tirqish dvigatelning sovuq xolatida kiritish klapani uchun 0,15...0,30 mm, chiqarish klapani ko‘proq qizigani uchun 0,2...0,4 mm atrofida belgilanadi. buning uchun gtm rostlovchi moslama kuzda tutilgan. ularni joylashgan joyi xar xil gtm da xar xil bo‘ladi. shuning uchun klapanli gaz taqsimlash mexanizmi quyidagicha xillanadi: 1.klapanlarni silindrga nisbatan joylashuvi bo‘yicha: a-silindrning yonida joylashgan gtm; b-silindrning yuqorisida yoki osma joylashgan gtm. 2.taqsimlash valining joylashuvi bo‘yicha: a-silindrlar blokida (pastda) joylashgan gtm; b-silindrlar kallagida (yuqorida) joylashgan gtm; ular ikki xil, ya’ni: a-kiritish va chiqarish klapanlari uchun bitta taqsimlash valiga ega bo‘lgan gtm; b-kiritish va chiqarish klapanlari uchun aloxida gaz taqsimlash valiga ega bo‘lgan gtm. 3.klapanlarning soni bo‘yicha: -bir klapanli gtm (chiqarish yoki kiritish); -ikki (bitta kiritish, bitta chiqarish) klapanli gtm; -uchta (ikkita kiritish bitta chiqarish yoki aksincha) klapanli gtm; -to‘rtta (ikkita kiritish, ikkita chiqarish) klapanli gtm. 1-klapan; 2-yo‘naltiruvchi vtulka; 3-prujina; 4-shayba; 5-turtkich; 6-turtkichning yo‘naltiruvchi vtulkasi; 7-taqsimlash vali; 8-rostlash vinti; 9-suxarlar; 10-silindrlar …

3 / 14

turtgich; 5-issiqlik tirqishini rostlovchi vint gaykasi bilan. klapani va taqsimlash vali yuqorida joylashgan gaz taqsimlash mexanizm taqsimlash vali o‘rnatilgan gtmning tuzilishi to‘rt klapanli gtm dagi uch yelkali richag yoki koromislo sxemasi a - klapanlari silindrning yonida joylashgan; b - klapanlari silindrlarning yuqorisida joylashgan; v – klapanlari silindrning yuqorisida ikki qatorli joylashgan. klapanlarni o‘rnatilish sxemalari silindrning yuqorisida uchta klapanning joylashuvi silindrning yuqorisida to‘rtta klapanning joylashuvi yetakchi uzatma. dvigatellarda barcha xarakatlanuvchi mexanizm va detallar xarakatni tirsakli valdan oladi. gaz taqsimlash mexanizmi ham bundan mustasno emas. yetakchi uzatma dvigatelning tirsakli valini aylanma xarakatini taqsimlash valiga uzatib, uni ham aylanishiga sabab bo‘ladi. bu uzatma tishli g‘ildiraklar yoki ularning majmuidan, zanjirlar, elastik tishli tasmalardan iborat bo‘lishi mumkin. taqsimlash vallari pastdan joylashgan xolatlar uchun yetakchi uzatma bevosita tishlashgan tishli g‘ildiraklardan (4.11a-rasm) yoki elastik tishli qayishlardan (4.11b-rasm) iborat bo‘lishi mumkin. 1-tirsakli valdagi yetakchi shesternya; 2-taqsimlash validagi yetaklanuvchi shesternya; 3-tasmali uzatma; 4-5 porshenlar xolatini belgilash uchun shesternyalarni to‘g‘ri …

4 / 14

i gaz taqsimlash mexanizmida taqsimlash vali muxim o‘rin tutadi. u ikkita asosiy vazifani bajaradi. 1.belgilangan vaqtda kiritish va chiqarish klapanlarini ochish yoki bekitish; 2.mushtchalari orqali tirsakli valdan berilgan aylanma xarakatni mexanizm detallarining chiziqli xarakatiga aylantirish. xar xil dvigatellarning tirsakli vali bir biridan o‘lchovlari, mushtchalarining shakli, soni va joylashganligi, o‘qi bo‘ylab siljishini cheklash, taqsimlash vali shesternyasining konstruksiyasi bilan farq qiladi. 1-tayanch bo‘yinlari; 2 va 3-chiqarish va kiritish klapanlarining mushtchalari; 4-shesternyani o‘rnatish joyi; 5-taqsimlash valining shesternyasi; 6-shtift; 7-tovon osti; 8-bolt; 9-shayba; 10-vtulka; 11-o‘yilgan belgi; 12-gayka; 13-yonilg‘i nasosiga xarakatni uzatuvchi shesternya; 14-turtgich; 15-shtanga. dvigatellaring taqsimlash vallari. yuritma. vazifasi – taqsimlash valining aylanishi tufayli mushtchalari hosil qilgan chiziqli xarakatni klapanlarga yetkazib berishdan iborat. yuritma quyidagi detallardan iborat. (xarakatni o‘tkazish ketma-ketligi bo‘yicha). a. klapanlari silindrning yonishda joylashgan gtm da: - turtkich (rostlash moslamasi bilan) b. klapanlari silindrning yuqorisida joylashgan yoki osma gtm da (taqsimlash vali pastda): - turtkich; - shtanga; - koromislo (rostlash moslamasi bilan) …

5 / 14

k qo‘rinishdagi turtkich.g.richagli (bir yelkali koromislo) xilidagi turtkich. 5-richag, 6-rolik, 7-shtanga o‘yig‘i, 8-richagning o‘qi. turtkichlarning xillari. koromislo. vazifasi shtangadan kuchni (xarakatni) kalta yelkasi bilan qabul qilib, uzun yelkasi orqali kuchni (xarakatni) 180o ga burib, bolg‘a qismi bilan klapan guruxiga ta’sir etadi. uning umumiy ko‘rinishi rasmda ko‘rsatilgan. 1-koromislo, 2-koromisloning bolg‘asi (boyka), 3-moy kanali, 4,5-rostlash gaykasi va vinti, 6-koromisloning o‘qi. koromisloning tuzilishi. klapan guruxi. klapan guruxining vazifasi belgilangan vaqtda kirish va chiqarish klapanini ochish hamda yopishdan iborat. rasmda klapan guruxining yig‘masi va detallari ko‘rsatilgan. a-klapan guruxi yig‘ma xolda; b-klapan guruxining detallari. 1-klapan tarelkasi, 2-klapan egari, 3-klapan sterjeni, 4-vtulka, 5-aylanasimon ariqcha. 6-shayba, 7-suxar, 8-ichki va tashqi prujinalar, 9-suxarlar uchun o‘yiq, 10-cheklovchi xalqa, 11-sterjenning oxirgi yuzasi, 12-klapan bilan egarni ishqalash uchun yoriqcha. yo‘naltiruvchi vtulka. (4.19-rasm, 4-pozitsiya). vazifasi klapanlarni o‘z egariga to‘g‘ri o‘tirishini ta’minlashdan iborat. buning uchun ular orasidagi tirqish kiritish klapani uchun 0,05...0,09 mm, chiqarish klapani uchun – 0,08...0,12 mm oralig‘ida bo‘lishi kerak. shu …
