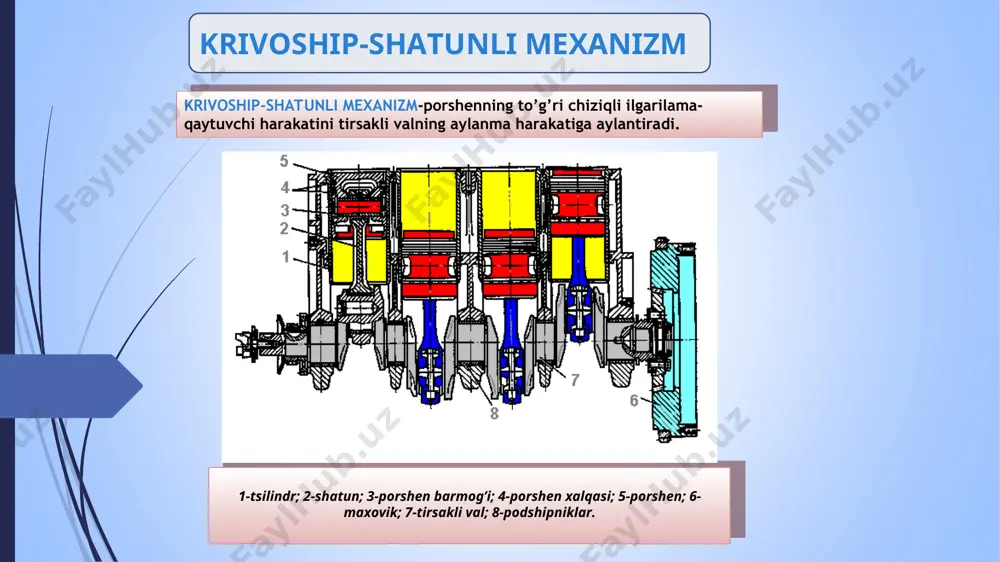

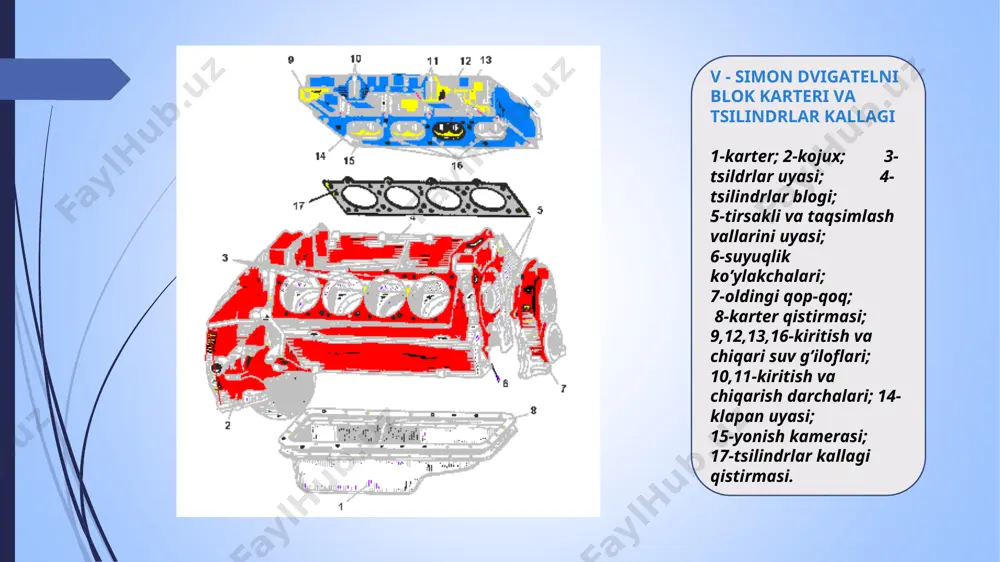

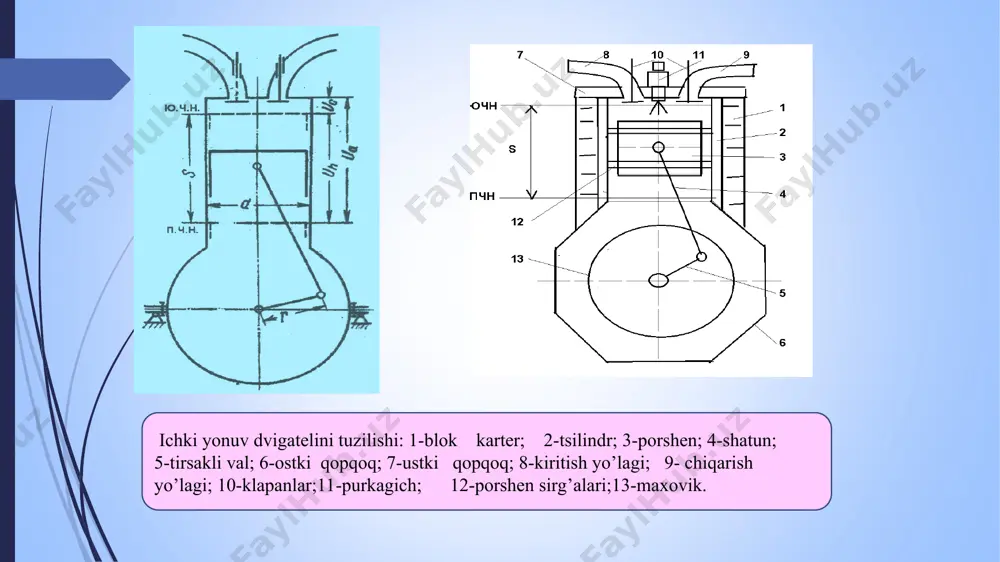

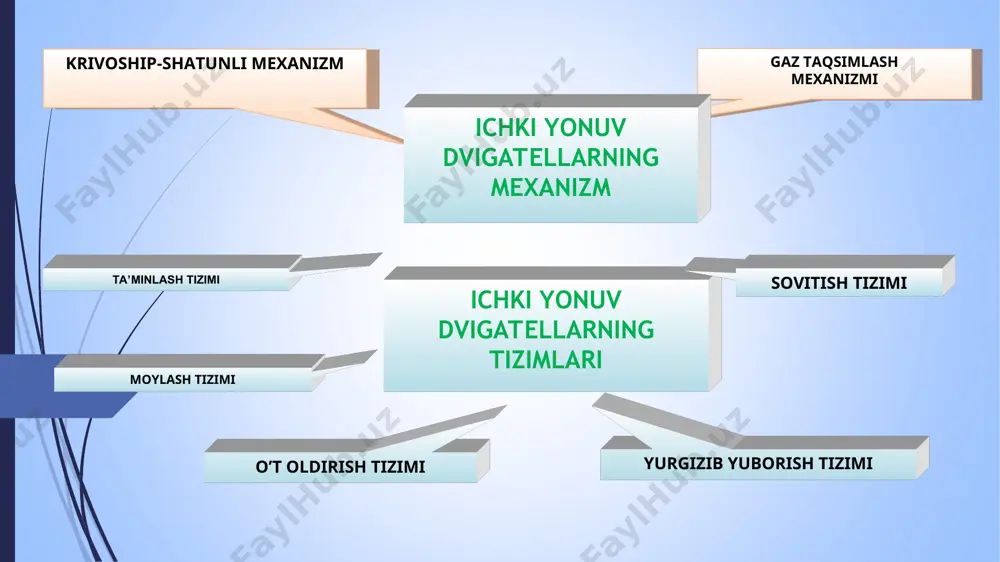

презентация powerpoint mavzu: ichki yonuv dvigatellarining krivoship shatun va gaz taqsimlash mexanizimlari. reja: 1.krivoship shatunli mexanizmini vazifasi. 2.kshmni qismlari. 3.gaz taqsimlash mexanizimining vazifasi. 4.gtmni qisimlari. ichki yonuv dvigatelini tuzilishi: 1-blok karter; 2-tsilindr; 3-porshen; 4-shatun; 5-tirsakli val; 6-ostki qopqoq; 7-ustki qopqoq; 8-kiritish yo’lagi; 9- chiqarish yo’lagi; 10-klapanlar;11-purkagich; 12-porshen sirg’alari;13-maxovik. ichki yonuv dvigatellarning tizimlari krivoship-shatunli mexanizm moylash tizimi ta’minlash tizimi sovitish tizimi gaz taqsimlash mexanizmi o’t oldirish tizimi yurgizib yuborish tizimi ichki yonuv dvigatellarning mexanizm krivoship-shatunli mexanizm-porshenning to’g’ri chiziqli ilgarilama-qaytuvchi harakatini tirsakli valning aylanma harakatiga aylantiradi. 1-tsilindr; 2-shatun; 3-porshen barmog’i; 4-porshen xalqasi; 5-porshen; 6-maxovik; 7-tirsakli val; 8-podshipniklar. krivoship-shatunli mexanizm v - simon dvigatelni blok karteri va tsilindrlar kallagi 1-karter; 2-kojux; 3-tsildrlar uyasi; 4-tsilindrlar blogi; 5-tirsakli va taqsimlash vallarini uyasi; 6-suyuqlik ko’ylakchalari; 7-oldingi qop-qoq; 8-karter qistirmasi; 9,12,13,16-kiritish va chiqari suv g’iloflari; 10,11-kiritish va chiqarish darchalari; 14-klapan uyasi; 15-yonish kamerasi; 17-tsilindrlar kallagi qistirmasi. dizel dvigateli karter-bloki: 1-tsilindr gilzasi; 2-tsilindrlari kallagini maxkamlovchi shpilka; 3-korpusni yuqori …

2 / 15

irib turuvchi qismi; 2-bo’rtik; 3-sovutuvchi qovurg’alar; 4-tsilindr oynasi. porshen 1-porshen tubi; 2-zichlovchi qismi; 3-porshen yubkasi; 4-por-shenning bo’rtiqli bobushkalari; 5,6-porshen xalqalari uchun mo’jallangan ariqchalar. porshen xalqalari 1-moy sidiruvchi xalqa; 2-moylarni karterga tushishini ta’minlovchi bo’ylama teshikchalar; 3-xalqa qulfi; 4-kompression xalqa; 5-moy sidiruchi xalqani yupqa disksimon xalqasi; 6-o’q bo’ylab kengaytiruvchi xalqa; 7-radial kengaytirgich xalqa; 8-porshen porshen barmoqlari a-porshen barmoqlarinig shakllari; b,v-barmoqni porshenga o’rnatish 1-porshen; 2-porshen barmog’i; 3-shatun; 4-stopr xarqasi; 5-zaglushka. shatun 1-ustki kallak; 2-bronza vtulka; 3-sterjen; 4-ostki kallak; 5-sirpa-nuvchi podshipnik; 6-ostki kallak qopqog’i; 7-shplint; 8-gayka; 9-bo’r-tik; 10-shatun bolti; 11,12-moylovchi kanal; 13-moy kirituvchi teshik; 14-shatun ustki va ostki qismini moylovchi kanal; stopr xalqa. tirsakli val 1-tirsakli valni oldingi uchi; 2-o’zak bo’yinchasi; 3-shatun bo’yinchasi; 4-4,9-sirpanuvchi podshipniklar; 5-maxovik; 6-tirsakli valni ketingi qismi; 7-tirsak; 8-pasangi; 10-valni blokka maxkamlovchi bo’yinchalar gaz taqsimlash mexanizmi- tsilindrlarga o’z vaqtida zarur miqdorda yangi tozalangan havo (dizel dvigatellarida) yoki yonuvchan aralashma to’ldirish va yonish jarayoni tugagandan so’ng, ishlatilgan gazlarni tslindirlardan tashqariga chiqarishga uchun …

3 / 15

a; 3-suxar o’simtac; 5-klapan prujinasi yuqorigi tayanch shaybasi; 6-suxar; 7-prujinali xalqa; 8-o’zak; 9-tarelka; 10 va 14-ichki va tashqi prujinalar; 11-yo’naltiruvchi vtulka; 12-klapan prujinasining pastki tayanch shaybasi; 13-tayanch shayba vtulkasi; 15-uyaga o’rnatiluvchi shayba; 16- moy qaytargich qopqog’i.. zil-130 dvigateli gaz taqsimlash mexanizmida chiqarish klapani yig’ilgan xolati va uning burilish mexanizmining sxemasi: dekompression mexanizmi –sovuq dizel dvigatelini yurgazib yuborishni yengillashtirish hamda traktorga texnik qarov o’tkazish jarayonida tirsakli valni aylantirishni osonlashtirish uchun hizmat qiladi. a-turtkichni ko’tarish bilan klapanni ochish usuli; b-maxsus shtanga yordamida koromislo yelkasini ko’tarish usuli; v-klapanni bosish usuli; g-koromislo yelkasini bolt yordamida bosish usuli.1-valik; 2-turtkich; 3-gaz taqsimlash mexanizmini shtangasi; 4-koromislo; 5-maxsus shtanga; 6-bolt; 7-kontgayka dekompression mexanizmi nazorat savollari 1.krivoship mexanizmining vazifasi nimadan iborat ekan va u qanday qismlardan iborat? 2.iyodlarida karter bloki nima vazifani bajaradi? 3.tirsakli val qanday qismlardan iborat bo’ladi? 4.maxovik qaerda joylashgan va u qanday vazifani bajaradi? 5.porshen qanday vazifani bajaradi va u qaerga qanday usulda maxkamlanadi? 6.porshenlarni tuzilishini …

4 / 15

ichki yonuv dvigatellarining krivoship-shatun va gaz taqsimlash mexanizmlari - Page 4

5 / 15

ichki yonuv dvigatellarining krivoship-shatun va gaz taqsimlash mexanizmlari - Page 5
