1 / 11

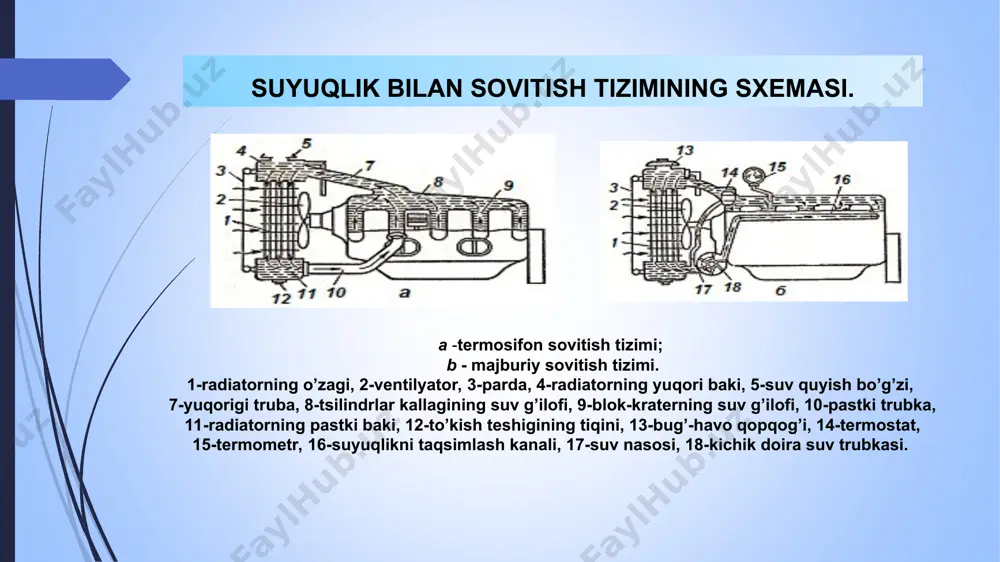

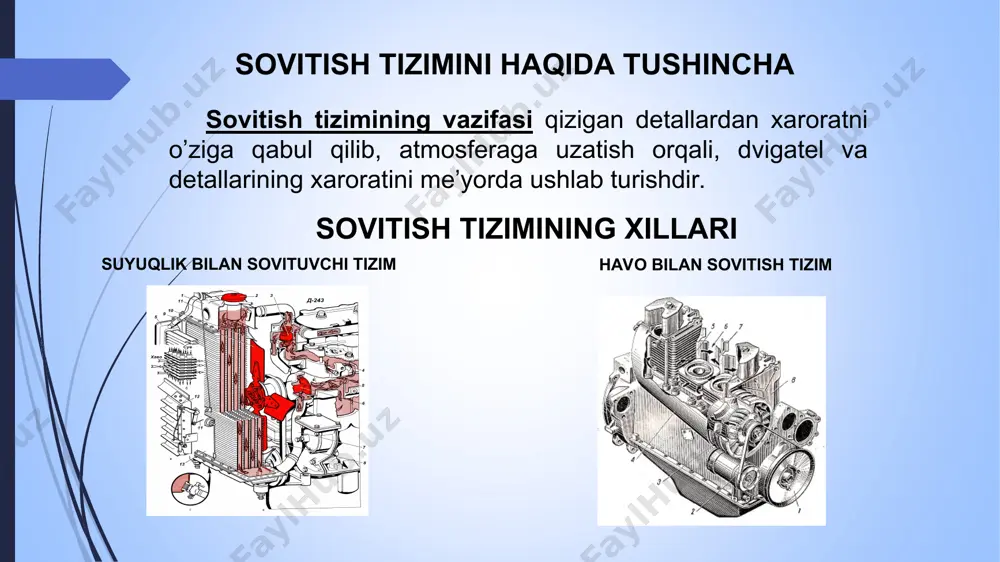

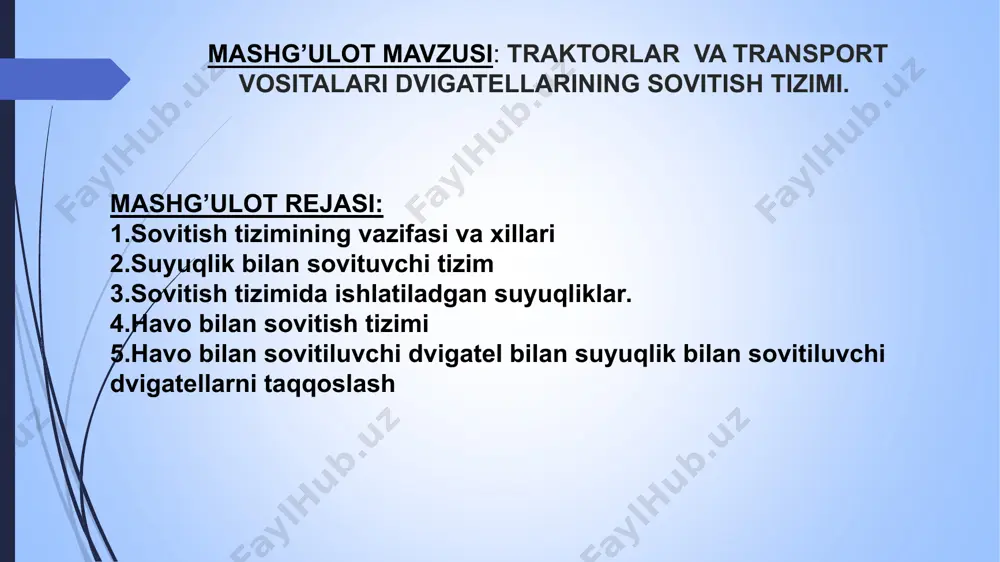

презентация powerpoint andijon qishloq xo’jaligi va agrotexnologiyalar instituti “qishloq xo’jalik mashinalari va texnik servisni tashkil etish” kafedrasi professori anvar xudoyarovning “traktorlar va transport vositalari” fanidan tayyorlagan taqdimot materiallari mashg’ulot mavzusi: traktorlar va transport vositalari dvigatellarining sovitish tizimi. mashg’ulot rejasi: sovitish tizimining vazifasi va xillari suyuqlik bilan sovituvchi tizim sovitish tizimida ishlatiladgan suyuqliklar. havo bilan sovitish tizimi havo bilan sovitiluvchi dvigatel bilan suyuqlik bilan sovitiluvchi dvigatellarni taqqoslash sovitish tizimining xillari suyuqlik bilan sovituvchi tizim havo bilan sovitish tizim sovitish tizimining vazifasi qizigan detallardan xaroratni o’ziga qabul qilib, atmosferaga uzatish orqali, dvigatel va detallarining xaroratini me’yorda ushlab turishdir. sovitish tizimini haqida tushincha a -termosifon sovitish tizimi; b - majburiy sovitish tizimi. 1-radiatorning o’zagi, 2-ventilyator, 3-parda, 4-radiatorning yuqori baki, 5-suv quyish bo’g’zi, 7-yuqorigi truba, 8-tsilindrlar kallagining suv g’ilofi, 9-blok-kraterning suv g’ilofi, 10-pastki trubka, 11-radiatorning pastki baki, 12-to’kish teshigining tiqini, 13-bug’-havo qopqog’i, 14-termostat, 15-termometr, 16-suyuqlikni taqsimlash kanali, 17-suv nasosi, 18-kichik doira suv trubkasi. suyuqlik …

2 / 11

sh bilan bog’liq bo’lgan murakkab jarayonlar kompleksiga karbyuratsiyalanish deyiladi. karbyuratsiyalanish jarayoni havoni so’rish o’li bo’ylab, yoqilg’ini esa karbyurator kanallari orqali oqishi, to’zitgiz orqali o’tishi, to’zitilishi va uni havo bilan aralashishi, hamda bug’lanishi bilan bog’liq bo’lgan ishlarni o’z ichiga oladi. tashqarida yonuvchi aralashma hosil qiluvchi benzinli dvigatellarda sarf bo’luvchi qilg’ining massasini tozalovchi, benzin va havoning aralashishini ta’minlovchi, shuningde, dvigatel tsilindrlariga tushuvchi aralashma massasini sozlovchi asbobga karbyurator deyiladi. karbyuratorli dvigatellarning ta’minlash tizimini tuzilishi va ishlash tamoyili a-suv nasosi.1-ventilyator, 2-ponasimon qayish, 3-xarakatlantiruvchi shkiv, 4-gubchak, 5-nasosning korpusi, 6-nasosning o’qi, 7-nasos parragi, 8-qopqoq, 9-podshipniklar, 10-surish kanali, 11-xaydash kanali. b-ventelyator. 1 va 2-kirtish va chiqarish kanallari patrubkalar, 3-nasos korpusi, 4-parragi, 5-nasosning o’qi. suv nasosi va ventilyator xavo bilan sovitish tizimi 1-moy radiatori, 2-qobig’, 3-qulf, 4-ketingi deflektor, 5-tsilindr, 6-o’rtadagi deflektorni qatirish shpilkasi, 7-o’rta deflektor, 8-oldidagi deflektor, 9-rotor, 10-yo’naltirgichlar, 11-ximoya to’ri. havo bilan sovitiluvchi dvigatel bilan suyuqlik bilan sovitiluvchi dvigatellarni taqqoslash. suyuqlik bilan sovitishning afzalliklari dvigatelning xar xil …

3 / 11

i muxitning har qanday xaroratida xam dvigatelning ishonchli ishlashini ta’minlanishi. chunki detallarning qizishini yo’qligi, nazorat moslamasining bo’lishligi shart emas. sovitish tizimiga issiq suvni qo’yish bilan tashqi muxitning manfiy xaroratida ham yurgizib yuborishning osonligi. sovitish tizimiga o’tgan issiqlik energiyasidan foydalanishning mumkinli. havo bilan sovitishning afzalligi dvigatelga texnik xizmat ko’rsatish va ta’mirlashning osonligi va arzonligi (suv nasosi, radiator va xar xil trubkalarni yo’qligi tufayli); yurgizishda dvigatelni qizdirishning tezligi tufayli yeyilishning kamligi; issiqlik rejimining yuqoriligi tufayli korroziyadan yeyilishning kamligi; tsilindrlarni doimiy xaroratining balandligi tufayli atrof muxitning xaroratini o’zgarishiga sezgirmasligi; sovitish tizimida sovituvchi suvni muzlashining xavotiri yo’qligi tufayli manfiy xaroratda ishonchli ishlashining yuqoriligi; dvigatelning konstruktiv og’irligining kamligi va radiatorning yo’qligi tufayli dvigatelning bo’ylama uzunligining ozligi. suyuqlik bilan sovutishning kamchiligi ekspluatatsiya davrida kanallar, trubalar germetikligini saqlashning qiyinligi; agar tizimda suvdan foydalanilsa, tashqi muxit xaroratini musbatdan manfiy qiymatga o’zgarib qolganda, dvigatelni ishonchli ishlashining pasayishi; sovitish tizimiga davriy ravishda xizmat ko’rsatishdagi mexnat sarfining ko’pligi; tsilindrlar blokida suv …

4 / 11

xaroratida dvigatelni (qizdirish uslublarini borligiga karamay) yurgizishning qiyinligi; ventilyatorning borligi, suv g’iloflarining yo’qligi tufayli shovqinning yuqoriligi; quvvat yuqorilashgan dvigatelni yoki litrli quvvati katta dvigatellarni me’yorda sovitilishining qiyinligi; tsilindrlar va kallagi qovurg’alarining orasini kirlashishi; suv bilan sovitilganda moy radiatori kerak bo’lmagan xollarda ham moy sovituvchi radiatorning zarurligi. yutug’ va kamchiliklariga qaramay havo bilan sovituvchi tizimni doimo dvigatellarni ishlatilayotgan soxasiga qarab bo’lishini aniqlash mumkin. havo bilan sovituvchi tizimdan foydalanish quyidagi hollarda maqsadga muvofiq: tsilindrning ishchi xajmi 1 l dan oshmagan, forsirlangan darajasi va ishlash sharoitidan qat’iy nazar karbyuratorli va dizel dvigatellarida; tsilindrning ishchi xajmi 1...2,5 l oralig’ida bo’lib, litrli quvvati yuqori bo’lmagan karbyuratorli va dizel dvigatellarida. suyuqlik bilan sovitadigan tizimdan quyidagi xollarda foydalanish mumkin: forsirlangan (quvvati oshirilgan) karbyuratorli va dizel dvigatellarida; tsilindrni ishchi xajmi 2,5 l dan yuqori bo’lgan dvigatellarda. diqqat! yozib oling va eslab qoling! nazorat savollari: 1.sovitish tizimining vazifasini ayting. 2.sovitish tizimining kanday xillari mavjud? 3. termostatning vazifasini ayting. 4.termostatni …

5 / 11
