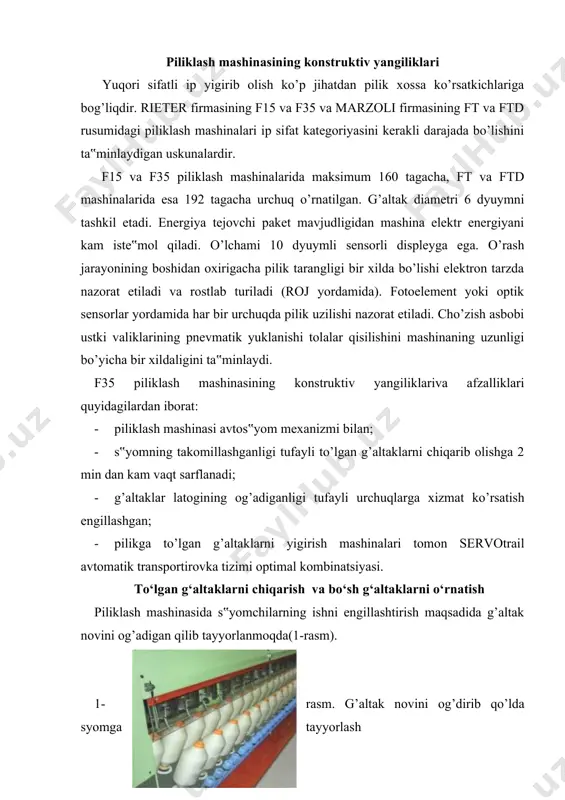

1524043084_71244.doc piliklash mashinasidagi konstruktiv yangiliklar reja: 1. piliklash mashinasining konstruktiv yangiliklari 2. to’lgan g’altaklarni chiqarish va bo’sh g’altaklarni o’rnatish 3. yarim mahsulotlarni tashish va ta‟minlash tizimlari. 4. yigirish mashinasinining yangiliklari piliklash mashinasining konstruktiv yangiliklari yuqori sifatli ip yigirib olish ko’p jihatdan pilik xossa ko’rsatkichlariga bog’liqdir. rieter firmasining f15 va f35 va marzoli firmasining ft va ftd rusumidagi piliklash mashinalari ip sifat kategoriyasini kerakli darajada bo’lishini ta‟minlaydigan uskunalardir. f15 va f35 piliklash mashinalarida maksimum 160 tagacha, ft va ftd mashinalarida esa 192 tagacha urchuq o’rnatilgan. g’altak diametri 6 dyuymni tashkil etadi. energiya tejovchi paket mavjudligidan mashina elektr energiyani kam iste‟mol qiladi. o’lchami 10 dyuymli sensorli displeyga ega. o’rash jarayonining boshidan oxirigacha pilik tarangligi bir xilda bo’lishi elektron tarzda nazorat etiladi va rostlab turiladi (roj yordamida). fotoelement yoki optik sensorlar yordamida har bir urchuqda pilik uzilishi nazorat etiladi. cho’zish asbobi ustki valiklarining pnevmatik yuklanishi tolalar qisilishini mashinaning uzunligi bo’yicha bir xildaligini ta‟minlaydi. …

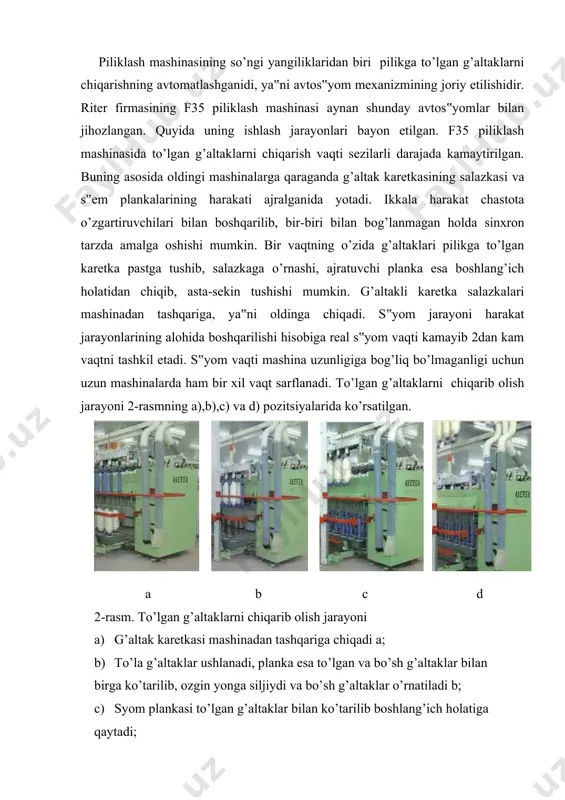

’ngi yangiliklaridan biri pilikga to’lgan g’altaklarni chiqarishning avtomatlashganidi, ya‟ni avtos‟yom mexanizmining joriy etilishidir. riter firmasining f35 piliklash mashinasi aynan shunday avtos‟yomlar bilan jihozlangan. quyida uning ishlash jarayonlari bayon etilgan. f35 piliklash mashinasida to’lgan g’altaklarni chiqarish vaqti sezilarli darajada kamaytirilgan. buning asosida oldingi mashinalarga qaraganda g’altak karetkasining salazkasi va s‟em plankalarining harakati ajralganida yotadi. ikkala harakat chastota o’zgartiruvchilari bilan boshqarilib, bir-biri bilan bog’lanmagan holda sinxron tarzda amalga oshishi mumkin. bir vaqtning o’zida g’altaklari pilikga to’lgan karetka pastga tushib, salazkaga o’rnashi, ajratuvchi planka esa boshlang’ich holatidan chiqib, asta-sekin tushishi mumkin. g’altakli karetka salazkalari mashinadan tashqariga, ya‟ni oldinga chiqadi. s‟yom jarayoni harakat jarayonlarining alohida boshqarilishi hisobiga real s‟yom vaqti kamayib 2dan kam vaqtni tashkil etadi. s‟yom vaqti mashina uzunligiga bog’liq bo’lmaganligi uchun uzun mashinalarda ham bir xil vaqt sarflanadi. to’lgan g’altaklarni chiqarib olish jarayoni 2-rasmning a),b),c) va d) pozitsiyalarida ko’rsatilgan. a b c d 2-rasm. to’lgan g’altaklarni chiqarib olish jarayoni a) g’altak karetkasi …

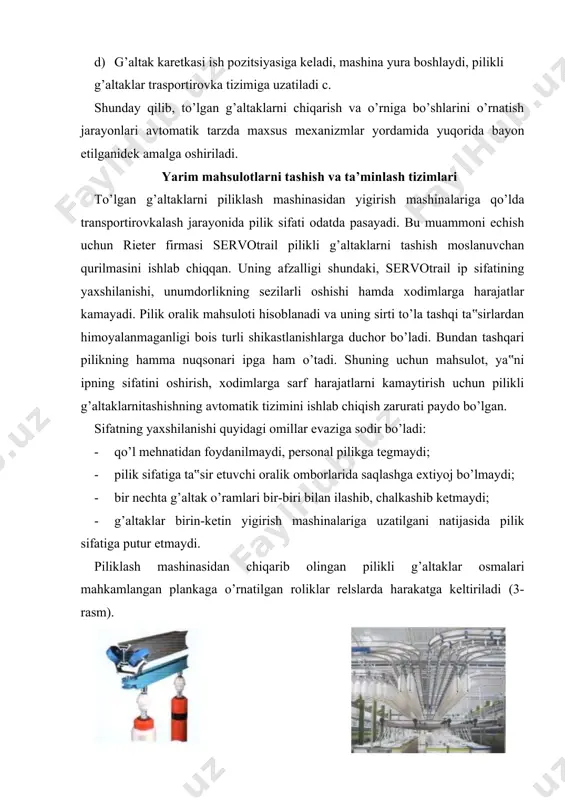

transportirovkalash jarayonida pilik sifati odatda pasayadi. bu muammoni echish uchun rieter firmasi servotrail pilikli g’altaklarni tashish moslanuvchan qurilmasini ishlab chiqqan. uning afzalligi shundaki, servotrail ip sifatining yaxshilanishi, unumdorlikning sezilarli oshishi hamda xodimlarga harajatlar kamayadi. pilik oralik mahsuloti hisoblanadi va uning sirti to’la tashqi ta‟sirlardan himoyalanmaganligi bois turli shikastlanishlarga duchor bo’ladi. bundan tashqari pilikning hamma nuqsonari ipga ham o’tadi. shuning uchun mahsulot, ya‟ni ipning sifatini oshirish, xodimlarga sarf harajatlarni kamaytirish uchun pilikli g’altaklarnitashishning avtomatik tizimini ishlab chiqish zarurati paydo bo’lgan. sifatning yaxshilanishi quyidagi omillar evaziga sodir bo’ladi: · qo’l mehnatidan foydanilmaydi, personal pilikga tegmaydi; · pilik sifatiga ta‟sir etuvchi oralik omborlarida saqlashga extiyoj bo’lmaydi; · bir nechta g’altak o’ramlari bir-biri bilan ilashib, chalkashib ketmaydi; · g’altaklar birin-ketin yigirish mashinalariga uzatilgani natijasida pilik sifatiga putur etmaydi. piliklash mashinasidan chiqarib olingan pilikli g’altaklar osmalari mahkamlangan plankaga o’rnatilgan roliklar relslarda harakatga keltiriladi (3-rasm). 3-rasm. g’altaklar harakatlanadigan 4-rasm. pilikli g’altaklar uchun relsli tizim osma relslar …

qilishdan iborat. yigirishning afzalligi shundaki, nisbatan kalta tolalardan xossalari bo’yicha talablarga javob beruvchi bir tekis, silliq va nisbatan pishiq ip olinadi. yigirishning kamchiligi unumdorligi katta mashinalarda fizikmexanik xossa ko’rsatkichlari yuqori ip olinmaydi. yuqori sifatli ip unumdorligi past yigirish mashinalarida olinadi. yigirish mashinalarining turlari to’qimachilik tolalarini mexanizatsiyalashgan texnologiyada yigirish 250 yil avval yaratilgan. shundan beri asosan tolalar mexanizatsiyalashgan urchuqda davriy tarzda halqasiz usulda, keyinroq esa halqali usulda yigirilgan. so’ngi 50 yilda urchuqsiz(ochiq uchli) yigirish rivojlanib, ishlab chiqarishda keng joriy etildi. shunga mos ravishda tolalarni yigirish texnika va texnologiyasi har tomonlama o’rganilib kelinmoqda. yigirish jarayoni xususiyatlarini hisobga olib, prof. a.g.sevostyanov (rossiya) yigirish usullari tasnifini ishlab chiqqan va takomillashtirib borgan. shuni ta‟kidlash kerakki, mazkur tasnifda yigirishning barcha usullari, ayniqsa so’nggi paytlarda yaratilgan va horijiy davlatlarda joriy qilingan ayrim usullar kiritilmagan. shunga qaramasdan uni asos qilib, urchuqli yigirish usullari tasnifini qayta ko’rib chiqish va takomillashtirish mumkin (1-rasm). 1-rasm. yigirish usullari tasnifi unga ko’ra ikki …

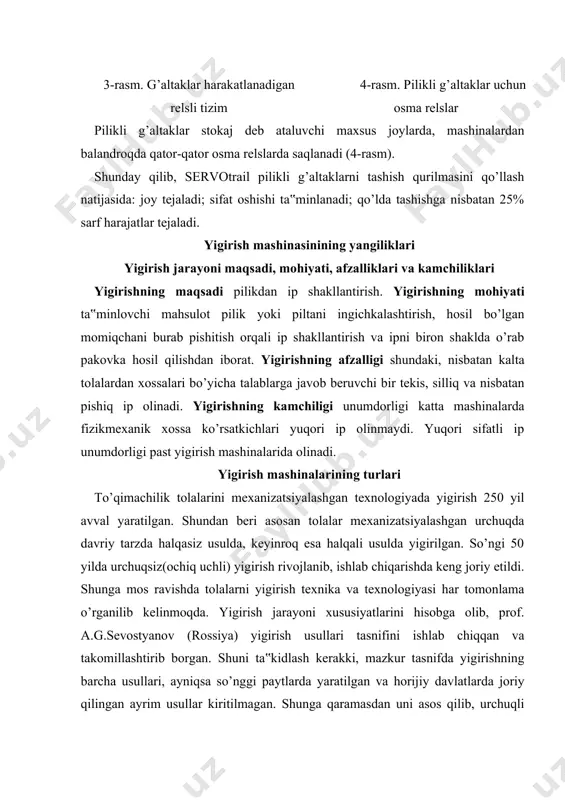

an, tolani ip bilan chirmab, ipni tolalar bilan chirmab ip olish usullari o’z aksini topmagan. oxirgi ikki usulning birinchisi yigirish-pishitish mashinasida amalga oshirilib, adabiyotlarda pishitilgan ip olish usuliga kiritilgan. shunday qilib, yigirish jarayonlari xususiyatlari tahlili asosida yigirish usullarini bir-biridan pishitish va ipni shakllantirish usullari bilan farqlash mumkin. shunga asosan yigirishning hamma usullarini buramli va buramsiz usullarga ajratish mumkin. buramli usul burovchi organ mavjudligiga qarab, urchuqli va urchuqsiz usullarga ajraladi. urchuqli usul davriy va uzluksiz bo’lishi mumkin. davriy usulda yigirish selfaktorlarda cho’zish va pishitish jarayonlarini birga qo’shib amalga oshiriladi. yigirishning davriyligi mazkur usulda ishlaydigan mashinaning asosiy kamchiligi hisoblanadi. uning ustunligi shundaki, yigirilgan ipning sifat ko’rsatkichlari yaxshiroq, ya‟ni uzluksiz usulda halqali yigirish mashinasida olingan ipga nisbatan uzish kuchi buramlar soni pastligiga qaramay yuqori, xossalari bo’yicha notekisligi esa pastdir. selfaktorlar yakka nushalarda buyurtmalar asosida tayyorlanadi. davriy usuldan farqli o’laroq uzluksiz usulda ip yigirish pishitish va o’rash jarayonlari birga, cho’zish esa alohida amalga oshiriladi. …
