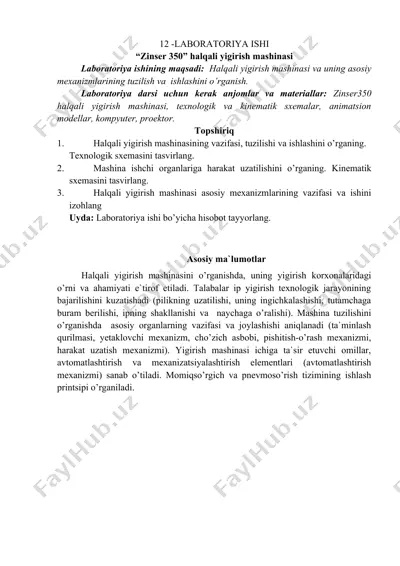

1-laboratoriya ishi 12 -laboratoriya ishi “zinser 350” halqali yigirish mashinasi laboratoriya ishining maqsadi: halqali yigirish mashinasi va uning asosiy mexanizmlarining tuzilish va ishlashini o’rganish. laboratoriya darsi uchun kerak anjomlar va materiallar: zinser350 halqali yigirish mashinasi, texnologik va kinematik sxemalar, animatsion modellar, kompyuter, proektor. topshiriq 1. halqali yigirish mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 2. mashina ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang. 3. halqali yigirish mashinasi asosiy mexanizmlarining vazifasi va ishini izohlang uyda: laboratoriya ishi bo’yicha hisobot tayyorlang. asosiy ma`lumotlar halqali yigirish mashinasini o’rganishda, uning yigirish korxonalaridagi o’rni va ahamiyati e`tirof etiladi. talabalar ip yigirish texnologik jarayonining bajarilishini kuzatishadi (pilikning uzatilishi, uning ingichkalashishi, tutamchaga buram berilishi, ipning shakllanishi va naychaga o’ralishi). mashina tuzilishini o’rganishda asosiy organlarning vazifasi va joylashishi aniqlanadi (ta`minlash qurilmasi, yetaklovchi mexanizm, cho’ziсh asbobi, pishitish-o’rash mexanizmi, harakat uzatish mexanizmi). yigirish mashinasi ichiga ta`sir etuvchi omillar, avtomatlashtirish va mexanizatsiyalashtirish elementlari (avtomatlashtirish mexanizmi) sanab o’tiladi. momiqso’rgich …

2 / 5

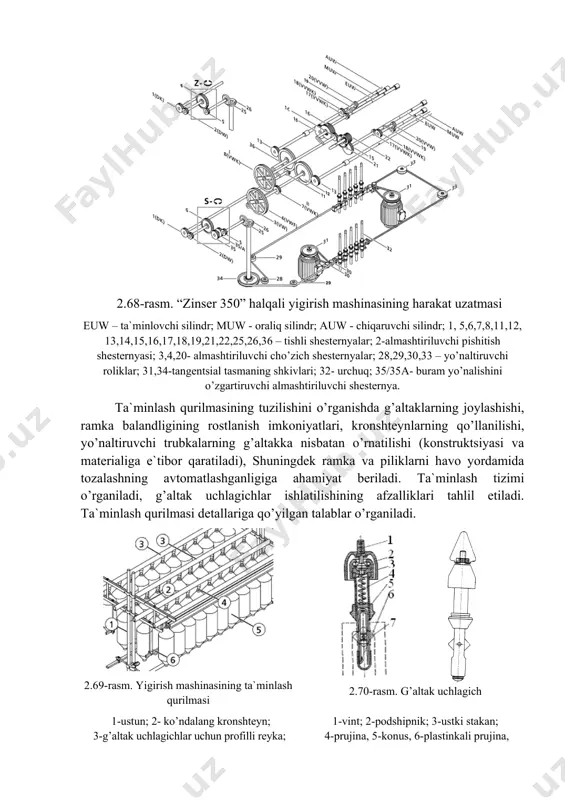

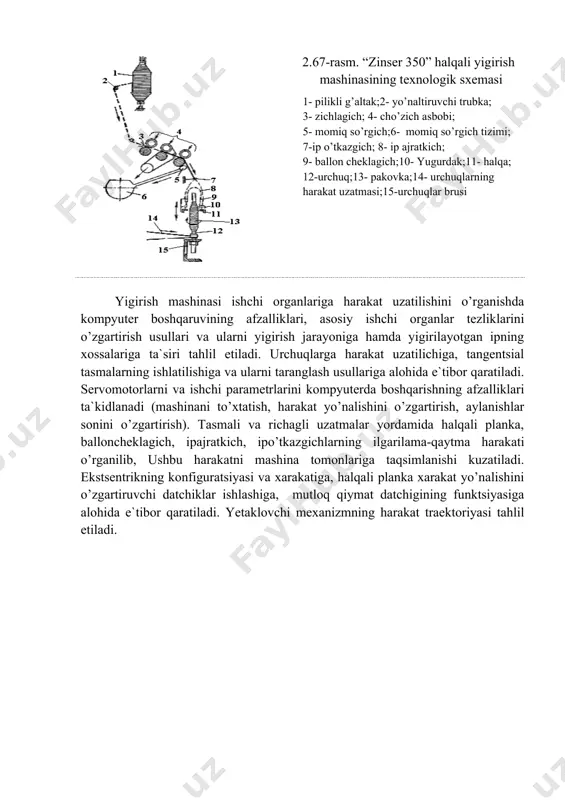

a ularni yigirish jarayoniga hamda yigirilayotgan ipning xossalariga ta`siri tahlil etiladi. urchuqlarga harakat uzatilichiga, tangentsial tasmalarning ishlatilishiga va ularni taranglash usullariga alohida e`tibor qaratiladi. servomotorlarni va ishchi parametrlarini kompyuterda boshqarishning afzalliklari ta`kidlanadi (mashinani to’xtatish, harakat yo’nalishini o’zgartirish, aylanishlar sonini o’zgartirish). tasmali va richagli uzatmalar yordamida halqali planka, balloncheklagich, ipajratkich, ipo’tkazgichlarning ilgarilama-qaytma harakati o’rganilib, ushbu harakatni mashina tomonlariga taqsimlanishi kuzatiladi. ekstsentrikning konfiguratsiyasi va xarakatiga, halqali planka xarakat yo’nalishini o’zgartiruvchi datchiklar ishlashiga, mutloq qiymat datchigining funktsiyasiga alohida e`tibor qaratiladi. yetaklovchi mexanizmning harakat traektoriyasi tahlil etiladi. 2.68-rasm. “zinser 350” halqali yigirish mashinasining harakat uzatmasi euw – ta`minlovchi silindr; muw - oraliq silindr; auw - chiqaruvchi silindr; 1, 5,6,7,8,11,12, 13,14,15,16,17,18,19,21,22,25,26,36 – tishli shesternyalar; 2-almashtiriluvchi pishitish shesternyasi; 3,4,20- almashtiriluvchi cho’ziсh shesternyalar; 28,29,30,33 – yo’naltiruvchi roliklar; 31,34-tangentsial tasmaning shkivlari; 32- urchuq; 35/35a- buram yo’nalishini o’zgartiruvchi almashtiriluvchi shesternya. ta`minlash qurilmasining tuzilishini o’rganishda g’altaklarning joylashishi, ramka balandligining rostlanish imkoniyatlari, kronshteynlarning qo’llanilishi, yo’naltiruvchi trubkalarning g’altakka nisbatan o’rnatilishi (konstruktsiyasi va …

3 / 5

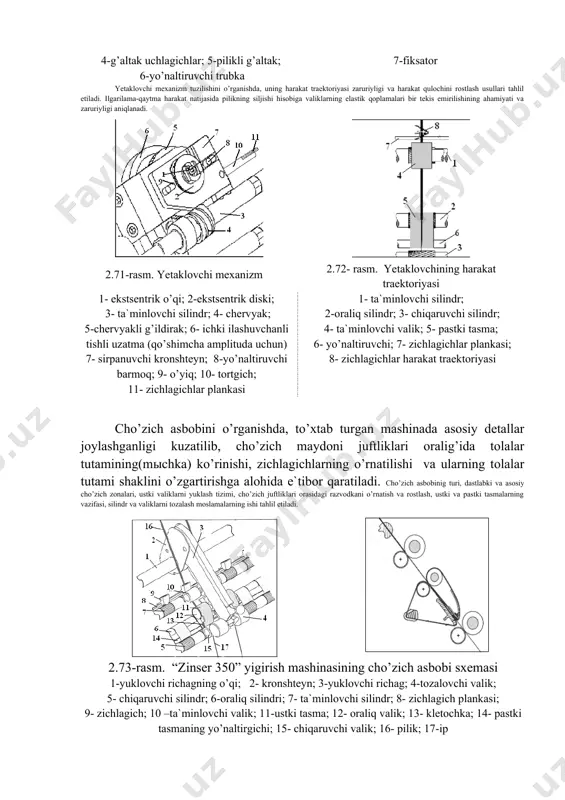

hteyn; 3-g’altak uchlagichlar uchun profilli reyka; 4-g’altak uchlagichlar; 5-pilikli g’altak; 6-yo’naltiruvchi trubka 1-vint; 2-podshipnik; 3-ustki stakan; 4-prujina, 5-konus, 6-plastinkali prujina, 7-fiksator yetaklovchi mexanizm tuzilishini o’rganishda, uning harakat traektoriyasi zaruriyligi va harakat qulochini rostlash usullari tahlil etiladi. ilgarilama-qaytma harakat natijasida pilikning siljishi hisobiga valiklarning elastik qoplamalari bir tekis emirilishining ahamiyati va zaruriyligi aniqlanadi. 2.71-rasm. yetaklovchi mexanizm 2.72- rasm. yetaklovchining harakat traektoriyasi 1- ekstsentrik o’qi; 2-ekstsentrik diski; 3- ta`minlovchi silindr; 4- chervyak; 5-chervyakli g’ildirak; 6- ichki ilashuvchanli tishli uzatma (qo’shimcha amplituda uchun) 7- sirpanuvchi kronshteyn; 8-yo’naltiruvchi barmoq; 9- o’yiq; 10- tortgich; 11- zichlagichlar plankasi 1- ta`minlovchi silindr; 2-oraliq silindr; 3- chiqaruvchi silindr; 4- ta`minlovchi valik; 5- pastki tasma; 6- yo’naltiruvchi; 7- zichlagichlar plankasi; 8- zichlagichlar harakat traektoriyasi cho’ziсh asbobini o’rganishda, to’xtab turgan mashinada asosiy detallar joylashganligi kuzatilib, cho’ziсh maydoni juftliklari oralig’ida tolalar tutamining(mыchka) ko’rinishi, zichlagichlarning o’rnatilishi va ularning tolalar tutami shaklini o’zgartirishga alohida e`tibor qaratiladi. cho’ziсh asbobinig turi, dastlabki va asosiy cho’ziсh …

4 / 5

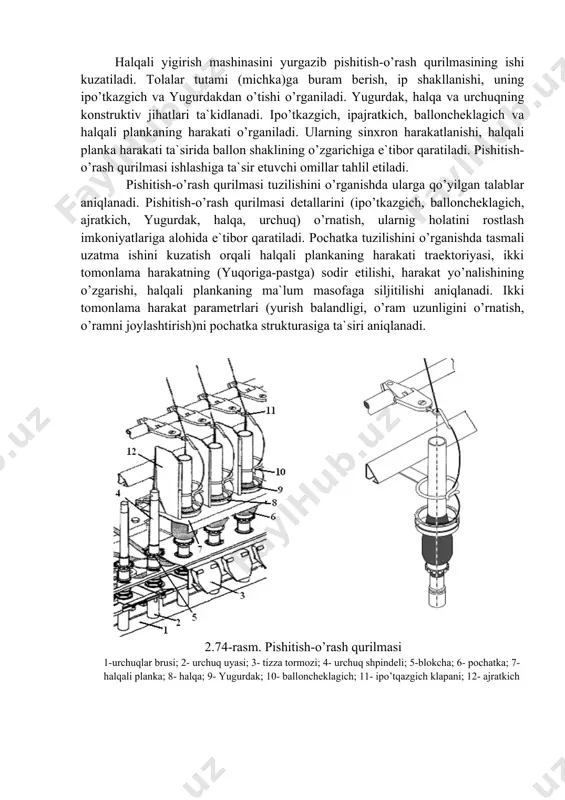

i valik; 16- pilik; 17-ip halqali yigirish mashinasini yurgazib pishitish-o’rash qurilmasining ishi kuzatiladi. tolalar tutami (michka)ga buram berish, ip shakllanishi, uning ipo’tkazgich va yugurdakdan o’tishi o’rganiladi. yugurdak, halqa va urchuqning konstruktiv jihatlari ta`kidlanadi. ipo’tkazgich, ipajratkich, balloncheklagich va halqali plankaning harakati o’rganiladi. ularning sinxron harakatlanishi, halqali planka harakati ta`sirida ballon shaklining o’zgarichiga e`tibor qaratiladi. pishitish-o’rash qurilmasi ishlashiga ta`sir etuvchi omillar tahlil etiladi. pishitish-o’rash qurilmasi tuzilishini o’rganishda ularga qo’yilgan talablar aniqlanadi. pishitish-o’rash qurilmasi detallarini (ipo’tkazgich, balloncheklagich, ajratkich, yugurdak, halqa, urchuq) o’rnatish, ularnig holatini rostlash imkoniyatlariga alohida e`tibor qaratiladi. pochatka tuzilishini o’rganishda tasmali uzatma ishini kuzatish orqali halqali plankaning harakati traektoriyasi, ikki tomonlama harakatning (yuqoriga-pastga) sodir etilishi, harakat yo’nalishining o’zgarishi, halqali plankaning ma`lum masofaga siljitilishi aniqlanadi. ikki tomonlama harakat parametrlari (yurish balandligi, o’ram uzunligini o’rnatish, o’ramni joylashtirish)ni pochatka strukturasiga ta`siri aniqlanadi. 2.74-rasm. pishitish-o’rash qurilmasi 1-urchuqlar brusi; 2- urchuq uyasi; 3- tizza tormozi; 4- urchuq shpindeli; 5-blokcha; 6- pochatka; 7- halqali planka; 8- halqa; …

5 / 5
