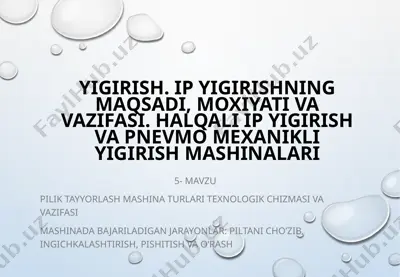

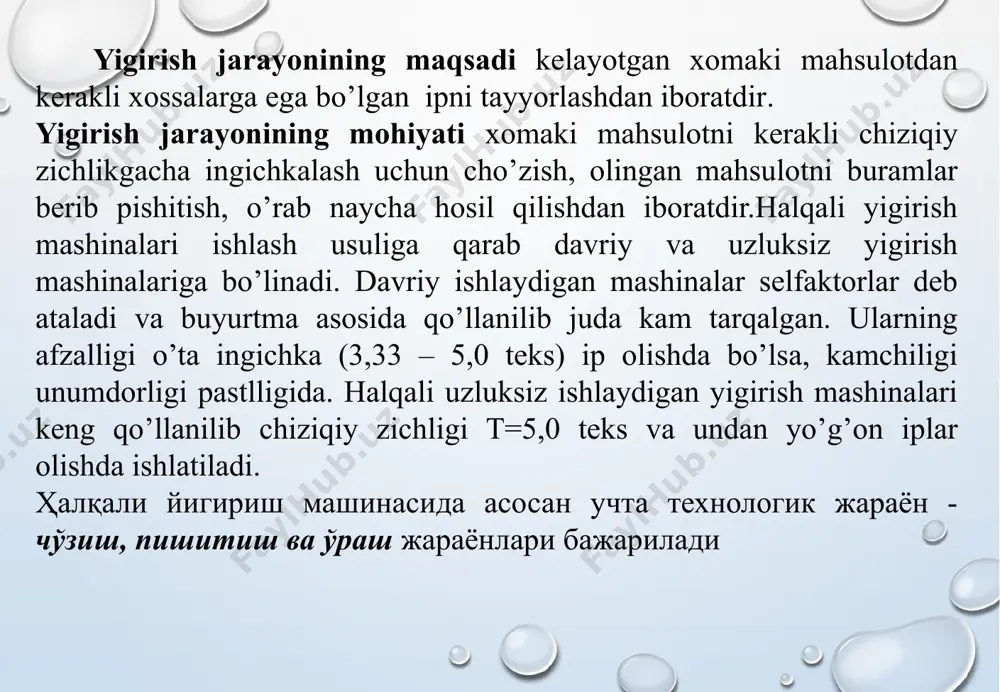

paxtani dastlabki ishlash texnologiyasi yigirish. ip yigirishning maqsadi, moxiyati va vazifasi. halqali ip yigirish va pnevmo mexanikli yigirish mashinalari 5- mavzu pilik tayyorlash mashina turlari texnologik chizmasi va vazifasi mashinada bajariladigan jarayonlar: piltani cho’zib, ingichkalashtirish, pishitish va o’rash yigirish jarayonining maqsadi kelayotgan xomaki mahsulotdan kerakli xossalarga ega bo’lgan ipni tayyorlashdan iboratdir. yigirish jarayonining mohiyati xomaki mahsulotni kerakli chiziqiy zichlikgacha ingichkalash uchun cho’zish, olingan mahsulotni buramlar berib pishitish, o’rab naycha hosil qilishdan iboratdir.halqali yigirish mashinalari ishlash usuliga qarab davriy va uzluksiz yigirish mashinalariga bo’linadi. davriy ishlaydigan mashinalar selfaktorlar deb ataladi va buyurtma asosida qo’llanilib juda kam tarqalgan. ularning afzalligi o’ta ingichka (3,33 – 5,0 teks) ip olishda bo’lsa, kamchiligi unumdorligi pastlligida. halqali uzluksiz ishlaydigan yigirish mashinalari keng qo’llanilib chiziqiy zichligi t=5,0 teks va undan yo’g’on iplar olishda ishlatiladi. halqali yigirish mashinasida asosan uchta texnologik jarayon - cho'zish, pishitish va o'rash jarayonlari bajariladi mdh korxonalarida chiziqiy zichligi kichik bo'lgan iplar p-66-5m6, p-66-5m7, …

2 / 16

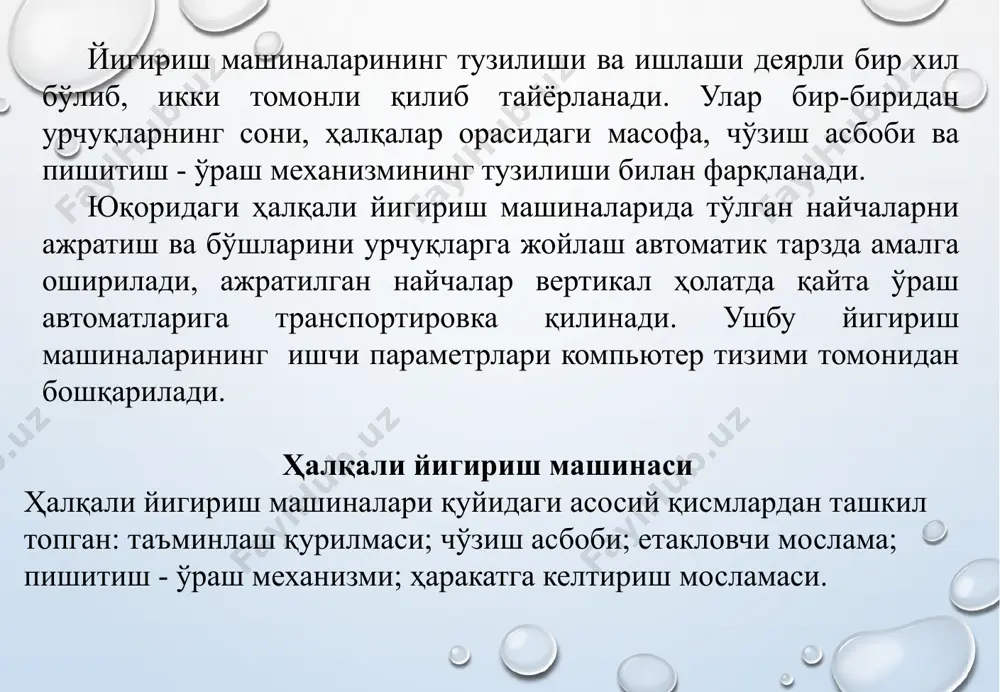

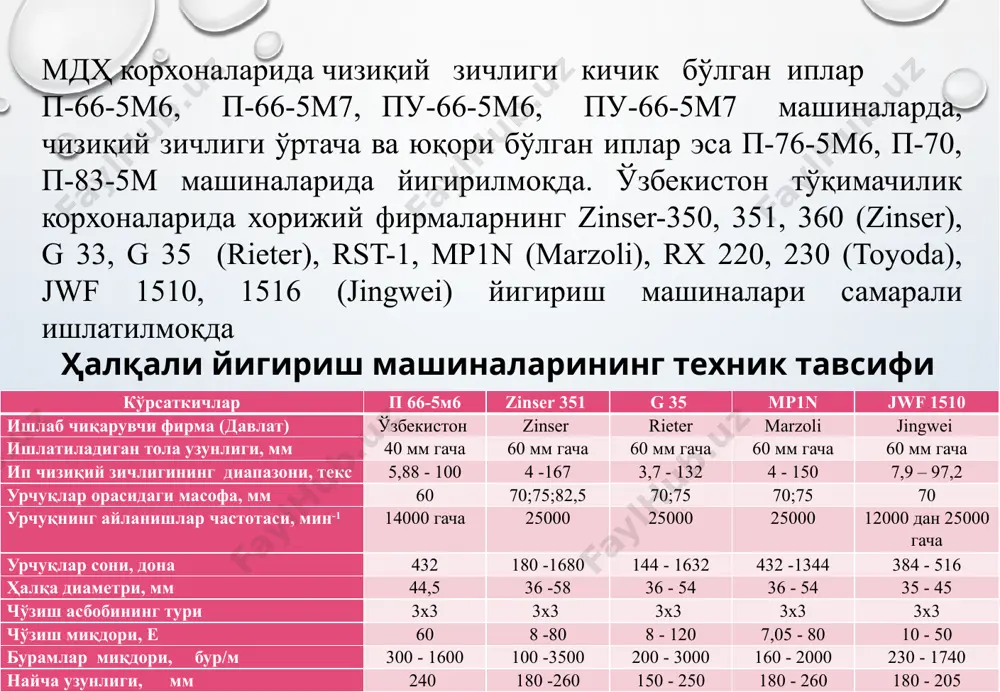

150 7,9 – 97,2 urchuqlar orasidagi masofa, mm 60 70;75;82,5 70;75 70;75 70 urchuqning aylanishlar chastotasi, min-1 14000 gacha 25000 25000 25000 12000 dan 25000 gacha urchuqlar soni, dona 432 180 -1680 144 - 1632 432 -1344 384 - 516 halqa diametri, mm 44,5 36 -58 36 - 54 36 - 54 35 - 45 cho'zish asbobining turi 3x3 3x3 3x3 3x3 3x3 cho'zish miqdori, e 60 8 -80 8 - 120 7,05 - 80 10 - 50 buramlar miqdori, bur/m 300 - 1600 100 -3500 200 - 3000 160 - 2000 230 - 1740 naycha uzunligi, mm 240 180 -260 150 - 250 180 - 260 180 - 205 yigirish mashinalarining tuzilishi va ishlashi deyarli bir xil bo'lib, ikki tomonli qilib tayyorlanadi. ular bir-biridan urchuqlarning soni, halqalar orasidagi masofa, cho'zish asbobi va pishitish - o'rash mexanizmining tuzilishi bilan farqlanadi. yuqoridagi halqali yigirish mashinalarida to'lgan naychalarni ajratish va bo'shlarini urchuqlarga …

3 / 16

mumkin; - pilikli g'altaklar qurilmada engil va bir me'yorda aylanishi kerak, undan ajralib chiqayotgan pilik cho'zilmasligi va uzilmasligi shart; - qurilmaning balandligi shunday bo'lishi kerakki, yigiruvchining qo'li qurilmaning istalgan joyiga etib, g'altaklarni osonlik bilan almashtira olsin; taminlash qurilmalari bir, ikki va uch yarusli tuzilishda tayyorlangan. ikki va uch yarusli ta'minlash qurilmalari baland bo'lib, xizmat ko'rsatishga noqulay. shu sababli universal hisoblangan bir yarusli ta'minlash qurilmalari ko'p ishlatilmoqda. uch yarusli ikki yarusli g'altak tutqichlar cho'zish asboblari cho'zish asbobida pilik belgilangan chiziqiy zichlikgacha cho'zib ingichkalashtiriladi, uni tashkil etuvchi tolalar bir-biriga nisbatan siljib kattaroq masofaga taqsimlanadi. natijada tolalarning orqa va old uchlari to'g'rilanadi hamda bir-biriga nisbatan parallellashadi. halqali yigirish mashinalarining cho'zish asboblari uch tsilindrli, uch valikli, bir yoki ikki tasmali tuzilishda tayyorlanadi. cho'zish asbobiga quyilgan talablar: valik tayanchida ishqalanish kuchi doimiy va kam bo'lishi kerak; valiklarga quyilgan yuk cho'zish jarayoni uchun etarli va o'zgarmas bo'lishi shart; elastik qoplama ishqalanish koeffitsienti doimiyligini ta'minlashi kerak; tasmachalar …

4 / 16

mexanizm harakatni bevosita cho'zish tsilindridan (3 liniya) chervyakli uzatma orqali oladi. uzatmada ekstsentrik holatda joylashgan shpindel bo'lib, ichki ilashuvchanlikka ega bo'lgan shesternya harakatni richag ustunidagi plankalarga uzatadi. harakat qulochi ekstsentrik o'rnatilishiga bog'liq. etaklovchi mexanizm 1- ekstsentrik o'qi; 2-ekstsentrik diski; 3- ta'minlovchi tsilindr; 4- chervyak; 5-chervyakli g'ildirak; 6- ichki ilashuvchanli tishli uzatma (qo'shimcha amplituda uchun); 7- sirpanuvchi kronshteyn; 8 –yo'naltiruvchi barmoq; 9- o'yiq; 10- tortgich; 11- zichlagichlar plankasi 1- ta'minlovchi tsilindr; 2- oraliq tsilindr; 3- chiqaruvchi tsilindr; 4- ta'minlovchi valik; 5- pastki tasma; 6-yo'naltiruvchi; 7- zichlagichlar plankasi; 8- zichlagichlar harakat traektoriyasi zichlagichlar asosiy vazifasi pilikni jipslashtirib, cho'zish maydonida uni yoyilib ketishdan asrashdir. bu bilan tolalarga ta'sir qiluvchi ishqalanish kuchi ortib, tolalar nazorati yaxshilanadi. ba'zi cho'zish asboblarida bir necha zichlagichlar ishlatiladi. tutamcha zichlagichi novsimon, pilik zichlagichi esa voronkasimon qilib yasaladi. novsimon zichlagich voronkasimon zichlagich pishitish – o'rash qurilmasi halqali yigirish mashinasining pishitish – o'rash qurilmasi bajaradigan vazifasiga ko'ra ikki qismga ajratiladi. cho'zish …

5 / 16

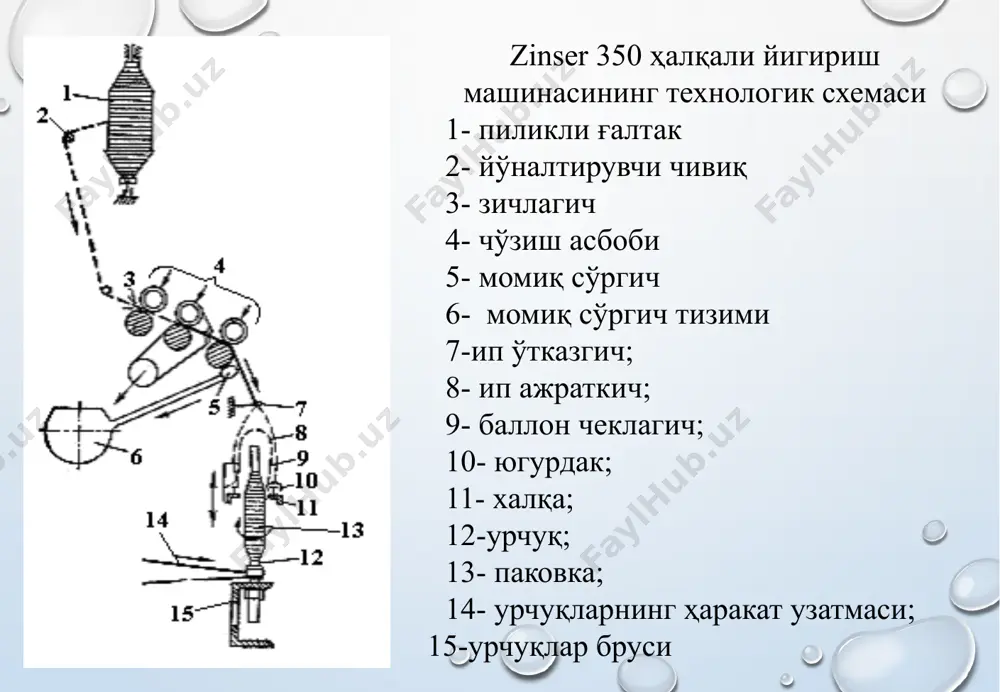

i; 3- tizza tormozi; 4- urchuq shpindeli; 5-blokcha; 6- pochatka; 7- halqali planka; 8- halqa; 9- yugurdak; 10- balloncheklagich; 11- ip o'tkazgich klapani; 12- ajratkich pnevmomexanik yigirish mashinasida texnologik jarayonlar pilta 1 zichlagich 2 dan o'tib, ta'minlovchi stolcha 3 bilan ta'minlovchi tsilindr 4 yordamida diskretlovchi barabancha 5 ga uzatiladi. diskretlovchi baraban garnitura tishlari yordamida mahsulotni alohida-alohida tolalarga ajratadi. tolalarning diskret oqimi so'ruvchi havo ta'sirida konfuzor 6 orqali yigirish kamerasi 7 ga transportirovka qilinadi. yigirish kamerasining aylanishi hisobiga tolalar uning qiya sirtida siljib uyiq qismida yig'iladi. tolalar kamera ichida ustma-ust joylashib halqasimon piltacha hosil qiladi. natijada tolalar diskret oqimining tsiklik qo'shilishi amalga oshadi. agar ip uchi naychaga kiritilsa, u so'rilib markazdan qochma kuch ta'sirida kameraning uyiq qismidagi halqasimon piltacha bilan tutashadi. yigirish kamerasining katta tezlikda aylanishi hisobiga ipning uchiga tolalar birin-ketin chirmashib ilashadi. agar ip tashqariga tortilsa, halqasimon piltacha uzilib o'yiq sirtdan ajrala boshlaydi. kameraning aylanishi natijasida ip uchi buralib pishitiladi, …
