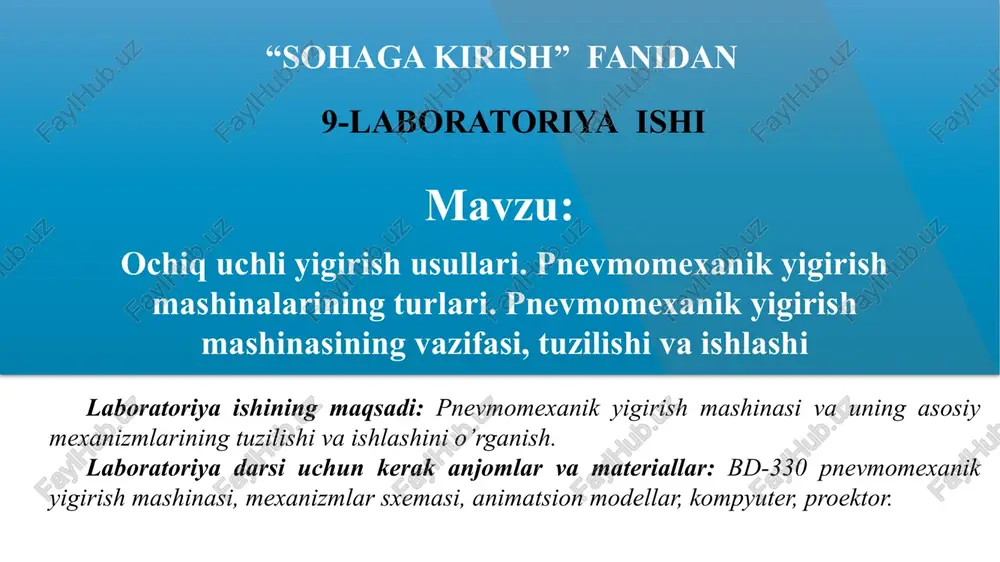

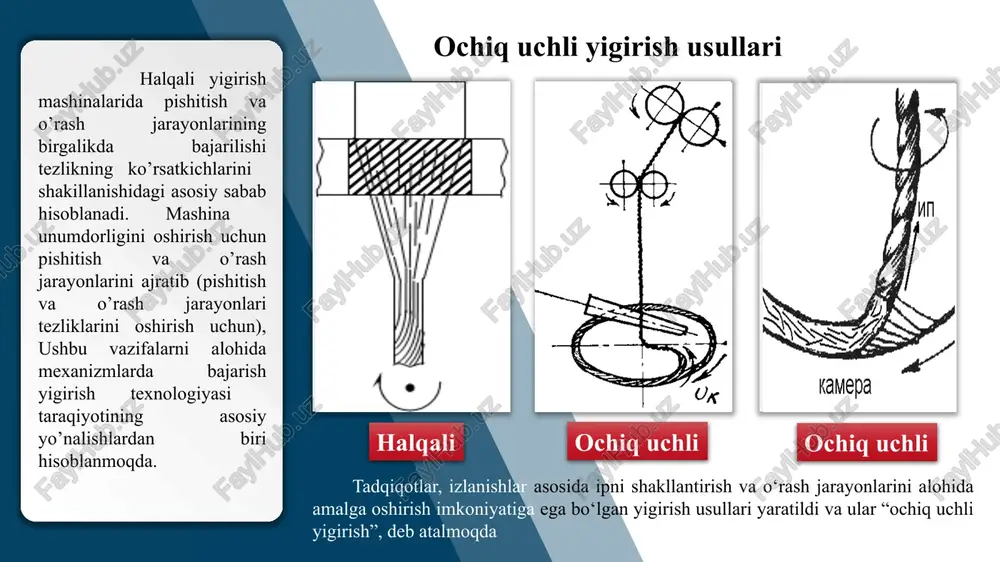

powerpoint presentation mavzu: ochiq uchli yigirish usullari. pnevmomexanik yigirish mashinalarining turlari. pnevmomexanik yigirish mashinasining vazifasi, tuzilishi va ishlashi “sohaga kirish” fanidan 9-laboratoriya ishi laboratoriya ishining maqsadi: pnevmomexanik yigirish mashinasi va uning asosiy mexanizmlarining tuzilishi va ishlashini o’rganish. laboratoriya darsi uchun kerak anjomlar va materiallar: bd-330 pnevmomexanik yigirish mashinasi, mexanizmlar sxemasi, animatsion modellar, kompyuter, proektor. photo source: https://pixabay.com/en/coins-pennies-money-currency-cash-912719/ 1 topshiriq 01 02 03 04 pnevmomexanik yigirish mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang pnevmomexanik yigirish mashinasi asosiy ishchi organlariga harakat uzatilishini o’rganing pnevmomexanik yigirish mashinasi asosiy mexanizmlarining vazifasi va ishini izohlang uyda laboratoriya bo’yicha hisobot tayyorlash photo source: https://pixabay.com/en/office-startup-business-home-office-594132/ 2 halqali yigirish mashinalarida pishitish va o’rash jarayonlarining birgalikda bajarilishi tezlikning ko’rsatkichlarini shakillanishidagi asosiy sabab hisoblanadi. mashina unumdorligini oshirish uchun pishitish va o’rash jarayonlarini ajratib (pishitish va o’rash jarayonlari tezliklarini oshirish uchun), ushbu vazifalarni alohida mexanizmlarda bajarish yigirish texnologiyasi taraqiyotining asosiy yo’nalishlardan biri hisoblanmoqda. ochiq uchli yigirish usullari halqali ochiq …

2 / 24

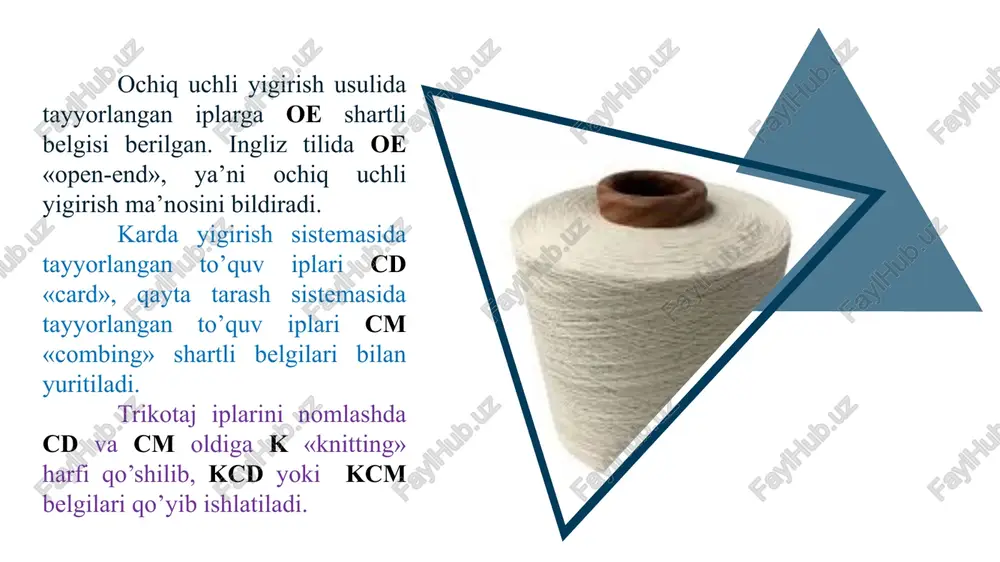

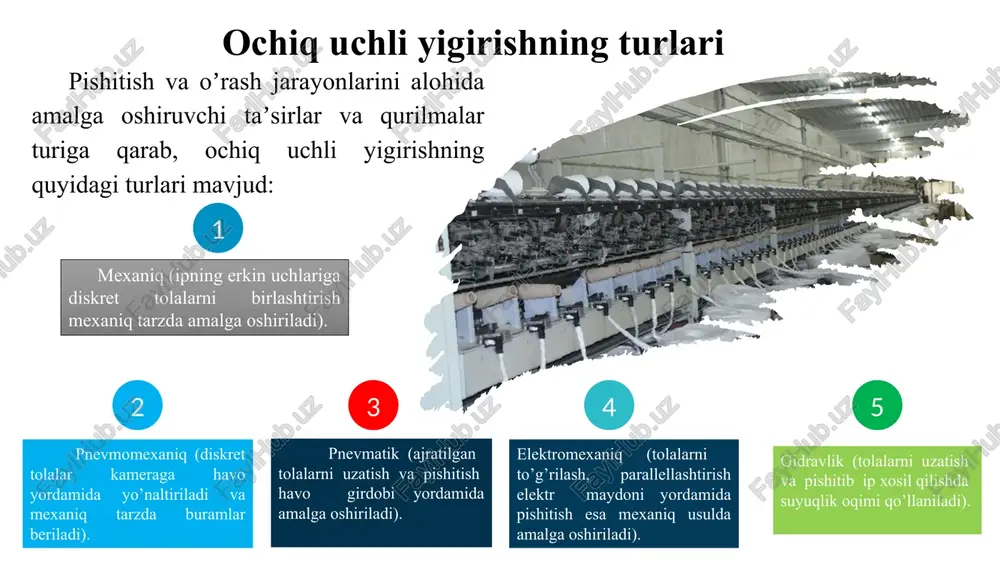

plari cm «combing» shartli belgilari bilan yuritiladi. trikotaj iplarini nomlashda cd va cm oldiga k «knitting» harfi qo’shilib, kcd yoki kcm belgilari qo’yib ishlatiladi. 5 4 3 2 ochiq uchli yigirishning turlari 1 gidravlik (tolalarni uzatish va pishitib ip xosil qilishda suyuqlik oqimi qo’llaniladi). mexaniq (ipning erkin uchlariga diskret tolalarni birlashtirish mexaniq tarzda amalga oshiriladi). pnevmomexaniq (diskret tolalar kameraga havo yordamida yo’naltiriladi va mexaniq tarzda buramlar beriladi). pnevmatik (ajratilgan tolalarni uzatish va pishitish havo girdobi yordamida amalga oshiriladi). elektromexaniq (tolalarni to’g’rilash, parallellashtirish elektr maydoni yordamida pishitish esa mexaniq usulda amalga oshiriladi). pishitish va oʼrash jarayonlarini alohida amalga oshiruvchi taʼsirlar va qurilmalar turiga qarab, ochiq uchli yigirishning quyidagi turlari mavjud: ochiq uchli yigirishda halqali usuldan farqli o’laroq quyidagi qo’shimcha texnologik operatsiyalar (jarayonlar) bajariladi taminlanuvchi piltani diskretlash (bir - biriga bog’liq bo’lmagan alohida tolalar oqimini hosil qilish); hosil bo’lgan diskret tolalar oqimini ip shakllantirish zonasiga transportirovkalash (etkazish). belgilangan chiziqiy zichlikni hosil qilish …

3 / 24

keldi. pnevmomexaniq ip ravonroq, silliqroq, g’ovakroq, tozaroq hamda uzayishi yuqori bo’lganligi tufayli turli xil mahsulotlar tayyorlashda keng miqyosda ishlatilmoqda. pnevmomexaniq yigirishda mahsulotning pastdan yuqoriga harakatlanishi tufayli operator mashinaga tik holatda xizmat ko’rsatadi. bu esa uning afzalliklaridan biri hisoblanadi. pnevmomexanik yigirish mashinasining texnologik sxemasi 1 - ta’minlanuvchi pilta, 2 – zichlagich, 3 - ta’minlovchi stolcha, 4 - ta’min-lovchi silindr, 5 - diskretlovchi baraban, 6- konfuzor (tranportirovka kanali), 7 - yigirish kamerasi, 8 - ip sifatini nazorat qiluvchi datchik, 9 - tortuvchi valllar, 10 - ip uzilishini nazorat qiluvchi datchik, 11 - ip taxlagich, 12 -o’rovchi val, 13- bobina r- yigirish kamerasi; vv- diskretlash barabanchasi; sr- pastki tahlagich; vo- tortuvchi vallar; tr-uchinchi qo’l; hr- ustki tahlagich; vn- o’rovchi val; rg1- uchinchi qo’lninig rostlanuvchi klapan; ms1- ta’minlash dvigateli; pz1-parafinlovchi qurilma; shr- ustki tahlagich qutisi; rtr- bobinalar uchun transportyer tasmasi. “bd-330” pnevmomexanik yigirish mashinasining kinematik sxemasi ta’minlash qurilmaning ishlashi 1 - ta’minlash silindri; 2 …

4 / 24

adan ayrim tolalar va ularning guruhlari ajralib, tolalarning diskret oqimi hosil bo‘ladi. uzilish datchigi uzilish datchigi tirqishidan o’tayotgan ip optik-elektron tizim nazoratida bo’ladi. ushbu tizim ip uzilganda datchikning signali asosida ta’minlovchi silindr harakatini to’xtatadi. uzilish datchigi optik-elektron tizimga quyidigi holatlarda signal beradi: yigirish kamerasida ip uzilganda; tortuvchi va o’rovchi vallar oralig’ida ip uzilganda; mashinani yurgizish vaqtida yigirish qurilmalarida individual yoki yalpi shaylashda. optik-elektron tizim ip uzilganda olingan signalga asosan ta’minlovchi silindrni to’xtatadi hamda uni bir onga teskari harakatlantirib, tolalar tutamini diskretlash zonasidan chiqaradi. 1- ipning zanglamaydigan yo’naltirgichi; 2 – boshqaruvchi tugma; 3 – korpusning ustki qismi; 4 – keramik ip yo’naltirgich; 5- nur diodi; 6- yashil rang lampasi; 7-qizil rang lampasi; 8- kabel; 9,10, 11- uchlagich; 12- yo’naltirgich; infographic style yigirish qurilmasi pnevmomexaniq yigirish mashinalarida piltadan ip shakllantirishda ishtirok etuvchi organlar bir korpusga montaj qilingan bo’lib, u yigirish qurilmasi (yigirish bloki) deb ataladi. uni mashina ishlayotganda ham olib, qaytadan joyiga …

5 / 24

uchirilsa, u darhol markazdan qochma kuch ta’sirida kamera sirtining eng keng diametrli joyi – novga boradi va halqasimon pil- tacha bilan tutashadi. yigirish kamerasining o’z o’qi atrofida katta tezlik bilan ayla-nishi tufayli ipning uchiga tolalar birin-ketin chirmashib ilasha boshlaydi va halqa- simon piltacha shu joyidan uzilib, pishitish jarayoni - ip shakllanishi boshlanadi. yigirish kamerasida pishitilayotgan ip ikkita uchastkada egilib o’tadi. yigirish kamerasida pishitilayotgan ip ikkita uchastkada egilib o‘tadi. ipning elastikligi tufayli uning pishitilishi egri «e» uchastkadan o‘tib ballon qismi 5 bo‘y- lab tarqalib ajraluvchi «a» punktiga etib boradi. bu punktda buralgan va pishitilgan mahsulotip yigirish kamerasi sirtidan ajratib olinadi. kameraning o‘z o‘qi atrofida har bir aylanishi ipga bitta buram beradi. shunday qilib, yigirish kamerasida ikkita texnologik jarayon - siklik qo‘shish va pishitish ketma-ket amalga oshadi. 1 – diskret tolalar oqimi; 2 – konfuzor; 3 – tolali tutamcha; 4-ip; 5-ballon; 6 –tortuvchi vallar; 7 – o’rovchi val; 8 - bobina ipning …
